Vì sao cống thoát nước ly tâm thường dài 3m và 4m?

Cống thoát nước ly tâm là sản phẩm bê tông đúc sẵn được tạo hình thông qua lực ly tâm, cho phép bê tông phân bố đều và đặc chắc trên toàn thành ống mà không cần đầm rung thủ công. Đây là công nghệ nền tảng giúp sản phẩm đạt độ bền cao, bề mặt nhẵn và khả năng chịu tải tốt hơn so với ống đúc tĩnh. Và chính công nghệ này cũng là yếu tố đầu tiên giải thích vì sao 3m và 4m lại là chiều dài phổ biến nhất.

Công nghệ ly tâm và giới hạn chiều dài khuôn

Nguyên lý đúc ly tâm ảnh hưởng trực tiếp đến kích thước sản phẩm

Trong quy trình đúc ly tâm, hỗn hợp bê tông được đổ vào khuôn thép hình ống, sau đó khuôn được quay với tốc độ cao. Lực ly tâm đẩy bê tông ép chặt vào thành khuôn, loại bỏ bọt khí và nước thừa, tạo ra cấu trúc bê tông đặc và đồng đều từ đầu đến cuối ống.

Vấn đề nằm ở đây: khi chiều dài khuôn tăng lên, độ đồng đều của lực ly tâm theo chiều trục bắt đầu suy giảm. Phần giữa khuôn nhận lực khác với hai đầu, đặc biệt khi tốc độ quay không hoàn toàn đồng bộ dọc theo trục. Hệ quả là thành ống tại giữa đoạn có thể dày hơn hoặc mỏng hơn không đồng đều so với hai đầu, ảnh hưởng đến khả năng chịu tải và tuổi thọ sản phẩm.

Các nhà máy sản xuất cống thoát nước ly tâm hiện đại đã tìm ra ngưỡng kiểm soát chất lượng tốt nhất nằm trong khoảng 3m đến 4m chiều dài khuôn, tùy thuộc vào đường kính sản phẩm. Khuôn dài hơn đòi hỏi đầu tư thiết bị quay có độ cứng vững cực cao, hệ thống ổ đỡ phức tạp và quy trình kiểm soát tốc độ tinh vi hơn, đẩy chi phí sản xuất lên đáng kể mà không mang lại lợi ích tương xứng.

Mối quan hệ giữa đường kính và chiều dài tối ưu

Không phải mọi cống ly tâm đều dùng chiều dài 3m hay 4m như nhau. Thực tế, có quy luật rõ ràng giữa đường kính ống và chiều dài đốt:

• Cống đường kính nhỏ (D300 đến D600): chiều dài 3m là phổ biến nhất vì khuôn nhỏ dễ kiểm soát, nhưng nếu kéo dài quá 3m thì độ lệch trục tích lũy sẽ làm hỏng tính tròn đều của sản phẩm
• Cống đường kính trung bình (D600 đến D1000): cả 3m và 4m đều được sử dụng tùy năng lực thiết bị nhà máy và yêu cầu công trình
• Cống đường kính lớn (D1000 trở lên): chiều dài 4m thường được ưu tiên vì giảm số lượng mối nối trên tuyến, nhưng cần thiết bị nâng hạ chuyên dụng

Đây là lý do tại sao không có một con số duy nhất cho tất cả. 3m và 4m là hai cực của một khoảng tối ưu, và nhà thiết kế hay nhà thầu lựa chọn giữa hai kích thước này dựa trên nhiều yếu tố phối hợp.

Bài toán vận chuyển và thực tế hậu cần công trình

Giới hạn xe vận chuyển quyết định nhiều hơn người nghĩ

Một trong những ràng buộc ít được đề cập trong các tài liệu kỹ thuật nhưng lại ảnh hưởng rất thực tế đến chiều dài đốt cống là khả năng vận chuyển bằng xe tải thông thường.

Xe sơmi rơmoóc phổ thông tại Việt Nam có chiều dài thùng hàng từ 12m đến 14m. Khi xếp cống theo chiều dọc, một chuyến xe có thể chở được 3 đốt cống dài 4m hoặc 4 đốt cống dài 3m. Cả hai phương án đều tận dụng tốt không gian xe. Nếu đốt cống dài 5m, số lượng trên một chuyến giảm xuống còn 2 đến 3 đốt, hiệu quả kinh tế vận chuyển giảm đáng kể.

Khi xếp cống theo chiều ngang (xếp chồng hoặc xếp hàng ngang), chiều dài đốt cống không còn là yếu tố quyết định, nhưng chiều dài 3m và 4m vẫn cho phép xếp dễ dàng mà không vướng thành xe hay cần hệ thống cố định phức tạp.

Ngoài ra, ở nhiều công trình đô thị hay nông thôn có đường vào hẹp, xe tải nhỏ là phương tiện vận chuyển duy nhất khả thi. Với xe tải trọng tải 5 đến 10 tấn và thùng xe dài 5 đến 6m, đốt cống thoát nước ly tâm 3m vẫn có thể vận chuyển được, trong khi đốt 4m đã tiệm cận giới hạn và đốt 5m gần như không thể chở được.

Tỷ lệ giữa đường kính và chiều dài trong bốc xếp thực tế

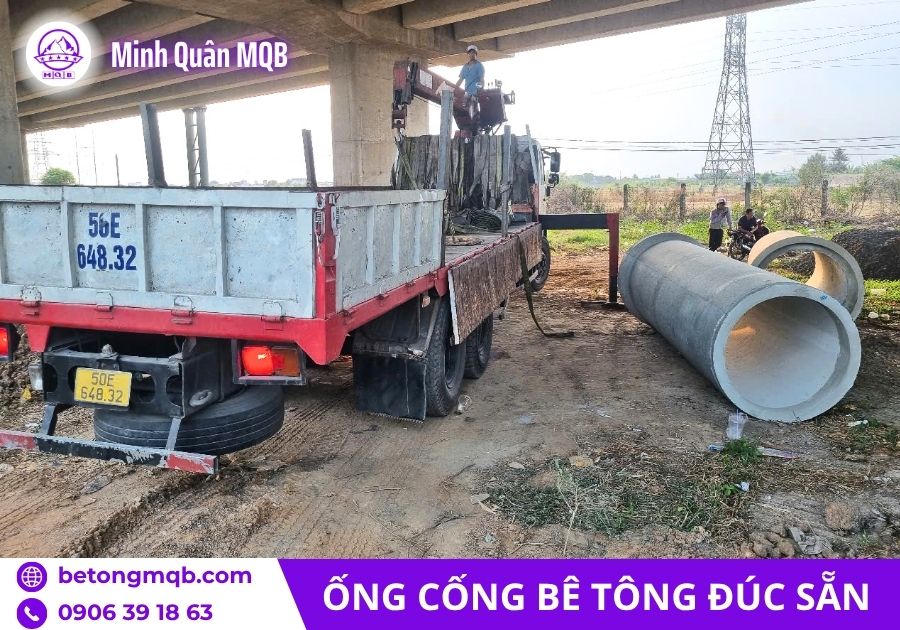

Khi bốc xếp cống, đội thi công thường dùng cần cẩu hoặc máy đào có gắn cáp cẩu. Điểm treo phải đặt cân bằng để ống không bị nghiêng, và phải cách hai đầu ống một khoảng an toàn để không gây lực tập trung tại đầu ống, vốn là vùng mỏng nhất và dễ sứt mẻ nhất.

Đối với đốt cống thoát nước ly tâm dài 3m đến 4m, điểm cân bằng khi cẩu chỉ cần một điểm treo duy nhất ở giữa, hoặc hai điểm cách đầu khoảng 0,7m đến 1m. Cả hai phương án đều thực hiện được với thiết bị phổ thông. Đốt cống dài hơn buộc phải dùng thanh cân bằng chuyên dụng, tăng thêm bước chuẩn bị và rủi ro trong quá trình bốc xếp.

Mối nối, thi công và chất lượng đường cống

Số lượng mối nối trên tuyến là chỉ số cần kiểm soát

Mỗi mối nối giữa hai đốt cống là một điểm tiềm ẩn nguy cơ nếu không thi công đúng kỹ thuật. Nước ngầm có thể xâm nhập vào, đất có thể sụt lún tại khe hở nếu vật liệu chèn khe không đảm bảo, và mối nối cũng là vị trí dễ bị sai lệch trục khi nền đất không đồng đều về độ chịu tải.

Tuy nhiên, không phải vì vậy mà nên dùng cống thoát nước ly tâm càng dài càng tốt. Thực tế cho thấy một tuyến cống dài toàn một đốt liên tục sẽ không có khả năng điều chỉnh khi gặp chướng ngại vật, thay đổi cao độ hoặc điểm đấu nối từ ống nhánh. Mối nối, khi được thực hiện đúng cách với ron cao su và vật liệu chèn phù hợp, thực ra còn giúp cả tuyến cống hấp thụ chuyển vị lún lệch cục bộ mà không gây nứt gãy ống.

Chiều dài đốt 3m và 4m tạo ra mật độ mối nối vừa phải: đủ để hệ thống có tính linh hoạt cần thiết, nhưng không quá dày để làm tăng nguy cơ rò rỉ hay mất thẳng hàng.

Độ thẳng tuyến và khả năng điều chỉnh cao độ

Khi thi công tuyến cống dài, sai số cao độ tích lũy là vấn đề kỹ thuật thường xuyên gặp phải. Dù được khảo sát và định vị trước khi đào, điều kiện nền thực tế đôi khi không hoàn toàn khớp với bản vẽ thiết kế. Đốt cống ngắn hơn cho phép điều chỉnh cao độ và hướng tuyến linh hoạt hơn tại mỗi mối nối, đặc biệt ở các đoạn cong hoặc vị trí đấu nối với giếng thăm.

Đốt cống 3m là lựa chọn ưu tiên tại các đoạn có nhiều điểm đấu nối, thay đổi độ dốc hoặc nằm trong khu vực nền đất yếu cần kiểm soát lún chặt chẽ. Trong khi đó, cống thoát nước ly tâm 4m phù hợp hơn với các đoạn đường thẳng dài, nền đất ổn định và ít điểm đấu nối, nơi ưu tiên là tốc độ thi công và giảm số lần xử lý mối nối.

Tiêu chuẩn kỹ thuật và quy định hiện hành

Cơ sở tiêu chuẩn Việt Nam và quốc tế

Tại Việt Nam, sản phẩm ống cống bê tông ly tâm được sản xuất và kiểm định theo TCVN 9113:2012 “Ống cống bê tông cốt thép thoát nước” và các tiêu chuẩn liên quan như TCVN 6084:1995. Trong đó, chiều dài đốt ống được quy định trong khoảng từ 1m đến 5m, nhưng 3m và 4m là hai chiều dài được phần lớn nhà máy đưa vào danh mục sản phẩm tiêu chuẩn.

Quốc tế, tiêu chuẩn ASTM C76 (Mỹ) và BS EN 1916 (châu Âu) cũng không quy định cứng nhắc một chiều dài duy nhất, nhưng đều có phần ghi chú về “practical handling length” (chiều dài phù hợp với thực tế thi công) thường nằm trong khoảng 2,4m đến 4m tùy loại.

Điều này cho thấy cả cộng đồng kỹ thuật toàn cầu đều thống nhất về một khoảng chiều dài hợp lý mà không cần quy định cứng nhắc, và thị trường Việt Nam tự nhiên hội tụ về hai giá trị phổ biến nhất trong khoảng đó: 3m và 4m.

Yêu cầu về độ bền và tải trọng chôn lấp

Một yếu tố không thể bỏ qua khi nói về kích thước đốt cống là tải trọng đất đắp và tải trọng giao thông phía trên. Cống chôn dưới lòng đất chịu áp lực đất từ mọi phía, đặc biệt là tải trọng thẳng đứng từ trọng lượng đất đắp và xe cộ đi qua.

Khả năng chịu tải của ống cống không chỉ phụ thuộc vào mác bê tông và lượng cốt thép mà còn phụ thuộc vào tỷ lệ giữa đường kính và chiều dài đốt. Đốt ống dài hơn sẽ có xu hướng uốn võng lớn hơn dưới tác dụng của tải trọng phân bố, đặc biệt khi nền đỡ không hoàn toàn đồng đều. Ngưỡng 3m đến 4m là vùng mà độ võng tối đa vẫn nằm trong giới hạn cho phép của tiêu chuẩn đối với phần lớn các cấp tải trọng thông dụng từ D300 đến D1500.

Phân loại sản phẩm và ứng dụng thực tế

Các loại cống ly tâm phổ biến trên thị trường

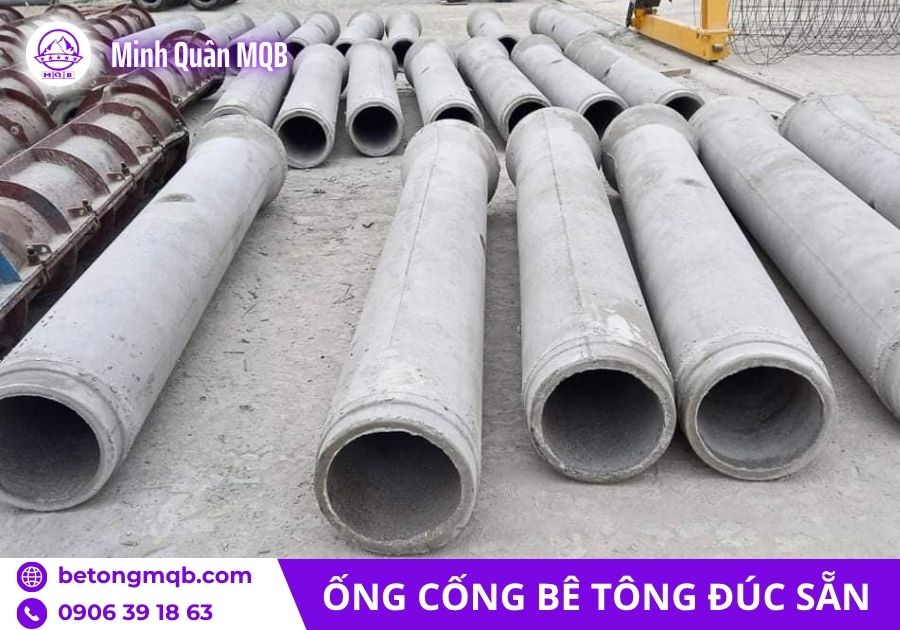

Sản phẩm ống cống bê tông đúc bằng công nghệ quay tâm hiện nay được phân loại theo nhiều tiêu chí khác nhau. Phổ biến nhất là phân loại theo đường kính và theo khả năng chịu tải:

• Cống không cốt thép: dùng cho thoát nước mặt, đường kính nhỏ (D300 đến D500), tải trọng thấp, thường có chiều dài 3m
• Cống cốt thép thường (loại I, II, III): phân theo tải trọng chôn lấp, từ đường kính D300 đến D2000, chiều dài 3m hoặc 4m tùy đường kính
• Cống cốt thép ứng lực trước: dùng cho các công trình đặc biệt, áp lực cao, đường kính lớn, thường đặt hàng theo yêu cầu riêng

Trong thực tế thi công hạ tầng đô thị, loại cống cốt thép thường với đường kính từ D600 đến D1200 và chiều dài 3m đến 4m chiếm tỷ trọng lớn nhất. Đây là nhóm sản phẩm có nhu cầu cao nhất trong các dự án thoát nước đô thị, cải tạo hệ thống thoát nước nông thôn và các công trình hạ tầng khu công nghiệp.

Ứng dụng theo từng loại công trình

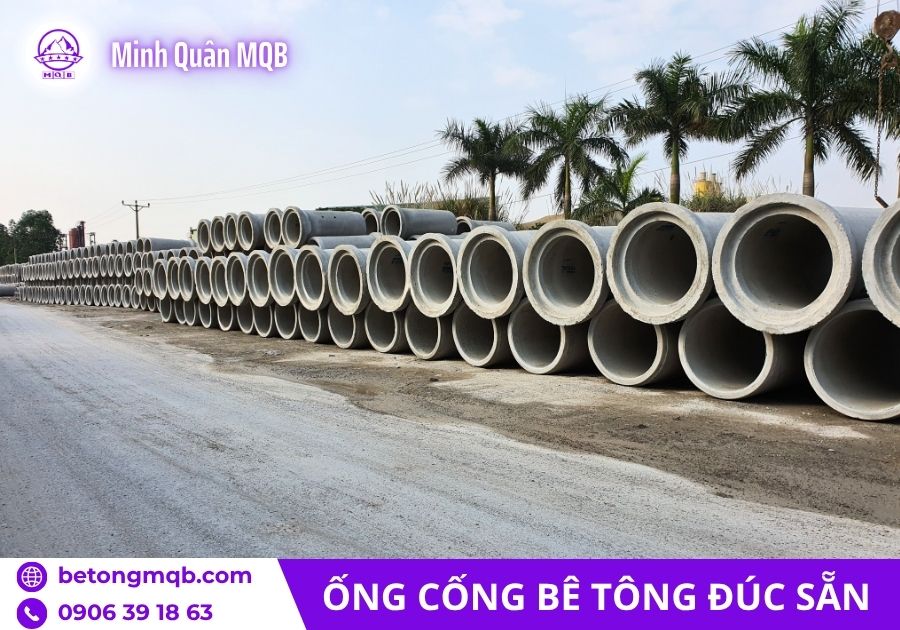

Chiều dài cống thoát nước ly tâm 3m thường phù hợp hơn trong các tình huống:

• Khu đô thị có mật độ hệ thống ngầm cao, nhiều điểm giao cắt với ống kỹ thuật khác
• Tuyến cống đặt trong công trình nội thành, vỉa hè hẹp, đường tiếp cận cho xe vận chuyển bị hạn chế
• Đoạn cống có nhiều điểm đấu nối với hố ga, giếng thăm hoặc ống nhánh

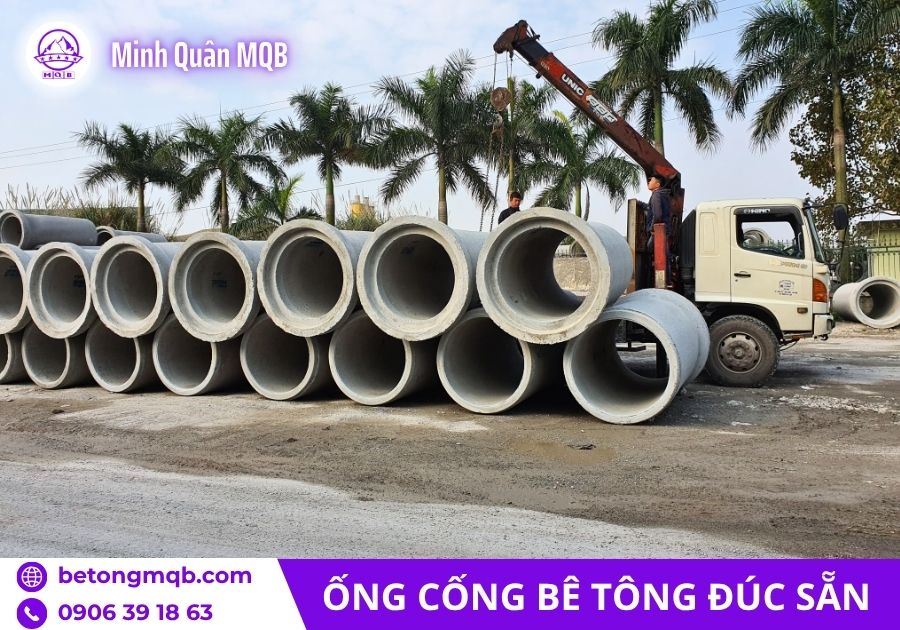

Chiều dài cống thoát nước ly tâm 4m thích hợp hơn trong các công trình:

• Tuyến cống chính đường kính lớn nằm dưới lòng đường ô tô
• Khu công nghiệp, hệ thống thoát nước mặt bằng rộng, ít điểm giao cắt
• Đoạn cống thẳng dài, không thay đổi hướng, nền đất ổn định

Quy trình sản xuất cống thoát nước ly tâm

Từ khuôn thép đến sản phẩm hoàn chỉnh

Hiểu quy trình sản xuất giúp người mua và nhà thiết kế đánh giá đúng chất lượng sản phẩm, không chỉ nhìn vào giá. Quy trình sản xuất cống ly tâm bao gồm các bước chính: chuẩn bị khuôn thép, lắp cốt thép, đổ và đúc ly tâm, bảo dưỡng, kiểm tra và xuất xưởng.

Giai đoạn đúc ly tâm thường kéo dài từ 8 đến 15 phút tùy đường kính ống. Tốc độ quay được tăng dần từ thấp lên cao theo từng giai đoạn để bê tông phân bố đều trước khi lực ly tâm đạt cực đại. Nếu tăng tốc quá nhanh, bê tông sẽ bị phân tầng (cốt liệu thô dồn ra ngoài, xi măng và nước tập trung vào trong), làm giảm chất lượng thành ống.

Sau khi đúc xong, ống được bảo dưỡng ẩm hoặc hấp hơi nước để đạt cường độ yêu cầu trước khi tháo khuôn. Với kích thước 3m và 4m, quá trình này được kiểm soát đồng đều hơn so với các khuôn dài hơn, vì gradient nhiệt độ và độ ẩm dọc theo chiều trục ít bị lệch hơn.

Những chỉ tiêu kiểm tra bắt buộc

Trước khi xuất xưởng, mỗi đốt cống phải được kiểm tra các chỉ tiêu cơ bản. Không phải tất cả đều kiểm tra trực tiếp trên từng sản phẩm, nhưng lấy mẫu theo lô là quy trình bắt buộc:

• Kích thước hình học: đường kính trong, đường kính ngoài, chiều dài, độ tròn, độ thẳng trục
• Cường độ chịu tải: thử tải theo phương thẳng đứng theo tiêu chuẩn áp dụng
• Độ chống thấm: áp lực nước thử nghiệm tối thiểu theo cấp loại sản phẩm

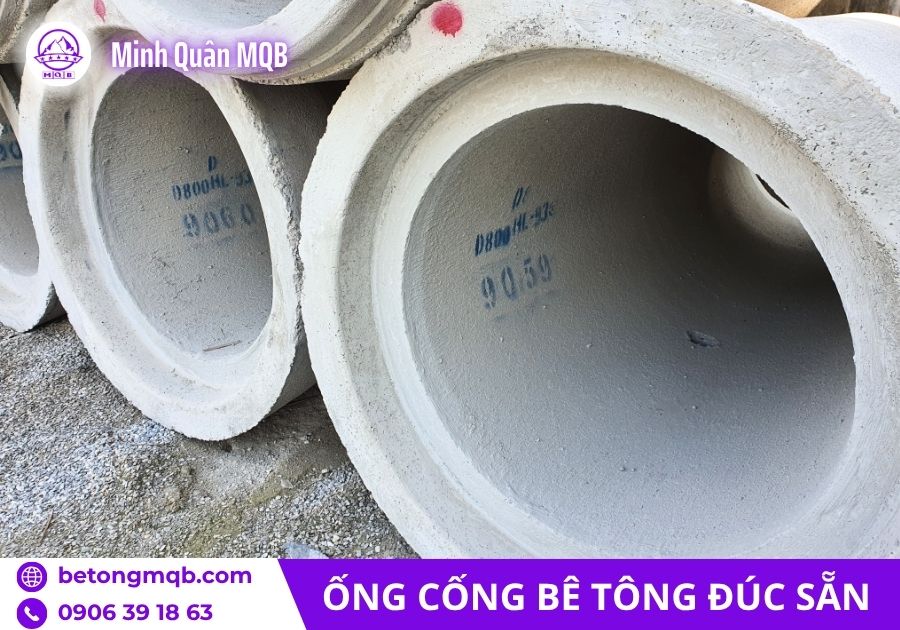

• Chất lượng bề mặt: không nứt, không rỗ lớn, mặt trong nhẵn đều không có dị vật

Bề mặt trong nhẵn của cống thoát nước ly tâm không chỉ là yêu cầu thẩm mỹ. Bề mặt nhẵn làm tăng hệ số nhám thủy lực thấp (Manning’s n thấp), nghĩa là nước chảy qua với ít ma sát hơn, thoát nước nhanh hơn với cùng độ dốc và tiết diện. Đây là một trong những lợi thế kỹ thuật quan trọng nhất của ống đúc ly tâm so với ống đúc thủ công.

So sánh với cống thoát nước ly tâm và ống thoát nước khác

Cống bê tông ly tâm và cống hộp bê tông

Cống hộp (box culvert) là giải pháp thay thế thường được dùng khi lưu lượng nước lớn hoặc khi chiều sâu chôn lấp hạn chế. Tuy nhiên, cống hộp có nhược điểm về khả năng thoát nước so với ống tròn ở cùng diện tích mặt cắt vì thủy lực của tiết diện tròn tối ưu hơn.

Với các tuyến thoát nước chính trong đô thị yêu cầu lưu tốc dòng chảy cao và khả năng tự làm sạch (self-cleaning velocity), cống thoát nước ly tâm vẫn là lựa chọn ưu tiên. Bùn cát có xu hướng lắng đọng ít hơn trong ống tròn vì vận tốc dòng chảy đều hơn trên toàn tiết diện.

Cống bê tông ly tâm và ống HDPE, ống nhựa

Ống nhựa HDPE và PVC có trọng lượng nhẹ, dễ thi công và chống ăn mòn tốt, nhưng không đủ sức chịu tải khi chôn dưới đường giao thông có xe nặng đi qua, đặc biệt ở độ sâu chôn thấp (dưới 1m). Biến dạng dưới tải trọng là vấn đề nghiêm trọng với ống nhựa đường kính lớn.

Đường cống thoát nước ly tâm không gặp vấn đề này. Độ cứng kết cấu cao cho phép đặt ở độ sâu chôn nông trong khi vẫn đảm bảo không biến dạng dưới tải trọng xe hạng nặng. Đây là lý do ống cống bê tông ly tâm tiếp tục được ưu tiên trong các công trình hạ tầng giao thông và thoát nước đô thị, dù ống nhựa đang ngày càng phổ biến ở các ứng dụng đường kính nhỏ và tải trọng thấp.

Những điểm cần kiểm soát khi lựa chọn và thi công

Chọn đúng loại trước khi ký hợp đồng cung ứng

Thị trường cống bê tông có sự cạnh tranh lớn về giá, và điều này đôi khi dẫn đến việc sản phẩm không đạt tiêu chuẩn được đưa vào công trình. Một số điểm cần kiểm tra kỹ trước khi ký hợp đồng:

• Nhà máy có chứng nhận hợp quy sản phẩm phù hợp TCVN không
• Có hồ sơ kiểm tra chất lượng (certificate of conformity) cho từng lô hàng không
• Khả năng cung cấp đủ số lượng trong tiến độ yêu cầu mà không cắt giảm thời gian bảo dưỡng
• Chiều dày thành ống thực tế có khớp với bản vẽ kỹ thuật không (đây là thông số dễ làm giả nhất vì chỉ cần đo đường kính ngoài và trong)

Ngoài ra, cần xác định rõ cấp tải trọng yêu cầu ngay từ bước thiết kế. Dùng cống cấp I cho tuyến chịu tải trọng cấp III là lãng phí; dùng cống cấp III cho tuyến chịu xe nặng là nguy hiểm. Hai lỗi này đều gặp trong thực tế, phần lớn do không làm rõ yêu cầu ngay từ đầu.

Kỹ thuật lắp đặt và xử lý mối nối

Lắp đặt đúng kỹ thuật là yếu tố quyết định tuổi thọ thực tế của tuyến cống, không kém phần quan trọng so với chất lượng vật liệu. Một số lỗi phổ biến trong thi công cần tránh:

• Hạ cống xuống hố đào khi lớp đệm cát đáy chưa được đầm chặt đúng mức: tải trọng của đốt cống tập trung tại các điểm cao, gây ứng suất cục bộ và nứt theo chiều dọc
• Không kiểm tra cao độ và độ dốc sau khi hạ từng đốt: sai số tích lũy khó khắc phục khi đã lắp xong nhiều đốt liên tiếp
• Chèn mối nối bằng vữa xi măng thay vì ron cao su: vữa xi măng không có tính đàn hồi, sẽ nứt vỡ khi cống dịch chuyển nhẹ do lún hoặc nhiệt độ
• Lấp đất ngay sau khi lắp mà không chờ kiểm tra: một số khuyết tật chỉ phát hiện được khi còn nhìn thấy bề mặt ngoài ống, sau khi lấp đất không thể kiểm tra trực tiếp được nữa

Xu hướng và tương lai của cống thoát nước ly tâm

Biến thể và sản phẩm thế hệ mới

Công nghệ sản xuất cống bê tông đang phát triển theo hướng tăng cường độ và giảm trọng lượng thông qua các loại phụ gia và cốt sợi. Bê tông cường độ cao (HSC) và bê tông cốt sợi thép (SFRC) cho phép giảm chiều dày thành ống trong khi vẫn đạt cùng cấp tải trọng, giúp giảm trọng lượng đốt và mở ra khả năng tăng chiều dài đốt mà không vượt quá giới hạn thiết bị nâng hạ thông thường.

Tuy nhiên, ngay cả khi vật liệu cải tiến cho phép đúc ống dài hơn, các ràng buộc về vận chuyển và thi công vẫn là yếu tố giới hạn thực tế. Khó có khả năng chiều dài 3m và 4m sẽ bị thay thế hoàn toàn trong vòng một thập kỷ tới, dù công nghệ sản xuất tiếp tục phát triển.

Vai trò của cống thoát nước ly tâm trong hệ thống thoát nước đô thị

Với xu hướng xây dựng đô thị thông minh, hệ thống thoát nước cũng đang được tích hợp cảm biến quan trắc lưu lượng, mực nước và chất lượng nước. Ống cống bê tông ly tâm với bề mặt trong nhẵn đều là nền tảng lý tưởng để lắp đặt các thiết bị cảm biến bên trong mà không làm cản trở dòng chảy.

Chiều dài đốt 3m và 4m cũng phù hợp với khoảng cách bố trí giếng thăm tiêu chuẩn trong hệ thống thoát nước đô thị (thường từ 30m đến 50m), nghĩa là mỗi khoảng giếng thăm sẽ có 7 đến 16 đốt cống. Số lượng này đủ để đội vận hành bảo trì tiếp cận và kiểm tra từng đoạn mà không phải mở quá nhiều hoặc quá ít điểm quan trắc.
