Tiêu chuẩn khuôn đúc mẫu bê tông bằng thép TCVN 3118 – ASTM C39

Khi kiểm định cường độ bê tông, sự chính xác của mẫu thử phụ thuộc phần lớn vào chất lượng khuôn đúc mẫu.

Để đảm bảo tính thống nhất trong kết quả thí nghiệm, các tiêu chuẩn TCVN 3118:1993 (Việt Nam) và ASTM C39/C470 (Mỹ) được áp dụng rộng rãi nhằm quy định chi tiết kích thước, độ chính xác, vật liệu và quy trình sử dụng khuôn bê tông.

Bài viết này, Công ty TNHH Minh Quân MQB – nhà sản xuất thiết bị thí nghiệm bê tông hàng đầu, sẽ giúp bạn hiểu rõ tiêu chuẩn TCVN 3118 – ASTM C39 áp dụng cho khuôn thép bê tông, và cách MQB đảm bảo từng sản phẩm đạt độ chuẩn xác tuyệt đối trong mọi phép thử nén bê tông.

Giới thiệu về tiêu chuẩn khuôn đúc mẫu bê tông bằng thép TCVN 3118 và ASTM C39

Hai bộ tiêu chuẩn này quy định toàn bộ quy trình chuẩn bị, đúc mẫu, bảo dưỡng và thí nghiệm nén bê tông.

• TCVN 3118:1993 – “Bê tông nặng – Phương pháp xác định cường độ nén”:
  → Do Tổng cục Tiêu chuẩn Đo lường Chất lượng ban hành, áp dụng phổ biến tại Việt Nam.
  → Quy định kích thước khuôn, dung sai, cách đúc mẫu lập phương 150×150×150 mm.



• ASTM C39/C470 – “Standard Test Method for Compressive Strength of Cylindrical Concrete Specimens”:
  → Áp dụng cho mẫu trụ Ø150×300 mm hoặc Ø100×200 mm.
  → Được dùng tại các phòng thí nghiệm quốc tế, viện nghiên cứu và nhà máy bê tông thương phẩm.


Cả hai tiêu chuẩn đều hướng đến mục tiêu: đảm bảo mẫu bê tông được đúc, nén và kiểm định trong điều kiện chuẩn, sai số thấp nhất có thể.

Quy định kích thước khuôn đúc mẫu bê tông theo TCVN 3118 và ASTM C39

Tiêu chuẩn	Dạng mẫu	Kích thước danh định (mm)	Dung sai cho phép	Tỷ lệ chiều cao/đường kính
TCVN 3118:1993	Lập phương	150 × 150 × 150	±0.2 mm	–
TCVN 3105:2020	Lập phương nhỏ	100 × 100 × 100	±0.2 mm	–
ASTM C39/C470	Trụ tròn	Ø150 × 300	±0.3 mm	2:1
ASTM C39/C470	Trụ nhỏ	Ø100 × 200	±0.3 mm	2:1

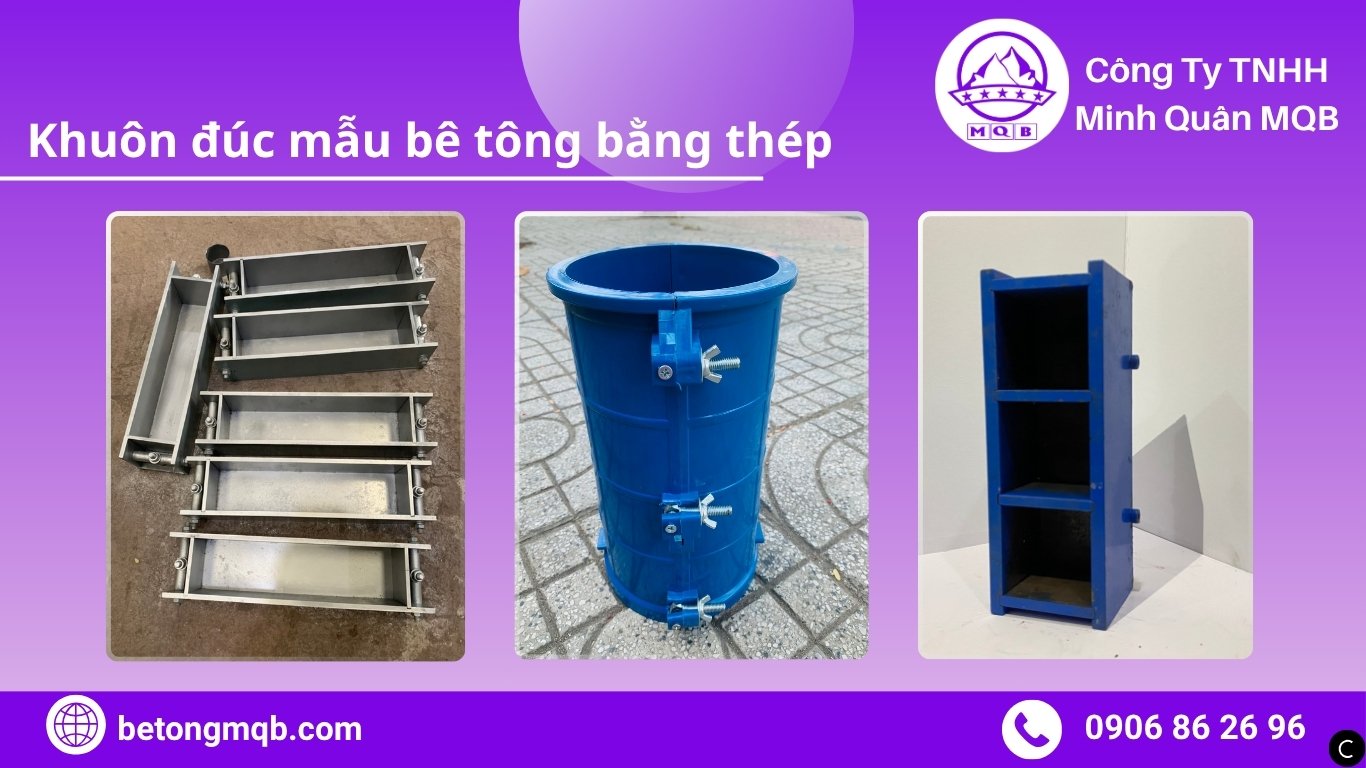

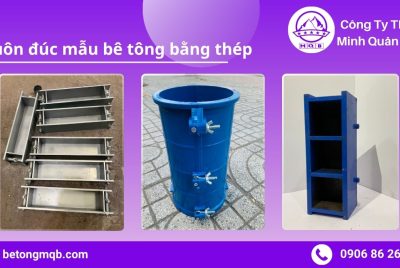

MQB sản xuất cả 2 loại khuôn lập phương (TCVN) và trụ tròn (ASTM) – đáp ứng linh hoạt mọi yêu cầu của phòng thí nghiệm và công trình.

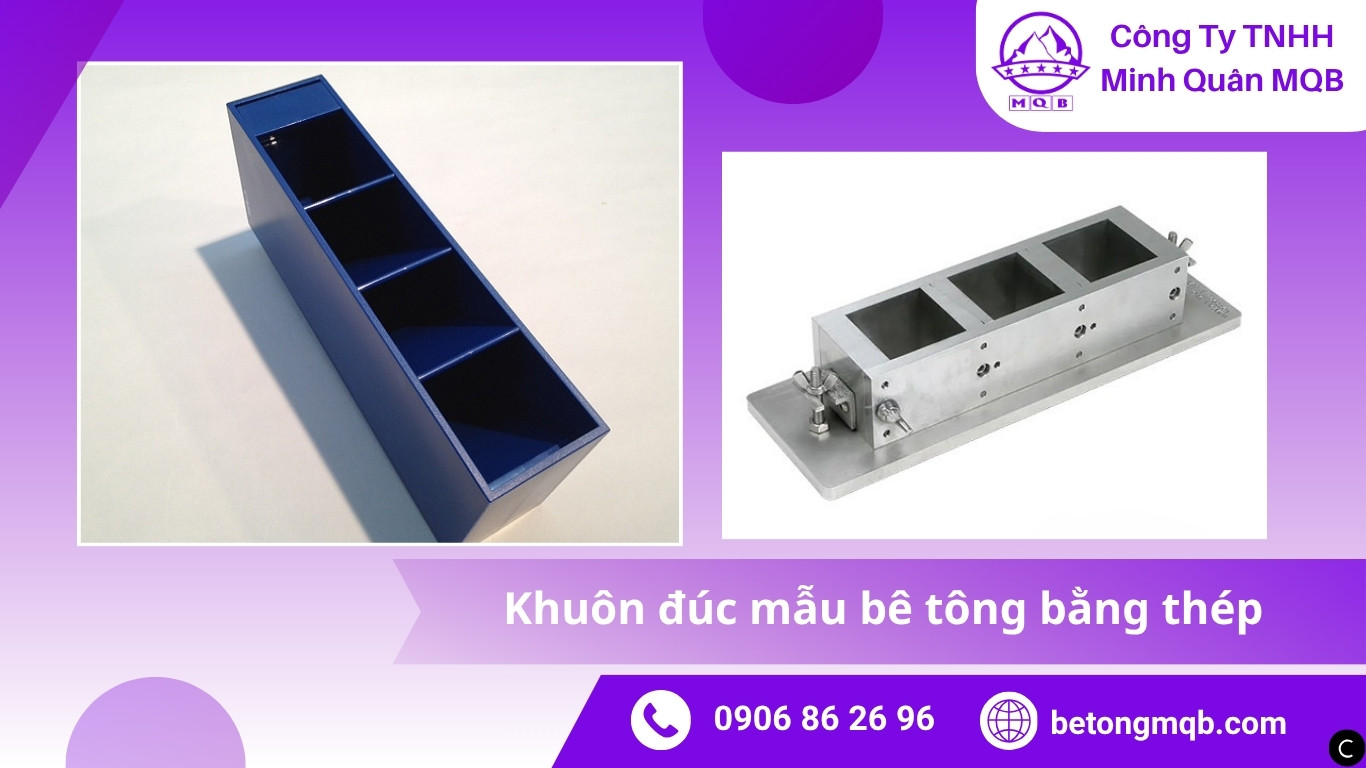

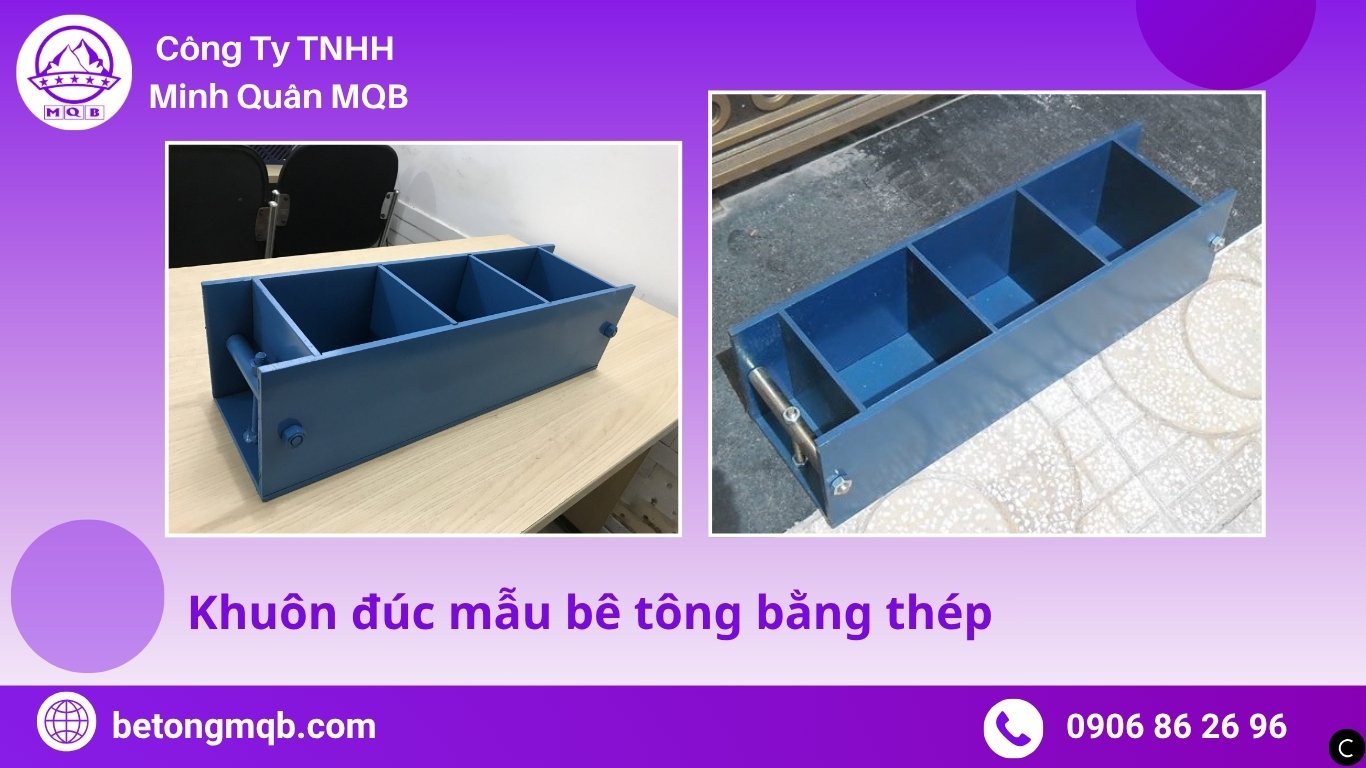

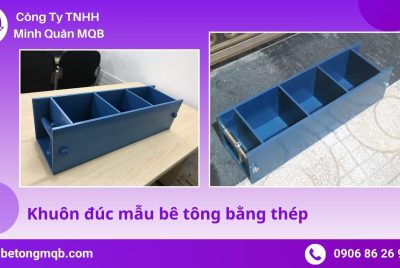

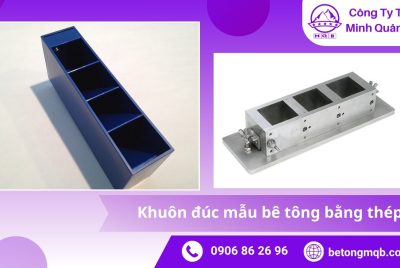

Yêu cầu vật liệu cho khuôn thép bê tông đạt chuẩn

Theo TCVN và ASTM, vật liệu khuôn phải đảm bảo:

• Làm từ thép cacbon hoặc thép hợp kim chất lượng cao (CT3, A36, Q235).

• Độ cứng tối thiểu 120–160 HB.

• Không bị biến dạng sau 100 lần sử dụng.

• Bề mặt trong mịn, không có vết trầy, xước, gỉ.

• Có khả năng chịu rung và chịu va đập tốt.


MQB sử dụng thép CT3 mạ epoxy chống gỉ, gia công CNC để đảm bảo độ phẳng và độ vuông góc ≤ 0.05 mm.

Quy định về độ kín khít và sai số khuôn

Hạng mục	Tiêu chuẩn yêu cầu	Khuôn MQB thực tế
Sai số kích thước	≤ ±0.2 mm (TCVN) / ±0.3 mm (ASTM)	±0.15 mm
Sai số vuông góc	≤ 0.5°	0.3°
Độ phẳng bề mặt	≤ 0.05 mm	0.03 mm
Độ kín khi đổ vữa	Không rò nước hoặc bọt khí	100% đạt yêu cầu

Quy trình thí nghiệm nén bê tông theo tiêu chuẩn TCVN 3118

Quy trình đúc mẫu – nén mẫu được thực hiện qua 5 bước cơ bản:

1. Trộn bê tông: theo cấp phối đã xác định.

2. Đổ vào khuôn thép: chia làm 3 lớp, mỗi lớp đầm 25 lần bằng que thép.

3. Cán phẳng mặt mẫu: đảm bảo không lồi lõm.

4. Bảo dưỡng mẫu: 24h đầu trong khuôn, sau đó ngâm nước 28 ngày.

5. Thử nén: mẫu được đưa vào máy nén để xác định cường độ (MPa).


Kích thước và hình dạng khuôn ảnh hưởng trực tiếp đến kết quả – vì vậy việc tuân thủ tiêu chuẩn TCVN 3118 và ASTM C39 là bắt buộc.

Cách MQB đảm bảo sản phẩm đạt chuẩn TCVN – ASTM

Tại xưởng MQB, mỗi lô khuôn thép đều trải qua:

• Kiểm tra kích thước bằng thước panme và máy đo 3D (CMM).

• Thử độ kín bằng nước áp lực nhẹ.

• Đánh giá độ phẳng và độ nhẵn bề mặt bằng máy đo quang học.

• Lưu hồ sơ kiểm định và cấp tem xuất xưởng.


Toàn bộ quy trình tuân thủ hệ thống quản lý chất lượng ISO 9001:2015, đảm bảo độ tin cậy cao nhất.

Ứng dụng tiêu chuẩn trong thực tế

Khuôn thép đạt tiêu chuẩn khuôn đúc mẫu bê tông bằng thép TCVN 3118 – ASTM C39 được sử dụng trong:

• Phòng thí nghiệm VLXD, trung tâm kiểm định nhà nước.

• Nhà máy sản xuất bê tông đúc sẵn, bê tông thương phẩm.

• Các công trình lớn: cao tốc, cầu, đập, chung cư cao tầng.

• Trường đại học, viện nghiên cứu vật liệu.


Mua khuôn thép đạt chuẩn TCVN 3118 – ASTM C39 tại MQB

Công ty TNHH Minh Quân MQB – Nhà cung cấp thiết bị bê tông hàng đầu khu vực phía Nam:

• Khuôn thép đạt chuẩn quốc gia & quốc tế (TCVN 3118 – ASTM C39).

• Gia công CNC, kiểm định sai số trước khi giao hàng.

• Giao hàng toàn quốc, hỗ trợ kỹ thuật & bảo hành 12 tháng.

• Chiết khấu 10–15% cho đơn hàng sỉ hoặc hợp đồng phòng thí nghiệm.


THÔNG TIN LIÊN HỆ

HOTLINE: 0906 86 26 96 – Call / Zalo

02862 789 955 – Máy bàn
betongmqb.com | vlxdminhquan.com
minhquanmqb2015@gmail.com

Tuân thủ nghiêm ngặt các tiêu chuẩn TCVN 3118 và ASTM C39 là điều kiện tiên quyết để đảm bảo kết quả thí nghiệm bê tông chính xác và đồng nhất.

MQB tự hào là đơn vị tiên phong sản xuất khuôn thép bê tông đạt chuẩn quốc gia, mang lại sự tin cậy tuyệt đối cho các công trình trọng điểm, viện nghiên cứu và phòng thí nghiệm vật liệu xây dựng.

Liên hệ MQB ngay hôm nay để nhận tư vấn kỹ thuật chi tiết & báo giá ưu đãi nhất năm 2025!

Danh mục sản phẩm liên quan

• Khuôn đúc mẫu bê tông bằng thép

• Cấu tạo & vật liệu khuôn thép bê tông

• Khuôn đúc mẫu bê tông bằng nhựa

• Khuôn đúc mẫu vữa xi măng

• Hố ga bê tông đúc sẵn

• Tấm đan bê tông



FAQ:

Tiêu chuẩn khuôn đúc mẫu bê tông bằng thép TCVN 3118 quy định gì cho khuôn đúc mẫu bê tông?

TCVN 3118:2022 quy định kích thước khuôn chuẩn (150×150×150 mm hoặc Ø150×300 mm), làm bằng thép hoặc gang cứng, bề mặt phẳng – kín khít, sai số không vượt quá ±0,5 mm.

Khuôn thép MQB có đạt ASTM C39 không?

Có. Khuôn thép MQB được sản xuất đúng chuẩn ASTM C39, đảm bảo kích thước Ø150×300 mm, sai số nhỏ, độ kín và độ bền cao – dùng được cho cả TCVN và ASTM.

Sai số cho phép của khuôn thép theo TCVN là bao nhiêu?

Sai số cho phép: ±0,5 mm cho kích thước, ±0,3 mm cho độ vuông góc (mẫu lập phương); ±0,5 mm đường kính và ±1 mm chiều cao (mẫu trụ).

Có thể dùng khuôn TCVN để thí nghiệm theo ASTM không?

Có thể, nhưng cần quy đổi kết quả vì TCVN dùng mẫu lập phương, ASTM dùng mẫu trụ. Để đạt độ chính xác cao, nên dùng khuôn đúng tiêu chuẩn ASTM C39.
