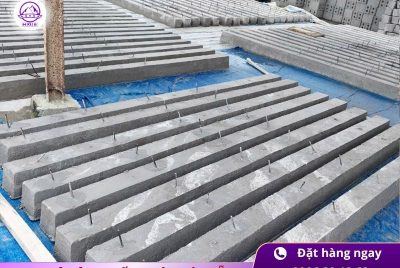

Trụ bê tông 120x120x2000mm có râu mốc lưới B40

Trong hàng rào lưới B40, thứ mà người ta thường bàn nhiều nhất là chất lượng lưới hay giá lưới. Nhưng người làm nghề lâu năm biết rõ: lưới tốt mà căng sai kỹ thuật, hoặc buộc vào cột không đúng vị trí, thì hàng rào vẫn nhìn xấu, lưới vẫn chùng và cột vẫn nghiêng sau vài mùa mưa. Trụ bê tông 120x120x2000mm có râu mốc là phiên bản được thiết kế đặc biệt để giải quyết đúng điểm đó. Là trụ bê tông được đúc cùng hệ thống mốc buộc dây ngay trong quá trình sản xuất, tạo ra liên kết chắc chắn giữa cột và lưới mà không cần hàn hay khoan sau.

Nội dung chính

1 Râu mốc là gì và tại sao nó thay đổi cách lắp lưới B40?
2 Cấu tạo kỹ thuật trụ bê tông 120x120x2000mm có râu mốc
3 Kỹ thuật lắp đặt hàng rào lưới B40 trên cột có râu mốc
4 Chênh lệch trụ bê tông có râu mốc so với trụ thông thường
5 Minh Quân MQB: sản xuất trụ bê tông có râu mốc tại miền Nam

Râu mốc là gì và tại sao nó thay đổi cách lắp lưới B40?

Râu mốc, còn gọi là tai móc hoặc mốc buộc dây, là những đoạn thép nhỏ nhô ra khỏi thân cột theo chiều ngang, được chôn sẵn trong bê tông khi đúc. Chúng có thể là vòng thép tròn, móc chữ U hoặc đoạn thép thẳng nhô ra để người thi công luồn dây thép buộc giữ lưới. Điểm mấu chốt là chúng được cố định vĩnh viễn vào cốt thép bên trong trụ bê tông, không phải gắn vào bề mặt bê tông sau khi đúc.

Tại sao điều này quan trọng? Vì khi người thi công dùng cách truyền thống là khoan lỗ vào trụ bê tông để gắn móc, lỗ khoan đó cắt vào bê tông bảo vệ cốt thép bên trong. Nước mưa theo thời gian thấm vào vết khoan, tiếp xúc với thép và bắt đầu quá trình ăn mòn. Ở miền Nam, nơi mưa nhiều và độ ẩm cao quanh năm, quá trình đó diễn ra nhanh hơn nhiều so với khu vực khô hạn. Cột bê tông trông vẫn còn nguyên vẹn bên ngoài, nhưng thép bên trong đã bị mục dần và khả năng chịu lực giảm đi từ từ.

Râu mốc đúc sẵn triệt tiêu hoàn toàn rủi ro đó. Không cần khoan, không cần tạo thêm lỗ hở nào trên thân cột sau khi đúc. Phần thép nhô ra đã được tính toán vị trí từ trước để khớp với các hàng dây thép hoặc biên trên và biên dưới của tấm lưới B40.

Cấu tạo kỹ thuật trụ bê tông 120x120x2000mm có râu mốc

Để đánh giá đúng chất lượng sản phẩm này, cần hiểu rõ từng thành phần cấu tạo và mối liên hệ giữa chúng. Một cây trụ bê tông 120x120x2000mm đạt chuẩn bao gồm ba yếu tố chính: cốt thép chịu lực, bê tông bảo vệ và hệ thống râu mốc.

Khung cốt thép và tiết diện 12x12cm

Tiết diện vuông 120x120mm là kích thước được tính toán để đủ diện tích bố trí 4 thanh cốt thép dọc D8 hoặc D10 cùng với đai thép và lớp bê tông bảo vệ tối thiểu 20mm mỗi phía. Tổng chiều dài 2m cho phép chôn sâu từ 50 đến 60cm trong điều kiện đất cứng, phần nổi còn lại 1,4 đến 1,5m đủ cao để căng lưới B40 tiêu chuẩn chiều cao 1,2m với khoảng trừ biên trên và dưới.

Bước đai thép từ 150 đến 200mm theo chiều dài cột giúp định vị cốt thép dọc không bị xê dịch trong quá trình đổ bê tông. Đây là yếu tố ảnh hưởng trực tiếp đến độ đồng đều của lớp bê tông bảo vệ quanh cốt thép. Cột đúc vội không đặt đai đủ số lượng sẽ để cốt thép bị lệch vị trí, một phía lớp bảo vệ dày nhưng phía đối diện rất mỏng, điểm đó sẽ thấm trước khi các vị trí khác.

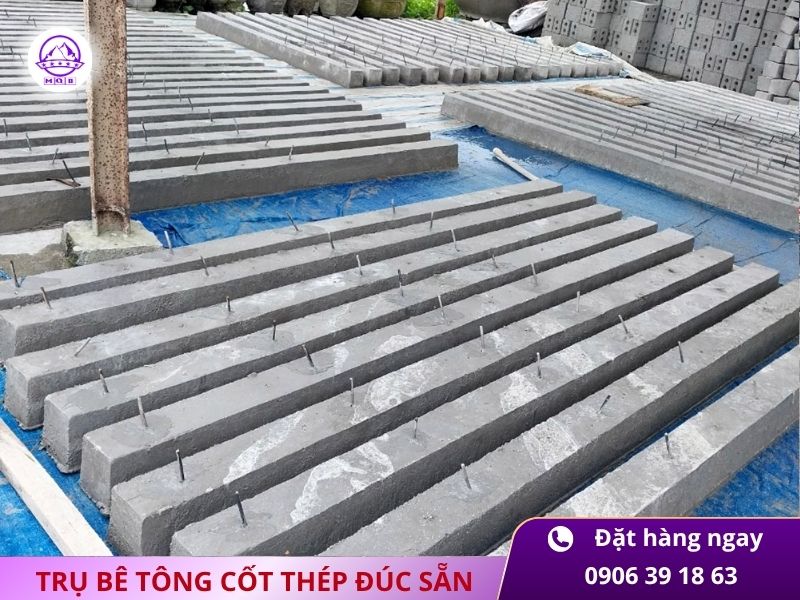

Vị trí và cấu tạo của râu mốc

Râu mốc trên trụ bê tông 120x120x2000mm thường được bố trí theo các nguyên tắc sau:

Số lượng: từ 3 đến 4 vị trí theo chiều cao phần nổi, phân bố đều để tương ứng với các điểm buộc dây thép hoặc biên lưới.
Chất liệu: thép tròn D6 hoặc D8, được hàn hoặc buộc chặt vào cốt thép dọc bên trong trước khi đổ bê tông, không phải chỉ cắm vào bê tông sau.
Hình dạng: thường là vòng tròn khép kín hoặc móc chữ U nhô ra mỗi bên thân cột từ 3 đến 5cm, đủ để dây thép luồn qua hoặc kìm bấm kẹp lại.
Hướng nhô: theo chiều vuông góc với hàng rào, để dây thép căng song song mặt lưới không bị lệch góc.

Mác bê tông và khả năng chịu lực thực tế

Bê tông thân trụ bê tông cần đạt tối thiểu mác B20, tương đương cường độ nén 20 MPa sau 28 ngày dưỡng hộ. Đây không chỉ là yêu cầu về độ bền nén mà còn liên quan đến độ đặc chắc của bê tông. Bê tông đạt mác có cấu trúc vi mô đặc hơn, thấm nước chậm hơn và do đó bảo vệ cốt thép tốt hơn trong suốt vòng đời cột.

Với phần chân cột chôn dưới đất, yêu cầu này còn cao hơn vì đây là vùng tiếp xúc ẩm liên tục và dễ bị tác động của ion sulfat trong đất. Nhà sản xuất uy tín thường không phân biệt mác giữa phần nổi và phần chôn, toàn bộ cột được đúc cùng một mác đồng nhất để đảm bảo tính liên tục kết cấu.

Kỹ thuật lắp đặt hàng rào lưới B40 trên cột có râu mốc

Có râu mốc không tự động có nghĩa là hàng rào sẽ chắc. Kỹ thuật thi công vẫn quyết định phần lớn kết quả cuối cùng. Dưới đây là những điểm kỹ thuật quan trọng nhất mà đội thi công cần thực hiện đúng.

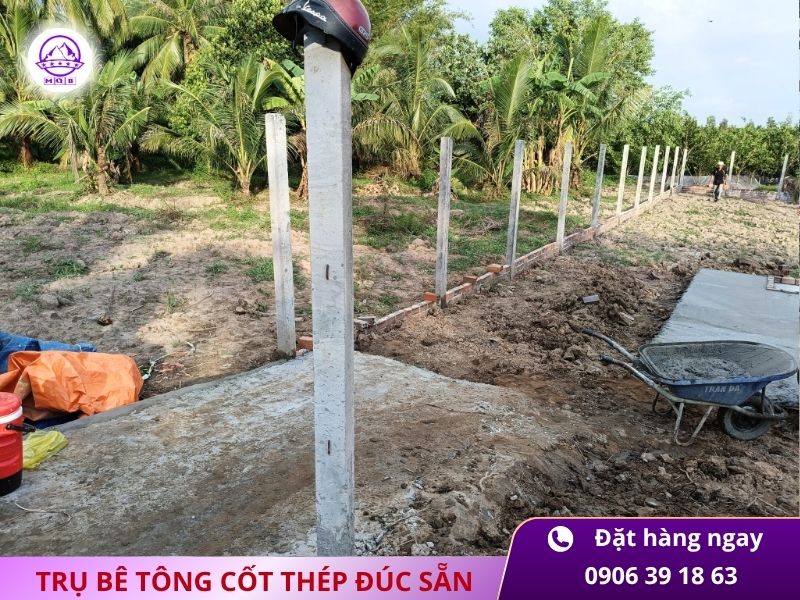

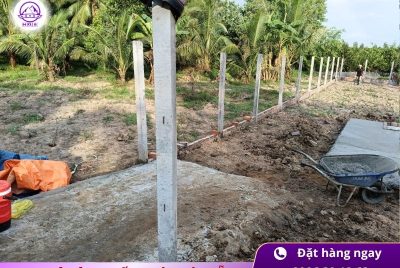

Chôn cột và móng chân cột

Hố chôn trụ bê tông rào lưới cần đào sâu đủ 50 đến 60cm trên nền đất cứng, sâu hơn từ 70 đến 80cm nếu nền đất mềm hoặc pha bùn sét. Đáy hố lót lớp cát 5 đến 10cm, đầm phẳng trước khi dựng cột. Sau khi đặt cột thẳng đứng và kiểm tra độ dọi, phần 1/3 phía trên hố nên đổ bê tông M100 đến M150 thay vì lấp đất thông thường để tạo móng chân cột cứng vững.

Đặc biệt với cột góc và cột đầu cuối tuyến, nên bổ sung thanh chống chéo hoặc neo dây xuống đất để triệt tiêu lực kéo dọc từ dây thép căng. Cột giữa hàng chịu lực ngang là chính, nhưng cột đầu và cuối chịu cả lực kéo dọc theo hướng hàng rào, nếu không có biện pháp bổ sung sẽ bị kéo nghiêng dần theo thời gian.

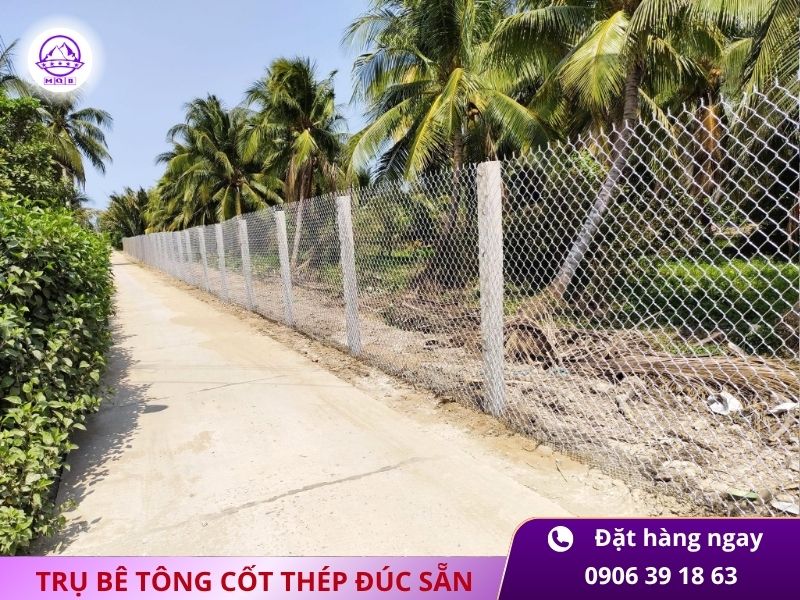

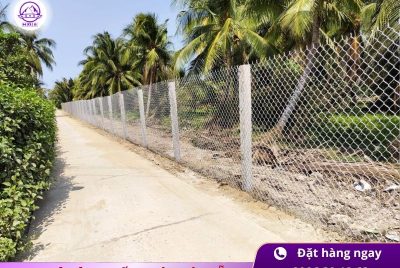

Căng dây thép và lắp lưới B40 đúng cách

Sau khi toàn bộ cột được chôn và bê tông móng đông kết ít nhất 48 giờ, bắt đầu căng dây thép ngang qua các râu mốc. Dây thép căng từ cột đầu đến cột cuối, cột đầu neo chặt trước, sau đó dùng kìm kéo căng từng đoạn và buộc vào mốc trên từng cột. Dây phải đủ căng để lưới B40 không bị võng nhưng không căng quá mức làm biến dạng ô lưới.

Lưới B40 được trải theo chiều dọc hàng rào và buộc vào dây thép bằng dây kẽm hoặc kẹp chuyên dụng. Khoảng cách điểm buộc tối đa 30cm một điểm để lưới không bị phồng ra giữa các điểm cố định. Phần chân lưới nên gấp xuống sát đất hoặc chôn nông 5 đến 10cm để ngăn vật nuôi chui qua bên dưới, đây là chi tiết thi công hay bị bỏ qua nhưng ảnh hưởng lớn đến chức năng thực tế của hàng rào.

Khoảng cách trụ bê tông và bố trí theo địa hình

Khoảng cách cột ảnh hưởng trực tiếp đến độ thẳng và độ căng của lưới. Thực hành phổ biến được áp dụng tại miền Nam:

Cột hàng thân: cách nhau 2 đến 2,5m là phổ biến nhất, phù hợp cho hầu hết địa hình bằng phẳng.
Vùng địa hình dốc hoặc mềm: rút ngắn khoảng cách xuống 1,5 đến 2m để tăng số điểm giữ lưới, tránh lưới bị chùng theo độ dốc.
Cột neo trung gian: bổ sung mỗi 15 đến 20m trên tuyến dài liên tục, chôn sâu thêm 10 đến 15cm so với cột hàng.
Cột góc: chôn sâu tương đương cột neo, bắt buộc có thanh chống chéo hoặc dây giằng ra phía ngoài.

Chênh lệch trụ bê tông có râu mốc so với trụ thông thường

Về giá thành, trụ bê tông có râu mốc thường cao hơn cột thông thường cùng kích thước khoảng 5 đến 10% do phát sinh thêm công gia công và vật liệu thép mốc. Khoản chênh lệch nhỏ đó đổi lại bằng việc không cần thuê thêm thợ hàn hoặc khoan móc tại công trường, tiết kiệm thời gian thi công đáng kể trên những tuyến rào dài.

Điểm quan trọng hơn là chất lượng liên kết. Móc hàn tại công trường trên cột bê tông, dù tay thợ hàn có lành nghề đến đâu, cũng chỉ bám vào bề mặt bê tông bên ngoài. Bê tông và thép không liên kết tốt khi hàn nguội trực tiếp lên bề mặt. Sau vài năm, điểm hàn đó dễ bị bong tróc khi chịu lực kéo ngang từ dây thép căng. Râu mốc đúc sẵn liên kết trực tiếp với cốt thép bên trong, lực tác động lên mốc được truyền thẳng vào khung chịu lực, không qua mối hàn trên bề mặt bê tông.

Minh Quân MQB: sản xuất trụ bê tông có râu mốc tại miền Nam

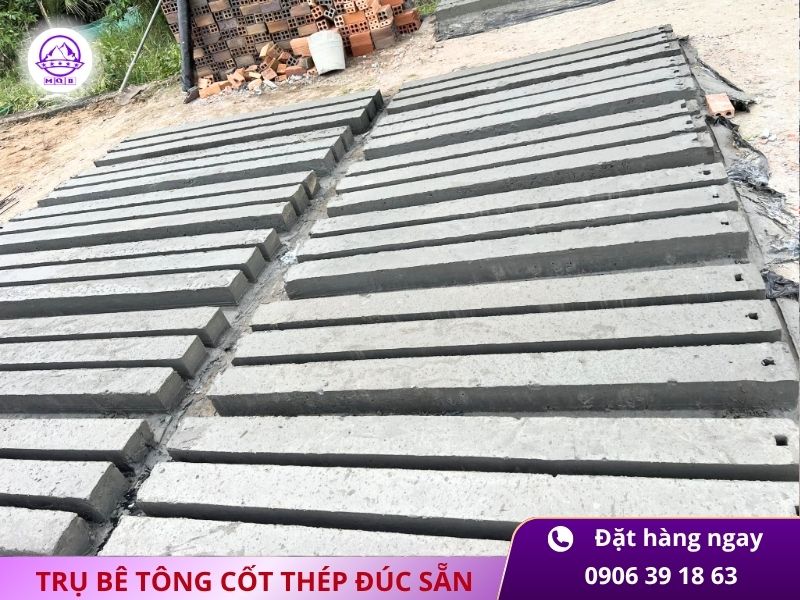

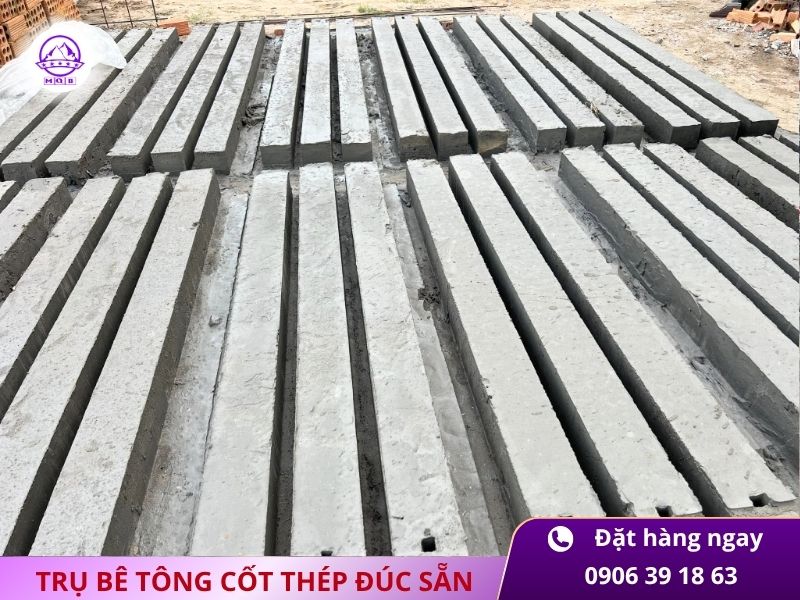

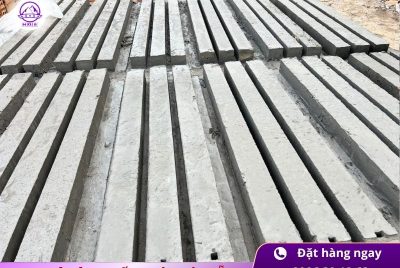

Minh Quân MQB sản xuất và cung cấp trụ bê tông 120x120x2000mm có râu mốc lưới B40 tại khu vực miền Nam. Sản phẩm được đúc theo quy trình kiểm soát từ khâu gia công khung cốt thép, định vị râu mốc vào đúng vị trí theo thiết kế, đổ bê tông mác B20 và dưỡng hộ đủ thời gian trước khi xuất xưởng.

Vị trí và hình dạng râu mốc có thể điều chỉnh theo yêu cầu của từng công trình. Khách hàng cần mốc ở độ cao khác nhau để phù hợp với cấu hình lưới B40 chiều cao không tiêu chuẩn, hoặc cần thêm số lượng mốc cho tuyến rào chịu gió lớn, Minh Quân MQB đều có thể thực hiện theo bản vẽ yêu cầu riêng mà không cần đặt số lượng quá lớn.

Ngoài trụ bê tông có râu mốc, Minh Quân MQB cũng cung cấp đồng bộ lưới B40, dây thép căng, cọc neo và phụ kiện lắp đặt. Đặt trọn gói từ một nhà cung cấp giúp đảm bảo sự đồng bộ về quy cách giữa cột và lưới, tránh tình huống mốc không khớp với kích thước ô lưới B40 từ nguồn khác.
