Cột bê tông cảnh báo cáp ngầm điện lực

Cột bê tông cảnh báo cáp ngầm đang thay đổi bức tranh vô hình đầy rủi ro dưới lòng đô thị miền Nam. Hàng chục nghìn km cáp điện, viễn thông và ống kỹ thuật chằng chịt chỉ cách mặt đường 40-60cm. Không ai nhìn thấy chúng, trừ người nắm bản đồ hạ tầng mà bản đồ thường không cập nhật kịp thời.

Hiện trạng quản lý hạ tầng cáp ngầm tại miền Nam

Tốc độ hạ ngầm cáp điện lực tại các đô thị miền Nam đang tăng nhanh trong những năm gần đây. Theo lộ trình của EVN và các công ty điện lực địa phương, nhiều tuyến đường tại các khu đô thị mới, khu công nghiệp và khu dân cư cao cấp đã hoàn toàn hạ ngầm hệ thống điện, xóa bỏ dây điện chằng chịt trên cao. Song song với đó, mạng lưới cáp viễn thông và cáp quang của các nhà mạng cũng ngày càng nhiều hơn trong lòng đất.

Tuy nhiên, tốc độ lắp đặt hệ thống đánh dấu cảnh báo chưa theo kịp tốc độ hạ ngầm. Nhiều tuyến cáp được chôn nhưng không có cọc mốc trên mặt đất, hoặc có cắm nhưng dùng cọc nhựa không bền dưới nắng mưa miền Nam và bị mất hoặc hỏng sau vài tháng. Khoảng trống này là nguyên nhân trực tiếp của nhiều sự cố đào trúng cáp xảy ra tại các công trình xây dựng dân dụng và hạ tầng.

Trách nhiệm pháp lý của đơn vị quản lý khi thiếu cọc mốc

Theo Thông tư 14/2020/TT-BCT về quản lý vận hành lưới điện phân phối và các quy định kỹ thuật của EVN, tuyến cáp điện lực hạ ngầm phải được đánh dấu bằng hệ thống cọc mốc cảnh báo theo khoảng cách và vị trí quy định. Khi xảy ra sự cố đào trúng cáp, cơ quan điều tra sẽ xem xét có hay không có hệ thống đánh dấu hợp lệ tại vị trí đó. Thiếu cọc mốc hoặc cọc mốc không đúng tiêu chuẩn có thể dẫn đến đơn vị quản lý phải chịu một phần trách nhiệm bồi thường, thậm chí bị xử phạt hành chính.

Điều đó có nghĩa là lắp đặt cột bê tông cảnh báo cáp ngầm không phải chỉ là biện pháp kỹ thuật phòng ngừa sự cố, mà còn là yêu cầu pháp lý bắt buộc có gắn với trách nhiệm pháp nhân của đơn vị quản lý vận hành.

Cột bê tông cốt thép: giải pháp cảnh báo bền vững duy nhất cho hạ tầng dài hạn

Trong số các giải pháp đánh dấu tuyến cáp ngầm hiện có, cột bê tông cốt thép đúc sẵn là phương án duy nhất đáp ứng được đồng thời ba yêu cầu cốt lõi: hiện diện vật lý không thể bỏ qua, thông tin cảnh báo bền vĩnh và chi phí vận hành về sau bằng không.

Hiện diện vật lý không thể bỏ qua: một cọc bê tông nặng từ 8 đến 15kg, cắm sâu vào đất và được cố định bằng vữa xi măng, không bị gió thổi bay, không bị xe máy leo lề húc văng và không có giá trị phế liệu để bị mất trộm. Đây là điểm mà cọc nhựa và biển cảnh báo kim loại mỏng không thể so sánh được trong điều kiện đô thị.

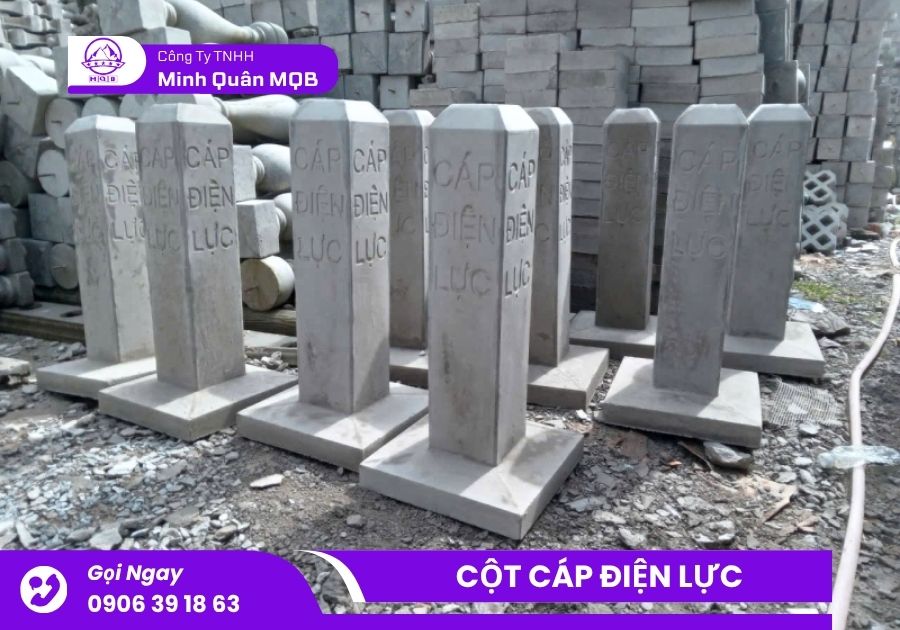

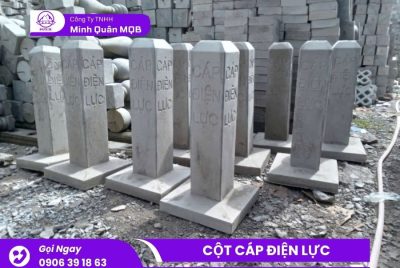

Thông tin cảnh báo bền vĩnh: chữ khắc nổi trực tiếp trên khuôn bê tông trước khi đúc tạo ra thông điệp cảnh báo tồn tại suốt vòng đời cọc, dù lớp sơn bề mặt có bong tróc sau nhiều năm nắng mưa. Không có nhãn dán, không có bảng chữ gắn ngoài có thể bị bóc đi hoặc bị mờ theo thời gian.

So sánh tuổi thọ thực tế giữa các loại cọc cảnh báo

Khi đặt các loại cọc cảnh báo phổ biến cạnh nhau và xét trong điều kiện khí hậu nắng nóng ẩm ướt của miền Nam:

• Cọc nhựa PVC hoặc HDPE: tuổi thọ thực tế 1 đến 3 năm. UV làm nhựa giòn và phai màu, nhiệt độ mặt đất cao biến dạng hình dạng, va chạm nhẹ từ xe máy leo lề là đủ để bật gốc.
• Biển cảnh báo sắt hoặc inox: tuổi thọ tốt hơn về kết cấu nhưng lớp sơn bong tróc sau 2 đến 4 năm, nguy cơ mất trộm cao vì có giá trị phế liệu, không ổn định khi cắm trên đất mềm.
• Cọc bê tông cốt thép: tuổi thọ 15 đến 25 năm trong điều kiện ngoài trời bình thường. Không gỉ sét, không phai màu kết cấu, chữ khắc giữ nguyên dù lớp sơn ngoài cần sơn lại sau 5 đến 7 năm.

Cấu tạo kỹ thuật cột bê tông cảnh báo cáp ngầm đạt chuẩn

Không phải cọc bê tông nào trông giống nhau đều có chất lượng tương đương. Sự khác biệt nằm bên trong, ở cốt thép, mác bê tông và cách xử lý bề mặt. Hiểu rõ những thông số này giúp người mua đánh giá đúng chất lượng sản phẩm thay vì chỉ so sánh giá.

Kích thước và tỷ lệ hình học

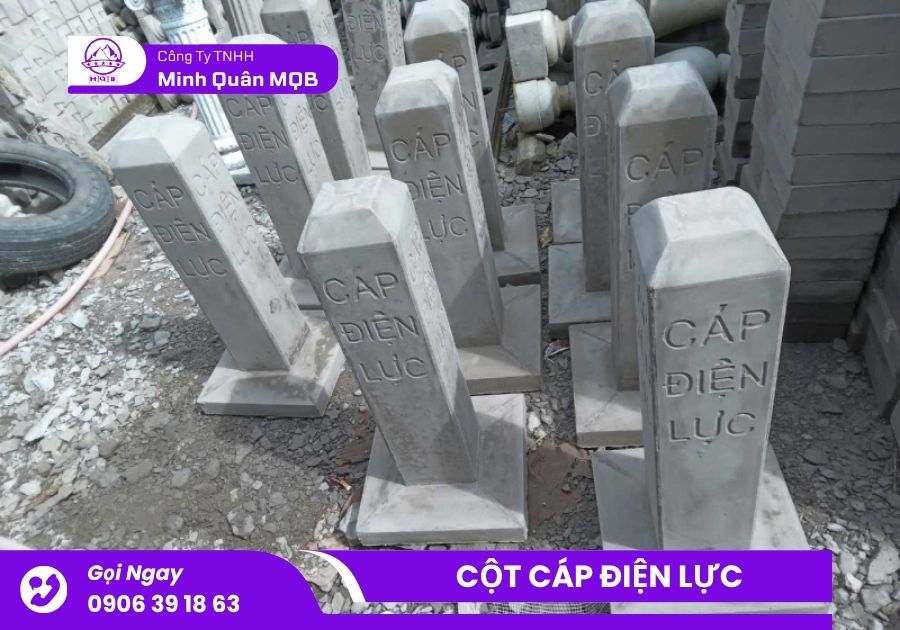

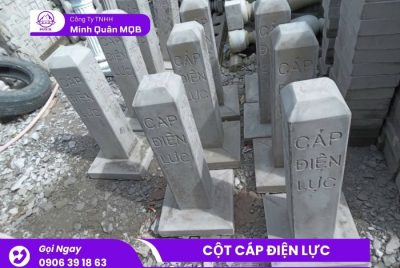

Cọc mốc cáp điện ngầm thường có tiết diện vuông 100x100mm hoặc 120x120mm với phần đầu cọc được vát tứ giác tạo hình chóp cụt. Hình dạng chóp đầu không chỉ là thẩm mỹ mà có chức năng kỹ thuật: tăng khả năng nhìn thấy từ xa do bóng đổ khác với cọc đầu phẳng, và giúp nước mưa không đọng trên đầu cọc gây thấm ngược vào bê tông.

Chiều cao tổng từ 400 đến 600mm là khoảng phổ biến nhất. Trong đó phần chôn xuống đất từ 100 đến 150mm, phần nổi trên mặt đất từ 280 đến 450mm. Phần nổi quá cao sẽ làm cọc dễ bị xe cộ húc và biến dạng tay đòn, quá thấp thì người lái xe khó nhận biết từ xa. Khoảng 300 đến 400mm là tỷ lệ cân bằng nhất cho ứng dụng vỉa hè đô thị.

Cốt thép và mác bê tông: hai yếu tố quyết định độ bền

Cọc cảnh báo có kích thước nhỏ nhưng không vì vậy mà có thể bỏ qua cốt thép bên trong. Khi bị xe máy hay xe đạp húc vào phần thân, lực va chạm tạo ra mômen uốn tại điểm ngàm ở chân cọc. Bê tông thuần không có cốt thép sẽ vỡ gãy tại đó thành nhiều mảnh văng ra, tạo nguy hiểm thứ cấp trên vỉa hè. Cọc có cốt thép bên trong sẽ chỉ nghiêng, không gãy rời, và dễ dàng chỉnh lại sau khi bị tác động.

Cấu hình cốt thép tiêu chuẩn cho cọc mốc cáp ngầm gồm 4 thanh thép dọc D6 đến D8, liên kết bằng đai thép tròn D4 đến D6 với bước đai 100 đến 150mm. Lớp bê tông bảo vệ cốt thép tối thiểu 15mm mỗi phía. Mác bê tông tối thiểu B20 để đảm bảo đủ độ đặc chắc chống thấm trong điều kiện ngoài trời ẩm ướt.

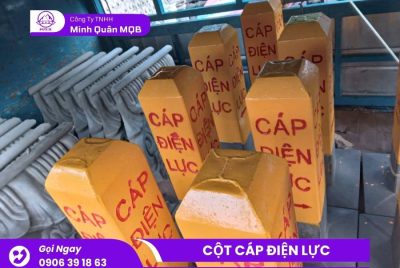

Sơn vàng, chữ đỏ và tiêu chuẩn màu sắc cảnh báo

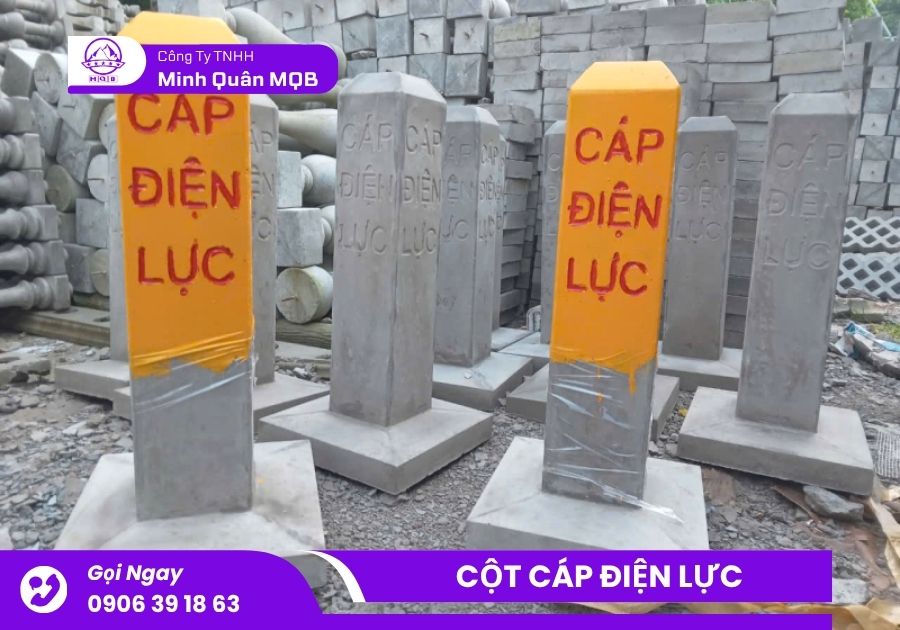

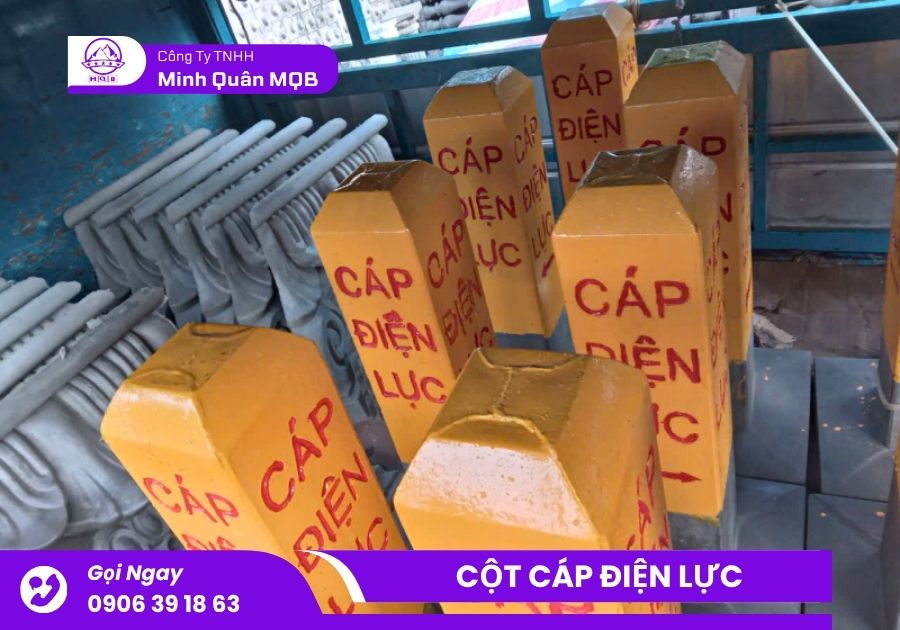

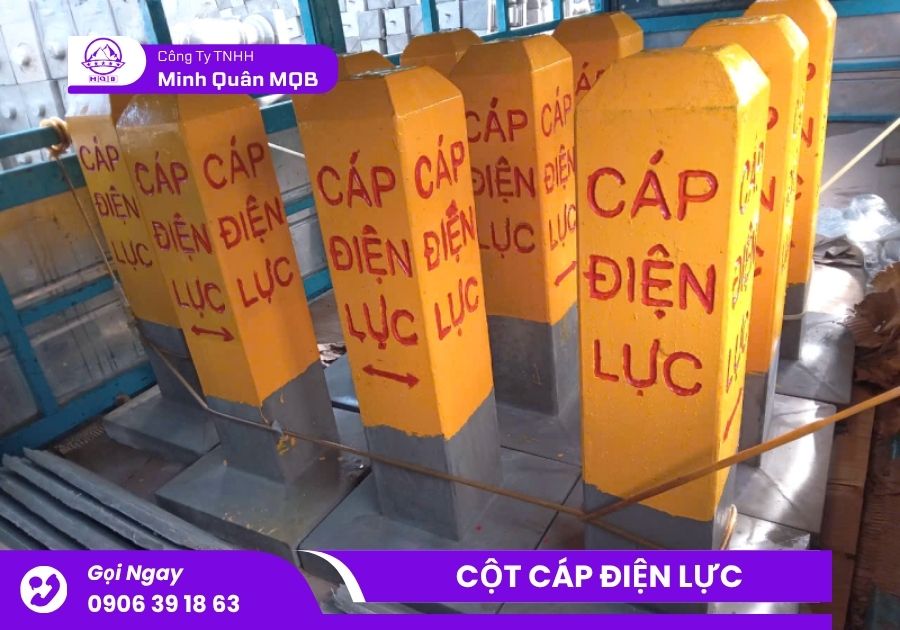

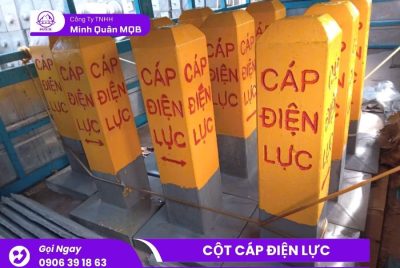

Màu vàng là màu cảnh báo quốc tế trong hệ thống an toàn lao động và hạ tầng kỹ thuật, được quy định trong tiêu chuẩn ISO 3864 và áp dụng rộng rãi trong ngành điện lực. Toàn thân cọc phần nổi được sơn màu vàng sáng bằng sơn ngoài trời chịu UV, sau đó chữ cảnh báo được sơn màu đỏ tạo độ tương phản tối đa trong mọi điều kiện ánh sáng.

Nội dung chữ khắc nổi trên cọc phụ thuộc vào loại hạ tầng ngầm cần đánh dấu. Với cáp điện lực thường ghi CAP DIEN LUC kèm cấp điện áp nếu cần. Với cáp viễn thông ghi CAP VIEN THONG. Với cáp quang ghi CAP QUANG. Trong một số trường hợp đặc biệt, thêm mũi tên chỉ hướng đi của tuyến cáp để phục vụ công tác quản lý vận hành.

Tiêu chuẩn bố trí cọc mốc theo quy định kỹ thuật ngành điện

Cắm đúng cọc mới chỉ là điều kiện cần. Cắm đúng vị trí, đúng khoảng cách và đúng số lượng mới là điều kiện đủ để hệ thống cảnh báo phát huy tác dụng. Các quy định kỹ thuật của EVN và tài liệu hướng dẫn quản lý lưới điện phân phối đề cập chi tiết đến vấn đề này.

Khoảng cách và mật độ bố trí theo vị trí tuyến

Khoảng cách tiêu chuẩn giữa hai cọc mốc liên tiếp phụ thuộc vào loại khu vực mà tuyến cáp đi qua. Tại khu vực đô thị có mật độ xây dựng cao, cọc được bố trí với khoảng cách từ 5 đến 10m, đảm bảo người quan sát ở bất kỳ vị trí nào trên tuyến đều có thể nhìn thấy ít nhất hai cọc. Tại khu vực ngoại ô và đường nông thôn ít có nguy cơ thi công hơn, khoảng cách có thể nới rộng đến 15 đến 20m.

Ngoài cọc theo tuyến thẳng, một số vị trí đặc biệt luôn phải có cọc mốc bất kể khoảng cách:

• Mỗi điểm tuyến cáp thay đổi hướng đi: cắm cọc ở cả hai phía của điểm rẽ để đánh dấu chính xác góc rẽ.
• Vị trí mối nối cáp và tủ điện ngầm: khu vực này có mật độ thiết bị cao nhất, rủi ro cao nhất khi bị đào trúng.
• Điểm tuyến cáp vượt đường hoặc vượt sông: cắm cọc cả hai đầu đoạn vượt, kết hợp biển cảnh báo bổ sung nếu đường có xe tải nặng qua lại.
• Đoạn tuyến đi qua khu vực đang hoặc sắp có thi công xây dựng: tăng mật độ cọc và bổ sung biển cảnh báo tạm thời trong thời gian thi công.

Quy trình cắm cọc và cố định đúng kỹ thuật

Tại vị trí vỉa hè có nền bê tông, cần đục lỗ đường kính lớn hơn tiết diện cọc khoảng 5cm, sâu 15 đến 20cm. Đặt cọc thẳng đứng vào lỗ, kiểm tra độ dọi và hướng mặt cọc theo đúng hướng quan sát từ đường. Đổ vữa xi măng cát tỷ lệ 1:2 vào đầy lỗ xung quanh chân cọc, giữ cọc cố định ít nhất 24 giờ trước khi thả ra.

Tại vị trí đất nền, đào hố vuông cạnh 20cm sâu 20cm, lót cát đáy 5cm, dựng cọc và đổ vữa hoặc bê tông cứng xung quanh. Tại các vị trí cọc góc hoặc cọc tại điểm tuyến đổi hướng chịu lực kéo chéo từ dây đánh dấu, cần tăng kích thước hố và khối vữa neo lớn hơn so với cọc thông thường dọc tuyến.

Ứng dụng thực tế trong các dự án hạ tầng tại miền Nam

Cột bê tông cảnh báo cáp ngầm ngày càng xuất hiện nhiều hơn trong các dự án hạ tầng điện lực, viễn thông và đô thị tại miền Nam, phản ánh nhận thức ngày càng tăng về tầm quan trọng của hệ thống đánh dấu tuyến cáp ngầm.

Dự án hạ ngầm cáp điện khu đô thị mới

Tại các khu đô thị mới và khu dân cư cao cấp, việc hạ ngầm toàn bộ hệ thống điện và viễn thông là yêu cầu bắt buộc ngay từ giai đoạn quy hoạch. Hệ thống cọc mốc cảnh báo được lắp đặt đồng bộ ngay sau khi hoàn thành tuyến cáp ngầm, trước khi hoàn thiện vỉa hè và cảnh quan. Điều này giúp đội ngũ vận hành sau này không phải dò tìm lại tuyến cáp khi cần can thiệp sửa chữa hay mở rộng hệ thống.

Khu công nghiệp và cụm công nghiệp

Tại khu công nghiệp, hệ thống cáp điện lực cung cấp điện cho các nhà xưởng thường có điện áp trung thế 22kV hoặc cao hơn. Rủi ro khi đào trúng tuyến cáp này không chỉ là mất điện mà là nguy cơ tai nạn nghiêm trọng cho công nhân. Nhiều khu công nghiệp hiện nay yêu cầu nhà đầu tư và ban quản lý khu phải đảm bảo hệ thống cọc mốc cảnh báo hoàn chỉnh trước khi cấp phép thi công xây dựng cho các nhà máy trong khu.

Trường học, bệnh viện và công trình công cộng

Những công trình công cộng có mật độ người ra vào cao và có nhu cầu cải tạo mở rộng thường xuyên là đối tượng đặc biệt cần hệ thống đánh dấu cáp ngầm hoàn chỉnh. Khi bệnh viện cần đào để đặt thêm đường ống, khi trường học nâng cấp sân tập, khi công viên trồng thêm cây lớn, đội thi công cần biết bên dưới có gì trước khi đưa xẻng xuống đất.

Minh Quân MQB: sản xuất cột bê tông cảnh báo cáp ngầm tại miền Nam

Minh Quân MQB sản xuất và cung cấp cột bê tông cảnh báo cáp ngầm điện lực và viễn thông tại khu vực miền Nam từ năm 2015. Sản phẩm được đúc theo quy trình kiểm soát chất lượng đầy đủ: khuôn thép gia công chính xác cho hình dạng đầu chóp và chữ khắc nổi, bê tông mác B20, cốt thép bố trí đúng vị trí trong khuôn trước khi đổ và dưỡng hộ đủ thời gian trước khi xuất xưởng.

Sản phẩm luôn sẵn số lượng lớn trong kho, phục vụ được cả những đơn hàng khẩn cấp cần giao ngay phục vụ tiến độ thi công. Với dự án quy mô lớn cần hàng nghìn cọc, Minh Quân MQB hỗ trợ lập kế hoạch giao hàng phân kỳ khớp với từng giai đoạn hoàn thành tuyến cáp, tránh để cọc tồn kho lâu ngoài trời trước khi lắp đặt.

Ngoài cọc mốc cáp ngầm, Minh Quân MQB cũng cung cấp cọc tiêu giao thông, dải phân cách bê tông, hố ga kỹ thuật và các cấu kiện bê tông đúc sẵn khác phục vụ hệ thống hạ tầng kỹ thuật đồng bộ. Liên hệ để nhận báo giá và tư vấn kỹ thuật lựa chọn quy cách phù hợp với yêu cầu cụ thể của dự án.
