TỔNG HỢP CÁC KÍCH THƯỚC KHUÔN BÓ VỈA CHUẨN TCVN PHỔ BIẾN NHẤT 2026

Trong thi công hạ tầng giao thông, sự đồng bộ về mỹ quan đô thị là yếu tố bắt buộc. Một tuyến đường đẹp không chỉ cần mặt nhựa phẳng phiu mà còn cần những hàng bó vỉa thẳng tắp, đều đặn từng centimet. Để làm được điều đó, việc lựa chọn đúng kích thước khuôn bó vỉa ngay từ khâu đặt hàng sản xuất là tối quan trọng.

Tại Việt Nam, các tiêu chuẩn về bó vỉa (như TCVN) quy định rất rõ về hình dáng và kích thước để đảm bảo chức năng dẫn hướng giao thông và thoát nước. Tuy nhiên, mỗi dự án, mỗi khu vực (như KCN VSIP Bình Dương khác với Khu đô thị Sala TP.HCM) lại có những yêu cầu riêng về quy cách.

Bài viết này, Bê Tông MQB sẽ tổng hợp và phân tích chi tiết các loại kích thước khuôn bó vỉa phổ biến nhất năm 2026, giúp các kỹ sư và nhà thầu dễ dàng tra cứu và áp dụng cho công trình của mình.

1. Tại sao phải tuân thủ kích thước khuôn chuẩn TCVN?

Việc gia công khuôn tùy tiện, không theo quy chuẩn sẽ dẫn đến nhiều hệ lụy nghiêm trọng.

Thứ nhất là vấn đề nghiệm thu. Tư vấn giám sát (TVGS) sẽ dùng thước kẹp để kiểm tra xác suất sản phẩm bê tông tại công trường. Nếu kích thước khuôn bó vỉa sai lệch quá ±5mm so với bản vẽ thiết kế, toàn bộ lô hàng có thể bị từ chối, gây thiệt hại lớn cho nhà thầu.

Thứ hai là vấn đề lắp ghép. Các cấu kiện bê tông đúc sẵn cần sự ăn khớp hoàn hảo. Nếu quy cách bó vỉa bê tông không chuẩn, khi ghép nối sẽ tạo ra các khe hở lớn, buộc phải trát vữa chèn rất mất thẩm mỹ và tốn nhân công.

Vì vậy, đầu tư vào bộ khuôn chuẩn kích thước ngay từ đầu là cách tiết kiệm thông minh nhất.

2. Các kích thước khuôn bó vỉa phổ biến nhất hiện nay

Dựa trên kinh nghiệm cung cấp cho hàng trăm dự án tại miền Nam, MQB phân loại kích thước khuôn bó vỉa thành 3 nhóm chính:

Nhóm 1: Khuôn bó vỉa vát (Sloped Curb)

Loại này thường dùng để ngăn cách giữa mặt đường xe chạy và vỉa hè, nhưng cho phép phương tiện vượt qua trong trường hợp khẩn cấp.

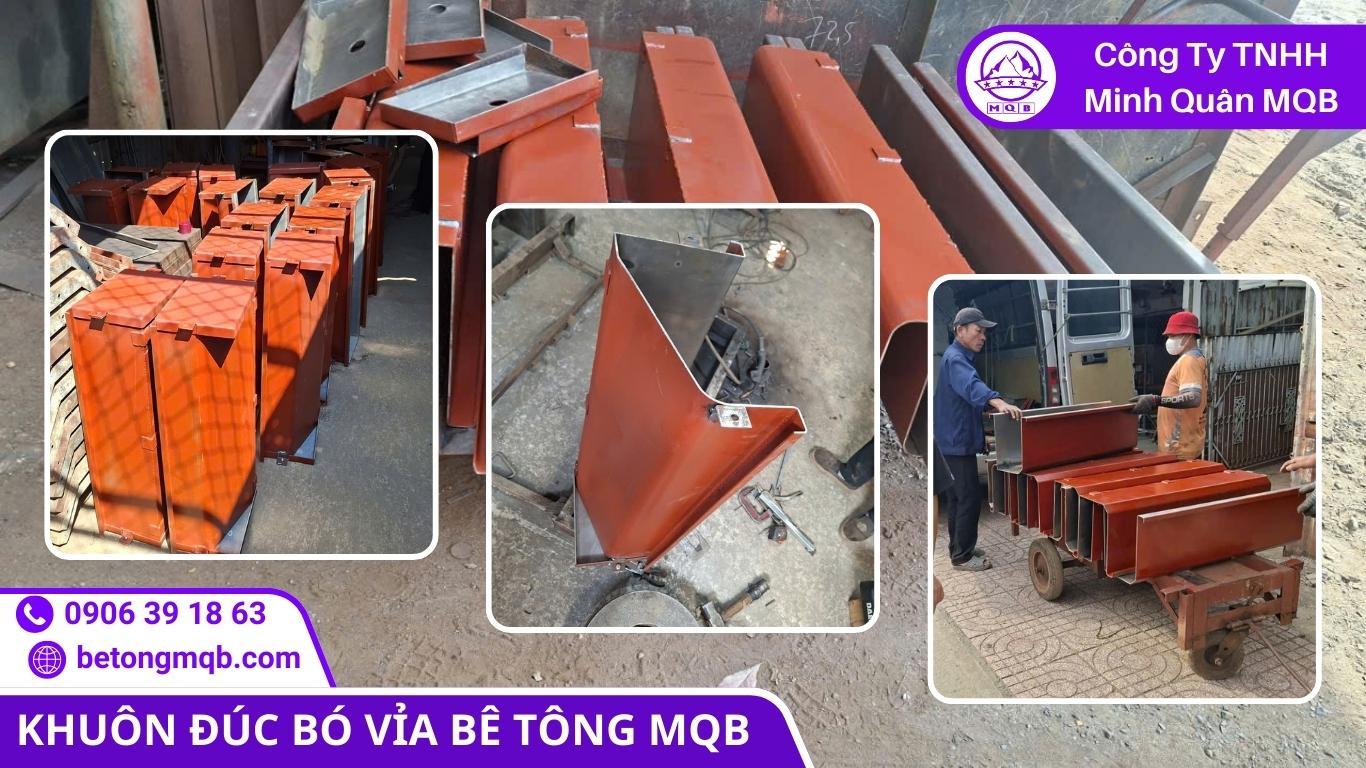

• Kích thước phổ biến: 23cm (Rộng đáy) x 26cm (Cao) x 100cm (Dài).
• Ký hiệu: Khuôn bó vỉa 23x26x100.
• Đặc điểm: Mặt vát nghiêng giúp bánh xe dễ leo lề mà không gây hư hại lốp. Đây là loại khuôn “quốc dân” tại các khu dân cư mới.

Nhóm 2: Khuôn bó vỉa đứng (Vertical Curb)

Dùng cho các vị trí hạn chế phương tiện leo lề như bồn hoa, đảo giao thông, vỉa hè đi bộ.

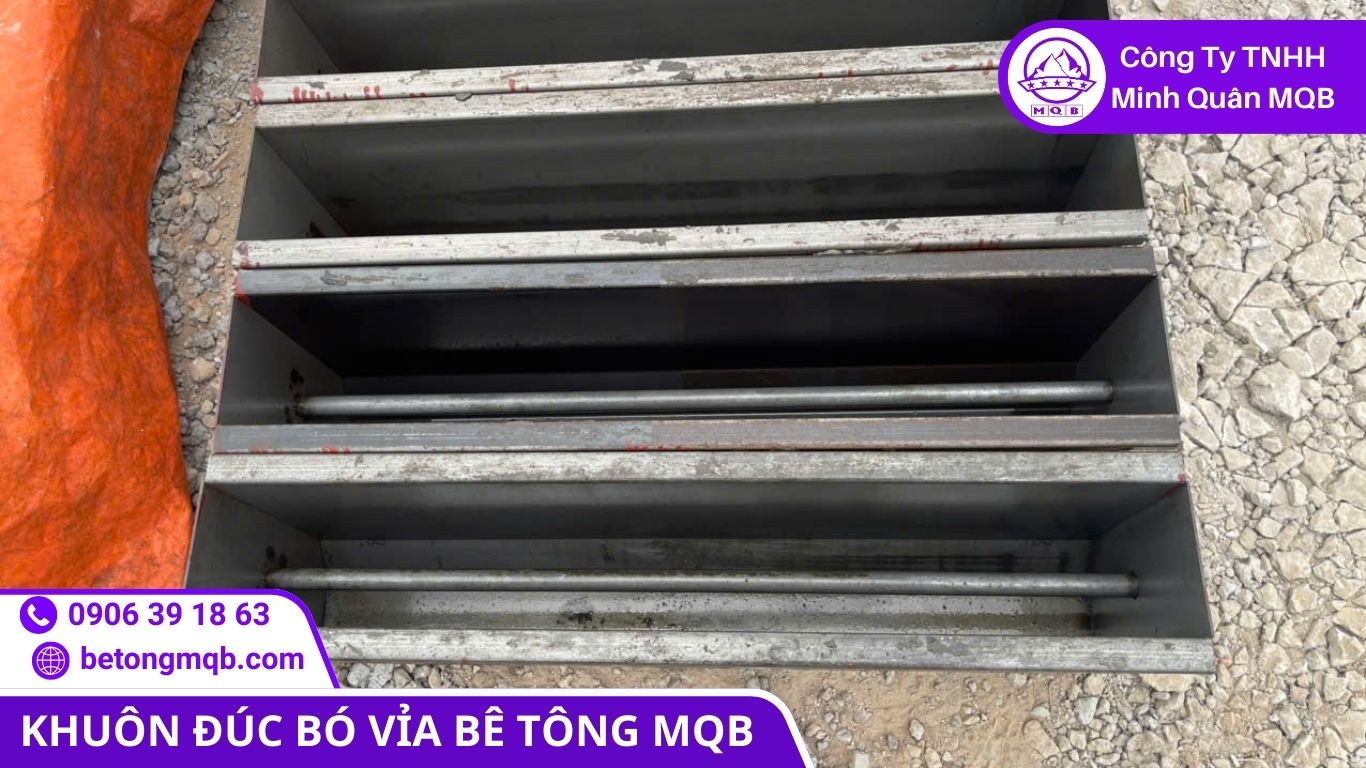

• Kích thước phổ biến: 18cm (Rộng) x 30cm (Cao) x 100cm (Dài).
• Ký hiệu: Khuôn bó vỉa 18x30x100.
• Đặc điểm: Thành đứng vuông góc với mặt đường, tạo cảm giác chắc chắn và ngăn cách rõ ràng.

Nhóm 3: Khuôn bó vỉa dải phân cách (High Vertical Curb)

Dùng cho dải phân cách giữa (con lươn) đường đôi.

• Kích thước phổ biến: 18x53x100cm hoặc 20x45x100cm.
• Đặc điểm: Chiều cao lớn để ngăn đèn pha xe ngược chiều và ngăn xe lao sang làn đối diện.

Bảng 1: Tổng hợp thông số kỹ thuật kích thước khuôn bó vỉa thông dụng

3. Đọc hiểu bản vẽ khuôn bó vỉa để đặt hàng chính xác

Khi gửi yêu cầu đặt hàng gia công, nhiều khách hàng thường nhầm lẫn giữa kích thước phủ bì (kích thước bao ngoài của bê tông) và kích thước lòng khuôn.

Trong kỹ thuật, bản vẽ khuôn bó vỉa phải thể hiện kích thước lọt lòng (Inner Dimensions). Đây chính là kích thước của cục bê tông thành phẩm.

Ngoài ra, cần chú ý đến các chi tiết phụ nhưng quan trọng:

• Góc bo (Radius – R): Thường bó vỉa sẽ được bo tròn góc trên đỉnh (R2, R5) để tránh sứt mẻ khi va chạm. Kích thước khuôn bó vỉa phải tính toán phần chấn tôn này.
• Độ côn (Taper): Để dễ tháo khuôn (rút khuôn), các thành khuôn đứng thường được làm côn nhẹ (khoảng 1-2 độ).

Tại MQB, đội ngũ kỹ thuật của chúng tôi luôn hỗ trợ khách hàng bóc tách bản vẽ thiết kế, chuyển đổi từ bản vẽ xây dựng sang bản vẽ chế tạo cơ khí để đảm bảo kích thước khuôn bó vỉa chính xác tuyệt đối.

4. Giải pháp cho các kích thước đặc biệt (Custom Size)

Không phải dự án nào cũng dùng kích thước chuẩn. Các công trình resort, sân golf hay các nút giao thông phức tạp thường yêu cầu các loại khuôn đúc bó vỉa thông dụng phải biến đổi.

Ví dụ: Bó vỉa cong (Curved Curb).

Khi đường đi vào khúc cua, bó vỉa thẳng 1m không thể lắp được. Lúc này cần dùng khuôn bó vỉa cong với bán kính R cụ thể (R3m, R5m, R8m…).

Kích thước khuôn bó vỉa cong được xác định bởi: Chiều dài dây cung, Bán kính cong và Góc ở tâm.

Xưởng cơ khí MQB có khả năng lốc tole (uốn thép tấm) theo đúng bán kính cong yêu cầu, đảm bảo khi lắp ghép tạo thành đường cong mềm mại, không bị gãy khúc.

Bê Tông MQB – Đơn vị gia công khuôn bó vỉa thép chuẩn kích thước

Với hệ thống máy cắt CNC Plasma và máy chấn thủy lực hiện đại, Bê Tông MQB cam kết mang đến những bộ khuôn có độ chính xác cao nhất thị trường miền Nam.

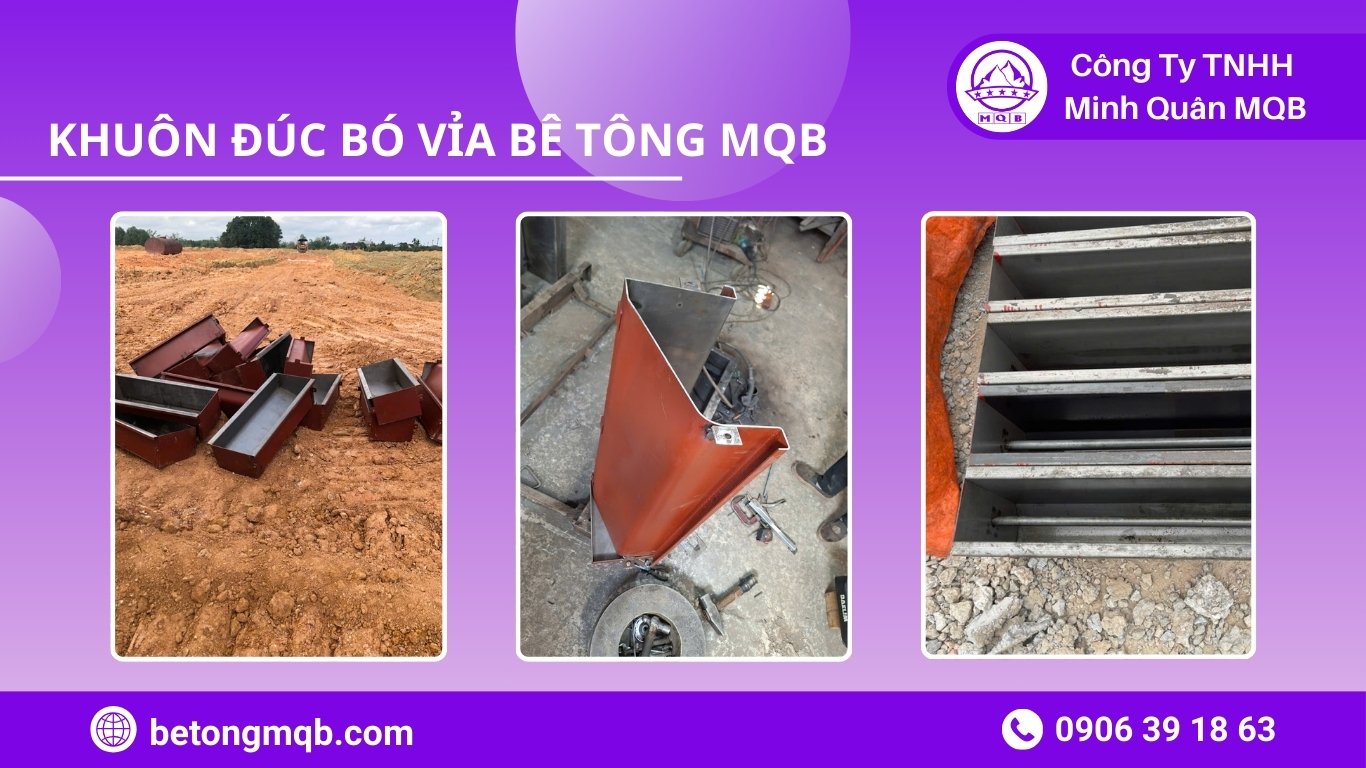

Chúng tôi hiểu rằng, sai một ly đi một dặm. Vì vậy, quy trình kiểm soát chất lượng (QC) của MQB rất nghiêm ngặt. Mỗi bộ khuôn trước khi xuất xưởng đều được đo đạc lại kích thước khuôn bó vỉa bằng thước laser và calip chuyên dụng.

Dù bạn cần khuôn cho bó vỉa vát 23×26 hay bó vỉa đứng 18×30, số lượng 1 bộ hay 100 bộ, MQB đều phục vụ với cùng một tiêu chuẩn chất lượng cao.

Lời kết

Việc nắm rõ kích thước khuôn bó vỉa chuẩn TCVN giúp chủ đầu tư và nhà thầu chủ động trong công tác lập dự toán và biện pháp thi công. Hãy chọn những đơn vị gia công uy tín để đảm bảo sản phẩm cuối cùng đạt chuẩn, tránh lãng phí vật tư và nhân công sửa chữa.

Nếu bạn cần tư vấn về bản vẽ hoặc báo giá gia công khuôn thép, hãy liên hệ ngay với Bê Tông MQB để được hỗ trợ nhanh nhất.

THÔNG TIN LIÊN HỆ

• HOTLINE: 0906 39 18 63 – 0906 86 26 96 – 0915 296 896 (Zalo)
• Máy bàn: 02862 789 955
• Website: betongmqb.com | vlxdminhquan.com | khuonbetong.com
• Email: minhquanmqb2023@gmail.com

BÀI VIẾT THAM KHẢO

1. Khuôn bó vỉa bằng thép: Giải pháp “Vĩnh cửu” cho trạm trộn
2. Cốp pha thép bó vỉa định hình: Tối ưu biện pháp thi công 2026
3. Báo giá gối đỡ ống cống 2026: Cập nhật mới nhất từ Bê Tông MQB

FAQs

1. Kích thước khuôn bó vỉa 23x26x100 là kích thước phủ bì hay lọt lòng?

Con số 23x26x100 cm luôn là kích thước lọt lòng của khuôn (tức là kích thước của cục bê tông sau khi đúc). Kích thước phủ bì của khuôn sẽ lớn hơn do cộng thêm độ dày của thép và xương tăng cứng.

2. Tôi muốn đặt khuôn bó vỉa dài 50cm có được không?

Được. Mặc dù kích thước khuôn bó vỉa chuẩn thường dài 100cm (1 mét), nhưng tại các vị trí đường cong gấp, MQB nhận gia công khuôn ngắn 50cm hoặc 33cm để dễ lắp đặt lượn theo đường cong.

3. Làm sao để kiểm tra khuôn có đúng kích thước không?

Khi nhận hàng, bạn nên dùng thước cuộn để đo chiều dài, chiều rộng đáy và chiều cao. Quan trọng hơn, hãy đo hai đường chéo của lòng khuôn. Nếu hai đường chéo bằng nhau, khuôn vuông góc và chuẩn quy cách bó vỉa bê tông.

4. MQB có bản vẽ khuôn bó vỉa mẫu không?

Có. Chúng tôi có sẵn thư viện bản vẽ khuôn bó vỉa các loại thông dụng theo TCVN. Khách hàng liên hệ Zalo sẽ được gửi file PDF hoặc CAD tham khảo miễn phí.
