LẮP ĐẶT DẢI JERSEY DI ĐỘNG: QUY TRÌNH CẨU LẮP, CĂN CHỈNH, CHỐNG XÔ LỆCH

Trên các tuyến logistics miền Nam (Long Thành, Đồng Nai, Vũng Tàu, Bình Dương, Tây Ninh, Long An…), lắp đặt dải jersey di động là giải pháp “đánh nhanh” để tách luồng xe, bảo vệ vùng thi công và giảm nguy cơ lấn làn. Khi lưu lượng xe tải nặng dày đặc, làm sai một bước nhỏ trong lắp đặt dải jersey di động cũng đủ gây xô lệch tuyến, va quẹt liên hoàn và bị treo nghiệm thu.

Bài này hướng dẫn theo tư duy kỹ sư hạ tầng: kiểm soát nền đặt – tim tuyến – liên kết module – và hệ báo hiệu, để bạn triển khai lắp đặt dải jersey di động nhanh nhưng vẫn “ăn” an toàn và hồ sơ.

Vì sao Jersey (New Jersey) hiệu quả trong thi công vừa khai thác?

Jersey barrier là rào chắn module (bê tông/nhựa) dùng để phân tách làn, bảo vệ công trường và dẫn hướng xe; thiết kế nhằm giảm hư hại khi va chạm nhẹ nhưng vẫn hạn chế xe băng qua làn đối diện.

Trong thi công cuốn chiếu, ưu điểm của dạng Jersey nằm ở chỗ: thay vì “chặn cứng”, hình học vát giúp xe có xu hướng được “đẩy trở lại” luồng, giảm xác suất xuyên sang làn ngược chiều.

Nhưng để cơ chế đó phát huy, điều kiện tiên quyết là tuyến rào chắn phải liên tục – thẳng/êm cong – ổn định nền đặt. Đó là lý do bạn cần một quy trình lắp đặt dải jersey di động đủ chặt.

Bám tiêu chuẩn/quy chuẩn nào để thi công và nghiệm thu đúng?

• TCVN 12681:2019 quy định kích thước và hình dạng của dải phân cách và lan can phòng hộ lắp đặt cố định hoặc tạm thời trên đường bộ.
• QCVN 41:2019/BGTVT quy định về hệ thống báo hiệu đường bộ; có hiệu lực từ 01/7/2020 theo Thông tư 54/2019/TT-BGTVT.

Ghi nhớ thực chiến: tiêu chuẩn/quy chuẩn là “khung”, còn nghiệm thu tại công trường thường xoay quanh 3 thứ đo được: (1) hình học & tuyến đặt, (2) ổn định & xô lệch, (3) báo hiệu & an toàn khai thác.

Intent nhà thầu miền Nam: cần nhanh nhưng không được phát sinh

Với tuyến có xe container, xe ben, xe bồn… chạy dày, khách hàng (nhà thầu/BQLDA/GS) thường cần:

• Thi công nhanh trong “cửa sổ thời gian” ngắn (ban đêm/giờ thấp điểm).
• Dễ di dời theo giai đoạn (đúng tinh thần dải phân cách bê tông di động).
• Hạn chế tối đa xô lệch sau 1–3 ngày khai thác.
• Hồ sơ nghiệm thu rõ, tránh tranh luận kéo dài.

Nói thẳng: nếu bạn làm lắp đặt dải jersey di động mà bỏ qua nền đặt và tim tuyến, bạn sẽ tốn gấp đôi thời gian ở khâu “sửa tuyến”.

Chuẩn bị trước khi cẩu lắp: 5 việc quyết định 80% chất lượng tuyến

Đây là phần nhiều đội bỏ qua vì “vội tiến độ”, nhưng nó quyết định việc lắp đặt dải jersey di động có bị xô hay không.

1) Chốt mục tiêu sử dụng: phân luồng tạm hay tách làn dài ngày?

• Tạm thời (thi công cuốn chiếu): ưu tiên module dễ cẩu, dễ đổi hướng tuyến.
• Dài ngày: ưu tiên tuyến liên tục, xử lý đầu–cuối tuyến kỹ, tăng phản quang.

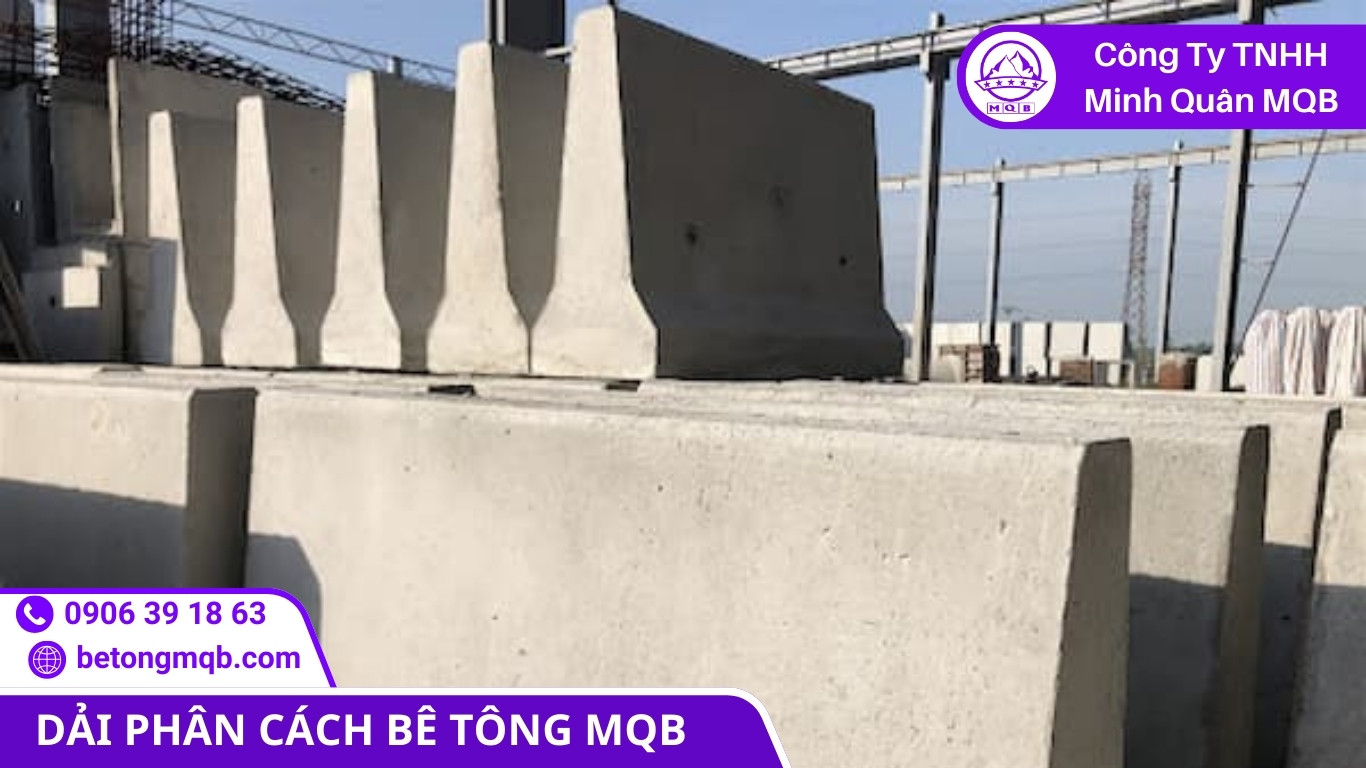

2) Khảo sát nền đặt: phẳng – sạch – không trượt

Nền đặt xấu là nguyên nhân số 1 gây xô lệch. Bạn cần loại bỏ bùn cát, đá dăm nhọn; kiểm lún cục bộ; xác định đoạn cần bù phẳng.

3) Lập “đường tim tuyến” và đoạn chuyển tiếp

Đặc biệt tại đoạn cong, nhập làn, cửa cổng KCN… tim tuyến phải rõ từ đầu để tránh “lụi tuyến”.

4) Kiểm cấu kiện theo lô: bề mặt – móc cẩu – liên kết

Với dải phân cách bê tông đúc sẵn, kiểm nhanh theo lô giúp bạn tránh nhận cấu kiện sai liên kết, gây kênh tuyến hàng trăm mét.

5) Chuẩn bị thiết bị và nhân sự đúng vai

Một tổ chuẩn thường có: (i) người chỉ huy cẩu, (ii) người căn tim tuyến/cao độ, (iii) người kiểm khe hở liên kết, (iv) người làm báo hiệu tạm.

Quy trình 7 bước lắp đặt: cẩu lắp – căn chỉnh – chống xô lệch

Dưới đây là “xương sống” để triển khai lắp đặt dải jersey di động trên tuyến logistics xe nặng.

Bước 1: Thiết lập vùng thi công an toàn (work zone)

Trước khi cẩu, phải dựng báo hiệu tạm, phân luồng và bảo vệ điểm đầu–cuối. Việc này bám QCVN 41:2019/BGTVT để tránh rủi ro vận hành và pháp lý.

Bước 2: Xử lý nền đặt theo “điểm lồi – điểm lõm”

• Điểm lồi: mài/loại bỏ vật cứng nhọn làm kênh đáy.
• Điểm lõm: bù phẳng (vật liệu phù hợp theo biện pháp thi công).
  Mục tiêu là đáy module tiếp xúc đều để tuyến không lắc.

Bước 3: Cẩu đặt module đầu tiên làm “mốc chuẩn”

Module đầu tiên là “cột sống” của tuyến. Đặt sai module đầu, bạn sẽ sửa cả tuyến.
Kiểm: tim, cao độ, hướng mặt vát, và ổn định nền.

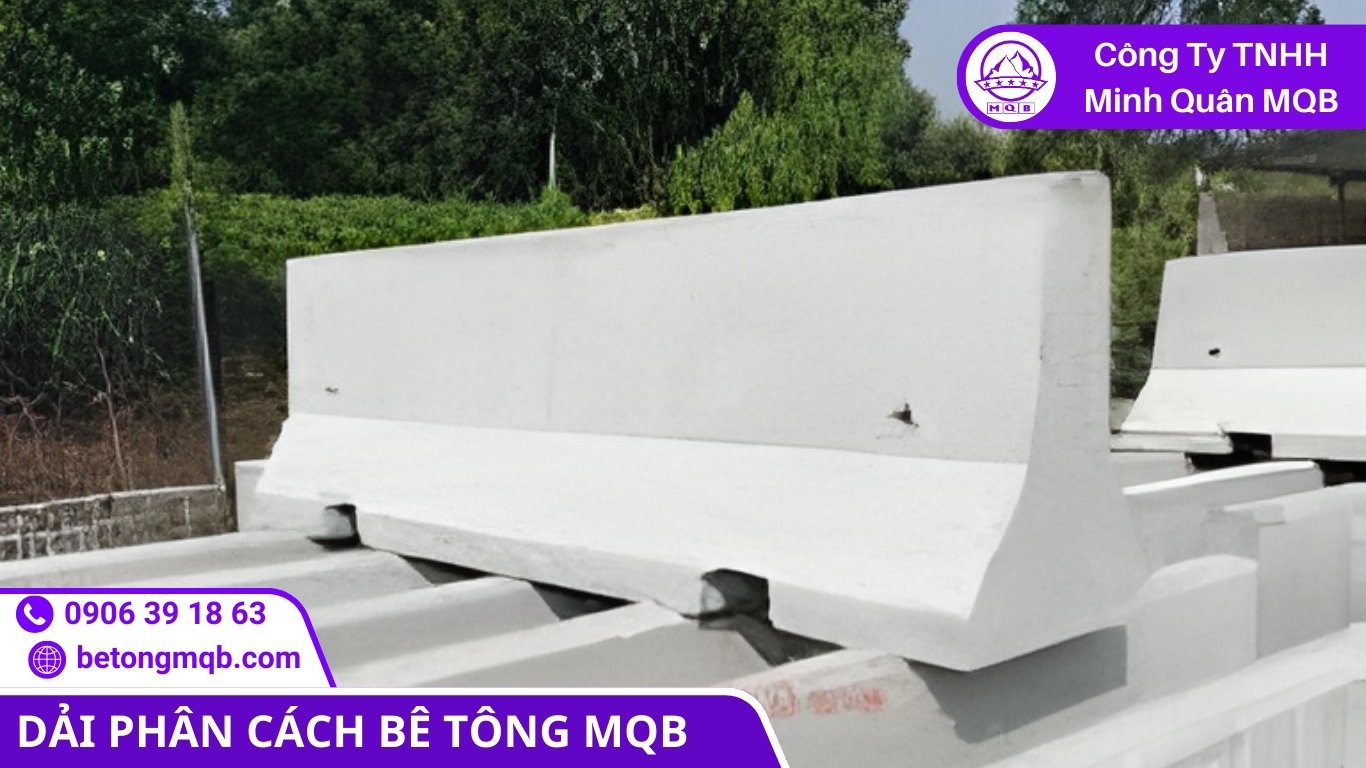

Bước 4: Cẩu đặt theo nhịp, luôn kiểm tim tuyến mỗi 3–5 module

Đừng chờ đặt xong 50m mới đo. Với lắp đặt dải jersey di động, bạn phải kiểm tuyến liên tục, nhất là đoạn cong.

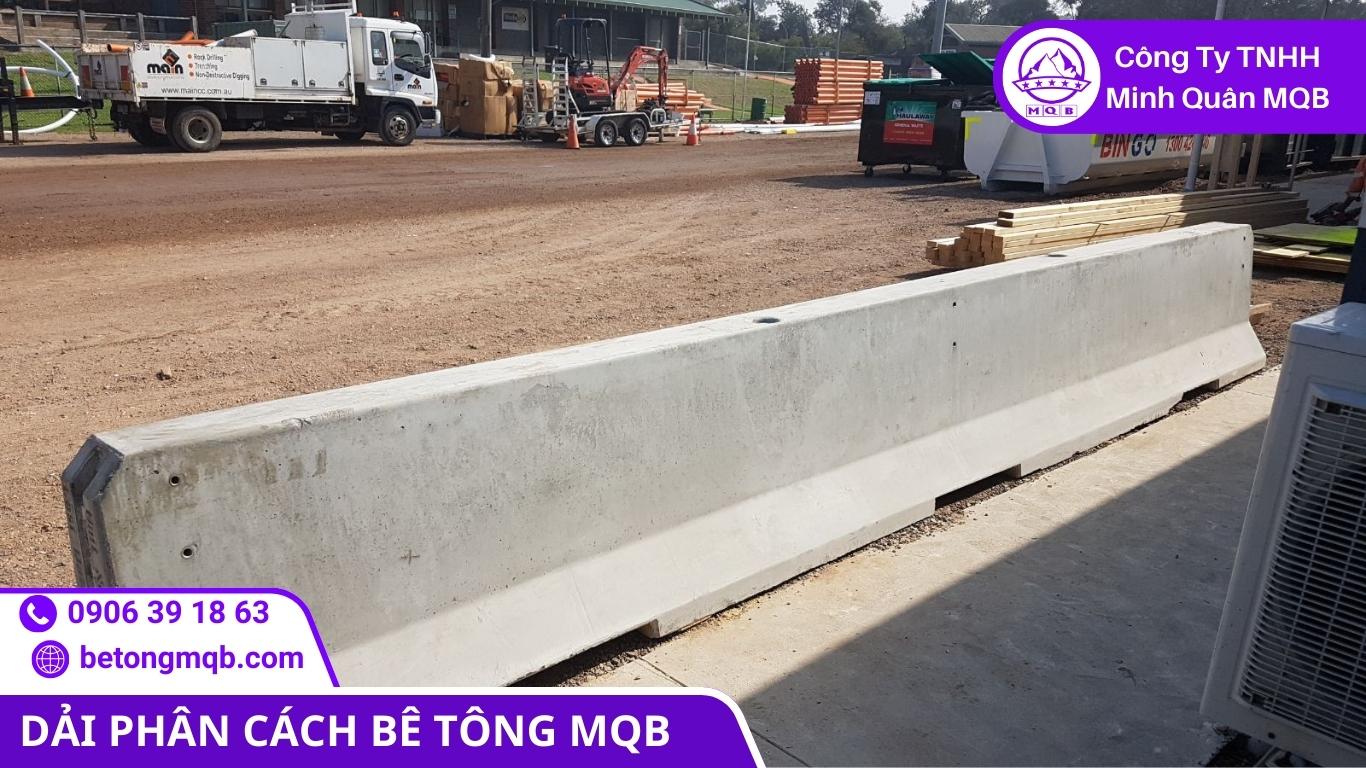

Bước 5: Khóa liên kết module và kiểm khe hở

Khe hở lớn làm tuyến yếu và dễ xô. Lắp thử đoạn ngắn 5–10m để “bắt bệnh” lô cấu kiện ngay từ đầu.

Bước 6: Kiểm ổn định chống xô lệch: rung – đẩy – quan sát

Kiểm nhanh tại vài điểm đại diện:

• Rung/lắc: nếu lắc, quay lại xử lý nền.
• Quan sát khe: nếu khe tăng dần, tuyến đang “lụi”.

Bước 7: Hoàn thiện phản quang/báo hiệu và nghiệm thu theo lớp

Chia nghiệm thu thành: cấu kiện → lắp đặt → đưa vào khai thác. Cách này giúp bạn ký biên bản nhanh và truy lỗi đúng lớp khi có sự cố.

Bảng thông số/kiểm soát hiện trường nên ghi vào nhật ký thi công

Bạn cần một “bảng kiểm có số” để đội hiện trường làm nhất quán, hỗ trợ nghiệm thu.

Hạng mục kiểm soát	Mục tiêu	Cách kiểm nhanh	Lỗi hay gặp	Hướng xử lý
Nền đặt	Phẳng, sạch, không trượt	Thước nhôm/quan sát	Kênh đáy, lắc	Bù phẳng/ vệ sinh lại
Tim tuyến	Đúng tuyến thiết kế/biện pháp	Dây mực + mốc	Lệch dần theo nhịp	Chỉnh ngay mỗi 3–5 module
Cao độ	Không tạo bậc gây va quẹt	Ni-vô/ thước	Bậc tại mối nối	Chỉnh nền/đổi vị trí
Khe liên kết	Liên tục, khe ổn định	Quan sát + đo khe	Khe lớn/không ăn khớp	Lắp thử, đổi lô
Móc cẩu	Nâng ổn định, không nứt	Test cẩu	Nứt vùng neo	Dừng cẩu, loại cấu kiện
Báo hiệu	Đồng bộ phân luồng	Walkthrough tuyến	Thiếu biển/vạch	Bổ sung ngay

Bảng này giúp việc lắp đặt dải jersey di động “đỡ cảm tính” và dễ thuyết phục tư vấn giám sát.

6 nguyên nhân làm tuyến bị xô lệch và cách khắc phục nhanh

Đây là phần “đau” nhất trên tuyến xe nặng miền Nam. Nếu bạn làm lắp đặt dải jersey di động mà không chặn các nguyên nhân này, tuyến sẽ xô chỉ sau vài ngày.

1. Nền đặt lún cục bộ → khảo sát lún, bù phẳng, tăng kiểm tra sau 24–48h.
2. Đáy kênh do vật cứng → vệ sinh lại, loại bỏ đá dăm nhọn.
3. Khe liên kết không ổn định → lắp thử trước, không triển khai đại trà khi “khớp chưa ăn”.
4. Đặt lệch tim tuyến ở đoạn cong → tăng mật độ mốc, kiểm mỗi 2–3 module.
5. Không xử lý đầu–cuối tuyến → làm chuyển tiếp êm, tránh điểm “móc” gây va quệt.
6. Báo hiệu yếu, xe đánh lái gấp → tăng cảnh báo sớm theo QCVN 41.

Lưu ý riêng cho tuyến cảng – KCN – ICD (Vũng Tàu, Đồng Nai, Bình Dương)

Ở nhóm tuyến này, xe nặng có quán tính lớn, thường “tạt đầu” ở điểm nhập làn, và chạy ban đêm nhiều. Khi lắp đặt dải jersey di động, bạn nên:

• Ưu tiên tuyến rào chắn dài liên tục, hạn chế đứt đoạn.
• Tăng kiểm soát nền đặt tại khu vực hay đọng nước/dính bùn.
• Tăng phản quang/thiết bị cảnh báo đầu tuyến để giảm đánh lái gấp.
• Kiểm tra lại tuyến sau 24h khai thác, vì xô lệch thường xuất hiện sau “chu kỳ xe nặng” đầu tiên.

Bê Tông MQB – Đơn vị cung cấp cấu kiện bê tông đúc sẵn uy tín hơn 10 năm

Bê Tông MQB cung cấp cấu kiện bê tông đúc sẵn cho các dự án hạ tầng tại miền Nam, tập trung vào nhóm cấu kiện phục vụ phân luồng thi công và tổ chức giao thông trên các tuyến xe nặng. Điểm khác biệt MQB hướng tới là: đồng bộ hình học theo lô, hồ sơ chất lượng rõ ràng, và tư vấn phương án triển khai để giảm phát sinh.

Nếu bạn cần phương án lắp đặt dải jersey di động theo điều kiện thực địa (đoạn cong, nền yếu, cửa cổng KCN, tuyến ban đêm), MQB có thể hỗ trợ checklist kiểm soát và khuyến nghị kỹ thuật để tuyến ổn định sau bàn giao.

Kết luận

Thi công nhanh là một chuyện, nhưng tuyến ổn định sau 1–3 ngày khai thác mới là “đẳng cấp” của đội công trường. Làm đúng quy trình nền đặt – tim tuyến – liên kết – báo hiệu sẽ giúp lắp đặt dải jersey di động giảm xô lệch, giảm va quẹt và ký nghiệm thu gọn.

Bạn cần tư vấn kỹ thuật theo tuyến hoặc cần nguồn cung cấu kiện đồng bộ lô cho lắp đặt dải jersey di động? Liên hệ MQB để được hỗ trợ phương án triển khai phù hợp tiến độ và điều kiện công trường.

Thông Tin Liên Hệ

HOTLINE: 0906 39 18 63 – 0906 86 26 96 – 0915 296 896 (Zalo)
Máy bàn: 02862 789 955
Website: betongmqb.com | vlxdminhquan.com | khuonbetong.com
Email: minhquanmqb2023@gmail.com

Bài Viết Tham Khảo

7 Lý Do Chọn Barrier Jersey Bê Tông
Dải Phân Cách Bê Tông Jersey – 7 Điểm Khác Biệt Đúc Sẵn Vs Tại Chỗ
12 Mục Nghiệm Thu Dải Jersey Bê Tông

FAQs

1) Lỗi nào khiến lắp đặt xong hay bị xô lệch nhất?
Thường là nền đặt không phẳng hoặc lún cục bộ. Muốn lắp đặt dải jersey di động ổn định, hãy xử lý nền và kiểm rung/lắc ngay sau khi đặt.

2) Bao lâu nên kiểm tra lại tuyến sau khi hoàn thành?
Nên kiểm sau 24–48 giờ khai thác, nhất là tuyến xe nặng. Đây là mốc dễ phát sinh xô lệch nếu lắp đặt dải jersey di động chưa khóa nền đặt và khe liên kết.

3) Đoạn cong có cần quy trình khác không?
Có. Đoạn cong phải tăng mốc tim và kiểm liên tục mỗi 2–3 module. Đây là điểm “rụng tuyến” phổ biến khi lắp đặt dải jersey di động trên trục logistics.

4) Báo hiệu có ảnh hưởng nghiệm thu không?
Có. Thiếu báo hiệu/tổ chức giao thông đúng quy chuẩn có thể khiến nghiệm thu bị treo dù cấu kiện đạt. Khi lắp đặt dải jersey di động, luôn hoàn thiện lớp báo hiệu trước bàn giao.

5) Có cách nào giảm va quẹt đầu tuyến vào ban đêm?
Tăng cảnh báo sớm, phản quang, và xử lý đầu–cuối tuyến êm. Làm tốt các điểm này giúp lắp đặt dải jersey di động an toàn hơn trong khai thác ban đêm.
