5 thông số kỹ thuật mương U BTCT quan trọng

Catalogue mương U bê tông cốt thép thường trình bày theo bảng thông số với hàng chục dòng kích thước. Người đọc lần đầu nhìn vào dễ bị lạc giữa các con số: chiều rộng trong, chiều cao, chiều dày thành, mác bê tông, tải trọng thử nghiệm… Tất cả đều quan trọng nhưng không phải thông số nào cũng ảnh hưởng ngang nhau đến kết quả sử dụng thực tế.

Thực tế thiết kế cho thấy phần lớn sự cố và nhầm lẫn trong lựa chọn mương U xuất phát từ việc chỉ chú ý đến một hoặc hai thông số quen thuộc như chiều rộng và chiều cao, trong khi bỏ qua các thông số khác có tác động không kém phần quan trọng. Một mương U BTCT chọn đúng chiều rộng nhưng sai mác bê tông có thể xuống cấp nhanh trong môi trường axit. Chọn đúng mác bê tông nhưng sai chiều dày thành có thể nứt vỡ khi xe tải đi qua.

Mương U BTCT là gì và tại sao thông số kỹ thuật quyết định hiệu quả sử dụng?

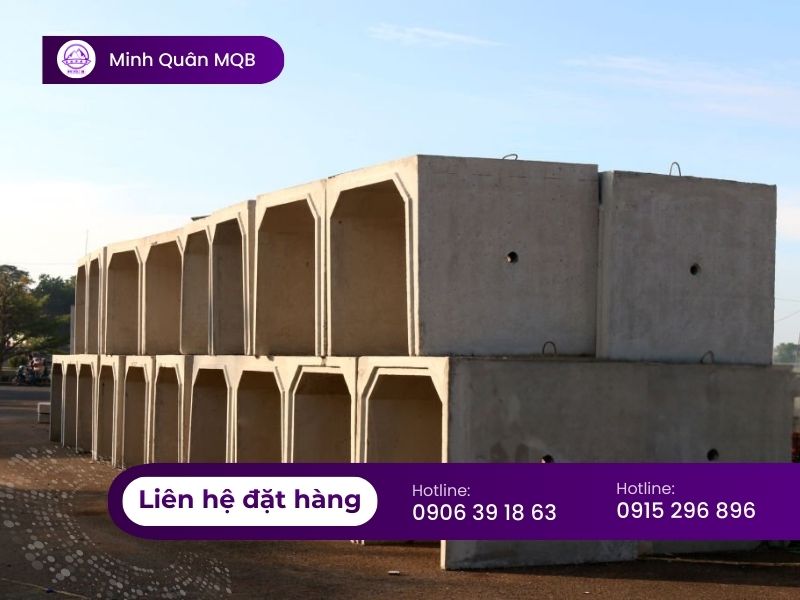

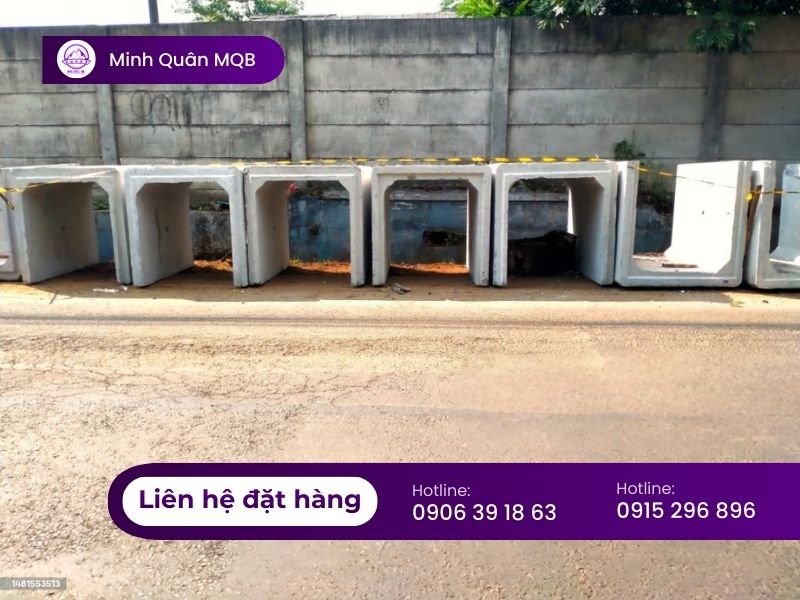

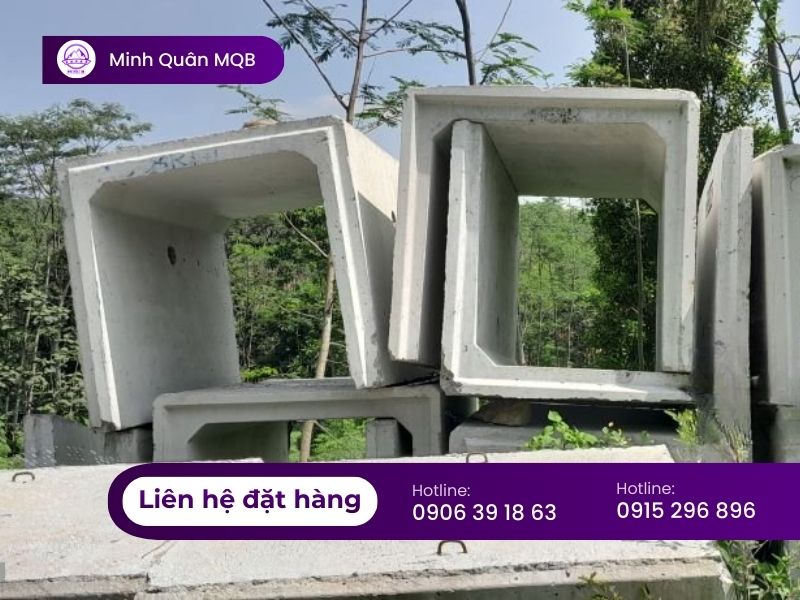

Mương U bê tông cốt thép đúc sẵn là cấu kiện thoát nước hở hình chữ U, được đặt nổi hoặc chìm trên mặt đất để dẫn nước mưa, nước thải nhẹ và nước tưới tiêu nông nghiệp. Khác với ống cống đặt ngầm, mương U có thể kiểm tra và nạo vét trực tiếp từ trên xuống mà không cần đào bới, đây là lý do cấu kiện này được ưa dùng trong các ứng dụng cần bảo trì thường xuyên.

Hiệu quả của mương U trong vận hành phụ thuộc vào sự khớp nhau giữa thông số kỹ thuật sản phẩm và điều kiện thực tế của công trình: lưu lượng nước cần thoát, tải trọng bên trên, loại đất nền, môi trường tiếp xúc và phương pháp lắp đặt. Sai một thông số, hệ thống không đạt được công năng thiết kế dù các thông số còn lại hoàn toàn đúng.

Để chọn đúng sản phẩm, không thể chỉ đọc kích thước bề ngoài. Cần hiểu năm thông số cốt lõi dưới đây và cách chúng liên hệ với nhau trong từng điều kiện ứng dụng.

Thông số 1: Kích thước mặt cắt thông thủy (B x H)

Đây là thông số đầu tiên mà bất kỳ ai lựa chọn mương U bê tông cũng tìm đến, và cũng là thông số dễ đọc sai nhất nếu không phân biệt được kích thước thông thủy với kích thước ngoài.

Kích thước thông thủy (ký hiệu B x H, đơn vị mm) là kích thước bên trong lòng mương, tức là chiều rộng và chiều sâu của phần không gian thực sự dành cho nước chảy qua. Đây là thông số dùng để tính toán thủy lực, xác định lưu lượng thoát nước tối đa. Kích thước ngoài luôn lớn hơn kích thước thông thủy một lượng bằng hai lần chiều dày thành mương.

Ví dụ: mương U có ký hiệu U300x400 nghĩa là lòng mương rộng 300mm, sâu 400mm. Kích thước ngoài thực tế có thể là 400mm rộng và 450mm cao nếu chiều dày thành là 50mm. Khi đặt vào hố đào, cần dựa vào kích thước ngoài để xác định chiều rộng hố, nhưng khi tính toán thủy lực phải dùng kích thước thông thủy.

Cách tính kích thước mặt cắt cần thiết theo lưu lượng

Kích thước mặt cắt thông thủy được xác định từ bài toán thủy lực: lưu lượng nước tính toán Q (m3/s) phụ thuộc vào diện tích mặt cắt ướt A (m2), vận tốc dòng chảy v (m/s) và độ dốc thiết kế của tuyến mương. Công thức Manning thường được dùng để tính toán mối quan hệ này.

Trong thực tế thiết kế, kỹ sư thủy lực xác định lưu lượng mưa thiết kế từ diện tích lưu vực và cường độ mưa tính toán, sau đó chọn kích thước mặt cắt sao cho lưu lượng thoát lớn hơn lưu lượng thiết kế ít nhất 20 đến 30 phần trăm để có dự phòng an toàn. Người không có chuyên môn thủy lực nên tham chiếu bảng tra lưu lượng do nhà sản xuất cung cấp hoặc nhờ tư vấn tính toán trước khi đặt hàng.

Một sai lầm phổ biến trong các dự án nhỏ: chọn kích thước mương dựa trên kinh nghiệm hoặc theo kích thước đã dùng ở công trình trước mà không tính đến sự khác biệt về diện tích lưu vực, độ dốc và cường độ mưa tính toán. Kết quả là mương bị tràn trong các trận mưa lớn dù bình thường vẫn hoạt động ổn.

Thông số 2: Chiều dày thành và đáy mương

Chiều dày thành mương U BTCT thường ít được chú ý trong quá trình lựa chọn nhưng lại quyết định trực tiếp hai khả năng quan trọng: khả năng chịu tải trọng từ bên trên và khả năng kháng ăn mòn theo thời gian.

Về mặt kết cấu, thành mương chịu tải trọng từ đất đắp hai bên và tải trọng xe cộ đi qua vị trí lắp mương. Chiều dày thành tối thiểu cần đảm bảo lớp bê tông bảo vệ cốt thép không bị nứt vỡ dưới tải trọng thiết kế. Với mương U dùng ở vỉa hè người đi bộ, chiều dày 60mm có thể đủ. Với mương đặt dưới đường có xe tải đi qua, chiều dày cần tăng lên 80mm đến 100mm và phải kết hợp với tính toán cốt thép phù hợp.

Chiều dày đáy mương U BTCT và ảnh hưởng đến độ ổn định

Đáy mương U thường có chiều dày lớn hơn thành đứng, lý do là đáy chịu cả tải trọng uốn từ phản lực nền đất và tải trọng thẳng đứng từ cột nước bên trong. Chiều dày đáy thường bằng 1,2 đến 1,5 lần chiều dày thành đứng trong các thiết kế chuẩn.

Một chi tiết kỹ thuật ít được đề cập trong catalogue nhưng có ý nghĩa thực tế lớn: tỷ lệ giữa chiều dày đáy và chiều rộng đáy ngoài quyết định khả năng chống lật của mương khi lắp đặt trên nền đất yếu. Mương có đáy quá mỏng so với chiều cao thành dễ bị lật nghiêng khi nền đất bên dưới lún không đều, đặc biệt trong giai đoạn chưa lắp tấm đan đậy nắp.

Khi đặt hàng mương U BTCT cho công trình có điều kiện địa chất yếu như đất yếu đồng bằng hay khu vực ven sông, nên yêu cầu nhà cung cấp xác nhận rõ chiều dày đáy mương và cơ sở tính toán kết cấu thay vì chỉ nhận thông số chiều rộng và chiều cao.

Thông số 3: Mác bê tông và cấp độ bền

Mác bê tông là thông số liên quan đến cường độ vật liệu, thường được ký hiệu theo TCVN là B15, B20, B25, B30 tương ứng với cường độ chịu nén đặc trưng từ 15 đến 30 MPa. Đây không phải thông số chỉ ảnh hưởng đến khả năng chịu tải mà còn ảnh hưởng trực tiếp đến độ bền lâu dài trong môi trường tiếp xúc với nước và hóa chất.

Nhiều người dùng mặc định chọn mác B20 vì đây là mác phổ biến nhất và có giá hợp lý. Điều đó không sai trong phần lớn ứng dụng dân dụng thông thường. Nhưng khi mương U đặt trong môi trường đặc thù như khu công nghiệp có nước thải chứa axit nhẹ, khu vực ven biển có độ mặn cao trong đất và nước ngầm, hoặc vùng đất có hàm lượng sulfat cao, mác B20 có thể không đủ bền.

Phân biệt mác bê tông và cấp độ bền theo môi trường xâm thực

Tiêu chuẩn TCVN 9346:2012 về kết cấu bê tông và bê tông cốt thép quy định mức độ bảo vệ cốt thép theo cấp độ bền của bê tông, không chỉ theo mác. Cấp độ bền ảnh hưởng đến lớp bê tông bảo vệ tối thiểu và yêu cầu về độ thấm nước. Cụ thể:

• Môi trường thông thường (không khí, đất và nước không xâm thực): mác B20, lớp bê tông bảo vệ tối thiểu 20mm là đủ.
• Môi trường có xâm thực trung bình (vùng ven biển đến 5km, đất có hàm lượng muối trung bình): mác B25 trở lên, lớp bê tông bảo vệ tăng lên 25mm đến 30mm.
• Môi trường xâm thực mạnh (tiếp xúc trực tiếp nước biển, khu công nghiệp hóa chất): mác B30 hoặc dùng xi măng chuyên dụng chịu sulfat, lớp bảo vệ từ 35mm trở lên.

Với mương U BTCT dùng trong thủy lợi nông nghiệp vùng đồng bằng sông Cửu Long, nơi đất phèn và nước có độ pH thấp phổ biến, đây là thông số cần xem xét kỹ thay vì chỉ dùng mác tiêu chuẩn. Mương xuống cấp sau 5 đến 7 năm do bê tông bị ăn mòn phèn là vấn đề thực tế ở nhiều công trình không chỉ định đúng mác theo môi trường.

Thông số 4: Tải trọng cho phép và cấp chịu lực

Mương U BTCT được thiết kế với nhiều cấp tải trọng khác nhau tùy theo vị trí đặt và loại xe cộ có thể đi qua. Đây là thông số thường bị bỏ qua nhất khi lựa chọn vì nhiều người mặc định rằng bê tông đủ cứng để chịu mọi tải trọng thông thường. Thực tế không phải vậy.

Mương U đặt dưới vỉa hè chỉ chịu tải trọng người đi bộ và xe đẩy tay, hoàn toàn khác với mương đặt tại lối vào kho bãi có xe tải hạng nặng ra vào hàng ngày. Cùng một kích thước B x H nhưng cấp chịu lực khác nhau dẫn đến chiều dày thành, hàm lượng cốt thép và do đó cả trọng lượng và giá thành khác nhau đáng kể.

Phân cấp tải trọng theo vị trí sử dụng

Tham chiếu theo tiêu chuẩn EN 124 về nắp hố ga và khung cửa thăm, có thể áp dụng cách phân cấp tương tự cho mương U:

• Cấp A15: tải trọng thử nghiệm 15 kN, dùng cho khu vực chỉ người đi bộ và xe đạp, không có xe cơ giới.
• Cấp B125: tải trọng 125 kN, phù hợp với vỉa hè đô thị có khả năng xe máy đi qua.
• Cấp C250: tải trọng 250 kN, dùng ở đường nội bộ khu dân cư và bãi đỗ xe con.
• Cấp D400: tải trọng 400 kN, áp dụng cho đường có xe tải hạng trung, cổng khu công nghiệp và đường nội bộ kho bãi.
• Cấp E600 và F900: dùng cho khu cảng, sân bay và đường có xe đầu kéo container lưu thông thường xuyên.

Khi không có thông số cấp chịu lực cụ thể trong catalogue, cần hỏi trực tiếp nhà sản xuất về tải trọng bánh xe tối đa cho phép và điều kiện tựa tiêu chuẩn tương ứng. Không thể dùng chung một loại mương U cho tất cả các vị trí trong cùng một dự án nếu điều kiện tải trọng tại các vị trí đó khác nhau.

Thông số 5: Chiều dài đốt mương U bê tông và hệ thống mối nối

Thông số này ít khi xuất hiện nổi bật trong catalogue nhưng lại ảnh hưởng trực tiếp đến tiến độ thi công, chi phí nhân công lắp đặt và tính kín nước của tuyến mương sau khi hoàn thành.

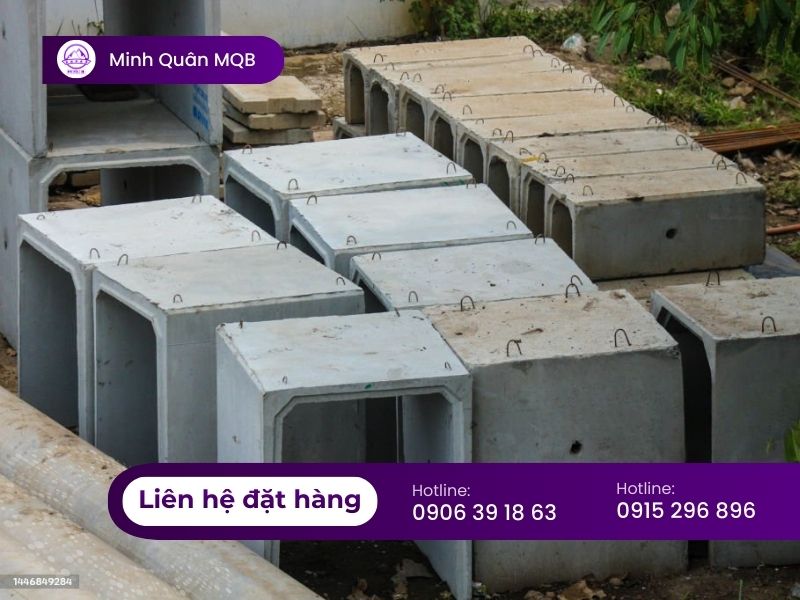

Mương U BTCT thường có chiều dài đốt tiêu chuẩn là 1m, nhưng nhiều nhà sản xuất cũng cung cấp đốt 0,5m cho các đoạn chuyển hướng, đoạn đầu cuối và các vị trí đặc thù. Chiều dài đốt dài hơn như 1,5m hay 2m giảm số lượng mối nối trên tuyến nhưng tăng trọng lượng mỗi đơn vị, đòi hỏi thiết bị nâng hạ hỗ trợ trong quá trình lắp đặt.

Tại sao mối nối giữa các đốt mương U bê tông quan trọng?

Mối nối giữa hai đốt mương liền kề là điểm yếu cấu trúc và điểm thấm nước tiềm ẩn trong toàn tuyến. Mương U hở về phía trên nên nước thường không thấm ngược qua mối nối như trong ống cống kín, nhưng nước thấm từ ngoài vào qua mối nối có thể làm mềm nền đất dưới đáy mương, gây lún không đều và dịch chuyển các đốt theo thời gian.

Có ba kiểu xử lý mối nối phổ biến trong thực tế thi công mương U BTCT:

• Chèn vữa xi măng: phổ biến nhất, đơn giản và rẻ nhất. Nhược điểm là vữa co ngót sau đông kết tạo khe hở nhỏ. Phù hợp với mương đặt trên nền đất tốt, ít lún lệch.
• Gioăng cao su chèn khe: kín nước tốt hơn, chịu được lún lệch nhỏ mà không bị hở mối nối. Chi phí cao hơn nhưng phù hợp với nền đất yếu hoặc khu vực giao thông rung động mạnh.
• Vữa không co ngót hoặc vật liệu chuyên dụng: dùng cho môi trường có yêu cầu kín nước cao, thường thấy trong các dự án khu công nghiệp hay vùng đất yếu có hàm lượng hóa chất cao.

Ngoài xử lý mối nối, chiều dài đốt còn ảnh hưởng đến thẩm mỹ của tuyến mương khi lộ thiên. Tuyến mương dài với nhiều mối nối xử lý không đều tay trông kém gọn gàng và khó bảo trì hơn tuyến được lắp đặt cẩn thận với mối nối đồng đều.

Mối liên hệ giữa 5 thông số và cách đọc tổng thể bảng kỹ thuật

Năm thông số vừa phân tích không hoạt động độc lập. Chúng liên kết với nhau trong một hệ thống: kích thước mặt cắt quyết định lưu lượng thoát, chiều dày thành xác định khả năng chịu lực, mác bê tông ảnh hưởng đến tuổi thọ trong môi trường, cấp chịu tải xác định phạm vi ứng dụng và chiều dài đốt cùng mối nối quyết định chất lượng thi công thực tế.

Khi đọc bảng thông số kỹ thuật từ catalogue, cách tiếp cận hiệu quả là xem xét theo trình tự ứng dụng: trước tiên xác định kích thước mặt cắt từ tính toán thủy lực, sau đó lọc theo cấp tải trọng phù hợp vị trí đặt, tiếp theo kiểm tra mác bê tông so với điều kiện môi trường, và cuối cùng xem chiều dày thành và chiều dài đốt để đánh giá phù hợp với thi công.

Không phải lúc nào cũng tìm được mương U BTCT đáp ứng hoàn hảo tất cả năm thông số cùng một lúc. Khi phải đánh đổi, ưu tiên theo thứ tự: an toàn kết cấu (cấp chịu tải và chiều dày thành) trước, sau đó đến độ bền môi trường (mác bê tông), cuối cùng mới đến tối ưu thủy lực và thi công.

Những tình huống cần tư vấn kỹ sư trước khi lựa chọn

Không phải mọi dự án đều cần tính toán phức tạp. Nhưng có những tình huống mà việc tự chọn sản phẩm dựa trên kinh nghiệm hoặc catalogue đơn thuần tiềm ẩn rủi ro đáng kể:

• Tuyến mương dài hơn 200m chạy qua nhiều loại địa hình khác nhau với thay đổi độ dốc đáng kể giữa các đoạn.
• Vị trí đặt mương có xe tải hạng nặng đi qua thường xuyên nhưng không rõ loại xe và tải trọng tối đa.
• Khu vực có lịch sử lún, sụt hoặc đất yếu chưa được khảo sát địa chất đầy đủ.
• Môi trường tiếp xúc với nước thải công nghiệp hoặc đất phèn có pH dưới 5.

Trong các trường hợp đó, chi phí tư vấn kỹ thuật thường rất nhỏ so với chi phí xử lý sự cố nếu chọn sai sản phẩm. Một tuyến mương U BTCT đặt không đúng thông số có thể phải thay lại toàn bộ sau hai đến ba mùa mưa, kéo theo chi phí đào bới, lắp đặt lại và hoàn trả mặt đường.

Ứng dụng mương U BTCT trong các loại công trình và thông số tham chiếu

Để làm rõ hơn cách áp dụng năm thông số vào thực tế, dưới đây là ba nhóm ứng dụng phổ biến với định hướng thông số tham chiếu tương ứng.

Mương thoát nước đường đô thị và khu dân cư: đây là ứng dụng phổ biến nhất của mương U BTCT. Thông số thường dùng là B300 đến B600, chiều dày thành 60mm đến 80mm, mác B20 đến B25, cấp chịu tải B125 đến C250 tùy vị trí vỉa hè hay mặt đường. Chiều dài đốt 1m là phổ biến nhất.

Mương dẫn nước kênh tưới tiêu nông nghiệp: yêu cầu lưu lượng lớn hơn nên kích thước mặt cắt thường từ B400 đến B800 hoặc lớn hơn. Tải trọng thường nhẹ hơn (cấp A15 đến B125) nhưng yêu cầu về mác bê tông cần xem xét kỹ theo điều kiện đất phèn hoặc đất mặn của từng vùng. Mương U BTCT trong thủy lợi thường kết hợp với tấm đan đậy nắp tại các đoạn giao cắt đường công vụ.

Mương thu nước sân công nghiệp và kho bãi: đây là môi trường khắc nghiệt nhất về tải trọng và hóa chất. Cần mác bê tông B25 đến B30, chiều dày thành 80mm đến 120mm, cấp chịu tải D400 trở lên tại vị trí xe tải ra vào. Xử lý mối nối bằng gioăng cao su hoặc vật liệu không co ngót là khuyến nghị tối thiểu cho môi trường này.

Giữa bảng thông số và thực địa: khoảng cách nào cần chú ý?

Đọc đúng năm thông số kỹ thuật của mương U BTCT trên catalogue là điều kiện cần. Điều kiện đủ là đảm bảo những thông số đó được kiểm chứng bằng thực tế sản phẩm nhận về và điều kiện thi công thực địa.

Một mương U ghi mác B25 trên bảng thông số nhưng được đúc với bê tông thực tế không đạt mác đó vẫn là sản phẩm không đáp ứng yêu cầu. Một tuyến mương được thiết kế đúng thông số nhưng đặt trên nền đất chưa được đầm chặt đủ cũng sẽ lún lệch và hở mối nối trong mùa mưa đầu tiên.

Thông số kỹ thuật cho biết sản phẩm có thể làm gì trong điều kiện lý tưởng. Chất lượng thi công quyết định nó thực sự làm được gì trên thực địa. Hiểu đúng cả hai phía đó là nền tảng để một tuyến mương U BTCT vận hành tốt suốt vòng đời thiết kế.
