TẤM ĐAN 500x500x50mm – PHÂN TÍCH CẤU TẠO, TẢI TRỌNG & TIÊU CHUẨN TCVN

Trong các công trình thoát nước, rãnh kỹ thuật và hố ga nhỏ, tấm đan 500x500x50mm là kích thước phổ biến nhất hiện nay. Sản phẩm này đáp ứng đầy đủ 3 yếu tố quan trọng: độ bền, khả năng chịu tải và tính dễ thi công. Chính vì vậy, các dự án tại Long Thành, Bình Dương, Tây Ninh, Vũng Tàu và các khu dân cư mới tại TP.HCM đều ưu tiên sử dụng loại tấm đan này.

Tuy nhiên, để lựa chọn đúng tấm đan 500x500x50mm, kỹ sư cần hiểu rõ cấu tạo, thông số thép, mác bê tông, độ dày lớp bảo vệ, quy trình đúc và tiêu chuẩn TCVN áp dụng. Những yếu tố này quyết định trực tiếp đến tuổi thọ và khả năng chịu lực của sản phẩm.

Bài viết dưới đây cung cấp phân tích chuyên sâu dưới góc độ kỹ thuật – dựa trên tiêu chuẩn TCVN 5574, TCVN 9139 và kinh nghiệm thực tế của Bê Tông MQB trong sản xuất tấm đan 500x500x50mm cho hàng trăm dự án hạ tầng.

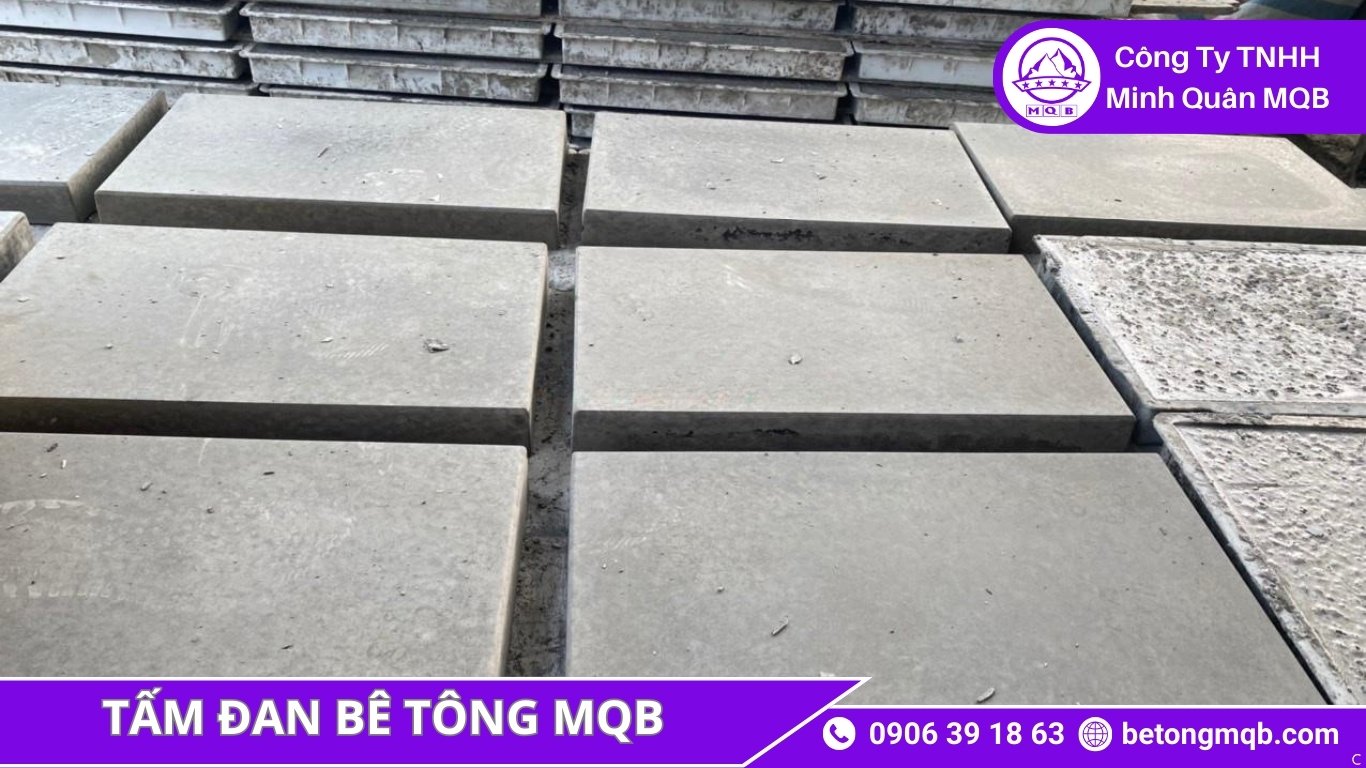

CẤU TẠO CHI TIẾT CỦA TẤM ĐAN 500x500x50mm

Cấu tạo của tấm đan 500x500x50mm gồm 3 phần chính:

1. Kích thước hình học chuẩn

• Dài: 500 mm

• Rộng: 500 mm

• Dày: 50 mm

Đây là kích thước tối ưu cho rãnh dân sinh – tuyến kỹ thuật – hố ga nhỏ, vì:

✓ Trọng lượng vừa phải → dễ lắp đặt
✓ Tương thích với đa phần rãnh 300×400mm hoặc 400×500mm
✓ Dễ thay thế khi hư hỏng

2. Cốt thép bên trong (thép lưới)

Tấm đan sử dụng:

• Thép Ø4 – Ø6

• Bố trí dạng lưới

• Khoảng cách: 100 – 120 mm

• Lớp bê tông bảo vệ thép ≥ 15–20 mm

Cốt thép quyết định khả năng chịu tải và khả năng chống nứt của tấm đan 500x500x50mm.

3. Bê tông mác cao

• Mác bê tông: M300 – M350

• Độ sụt bê tông phù hợp đúc tấm

• Sử dụng đá 1×2 hoặc cát sạch

Bê tông mác cao giúp tăng:

✓ Khả năng chịu nén
✓ Khả năng chống va đập
✓ Độ bền khi chịu tác động thời tiết

BẢNG THÔNG SỐ KỸ THUẬT CHUẨN CỦA TẤM ĐAN 500x500x50mm

Bảng 1 – Thông số kỹ thuật chung

Hạng mục	Quy cách tiêu chuẩn
Kích thước	500×500 mm
Độ dày	50 mm
Mác bê tông	M300 – M350
Cốt thép	Ø4–Ø6, a100–120
Lớp bảo vệ thép	≥ 20 mm
Trọng lượng	18–22 kg
Bề mặt	Nhám – chống trượt
Chịu tải	Dân sinh – tải nhẹ
Tiêu chuẩn	TCVN 5574 – TCVN 9139

Bảng 2 – Các dạng bề mặt tấm đan

Loại bề mặt	Đặc điểm
Nhám thường	Bám chân – thi công nhanh
Nhám rãnh	Chống trượt cao

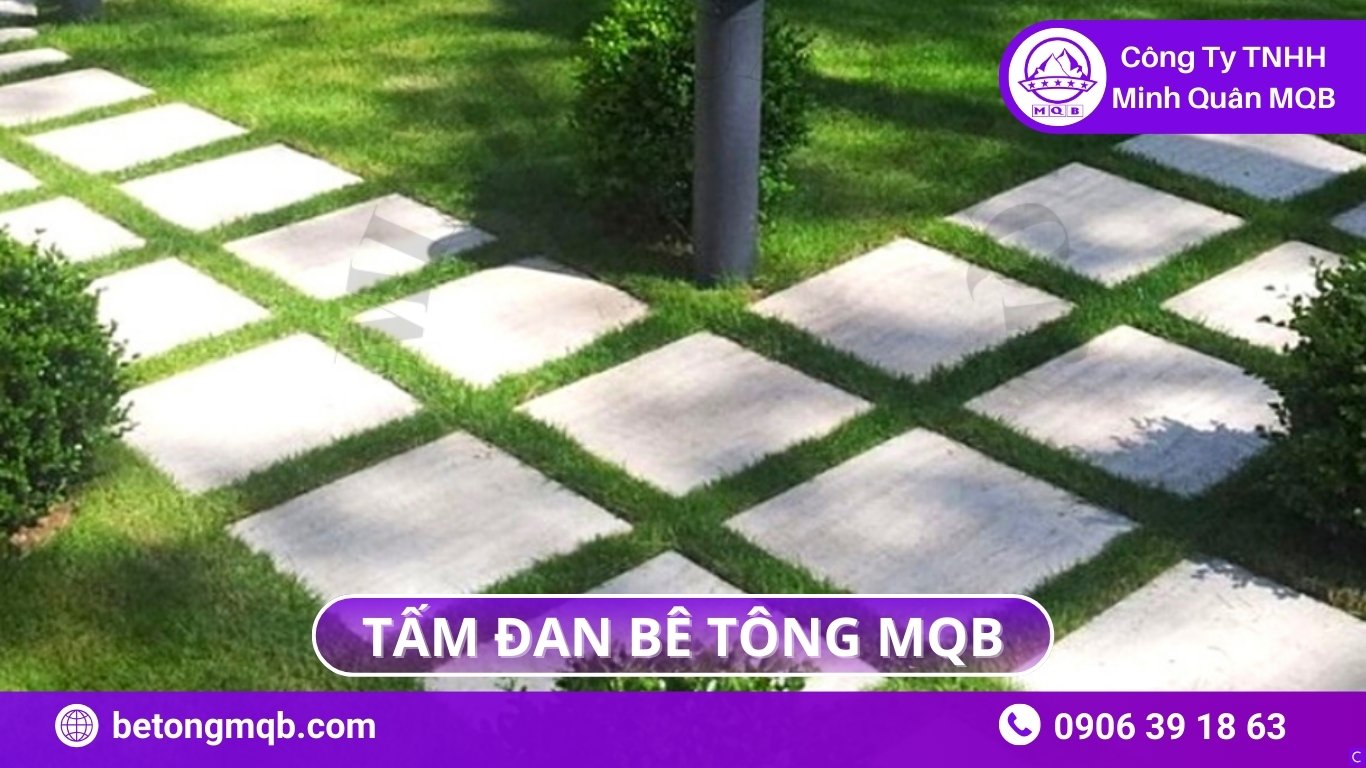

Hoa văn nổi	Ứng dụng cho cảnh quan
Bề mặt mờ	Dùng trong khu dân cư

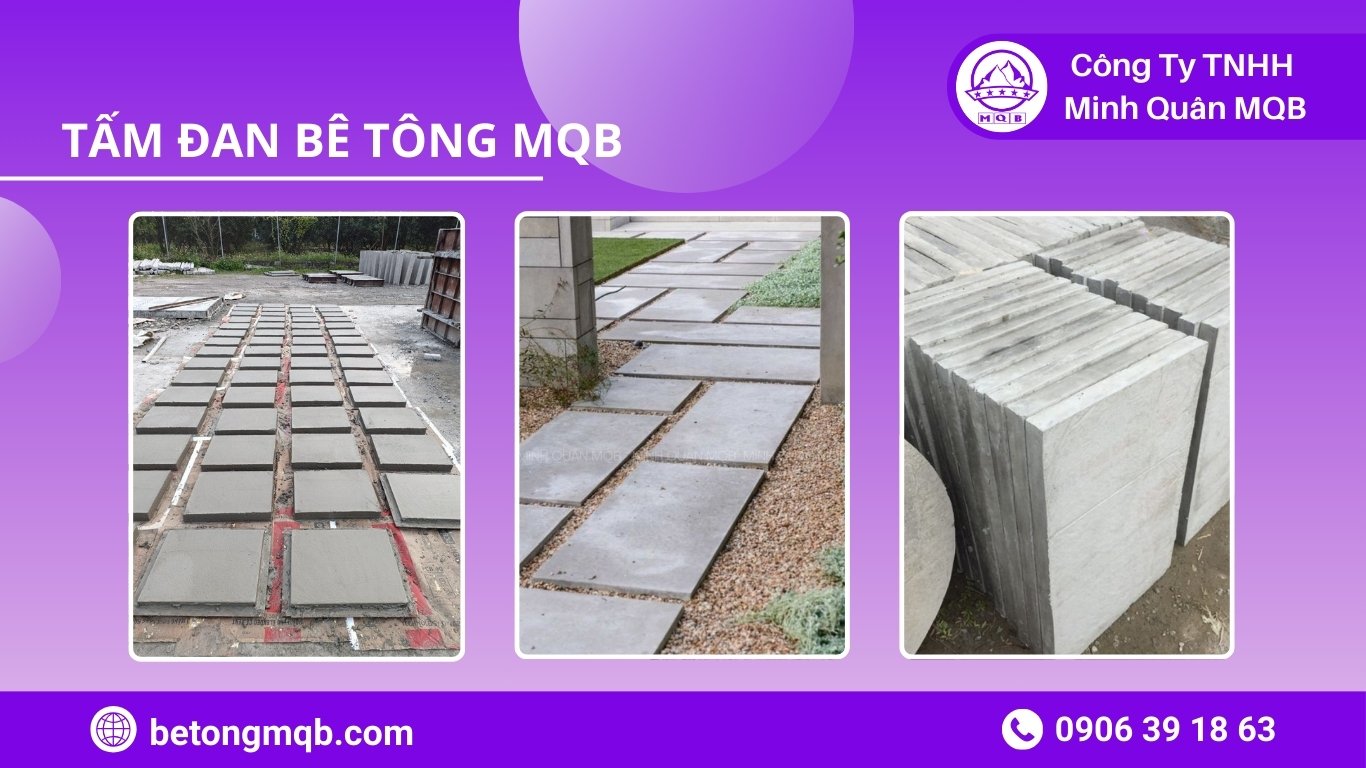

PHÂN TÍCH TẢI TRỌNG CỦA TẤM ĐAN 500x500x50mm

Độ dày 50mm phù hợp cho:

• Tải trọng dân sinh

• Xe máy – xe ba gác

• Xe bán tải tải nhẹ

• Tải trọng kỹ thuật trong KDC

Dưới đây là bảng phân tích tải trọng theo từng loại:

Bảng 3 – Phân tích tải trọng

Loại tải trọng	Mức độ phù hợp
Người đi bộ	100% phù hợp
Xe máy	100% phù hợp
Xe ba gác	90% phù hợp
Xe tải nhẹ < 1 tấn	Tùy cốt thép
Xe nâng nhỏ	Cần tăng thép Ø6–Ø8
Container	Không phù hợp

Nếu cần chịu tải nặng, MQB có thể sản xuất:

✓ Tấm dày 60mm
✓ Tăng thép Ø6–Ø8
✓ Mác M350–M400

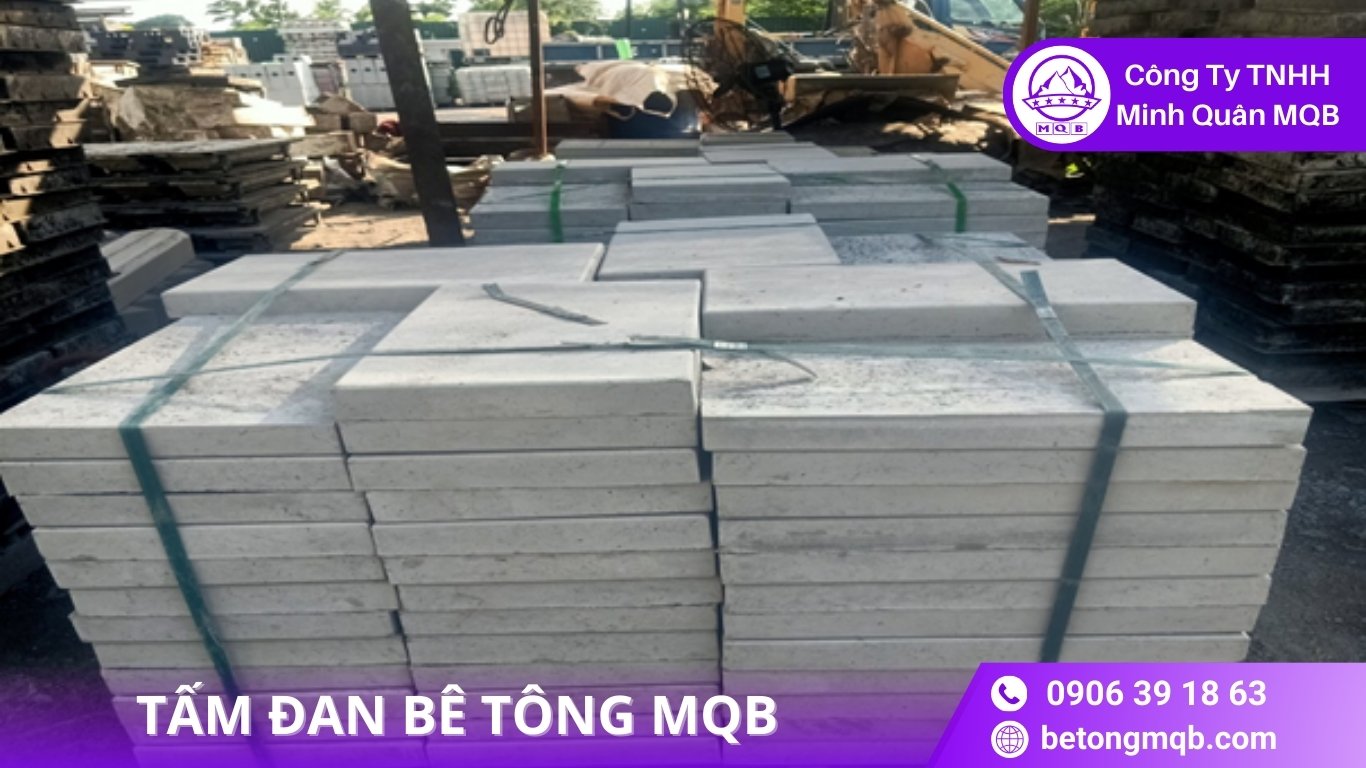

QUY TRÌNH SẢN XUẤT TẤM ĐAN 500x500x50mm TẠI MQB

MQB áp dụng quy trình 5 bước:

1. Chuẩn bị khuôn thép kích thước chính xác

Khuôn thép dày, vuông góc, đảm bảo tấm đan phẳng – đẹp – không cong.

2. Trộn bê tông bằng trạm trộn công suất lớn

Kiểm soát chặt: độ sụt – tỷ lệ cát/đá – xi măng.

3. Đầm rung tần số cao

Loại bỏ bọt khí, làm bê tông đặc chắc.

4. Bảo dưỡng 7–14 ngày

Đảm bảo mác bê tông đạt chuẩn TCVN.

5. Kiểm định – giao hàng

Kiểm tra độ phẳng, kích thước, thép, bề mặt trước khi xuất xưởng.

Nhờ quy trình này, tấm đan 500x500x50mm từ MQB có độ bền vượt trội.

CÁC YẾU TỐ ẢNH HƯỞNG ĐẾN ĐỘ BỀN tấm đan 500x500x50mm

1. Chất lượng bê tông đầu vào

Cát – đá – xi măng phải đạt chuẩn, sạch và không lẫn tạp chất.

2. Quy trình đầm rung

Nếu đầm không đủ, bê tông dễ rỗ mặt – giảm cường độ.

3. Thiết kế cốt thép

Cốt thép thấp → tấm dễ nứt khi chịu tải.

4. Bảo dưỡng bê tông

Bảo dưỡng không đúng → bê tông “chết non”, giảm tuổi thọ.

5. Môi trường sử dụng

• Khu vực biển: cần lớp bảo vệ thép lớn hơn

• Khu vực xe tải: cần tăng thép

Đây đều là những yếu tố mà kỹ sư cần cân nhắc khi chọn tấm đan 500x500x50mm.

SO SÁNH TẤM ĐAN 500x500x50mm VỚI LOẠI DÀY 60mm

Bảng 4 – So sánh 50mm vs 60mm

Tiêu chí	Loại 50mm	Loại 60mm
Mác bê tông	M300–M350	M350–M400
Cốt thép	Ø4–Ø6	Ø6–Ø8
Tải trọng	Dân sinh – kỹ thuật	Xe tải nhẹ – xe nâng
Trọng lượng	18–22kg	24–32kg
Giá thành	Thấp hơn	Cao hơn
Thời gian thi công	Nhanh	Trung bình
Ứng dụng	Rãnh dân sinh	Rãnh công nghiệp

Tùy theo dự án, việc chọn đúng loại sẽ tối ưu chi phí và độ bền dài hạn.

LÝ DO KỸ SƯ ƯU TIÊN SỬ DỤNG TẤM ĐAN 500x500x50mm TẠI CÁC DỰ ÁN HIỆN NAY

1. Dễ thi công – dễ thay thế

Trọng lượng nhẹ, kích thước chuẩn, phù hợp rãnh dân sinh.

2. Phù hợp hầu hết rãnh kỹ thuật

Không cần chỉnh sửa mặt bằng nhiều.

3. Giá thành tối ưu nhưng vẫn đảm bảo chất lượng

Hiệu quả kinh tế cao.

4. Pháp lý – tiêu chuẩn rõ ràng

Được áp dụng rộng rãi trong các dự án ngân sách và tư nhân.

MQB – NHÀ SẢN XUẤT TẤM ĐAN 500x500x50mm UY TÍN TẠI MIỀN NAM

MQB là đơn vị chuyên sản xuất tấm đan 500x500x50mm với ưu điểm:

Không cong vênh – không rỗ khí

Nhờ khuôn thép chuẩn và đầm rung tần số cao.

Mác bê tông đạt chuẩn TCVN

Kiểm định định kỳ tại phòng thí nghiệm.

Giao nhanh toàn miền Nam

TPHCM – Đồng Nai – Bình Dương – Long Thành – Tây Ninh – Vũng Tàu.

Sản xuất số lượng lớn

Đáp ứng dự án quy mô lớn.

Hỗ trợ kỹ thuật

Tư vấn tải trọng – thép – cấu tạo phù hợp từng công trình.

MQB hiện cung cấp tấm đan cho nhiều dự án tuyến rãnh – khu dân cư – KCN.

KẾT LUẬN

Tấm đan 500x500x50mm là lựa chọn tối ưu cho rãnh thoát nước – rãnh kỹ thuật – hố ga dân sinh. Khi chọn đúng cấu tạo – tiêu chuẩn – nhà cung cấp, sản phẩm có thể đạt tuổi thọ hàng chục năm.

Nếu bạn đang cần tấm đan chất lượng cao, hãy liên hệ MQB để được tư vấn kỹ thuật và báo giá nhanh nhất.

THÔNG TIN LIÊN HỆ:

HOTLINE: 0906 39 18 63 – 0906 86 26 96 (Zalo)
Máy bàn: 02862 789 955
Website: betongmqb.com | vlxdminhquan.com | khuonbetong.com
Email: minhquanmqb2015@gmail.com

FAQ:

1. Tấm đan 500x500x50mm chịu được tải trọng bao nhiêu?

tấm đan MQB chịu tải trọng cao cho công trình dân sinh – kỹ thuật. Nếu cần chịu tải xe nâng hoặc tải nặng hơn, MQB có thể tăng thép và độ dày.

2. MQB có cung cấp loại 60mm hoặc mác M400 không?

Có. MQB nhận sản xuất theo yêu cầu dự án.

3. Tấm đan có bị trơn khi trời mưa không?

Không. MQB sản xuất bề mặt nhám hoặc rãnh chống trượt.

4. Có thể sản xuất theo kích thước riêng?

Có. MQB nhận sản xuất nhiều kích thước: 600×600, 700×700…

5. MQB giao hàng ở khu vực nào?

Giao toàn miền Nam: Đồng Nai, Bình Dương, Tây Ninh, Vũng Tàu, TPHCM…
