5 BƯỚC CHỐT TẤM ĐAN NẮP MƯƠNG CHỮ U CHỊU TẢI XE NÂNG KHÔNG VỠ MÉP

tấm đan nắp mương chữ U chịu tải xe nâng là hạng mục nhiều công trình nhà xưởng và kho bãi ở miền Nam “đau đầu” nhất, vì chỉ cần sai một thông số nhỏ là phát sinh vỡ mép, kênh nắp, rung ồn, rồi kéo theo rò rỉ và lún gối. tấm đan nắp mương chữ U chịu tải xe nâng không giống nắp mương khu dân cư, vì tải trọng xe nâng là tải tập trung, tác động lặp lại theo vệt bánh, lại có tải động khi tăng tốc–phanh–quay đầu.

Điểm đáng nói là nhiều nơi vẫn chọn nắp theo thói quen: “tấm dày hơn chút là được”, hoặc “đúng mác bê tông là ổn”. Thực tế, vỡ nắp xe nâng thường không đến từ mác bê tông thấp, mà đến từ 4 nguyên nhân: tải động bị đánh giá thiếu, gối tựa sai, chiều dày–cốt thép không phù hợp, và nền/gối lún làm lệch tải.

Bài này đi theo tư duy kỹ sư hiện trường: chốt tải theo đúng cách, chốt cấu hình tấm theo đúng điểm đặt bánh, và khóa rủi ro thi công–nghiệm thu để hệ mương vận hành bền.

Vì sao xe nâng “phá nắp” nhanh hơn xe tải trong nhiều trường hợp

Nhiều người ngạc nhiên: xe nâng nhỏ hơn xe tải, sao lại hay làm nứt vỡ nắp hơn. Lý do nằm ở cơ học tải:

Xe nâng có tải tập trung cao trên diện tích tiếp xúc nhỏ (bánh đặc, bề rộng lốp nhỏ).
Xe nâng phanh–đề pa–quay đầu liên tục, tạo tải động và lực ngang làm “cạy” mép gối.
Vệt chạy lặp lại đúng một đường, khiến ứng suất lặp làm nứt mỏi phát triển nhanh.
Xe nâng thường chạy sát mép hành lang kỹ thuật, bánh xe dễ đặt đúng vùng “nhạy” gần gối tựa.

Do đó, khi bạn triển khai tấm đan nắp mương chữ U chịu tải xe nâng, phải chốt theo đúng bài toán tải tập trung + tải động, không dùng cách nghĩ “xe nhẹ thì nắp nhẹ”.

Tấm đan nắp mương chữ U chịu tải xe nâng

Một cấu hình tấm đan nắp mương chữ U chịu tải xe nâng chỉ bền khi đồng thời đạt 4 lớp điều kiện:

Đúng tải khai thác: có biên an toàn cho tải động.
Đúng hình học đặt tải: điểm đặt bánh nằm trên vùng chịu lực tốt, không “cắn” vào mép gối.
Đúng kết cấu tấm: chiều dày tấm + cốt thép chịu lực + lớp bảo vệ cốt thép phù hợp môi trường.
Đúng điều kiện gối và nền: gối tựa phẳng–đủ dài, nền lót ổn định, chống kênh nắp và chống lún gối.

5 bước dưới đây sẽ giúp bạn chốt đủ 4 lớp này.

Bước 1: Xác định tải trọng xe nâng theo “tải làm việc”, không lấy mỗi tải danh định

Sai lầm phổ biến nhất là lấy tải danh định (ví dụ “xe nâng 3 tấn”) rồi suy ra nắp. Nhưng trên thực tế, tải tác dụng lên bánh phụ thuộc:

tổng trọng lượng xe + hàng (không chỉ tải nâng danh định)
vị trí trọng tâm khi nâng hàng (nâng cao/đưa càng ra)
phân bố tải lên bánh trước/bánh sau (bánh trước thường chịu nhiều hơn)
tốc độ chạy và thao tác (phanh gấp, quay đầu)

Vì vậy, khi chốt tấm đan nắp mương chữ U chịu tải xe nâng, bạn cần ít nhất 3 thông tin từ đơn vị vận hành: loại xe, tải hàng thường xuyên, và kịch bản chạy (tốc độ/điểm quay đầu). Nếu không có đủ, hãy dùng biên an toàn cao hơn để tránh “đủ trên giấy – thiếu ngoài hiện trường”.

Một lưu ý kỹ thuật quan trọng: tải trọng động có thể làm ứng suất tăng đáng kể so với trạng thái tĩnh. Do đó, chốt cấu hình chỉ theo tĩnh tải sẽ khiến nắp xuống cấp rất nhanh.

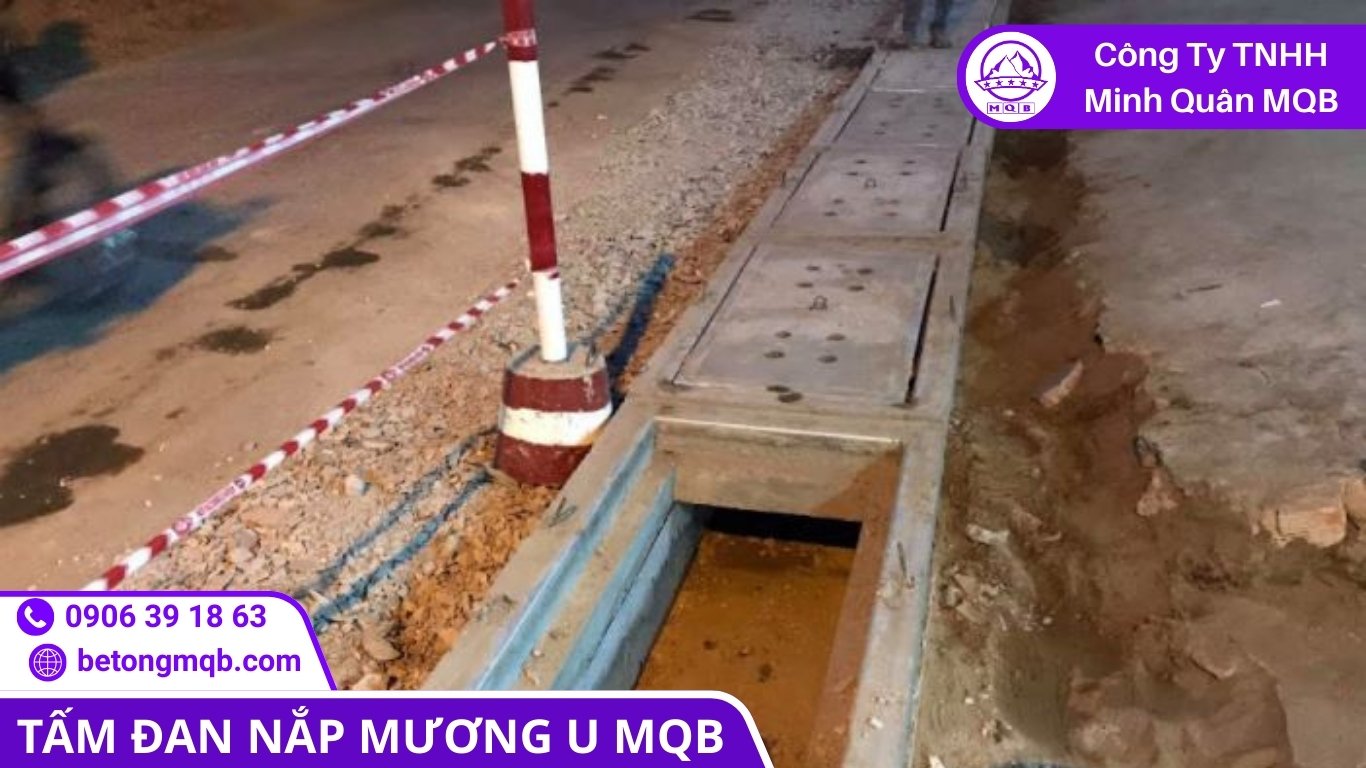

Bước 2: Chốt “điểm đặt bánh” và bề rộng lốp để tránh phá mép gối

Vỡ mép thường xảy ra khi bánh xe chạy sát vùng gối tựa, hoặc bánh “đè” lên phần tấm không được đỡ đầy đủ. Lúc đó, tấm giống như một dầm hẫng ngắn, chịu lực cắt và mô men lớn tại mép gối, rất dễ sứt mẻ.

Với tấm đan nắp mương chữ U chịu tải xe nâng, bạn cần chốt:

bề rộng lốp và khoảng cách 2 bánh
vệt chạy thực tế so với tim tuyến mương
điểm hay quay đầu/phanh (nơi tải ngang lớn)

Nếu tuyến bắt buộc xe nâng chạy sát mép, phải tăng mức “chịu lực vùng biên” bằng cách: tăng chiều dày tấm, tăng cốt thép vùng gối, và đặc biệt là đảm bảo gối tựa đủ dài–phẳng. Nhiều công trình vỡ nắp không phải vì tấm yếu, mà vì gối tựa ngắn hoặc lún lệch khiến bánh xe “đánh” vào mép.

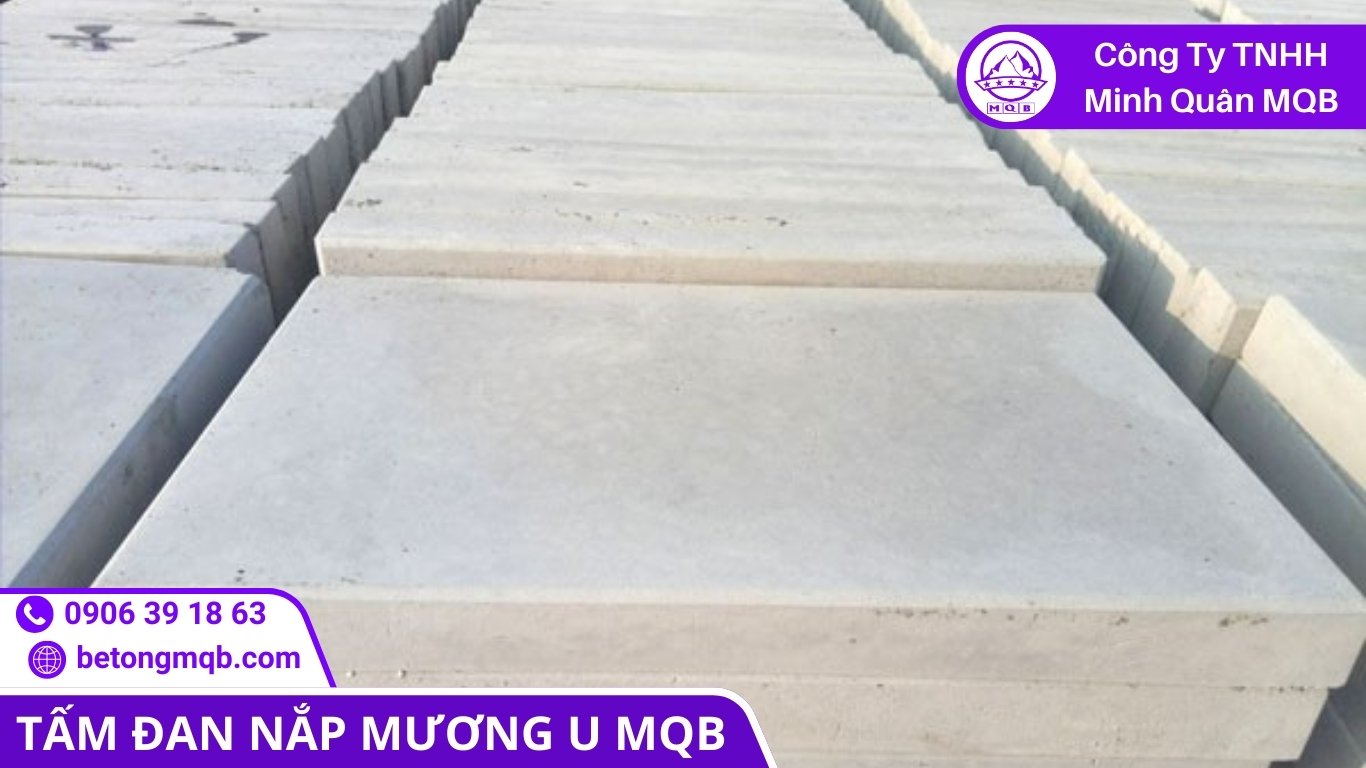

Bước 3: Chốt chiều dày tấm, cốt thép chịu lực và lớp bảo vệ cốt thép theo môi trường vận hành

Đây là phần “cốt lõi kết cấu”. Khi đã có tải và điểm đặt bánh, bạn mới chốt cấu hình tấm. Một tấm nắp chịu xe nâng cần quan tâm 3 điểm:

(1) Chiều dày tấm
Chiều dày quyết định độ cứng, giảm độ võng và giảm nứt mỏi. Tấm mỏng sẽ võng nhiều, làm mạch tiếp xúc gối bị “cạy” liên tục, dẫn đến nứt phát triển.

(2) Cốt thép chịu lực
Không chỉ “có thép” mà là bố trí thép đúng vùng chịu lực (vùng gối và vùng giữa nhịp). Nếu bố trí thép không hợp lý, tấm vẫn nứt tại vị trí ứng suất lớn dù tổng lượng thép không nhỏ.

(3) Lớp bảo vệ cốt thép
Nhà xưởng, kho bãi thường có nước rửa sàn, dầu mỡ, đôi khi có môi trường ăn mòn nhẹ. Nếu lớp bảo vệ cốt thép kém, nước và ion xâm nhập sẽ gây ăn mòn thép, làm nứt do trương nở, khiến tấm hư nhanh hơn.

Vì vậy, khi chọn tấm đan nắp mương chữ U chịu tải xe nâng, bạn phải coi đây là cấu kiện chịu lực dài hạn, không phải nắp “tạm đậy”.

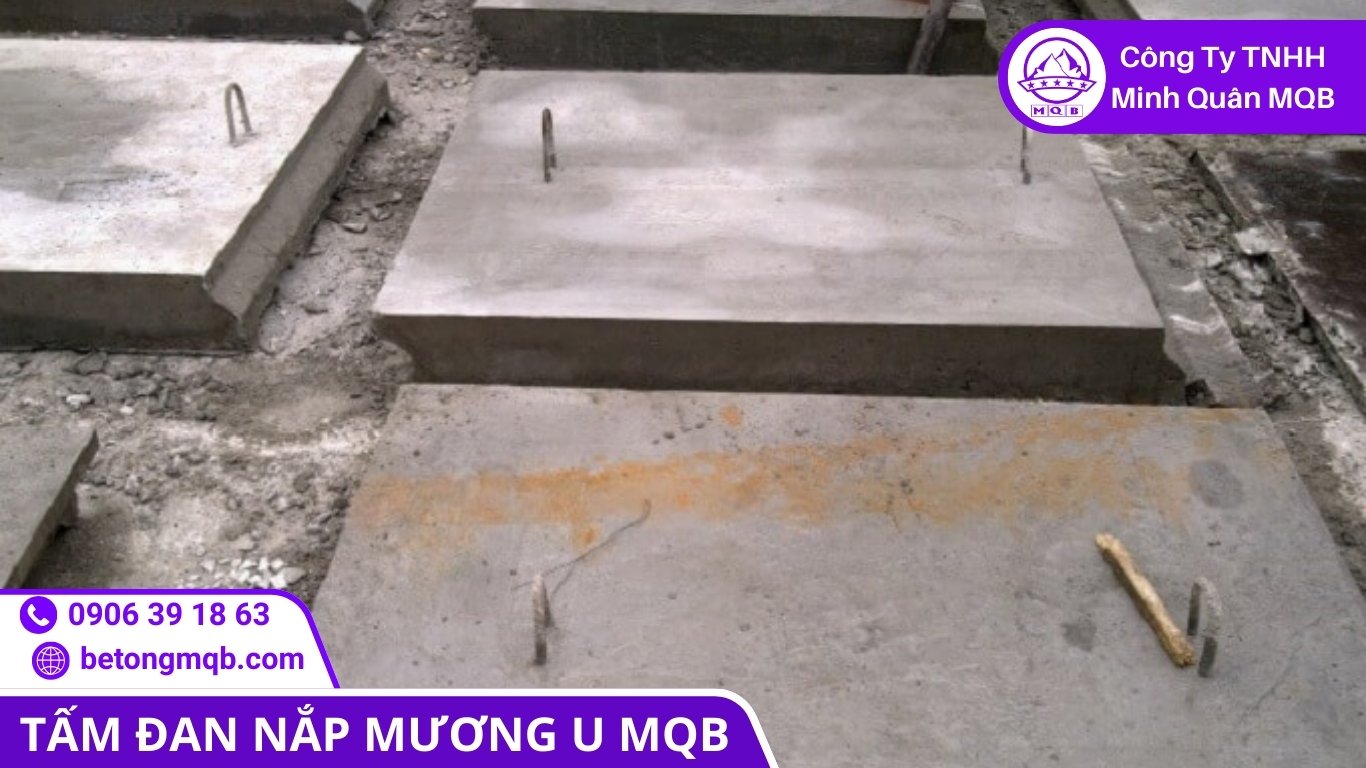

Bước 4: Chốt gối tựa, chống kênh nắp và khe hở lắp ghép để khóa độ ổn định

Nắp xe nâng hư nhanh thường đi kèm 2 biểu hiện: kênh nắp và xê dịch. Cả hai đều liên quan đến gối tựa và khe hở lắp ghép.

Gối tựa phải đủ dài, phẳng và đồng đều. Gối ngắn tạo ứng suất mép lớn. Gối lồi lõm tạo điểm tì cục bộ làm sứt góc.

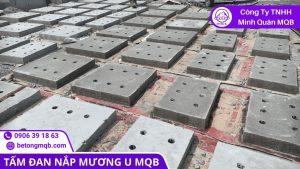

Chống kênh nắp phải được kiểm soát ngay khi lắp: đặt tấm xuống mà “bập bênh” là dấu hiệu gối chưa ổn, hoặc tấm cong vênh.

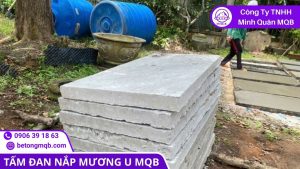

Khe hở lắp ghép phải đủ để tháo lắp bảo trì nhưng không được quá lớn gây xê dịch. Xe nâng chạy qua tạo lực ngang có thể “đẩy” tấm nếu khe hở quá rộng hoặc không có cơ chế chống xô.

Đặc thù xe nâng là có lực ngang khi quay đầu. Nếu tấm không được “khóa vị trí” tốt, dần dần sẽ xê dịch, tạo gờ, rồi vỡ mép. Do đó, tấm đan nắp mương chữ U chịu tải xe nâng phải được nghiệm thu ở trạng thái “ổn định lắp đặt”, không chỉ nghiệm thu kích thước.

Bước 5: Chốt nền lót, chống lún gối và nghiệm thu theo đoạn để tránh sai số cộng dồn

Bạn có thể chọn tấm rất tốt, nhưng nền lót kém thì vẫn hư. Khi nền dưới gối bị lún, gối tựa mất phẳng, tấm sẽ chịu lực lệch. Xe nâng chạy nhiều làm lún tăng nhanh, rồi vỡ mép xảy ra như hệ quả tất yếu.

Với tấm đan nắp mương chữ U chịu tải xe nâng, cần chú ý:

nền lót phải ổn định, đầm chặt đúng yêu cầu
khu vực gối tựa cần đặc biệt phẳng và chắc
ưu tiên nghiệm thu theo đoạn ngắn để phát hiện lún/độ phẳng bất thường sớm

Nghiệm thu theo đoạn giúp bạn không “đổ lỗi” cho vật tư khi thực tế lỗi nằm ở nền. Nếu đoạn đầu có dấu hiệu kênh nắp hoặc rung, phải xử lý ngay trước khi đi tiếp.

Bảng chốt cấu hình theo rủi ro vận hành (dùng để trao đổi nhanh với TVGS/Chủ đầu tư)

Điều kiện vận hành	Rủi ro chính	Thứ cần ưu tiên khi chốt	Điểm nghiệm thu bắt buộc
Xe nâng quay đầu nhiều	Lực ngang, xê dịch, kênh nắp	Chống kênh nắp, khóa vị trí, gối tựa phẳng	Thử bập bênh, kiểm tra khe hở lắp ghép
Xe nâng chạy sát mép	Vỡ mép gối, sứt góc	Tăng chịu lực vùng biên, gối tựa đủ dài	Kiểm tra gối tựa, quan sát sứt mép sớm
Nền yếu/cải tạo	Lún gối, gãy cao độ	Nền lót, chống lún gối	Kiểm tra cao độ gối, đo độ phẳng theo đoạn
Môi trường ẩm/dầu mỡ	Ăn mòn, nứt do thép	Lớp bảo vệ cốt thép, bề mặt tấm	Kiểm tra bề mặt, hồ sơ lô và bảo dưỡng
Tần suất chạy dày	Nứt mỏi, võng tăng	Chiều dày tấm + cốt thép chịu lực	Theo dõi độ võng/âm rung sau 7–30 ngày

Checklist “5 bước chốt” để tránh vỡ nắp xe nâng

Xác định tải trọng xe nâng theo tải làm việc và có biên an toàn cho tải trọng động
Chốt điểm đặt bánh và bề rộng lốp, tránh vệt chạy cắn vào mép gối
Chốt chiều dày tấm, cốt thép chịu lực và lớp bảo vệ cốt thép theo môi trường
Chốt gối tựa phẳng–đủ dài, chống kênh nắp và khe hở lắp ghép hợp lý
Chốt nền lót chống lún gối, nghiệm thu theo đoạn để khóa sai số sớm

Bê Tông MQB – Đơn vị cung cấp mương U & tấm đan nắp mương uy tín hơn 10 năm

Với các công trình nhà xưởng, kho bãi, hành lang kỹ thuật tại miền Nam, MQB tập trung đúng “điểm đau” của chủ đầu tư: nắp vỡ gây nguy hiểm, dừng vận hành và tốn chi phí sửa.

Khi bạn triển khai tấm đan nắp mương chữ U chịu tải xe nâng, MQB hỗ trợ theo hướng kỹ thuật thực dụng:

Tư vấn chốt tải theo tải làm việc, kịch bản quay đầu/phanh để tránh thiếu tải động.
Đề xuất cấu hình tấm đồng bộ với mương U và điều kiện gối tựa, giảm kênh nắp.
Hỗ trợ phương án nghiệm thu theo đoạn và nhịp giao hàng phù hợp tiến độ công trường miền Nam.

Mục tiêu của MQB là giúp tuyến mương sau bàn giao chạy ổn qua nhiều chu kỳ vận hành, không “hư vì chi tiết nhỏ”.

Kết bài: Đúng 5 bước thì nắp bền, sai 1 bước là trả giá bằng vỡ mép

Nếu bạn muốn nắp mương chịu xe nâng vận hành bền, đừng chỉ nhìn mác bê tông. Hãy làm đúng 5 bước: chốt tải làm việc + tải động, chốt điểm đặt bánh, chốt chiều dày–thép–cover, chốt gối tựa chống kênh và chốt nền lót chống lún. Khi đó, tấm đan nắp mương chữ U chịu tải xe nâng sẽ ổn định, ít rung, ít nứt và dễ nghiệm thu.

Liên hệ MQB để nhận tư vấn cấu hình theo loại xe nâng, vệt chạy và điều kiện nền thực tế của công trình.
