Thiết bị đo hàm lượng bọt khí bê tông HC-7

Trong kiểm định chất lượng bê tông hiện nay, hàm lượng bọt khí là chỉ tiêu bắt buộc nhằm đánh giá độ đặc, độ bền và khả năng chống thấm của hỗn hợp bê tông tươi.

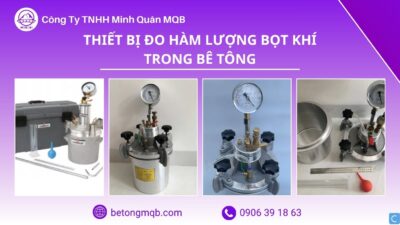

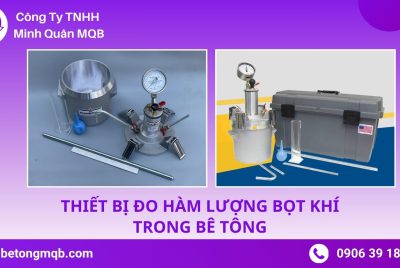

1. Giới thiệu thiết bị đo hàm lượng bọt khí bê tông HC-7

Thiết bị đo hàm lượng bọt khí bê tông HC-7 là dòng sản phẩm phổ biến trong các phòng thí nghiệm vật liệu xây dựng, trung tâm kiểm định chất lượng công trình.

Thiết bị giúp xác định chính xác tỷ lệ khí trong hỗn hợp bê tông tươi, theo đúng tiêu chuẩn TCVN 3111:2022 và ASTM C231, đảm bảo bê tông đạt yêu cầu về cường độ, độ bền và tuổi thọ công trình.

2. Thông số kỹ thuật thiết bị đo hàm lượng bọt khí HC-7

Thông số kỹ thuật	Giá trị – Đặc điểm
Model	HC-7
Xuất xứ	Trung Quốc
Thương hiệu	Natraco
Tiêu chuẩn áp dụng	TCVN 3111:2022 / ASTM C231
Thể tích thùng chứa mẫu	7 lít
Thang đo	0 – 10 %
Kích thước cốt liệu tối đa	40 mm
Chất liệu thân thiết bị	Nhôm hợp kim chống gỉ
Áp suất làm việc	0 – 1 MPa
Trọng lượng	Khoảng 8–10 kg
Sai số đo	±0.25%
Ứng dụng	Đo hàm lượng bọt khí trong bê tông tươi
Phụ kiện kèm theo	Bơm tay khí nén, van, nắp khóa, đồng hồ áp suất

3. Cấu tạo và nguyên lý hoạt động chi tiết

Thiết bị đo hàm lượng bọt khí bê tông HC-7 được thiết kế chắc chắn, chính xác và thân thiện với người vận hành. Mỗi chi tiết cấu tạo đều có vai trò quan trọng trong việc đảm bảo độ kín khí, độ ổn định áp suất và khả năng đọc chính xác kết quả.

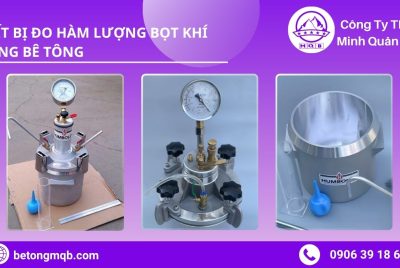

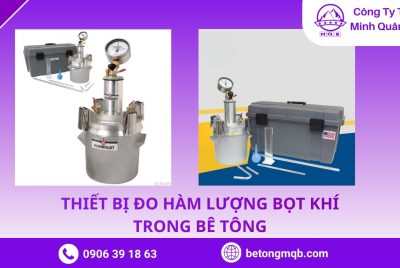

Cấu tạo của thiết bị đo hàm lượng bọt khí HC-7

Thiết bị gồm ba bộ phận chính:

1️⃣ Buồng chứa mẫu (7 lít):

Đây là phần chính của thiết bị, được làm bằng nhôm hợp kim chống gỉ, có khả năng chịu va đập và áp lực cao.

• Dung tích buồng chứa: 7 lít tiêu chuẩn theo TCVN 3111:2022.

• Thành buồng dày, giúp duy trì độ kín tuyệt đối khi nén khí.

• Đáy và nắp được gia công phẳng để đảm bảo độ ổn định và chính xác khi đo.

2️⃣ Nắp đậy kín khí:

Phần nắp có gắn đồng hồ áp suất, van nạp, van xả và khóa siết, giúp tạo buồng kín tuyệt đối giữa không khí và mẫu bê tông.

• Van nạp khí: dùng để đưa khí nén vào buồng đo.

• Van xả: cân bằng áp suất hoặc thoát khí dư sau khi đo.

• Khóa siết nhanh: giúp đóng mở dễ dàng, tiết kiệm thời gian thao tác.

3️⃣ Bơm tay & đồng hồ đo:

Hệ thống bơm tay cơ khí tạo ra áp suất khí nén ổn định trong buồng đo.

• Đồng hồ đo áp suất hiển thị trực tiếp kết quả dưới dạng % hàm lượng bọt khí (0–10%).

• Độ chia vạch rõ ràng, sai số nhỏ hơn ±0.25%, giúp người dùng dễ quan sát và ghi nhận chính xác kết quả.

Nguyên lý hoạt động của thiết bị

Thiết bị HC-7 hoạt động dựa trên nguyên lý áp suất khí nén kết hợp với định luật Archimedes.

Khi bơm khí nén vào buồng chứa bê tông, không khí sẽ nén xuống phần mẫu bên trong. Lúc này:

• Phần bọt khí có sẵn trong hỗn hợp bê tông sẽ bị nén lại, làm thay đổi áp suất trong buồng đo.

• Sự chênh lệch áp suất giữa trước và sau khi nén được đồng hồ chuyển đổi thành tỷ lệ phần trăm bọt khí trong mẫu bê tông.

→ Nhờ nguyên lý này, kỹ sư có thể xác định chính xác hàm lượng bọt khí (0–10%), từ đó đánh giá chất lượng và độ đồng nhất của hỗn hợp bê tông tươi.

So với phương pháp thủ công, thiết bị đo bọt khí giúp rút ngắn thời gian thí nghiệm, tăng độ chính xác và giảm sai số do con người.

4. Quy trình xác định hàm lượng bọt khí theo TCVN 3111:2022

Bước	Mô tả thao tác	Ghi chú kỹ thuật
1.	Chuẩn bị mẫu bê tông tươi, trộn đều và lấy mẫu đại diện.	Tránh để bọt khí thoát ra trước khi đo.
2.	Đổ mẫu vào buồng chứa 7L, chia làm 3 lớp và đầm chặt.	Dùng thanh đầm 25 lần/lớp.
3.	Đậy nắp, khóa van và nạp khí nén bằng bơm tay.	Áp suất theo vạch tiêu chuẩn.
4.	Xả khí và đọc chỉ số % bọt khí trên đồng hồ.	Ghi kết quả trung bình 3 lần đo.
5.	Làm sạch thiết bị sau khi đo.	Đảm bảo độ chính xác cho lần sau.

5. Hàm lượng bọt khí cho phép trong bê tông

Theo quy định, hàm lượng bọt khí cho phép trong bê tông nặng dao động từ 1% – 4%, tùy loại bê tông và mục đích sử dụng:

Loại bê tông	Hàm lượng bọt khí cho phép (%)	Tác dụng
Bê tông thường	1 – 2	Đảm bảo độ đặc chắc, tăng cường độ nén.
Bê tông có phụ gia khí	3 – 4	Cải thiện tính công tác, chống nứt.
Bê tông chịu băng giá	4 – 6	Tăng khả năng kháng đông, giảm thấm nước.

Nếu hàm lượng vượt quá giới hạn, bê tông sẽ giảm cường độ, xuất hiện rỗ khí và giảm độ bền lâu.
→ Vì vậy, sử dụng thiết bị đo bọt khí HC-7 là cách hiệu quả để kiểm soát chất lượng bê tông ngay tại hiện trường.

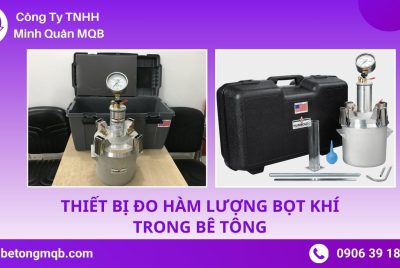

6. Ứng dụng thực tế của thiết bị HC-7

Với thiết kế tiêu chuẩn, thiết bị đo hàm lượng bọt khí HC-7 được sử dụng rộng rãi trong hầu hết các khâu kiểm định và kiểm soát chất lượng bê tông, từ phòng thí nghiệm đến công trường.

Trong phòng thí nghiệm VLXD:

Dùng để kiểm tra mẫu bê tông tươi trước khi đúc mẫu nén.
Giúp kỹ sư xác định nhanh mức khí dư trong hỗn hợp, đảm bảo mẫu đạt chuẩn trước khi đem đi kiểm tra cường độ.

Tại trung tâm kiểm định chất lượng công trình:

HC-7 được xem là thiết bị bắt buộc trong bộ dụng cụ thí nghiệm bê tông theo quy chuẩn của Bộ Xây dựng.
Nó giúp kiểm tra độc lập chất lượng bê tông được lấy tại công trình thực tế – một trong những bước đảm bảo công trình đạt tiêu chuẩn an toàn kỹ thuật.

Trong nhà máy sản xuất bê tông thương phẩm:

Giúp kiểm soát tỷ lệ bọt khí trong từng mẻ trộn, tránh hiện tượng rỗ, phân tầng hay giảm cường độ bê tông thành phẩm.

Tại các công trình cầu – đường – cao tầng – thủy lợi:

Khi đổ bê tông khối lớn hoặc thi công ngoài trời, việc kiểm tra bọt khí giúp điều chỉnh cấp phối và thời gian trộn phù hợp, tránh bê tông bị khô nhanh, giảm nứt co ngót.

Trong các cơ sở đào tạo và viện nghiên cứu:

Dùng để giảng dạy và mô phỏng thí nghiệm kiểm định vật liệu, giúp sinh viên hiểu rõ hơn về ảnh hưởng của khí trong bê tông.

7. Ưu điểm nổi bật của thiết bị đo hàm lượng bọt khí HC-7 MQB

1️⃣ Thiết kế tiêu chuẩn quốc tế – độ bền cao:

• Chất liệu nhôm hợp kim nhẹ, chống gỉ, chịu được môi trường ẩm, bụi, hóa chất.

• Bề mặt được anod hóa sáng bóng, hạn chế oxy hóa trong quá trình sử dụng lâu dài.

2️⃣ Độ chính xác và ổn định cao:

• Sai số thấp (±0.25%), đồng hồ đo áp suất hiển thị rõ ràng, giúp đọc kết quả nhanh và chính xác.

• Kết quả đo ổn định giữa các lần lặp, đảm bảo độ tin cậy cho báo cáo thí nghiệm.

3️⃣ Dung tích tiêu chuẩn – tương thích cao:

• Dung tích 7L phù hợp với hầu hết mẫu bê tông nặng theo tiêu chuẩn TCVN 3111:2022.

• Có thể sử dụng linh hoạt cho bê tông thường, bê tông có phụ gia khí, bê tông cường độ cao.

4️⃣ Vận hành dễ dàng – bảo trì đơn giản:

• Toàn bộ thao tác đo chỉ gồm 5 bước cơ bản, không cần nguồn điện.

• Thiết bị nhỏ gọn, thuận tiện mang ra công trường, dễ vệ sinh và bảo dưỡng định kỳ.

5️⃣ Tính ứng dụng rộng:

Phù hợp mọi loại bê tông tươi — kể cả bê tông trộn sẵn, bê tông đúc tại chỗ hay bê tông tự lèn (SCC).

6️⃣ Giá thành hợp lý – hỗ trợ kỹ thuật tận tâm:

Thiết bị được MQB nhập khẩu chính hãng, có CO–CQ đầy đủ, được kiểm định trước khi giao, kèm hướng dẫn sử dụng và bảo hành rõ ràng.

8. Lợi ích khi mua thiết bị HC-7 tại Minh Quân MQB

Với hơn 10 năm kinh nghiệm trong lĩnh vực cung cấp thiết bị, dụng cụ thí nghiệm và cấu kiện bê tông cho hàng trăm công trình lớn nhỏ trên toàn quốc, Minh Quân MQB luôn được các đối tác – nhà thầu – trung tâm kiểm định tin tưởng lựa chọn.

Khi mua thiết bị đo hàm lượng bọt khí HC-7, khách hàng sẽ nhận được nhiều giá trị khác biệt:

• Sản phẩm chính hãng – chứng chỉ đầy đủ:

MQB phân phối thiết bị HC-7 nhập khẩu chính ngạch, có đầy đủ chứng nhận CO, CQ, hóa đơn VAT, đảm bảo xuất xứ rõ ràng, thông số đúng tiêu chuẩn TCVN và ASTM.

• Hỗ trợ kỹ thuật chuyên sâu – hướng dẫn chi tiết:

Đội ngũ kỹ thuật viên của MQB có kinh nghiệm thực tế tại nhiều phòng thí nghiệm vật liệu và công trình xây dựng, luôn hướng dẫn khách hàng lắp đặt – hiệu chỉnh – vận hành – bảo dưỡng tận nơi.

• Giao hàng nhanh – hỗ trợ toàn quốc:

MQB có hệ thống kho và đại lý phân phối tại Hồ Chí Minh, Đồng Nai, Bình Dương, Long Thành, giúp rút ngắn thời gian giao nhận.

Với các khách hàng ở xa, MQB hỗ trợ vận chuyển toàn quốc, đóng gói an toàn, đảm bảo thiết bị đến tay trong tình trạng tốt nhất.

• Giá tốt – bảo hành uy tín – hậu mãi tận tâm:

Tất cả sản phẩm MQB đều được bảo hành theo tiêu chuẩn nhà sản xuất, kèm chính sách giảm giá đặc biệt cho đại lý và khách hàng thân thiết.

Đội ngũ chăm sóc khách hàng MQB luôn sẵn sàng tư vấn – hỗ trợ kỹ thuật – cung cấp linh kiện thay thế nhanh chóng khi có yêu cầu.

Minh Quân MQB – Giải pháp thiết bị đo lường và kiểm định bê tông đáng tin cậy cho mọi công trình

9. Kết luận & Liên hệ

Thiết bị đo hàm lượng bọt khí bê tông HC-7 là lựa chọn tối ưu cho các đơn vị kiểm định, thí nghiệm, nhà thầu cần kiểm soát chất lượng bê tông theo tiêu chuẩn Việt Nam và quốc tế.

Liên hệ Minh Quân MQB để được tư vấn kỹ thuật và nhận báo giá ưu đãi nhất!

CÔNG TY TNHH MINH QUÂN MQB – Hotline: 0906 39 18 63 (Zalo hỗ trợ mua hàng)
02862 789 955 – Máy bàn
0906 86 26 96 – Tư vấn kỹ thuật
Website: https://betongmqb.com | https://vlxdminhquan.com
Email: minhquanmqb2015@gmail.com

Danh mục sản phẩm liên quan:

• Máy nén bê tông 2000kN
• Bộ rây sàng cát đá TCVN
• Khuôn đúc mẫu bê tông
• Khuôn đúc mẫu vữa xi măng
• Bó vỉa
• Tấm đan
• Hố ga bê tông

FAQ:

1. Thiết bị đo hàm lượng bọt khí HC-7 dùng để làm gì?
   Thiết bị HC-7 được dùng để xác định tỷ lệ phần trăm khí trong bê tông tươi, giúp kỹ sư đánh giá độ đặc, độ bền và khả năng chống thấm của bê tông, từ đó điều chỉnh cấp phối hợp lý.
2. Thiết bị HC-7 hoạt động dựa trên nguyên lý nào?
   Thiết bị hoạt động theo nguyên lý áp suất khí nén. Khi khí nén được bơm vào buồng chứa bê tông, chênh lệch áp suất được chuyển đổi thành tỷ lệ % bọt khí hiển thị trên đồng hồ đo.
3. Thiết bị đo bọt khí HC-7 có sai số không?
   Sai số của thiết bị rất thấp, chỉ ±0.25%, đảm bảo kết quả đo chính xác nếu được vận hành và hiệu chuẩn đúng hướng dẫn.
4. Thiết bị HC-7 phù hợp với tiêu chuẩn nào?
   Thiết bị HC-7 đáp ứng TCVN 3111:2022 và ASTM C231, hai tiêu chuẩn phổ biến nhất về phương pháp xác định hàm lượng không khí trong bê tông tươi.
5. MQB có cung cấp chứng chỉ CO – CQ cho thiết bị không?
   Có. Mọi sản phẩm do Minh Quân MQB phân phối đều có chứng chỉ CO – CQ, bảo hành chính hãng và hướng dẫn sử dụng đầy đủ.
6. Có thể sử dụng thiết bị HC-7 tại hiện trường không?
   Hoàn toàn được. HC-7 được thiết kế nhỏ gọn, dễ vận hành, phù hợp cho cả phòng thí nghiệm và kiểm định bê tông trực tiếp tại công trường.
7. MQB có hỗ trợ hiệu chuẩn và bảo dưỡng thiết bị không?
   Có. MQB cung cấp dịch vụ hiệu chuẩn – bảo trì định kỳ và hỗ trợ kỹ thuật trọn đời cho khách hàng sau khi mua thiết bị.
