THIẾT BỊ ĐO HÀM LƯỢNG BỌT KHÍ TRONG BÊ TÔNG THEO TIÊU CHUẨN TCVN

Trong thi công bê tông, kiểm soát không khí trong hỗn hợp là bắt buộc. Thiết bị đo hàm lượng bọt khí bê tông giúp xác định chính xác tỉ lệ khí trong bê tông tươi, từ đó đánh giá tính công tác, độ đặc, khả năng chống thấm và cường độ nén.

Nếu bọt khí quá cao → giảm cường độ, tăng thấm; quá thấp → khó thi công, dễ nứt co ngót. Việc đo đúng và kịp thời giúp điều chỉnh cấp phối trước khi đổ, bảo đảm chất lượng công trình.

1. Cơ sở tiêu chuẩn và phạm vi áp dụng

• TCVN 3111:2022 – Bê tông nặng – Phương pháp xác định hàm lượng không khí.

• ASTM C231 – Air Content of Freshly Mixed Concrete by the Pressure Method.

Áp dụng cho: bê tông nặng, bê tông thương phẩm, bê tông có phụ gia khí hoặc tự lèn (SCC), kích thước cốt liệu lớn ≤ 40 mm.

2. Thiết bị và dụng cụ thí nghiệm

Thiết bị/Dụng cụ	Mô tả – Chức năng

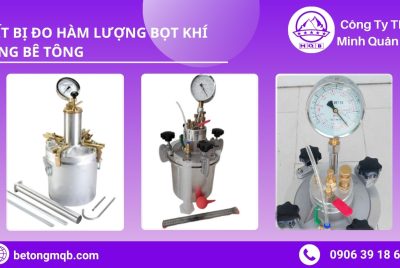

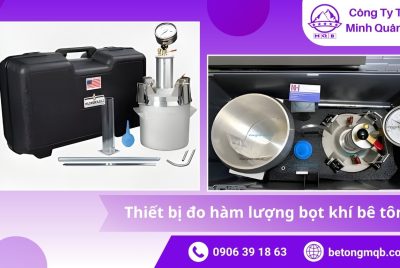

Thiết bị đo hàm lượng bọt khí bê tông HC-7	Buồng 7 lít, thang đo 0–10%, chuẩn TCVN 3111:2022/ASTM C231
Thanh đầm	Dài ~600 mm, Ø16 mm, đầu tròn, đầm 25 lần/lớp
Dao gạt mặt	San phẳng bề mặt mẫu trong buồng đo
Bơm tay khí nén	Tạo áp lực nén khí ổn định cho phép đo
Chổi/khăn mềm	Vệ sinh thiết bị, đảm bảo độ kín, giảm sai số

3. Nguyên lý phép đo

Phương pháp dựa trên chênh lệch áp suất giữa buồng khí và buồng chứa mẫu. Theo Boyle–Mariotte và Archimedes, khi bơm khí nén vào buồng 7L, không khí trong lỗ rỗng bê tông bị nén, làm thay đổi áp suất và đồng hồ hiển thị % bọt khí.

Công thức khái quát: A=Vt​/Vk​​×100

• A: Hàm lượng bọt khí (%)
• Vₖ: thể tích khí
• Vₜ: thể tích mẫu

4. Quy trình dùng thiết bị đo hàm lượng bọt khí bê tông (TCVN 3111:2022)

Bước 1 – Lấy mẫu

• Lấy bê tông tươi đại diện tại trạm trộn/công trường, đồng nhất, không phân tầng.

• Duy trì 20–27°C để ổn định kết quả.

Bước 2 – Chuẩn bị thiết bị

• Vệ sinh buồng, kiểm tra gioăng, kẹp, van, đồng hồ.

• Hiệu chuẩn điểm 0 (đổ nước theo hướng dẫn để set zero).

Bước 3 – Nạp mẫu

• Đổ thành 3 lớp, mỗi lớp đầm 25 lần; gõ nhẹ thành buồng cho bọt lớn thoát ra.

• Gạt phẳng mặt bằng dao kim loại.

Bước 4 – Đậy nắp & bơm áp

• Đặt nắp, khóa kẹp kín khít.

• Bơm khí đến vạch áp chuẩn trên đồng hồ; giữ 10 giây.

Bước 5 – Đọc kết quả

• Mở van xả từ từ cho áp tác động ổn định lên mẫu.

• Đọc % bọt khí trên đồng hồ.

• Lặp ≥3 lần, lấy giá trị trung bình.

Bước 6 – Làm sạch & bảo quản

• Xả hết khí, tháo nắp, rửa nước sạch; để khô trước khi cất.

5. Đánh giá và xử lý kết quả

So sánh với ngưỡng khuyến nghị:

Loại bê tông	% bọt khí cho phép	Đánh giá
Bê tông thường	1 – 2 %	Độ đặc tốt, đảm bảo cường độ
Bê tông có phụ gia tạo khí	3 – 4 %	Tăng tính công tác, hạn chế nứt
Bê tông chịu băng giá/chống thấm	4 – 6 %	Cải thiện kháng lạnh, giảm thấm

Vượt ngưỡng?

• Giảm liều phụ gia tạo khí/thời gian trộn.

• Điều chỉnh W/C và cấp phối.

• Đo kiểm lại để xác nhận.

6. Lỗi thường gặp & khắc phục

Hiện tượng	Nguyên nhân	Khắc phục
Kết quả dao động lớn	Không zero đồng hồ trước khi đo	Hiệu chuẩn điểm 0 đúng quy trình
Mất khí nhanh	Van/nắp hở, gioăng lão hóa	Siết kẹp, thay gioăng, kiểm tra rò rỉ
Sai số > ±0.25%	Nhiệt độ môi trường biến động	Đo trong điều kiện ổn định 20–27°C
Không lên %	Mẫu quá khô/quá dẻo	Lấy lại mẫu đúng thiết kế cấp phối

7. Vai trò của thiết bị đo hàm lượng bọt khí bê tông trong kiểm định

Áp dụng đúng quy trình sẽ giúp:

• Kiểm soát chất lượng tại trạm trộn/công trường;

• Đảm bảo độ đặc – cường độ – độ thấm theo thiết kế;

• Giảm chi phí sửa chữa do lỗi rỗ khí, nứt, thấm;

• Nâng độ tin cậy báo cáo LAS-XD/kiểm định.

8. Mẹo dùng thiết bị để ra kết quả chuẩn

• Luôn hiệu chuẩn điểm 0 trước ca đo.

• Đầm đều tay, không đầm quá mạnh (làm thoát khí lớn, sai số).

• Dùng dao gạt phẳng nhẹ nhàng, tránh kéo khí vào mẫu.

• Ghi biên bản đầy đủ: nhiệt độ, thời gian trộn, mác, phụ gia.

9. Bổ sung: Bảo quản & hiệu chuẩn thiết bị

• Vệ sinh ngay sau mỗi lần đo, để khô tự nhiên.

• Tra dầu nhẹ cho kẹp/van định kỳ.

• Kiểm tra gioăng 3–6 tháng/lần; thay khi lão hóa.

• Hiệu chuẩn định kỳ theo hướng dẫn nhà sản xuất/đơn vị kiểm định.

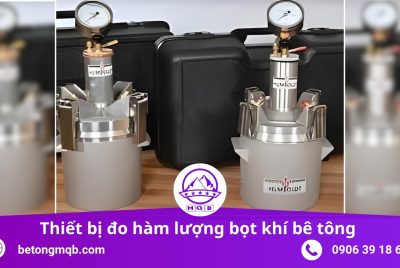

10. Lợi ích khi chọn thiết bị HC-7 tại Minh Quân MQB

• Sai số thấp ±0.25%, ổn định – lặp lại tốt.

• Nhôm hợp kim: nhẹ, chống gỉ, dễ vệ sinh.

• CO–CQ chính hãng, hiệu chuẩn trước khi giao.

• Hỗ trợ kỹ thuật bởi kỹ sư VLXD, bảo hành uy tín.

11. Kết luận & Liên hệ

Dùng đúng thiết bị đo hàm lượng bọt khí bê tông theo TCVN 3111:2022 là chìa khóa bảo đảm bê tông đạt thiết kế, bền vững, chống thấm tốt. MQB cung cấp thiết bị chuẩn, hướng dẫn đúng quy trình, hỗ trợ hiệu chuẩn – bảo trì.

CÔNG TY TNHH MINH QUÂN MQB

HOTLINE:  0906 39 18 63 (Zalo) – Fax: 0906 86 26 96

  02862 789 955 – Máy bàn
Website: https://betongmqb.com | https://vlxdminhquan.com
Email: minhquanmqb2015@gmail.com

Danh mục sản phẩm liên quan

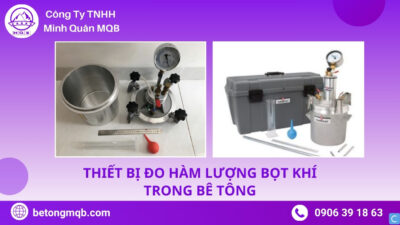

• Thiết bị đo hàm lượng bọt khí HC-7

• Các thiết bị bê tông

• Máy nén bê tông 2000 kN

• Bộ rây sàng tiêu chuẩn TCVN

• Khuôn đúc mẫu bê tông
• Khuôn đúc mẫu vữa xi măng

• Cống hộp bê tông

FAQ:

1. Dụng cụ nào dùng để đo bọt khí trong bê tông?
   Thiết bị đo hàm lượng bọt khí bê tông (HC-7) theo TCVN 3111:2022/ASTM C231.
2. Đo bao nhiêu lần là đủ?
   Tối thiểu 3 lần, lấy trung bình để tăng độ tin cậy.
3. Mức bọt khí bao nhiêu là đạt?
   1–2% (bê tông thường); 3–4% (có phụ gia khí); 4–6% (chịu băng giá/chống thấm).
4. Vì sao kết quả mỗi lần khác nhau?
   Do nhiệt độ, thao tác đầm, hiệu chuẩn, độ kín; chuẩn hóa quy trình để giảm dao động.
5. MQB có hiệu chuẩn – bảo trì thiết bị không?
   Có. MQB hỗ trợ hiệu chuẩn, thay gioăng, hướng dẫn vận hành tận nơi.
