Khi nào nên dùng bó vỉa vát góc khi nào nên dùng bó vỉa đứng?

Có một câu hỏi tưởng đơn giản nhưng lại gây tranh cãi khá nhiều trên công trường: chọn bó vỉa vát góc hay bó vỉa đứng? Nhiều đội thi công chọn theo thói quen, một số chủ đầu tư chọn theo giá vật liệu, và không ít kỹ sư chọn theo bản vẽ mà không thực sự hiểu lý do đằng sau. Kết quả là công trình hoàn thiện rồi mới phát sinh vấn đề: xe lên vỉa hè khó khăn, thoát nước kém, hoặc thẩm mỹ không đồng bộ với tổng thể không gian.

Bó vỉa bê tông đúc sẵn là gì? Tại sao không dùng cốt thép?

Bó vỉa (hay còn gọi là đá vỉa, gờ chắn vỉa hè) là cấu kiện bê tông đặt dọc theo mép đường, có chức năng phân tách phần xe chạy với vỉa hè hoặc dải phân cách. Loại không có cốt thép được sản xuất từ bê tông xi măng, cát, đá dăm, đầm nén cơ học và dưỡng hộ theo tiêu chuẩn. Kích thước phổ biến là 1.000 x 300 x 150 mm hoặc 1.000 x 250 x 150 mm tùy quy cách từng đơn vị sản xuất.

Lý do không dùng cốt thép trong bó vỉa là bởi tải trọng tác động lên cấu kiện này chủ yếu là lực nén và va đập nhẹ từ bánh xe, không phải lực uốn hay kéo. Bê tông mác 250 đến 300 đủ sức chịu điều kiện sử dụng thực tế mà không cần gia cường thêm thép. Thêm vào đó, loại không cốt thép dễ đúc hàng loạt hơn, giá thành thấp hơn và khi cần thay thế cũng ít tốn kém.

Hiện nay hai dạng phổ biến nhất trên thị trường là bó vỉa vát góc và bó vỉa đứng, được phân biệt qua hình dạng mặt cắt ngang và góc tiếp xúc với mặt đường.

Phân biệt cấu tạo giữa bó vỉa vát góc và bó vỉa đứng

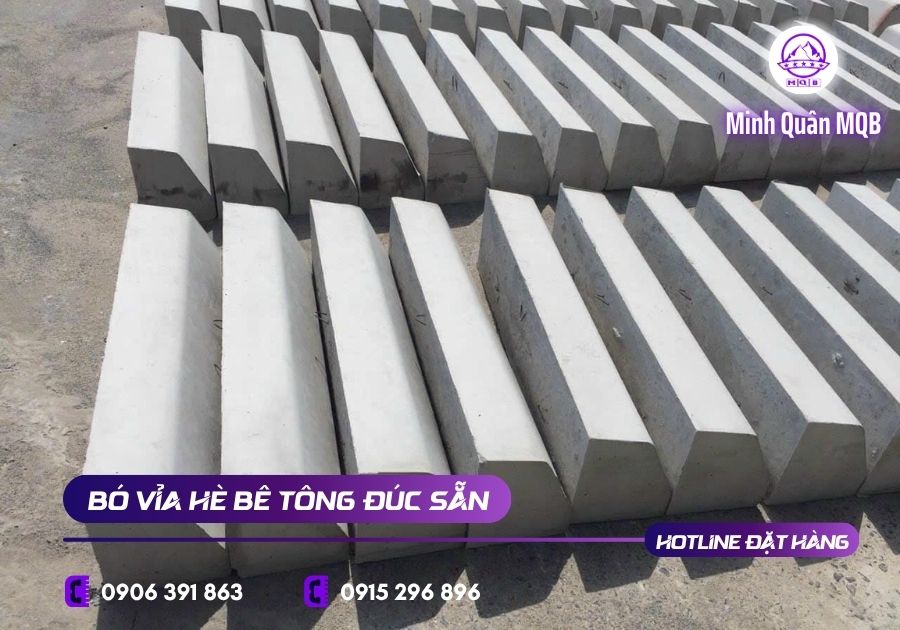

Bó vỉa vát góc: thiết kế nghiêng có chủ đích

Bó vỉa vát góc có mặt trên vát nghiêng, thường tạo góc từ 30° đến 45° so với phương ngang. Phần tiếp giáp với mặt đường được bo tròn hoặc vát phẳng, tạo ra đường chuyển tiếp mượt mà giữa lòng đường và vỉa hè. Chiều cao mặt đứng (phần nhìn thấy từ phía mặt đường) thường từ 100 đến 150 mm, thấp hơn so với bó vỉa đứng cùng kích thước danh nghĩa.

Thiết kế vát này không phải chỉ để đẹp. Nó phục vụ hai mục tiêu rõ ràng: cho phép bánh xe leo lên vỉa hè khi cần thiết mà không gây va đập mạnh, đồng thời dẫn hướng nước mặt chảy vào rãnh thu nước một cách tự nhiên.

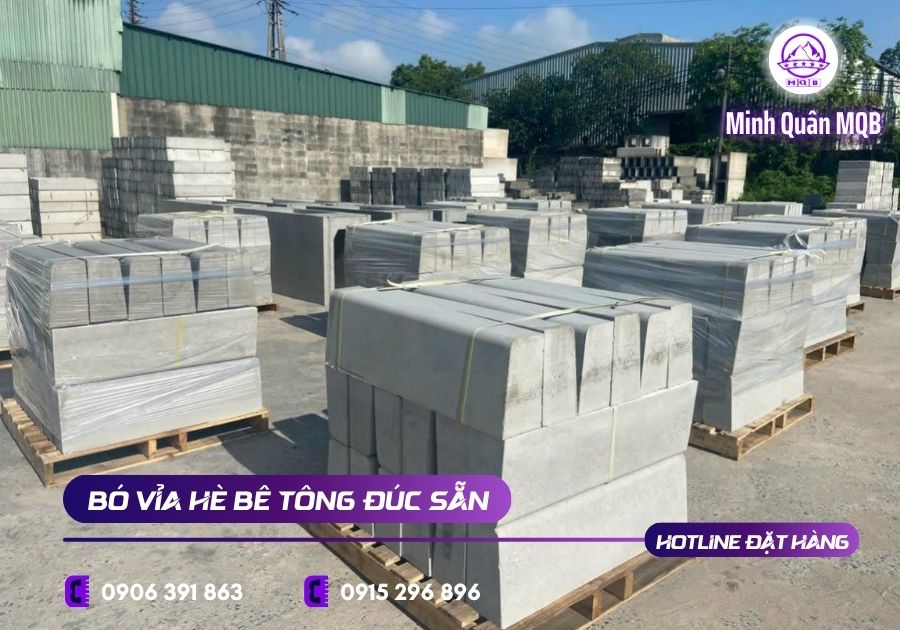

Bó vỉa đứng: mặt thẳng đứng vuông góc

Bó vỉa đứng có mặt ngoài thẳng đứng, tạo thành tường chắn rõ ràng giữa đường và vỉa hè. Chiều cao mặt đứng thường từ 150 đến 250 mm. Mặt trên phẳng hoặc có bo nhẹ nhưng không có độ vát đáng kể.

Kết cấu này tạo ra ranh giới cứng, ngăn xe không chủ ý leo lên vỉa hè. Đây là đặc điểm quan trọng trong các khu vực có mật độ người đi bộ cao hoặc cần kiểm soát chặt dòng giao thông.

Bó vỉa vát góc phù hợp với điều kiện nào?

Khu vực cần xe ra vào vỉa hè thường xuyên

Trước cổng nhà dân, cửa hàng, bãi đỗ xe, điểm giao nhau giữa đường ô tô và đường nội bộ khu dân cư, bó vỉa vát góc là lựa chọn hợp lý. Góc vát giúp xe con, xe tải nhỏ lên xuống vỉa hè mà không gây hư hỏng lốp, gầm xe hoặc chính cấu kiện bó vỉa.

Nếu lắp bó vỉa đứng ở những vị trí này, sau một thời gian ngắn góc bê tông sẽ bị sứt mẻ do va đập lặp đi lặp lại, và vỉa hè nhựa hoặc gạch ngay phía sau cũng dễ bị phá vỡ kết cấu.

Đường nội khu, khu đô thị thấp tầng

Các tuyến đường trong khu đô thị, khu nghỉ dưỡng, khu dân cư thấp tầng thường ưu tiên thẩm mỹ và tính tiện dụng. Bó vỉa vát góc phù hợp vì đường chuyển tiếp mềm mại hơn, ít gây cảm giác “cứng nhắc” về mặt thị giác và dễ kết hợp với cảnh quan xung quanh.

Bên cạnh đó, tốc độ xe trong khu nội bộ thường thấp, không cần tường chắn cứng để kiểm soát hướng di chuyển. Chức năng phân tách của bó vỉa vát góc vẫn đảm bảo trong điều kiện này.

Thoát nước bề mặt theo kiểu dẫn lưu tự nhiên

Một điểm kỹ thuật ít được chú ý: mặt vát của loại bó vỉa này tạo ra góc nghiêng liên tục từ mặt đường xuống rãnh thu nước. Trong các tuyến đường có độ dốc ngang tốt (từ 1,5% đến 2%), bó vỉa vát góc giúp nước không đọng lại tại chân bó vỉa mà chảy trực tiếp vào hệ thống thoát nước.

Đây là lý do loại này thường được chỉ định trong thiết kế đường đô thị có hệ thống thoát nước kết hợp giữa rãnh dọc và miệng thu nước đặt gần mép đường.

Vùng có lưu lượng người đi bộ thấp đến trung bình

Ở các khu vực không có nhiều người đi bộ hoặc không cần bảo vệ nghiêm ngặt vỉa hè khỏi xe cộ, bó vỉa vát góc hoạt động hiệu quả. Góc vát không đủ để ngăn xe hoàn toàn nhưng vẫn tạo cảnh báo vật lý rõ ràng cho lái xe.

Bó vỉa đứng phù hợp với điều kiện nào?

Đường phố trung tâm, đường đô thị mật độ cao

Trong các tuyến phố trung tâm, đường có vỉa hè rộng, nơi tập trung nhiều người đi bộ mua sắm hay sinh hoạt, bó vỉa đứng là tiêu chuẩn bắt buộc. Mặt đứng thẳng tạo ra tường ngăn rõ ràng, ngăn xe máy và ô tô leo lên vỉa hè kể cả trong trường hợp xử lý tay lái chậm hay đỗ xe thiếu kiểm soát.

Ở Việt Nam, nhiều tuyến đường nội đô quy định dùng bó vỉa đứng chiều cao tối thiểu 150 mm để đảm bảo an toàn cho người đi bộ. Quy định này có cơ sở từ thực tế tai nạn khi xe lao lên vỉa hè.

Dải phân cách giữa

Dải phân cách giữa đường đôi luôn yêu cầu bó vỉa đứng. Chức năng ở đây không phải thoát nước hay thẩm mỹ mà là ngăn xe vượt tuyến. Chiều cao mặt đứng từ 200 đến 250 mm đủ để tạo va chạm vật lý ngay cả với xe tốc độ trung bình, giúp lái xe phản xạ điều chỉnh hướng trước khi vượt hẳn sang làn đối diện.

Đây là ứng dụng mà bó vỉa vát góc không thể thay thế được vì độ nghiêng của nó không đủ tạo lực cản cần thiết.

Đường có cao độ vỉa hè chênh lệch lớn

Khi độ chênh cao giữa mặt đường và vỉa hè từ 150 mm trở lên do yêu cầu thoát nước hoặc địa hình tự nhiên, bó vỉa đứng là lựa chọn duy nhất đảm bảo kết cấu. Bó vỉa vát góc trong trường hợp này sẽ không đủ chiều cao phần đứng để giữ kết cấu lớp nền phía sau, dẫn đến nguy cơ sụt lún cạnh mép.

Khu vực cần kiểm soát nước ngập

Trong các tuyến đường thường xuyên ngập nước mưa, bó vỉa đứng cao hơn giúp giữ nước không tràn lên vỉa hè và các khu vực tầng trệt hai bên đường. Đây là giải pháp thụ động nhưng hiệu quả khi kết hợp cùng hệ thống thu nước tốt.

So sánh bó vỉa vát góc và bó vỉa đứng theo từng tiêu chí

Khả năng thoát nước

Bó vỉa vát góc dẫn nước xuống rãnh tốt hơn nhờ mặt nghiêng liên tục. Bó vỉa đứng tạo ra điểm gián đoạn tại chân tường, nước dễ đọng lại nếu độ dốc ngang không đủ. Trong thiết kế thoát nước đô thị hiện đại, điều này ảnh hưởng đến vị trí đặt miệng thu nước và chiều dài đoạn thoát.

Khả năng chịu va đập

Bó vỉa đứng chịu va đập tốt hơn về cấu trúc bởi lực tác động từ bánh xe phân tán đều lên mặt phẳng đứng. Bó vỉa vát góc, do cạnh vát tiếp xúc với bánh xe ở góc nghiêng, dễ bị sứt mẻ cạnh vát nếu chịu va đập lặp lại với góc không phù hợp.

Chi phí và thi công

Hai loại có giá vật liệu tương đương nhau tính trên đơn vị cấu kiện. Tuy nhiên, bó vỉa vát góc đòi hỏi độ chính xác cao hơn khi đặt nền vì góc vát cần khớp với cao độ thiết kế của mặt đường. Sai số lắp đặt dễ nhìn thấy hơn và ảnh hưởng trực tiếp đến thoát nước.

Thẩm mỹ và cảnh quan

Bó vỉa vát góc tạo cảm giác nhẹ nhàng, phù hợp không gian xanh, khu nghỉ dưỡng, đường nội khu. Bó vỉa đứng cho cảm giác chắc chắn, có trật tự, phù hợp đường đô thị, thương mại. Đây là tiêu chí chủ quan nhưng đáng cân nhắc trong các dự án có yêu cầu thiết kế cảnh quan tổng thể.

Những sai lầm phổ biến khi lựa chọn loại bó vỉa

Trong thực tế thi công, có một số nhầm lẫn thường gặp đáng chú ý:

• Dùng bó vỉa vát góc cho dải phân cách giữa: Góc vát không đủ ngăn xe vượt tuyến, đặc biệt nguy hiểm ở các tuyến đường tốc độ cao.
• Dùng bó vỉa đứng trước cổng nhà và lối ra vào bãi đỗ xe: Xe phải phanh và leo qua góc vuông mỗi lần vào ra, gây hư hỏng cả lốp xe lẫn cấu kiện bê tông sau thời gian ngắn.
• Lắp lẫn hai loại trong cùng một tuyến đường không theo hệ thống: Tạo bất nhất về thẩm mỹ và gây nhầm lẫn cho lái xe về điểm nào có thể cho xe lên vỉa hè.
• Không kiểm tra cao độ hoàn thiện trước khi đặt: Cả hai loại đều yêu cầu cao độ đỉnh bó vỉa khớp với cao độ hoàn thiện vỉa hè. Sai số quá 10 mm sẽ ảnh hưởng thoát nước và độ bằng phẳng bề mặt.

Tiêu chuẩn kỹ thuật cần tham chiếu khi lựa chọn

Tại Việt Nam, lựa chọn loại bó vỉa cần căn cứ vào một số tài liệu kỹ thuật chính:

• TCVN 4054:2005 về đường ô tô, trong đó có quy định cấu tạo lề đường và phân cách.
• QCVN 07-4:2016/BXD về hạ tầng kỹ thuật đô thị, phần thoát nước.
• Tiêu chuẩn thiết kế đường đô thị 104:2007/BXD quy định rõ chiều cao bó vỉa theo từng loại đường và vận tốc thiết kế.
• Hồ sơ thiết kế kỹ thuật dự án và bản vẽ thi công do tư vấn lập phải chỉ định rõ loại bó vỉa, cao độ lắp đặt và vị trí chuyển tiếp giữa hai loại nếu có.

Với các dự án do Nhà nước đầu tư, loại bó vỉa được ghi rõ trong bảng tiên lượng và không được thay thế tùy tiện mà không có điều chỉnh thiết kế chính thức.

Trường hợp kết hợp cả hai loại trong một dự án

Không phải mọi công trình đều chỉ dùng một loại. Một tuyến đường hoàn chỉnh thường kết hợp bó vỉa đứng cho phần thẳng giữa phố và bó vỉa vát góc tại các vị trí đặc biệt như:

• Lối ra vào nhà dân và văn phòng dọc tuyến
• Điểm giao cắt với đường nhánh
• Đầu và cuối đoạn dành cho người khuyết tật (kết hợp tấm dốc)
• Khu vực chuyển tiếp giữa đường và bãi đỗ xe

Trong trường hợp này, đoạn chuyển tiếp từ bó vỉa đứng sang bó vỉa vát góc cần được thiết kế có chiều dài tối thiểu nhất định để tránh tạo điểm gãy đột ngột về cao độ và thẩm mỹ.

Gợi ý thực tế khi ra quyết định trên công trường

Nếu thiếu hồ sơ thiết kế chi tiết hoặc đang cần quyết định nhanh trong giai đoạn thi công, có thể dùng các câu hỏi sau để xác định loại phù hợp:

1. Có xe cộ thường xuyên lên xuống vỉa hè tại vị trí này không? Nếu có, chọn vát góc.
2. Đây có phải dải phân cách giữa không? Nếu có, bắt buộc dùng đứng.
3. Chiều cao chênh giữa đường và vỉa hè có vượt 150 mm không? Nếu có, dùng đứng.
4. Khu vực có yêu cầu bảo vệ người đi bộ nghiêm ngặt không? Nếu có, dùng đứng.
5. Đây là đường nội khu, cảnh quan, khu nghỉ dưỡng? Ưu tiên vát góc nếu không mâu thuẫn với điểm trên.

Trả lời được năm câu này, bạn gần như không cần tra thêm tài liệu cho tình huống thông thường.

Bảo dưỡng và tuổi thọ thực tế của từng loại

Cả bó vỉa vát góc và bó vỉa đứng đều có tuổi thọ lý thuyết từ 15 đến 20 năm nếu thi công đúng kỹ thuật và nền đất ổn định. Tuy nhiên trên thực tế, tuổi thọ phụ thuộc nhiều vào:

• Chất lượng bê tông đúc sẵn: Mác bê tông thấp, đầm nén không đủ, dưỡng hộ kém dẫn đến nứt vỡ sớm.
• Nền móng lắp đặt: Lớp đá dăm nền phải đầm kỹ, cao độ chuẩn. Lún nền không đều làm gãy cấu kiện theo chiều dọc.
• Tần suất và góc độ va đập: Bó vỉa vát góc tại vị trí xe lên xuống nhiều lần mỗi ngày cần kiểm tra định kỳ cạnh vát.
• Điều kiện khí hậu và thoát nước: Vùng ngập nước thường xuyên làm rỗng nền, gây sụt lún và nứt bó vỉa nhanh hơn.

Khi cần thay thế, bó vỉa bê tông đúc sẵn không cốt thép có ưu điểm là có thể tháo ra và lắp mới từng cấu kiện mà không ảnh hưởng nhiều đến khu vực xung quanh, không như bó vỉa đổ tại chỗ phải đập bỏ toàn bộ.

Kết

Bó vỉa vát góc và bó vỉa đứng không phải hai lựa chọn cạnh tranh mà là hai công cụ phục vụ hai mục tiêu khác nhau. Chọn đúng không đòi hỏi kinh nghiệm nhiều năm nhưng đòi hỏi đọc kỹ điều kiện cụ thể của từng vị trí: tốc độ xe, tần suất lên xuống vỉa hè, chiều cao chênh cao, yêu cầu an toàn người đi bộ và hệ thống thoát nước.

Công trình đường bộ hay hạ tầng đô thị thường tồn tại 10 đến 20 năm. Một lựa chọn vật liệu sai ở giai đoạn thiết kế có thể gây hư hỏng sớm, tốn chi phí sửa chữa và gián đoạn giao thông. Ngược lại, chọn đúng loại bó vỉa ngay từ đầu là một trong những chi tiết nhỏ nhưng có tác động lớn đến chất lượng và tuổi thọ toàn tuyến.
