6 Tiêu Chí Để Nhận Diện Cống Rung Ép Thoát Nước Phù Hợp

Không phải công trình nào cũng hỏng vì thiết kế xấu hay thi công ẩu. Nhiều hệ thống thoát nước thất bại từ ngay bước lựa chọn vật liệu, cụ thể là chọn sai loại ống dẫn nước. Cống rung ép thoát nước xuất hiện ở hầu hết công trình dân dụng và hạ tầng hiện nay, nhưng không phải ai trong ngành cũng thực sự hiểu đủ sáu yếu tố cần kiểm tra trước khi đặt hàng.

Ống cống bê tông đúc sẵn và vai trò trong hệ thống thoát nước đô thị

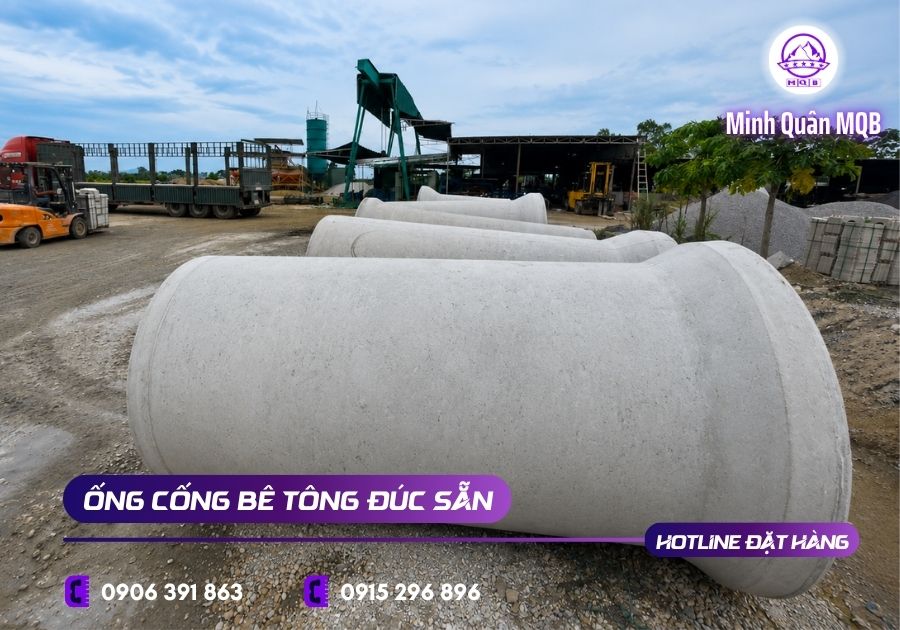

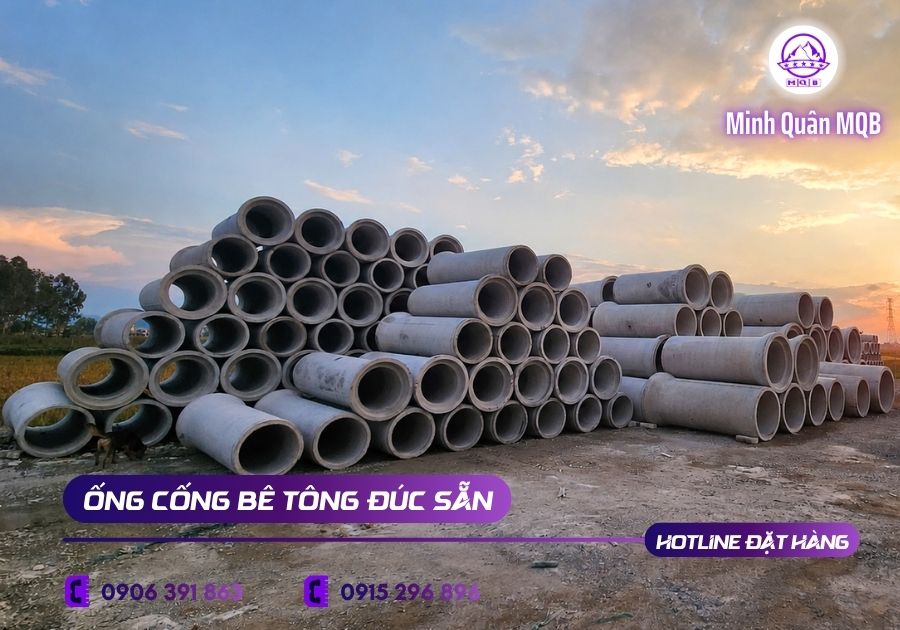

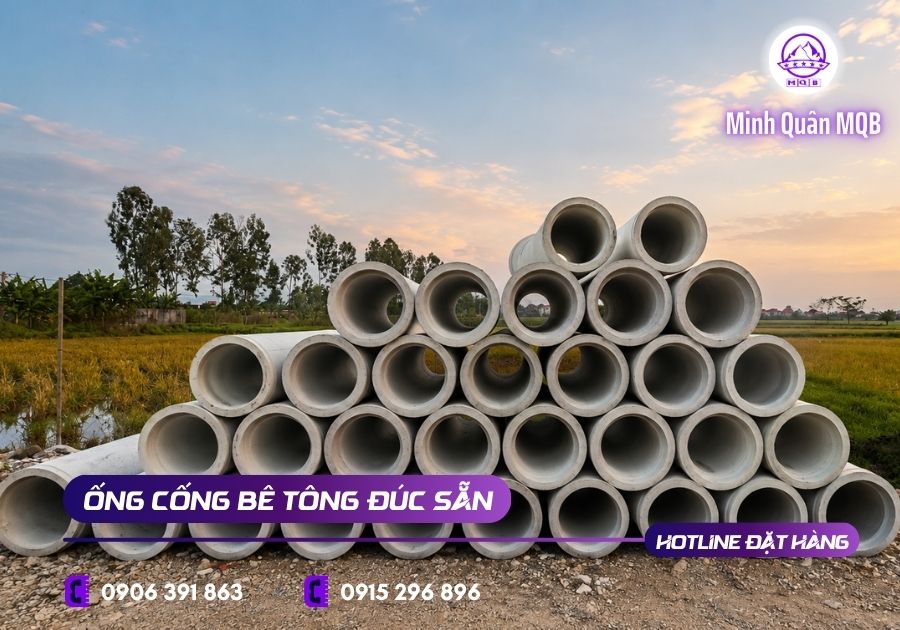

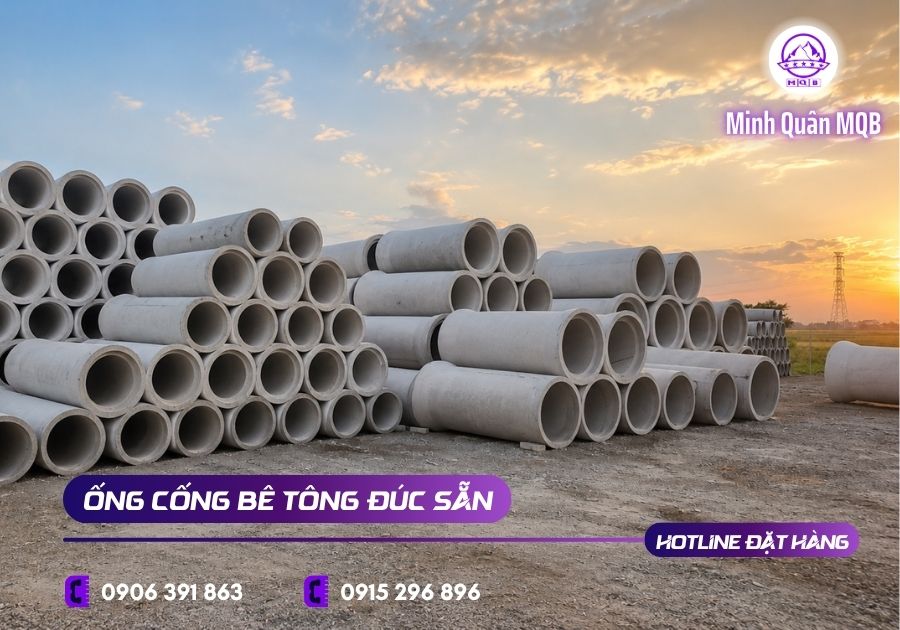

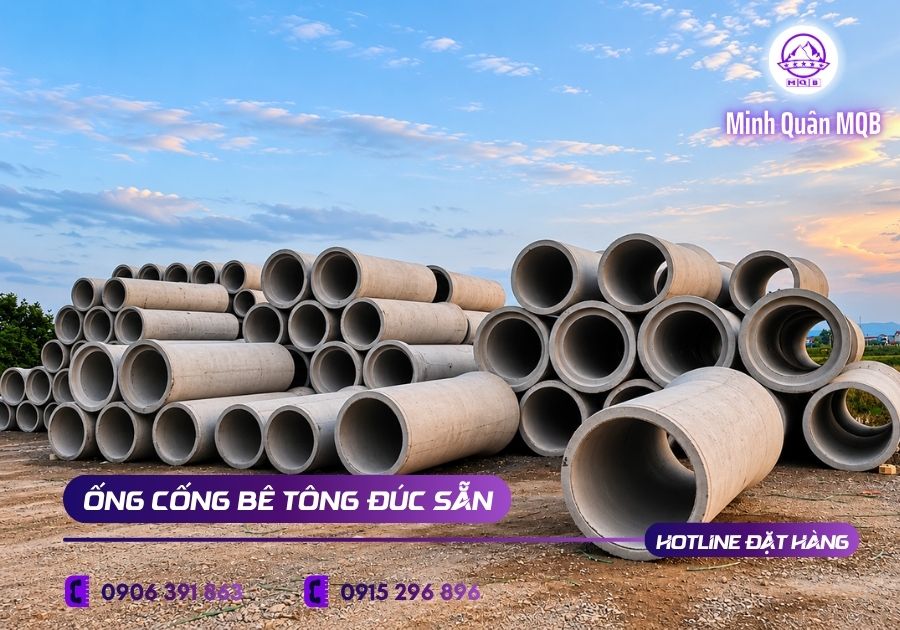

Ống cống bê tông đúc sẵn, trong đó dòng sản phẩm sản xuất bằng công nghệ rung ép chiếm tỷ trọng lớn nhất, là cấu kiện không thể thiếu trong các dự án thoát nước mưa, thoát nước thải, cống dẫn nước tưới tiêu và hầm kỹ thuật đô thị. Đặc điểm nổi bật của phương pháp rung ép là mật độ bê tông cao hơn đúc tĩnh truyền thống, độ đồng đều theo chiều dài ống tốt hơn và chu kỳ sản xuất ngắn hơn.

Trên thực tế, khi tìm kiếm cống rung ép thoát nước cho công trình, người mua thường tiếp xúc với nhiều tên gọi khác nhau: cống tròn bê tông, ống cống ly tâm, cống đúc sẵn D300, D400, D600… Tất cả đều có thể thuộc về cùng một họ sản phẩm nhưng khác nhau về quy cách, phương pháp chế tạo và mức tải trọng thiết kế. Nhận diện đúng sản phẩm là bước đầu tiên để mua đúng hàng.

Sự khác biệt giữa rung ép và các công nghệ sản xuất khác

Phương pháp rung ép sử dụng lực rung tần số cao kết hợp lực ép cơ học để nén chặt hỗn hợp bê tông trong khuôn thép. Kết quả là bê tông sau khi đông cứng có cấu trúc đặc chắc, ít lỗ rỗng và khả năng chống thấm tốt hơn so với đúc thủ công. Ống ly tâm (quay tròn) cũng đạt mật độ cao nhưng phù hợp hơn với đường kính lớn, trong khi cống rung ép thoát nước kinh tế hơn ở phân khúc D300 đến D1000 mm.

Tiêu chí 1: Đường kính trong và lưu lượng thiết kế

Đường kính trong (Dn) là thông số đầu tiên cần xác định, không phải đường kính ngoài. Lưu lượng nước chảy qua phụ thuộc trực tiếp vào tiết diện trong, trong khi đường kính ngoài chỉ ảnh hưởng đến bề dày thành ống và chiều sâu đào rãnh.

Sai lầm thường gặp là lấy đường kính ngoài làm căn cứ tính toán. Với ống D400 tiêu chuẩn, bề dày thành có thể từ 45 đến 65 mm tuỳ cấp tải trọng, nghĩa là đường kính trong thực tế dao động từ 270 đến 310 mm. Nếu hệ thống thiết kế dựa trên Dn=400 mà mua nhầm ống có Dn=310, lưu lượng thực đạt được chỉ bằng khoảng 60% yêu cầu.

Cách kiểm tra trên thực địa

Dùng thước đo đường kính trong trực tiếp tại miệng ống trước khi nhập kho. Đối chiếu với bản vẽ thiết kế và phiếu xuất xưởng. Nếu hai số liệu lệch nhau quá 5 mm, cần yêu cầu nhà cung cấp giải trình. Không nên chấp nhận sai số này vì nó tích luỹ theo từng đoạn ống trên tuyến dài.

Tiêu chí 2: Cấp tải trọng và điều kiện chôn lấp

Cống rung ép thoát nước được phân loại theo tải trọng thiết kế, thường là A25, B125, C250 hoặc D400 theo tiêu chuẩn EN 1916 hoặc các cấp tương đương theo TCVN. Con số này thể hiện tải trọng trục tối đa tính bằng kN mà ống chịu được khi lắp đặt đúng cách.

Tải trọng thiết kế không chỉ phụ thuộc vào loại xe lưu thông mà còn phụ thuộc vào chiều sâu chôn ống, loại đất san lấp và phương pháp lu lèn. Ống chôn dưới lòng đường giao thông cần cấp tải C250 trở lên. Ống trong sân vườn hoặc khu dân cư không có xe nặng có thể dùng B125. Chọn cấp thấp hơn yêu cầu là nguyên nhân dẫn đến nứt ống, lún mặt đường và sự cố thoát nước dài hạn.

Ngoài cấp tải, cần kiểm tra thêm ba yếu tố liên quan đến điều kiện chôn lấp:

• Chiều sâu đất đắp tối thiểu và tối đa cho phép của từng cấp ống
• Yêu cầu về vật liệu đệm dưới đáy ống (cát, đá dăm hay bê tông lót)
• Chiều rộng rãnh đào ảnh hưởng đến phân phối tải lên thành ống

Tiêu chí 3: Chất lượng bê tông và mác cường độ

Mác bê tông là chỉ tiêu kỹ thuật thể hiện khả năng chịu lực nén của ống. Ống cống thoát nước thông thường yêu cầu tối thiểu B25 (tương đương M300 hay C20/25). Ống sử dụng trong vùng có nước thải ăn mòn, môi trường mặn hoặc chôn lấp tại khu vực có nước ngầm axit cần mác cao hơn, thường B30 đến B35, kết hợp phụ gia chống thấm.

Nhận biết chất lượng bê tông bằng mắt thường

Bề mặt trong và ngoài cống rung ép thoát nước cần nhẵn, không có vết nứt rạn, không rỗ mặt quá 5 mm chiều sâu, không có lõm cục bộ dài hơn 20 mm. Màu bê tông đều, không có vùng sáng bất thường (dấu hiệu bê tông thiếu xi măng hoặc cốt liệu không đồng đều). Gõ nhẹ vào thành cống rung ép thoát nước bằng búa nhỏ: âm thanh đanh, chắc là ống tốt; âm đục, bộng là ống có vấn đề về độ đặc chắc bê tông.

Kiểm tra chứng chỉ xuất xưởng là bước không thể bỏ qua. Phiếu kết quả thử nghiệm cần ghi rõ ngày đúc, mác bê tông thực đạt (không phải thiết kế), kết quả thử tải và tên đơn vị kiểm định. Nếu nhà cung cấp không cung cấp được hồ sơ này, không nên nhận hàng.

Tiêu chí 4: Kiểu nối và khả năng chống thấm mối nối

Điểm yếu nhất trong một tuyến cống rung ép thoát nước không phải thân ống mà là mối nối. Nước ngầm xâm nhập vào đường ống qua mối nối hở làm tăng tải cho hệ thống bơm, gây sụt lún nền đất xung quanh và nhiễm bẩn nguồn nước ngầm. Ngược lại, nước thải rò rỉ ra ngoài từ mối nối kém chất lượng gây ô nhiễm đất và nước trong khu vực.

Hiện nay có ba kiểu nối phổ biến cho ống cống bê tông đúc sẵn dùng công nghệ rung ép:

• Nối miệng bằng (không lồng): dùng vữa xi măng trét kín, phù hợp tuyến ngắn, ít đòi hỏi độ kín cao
• Nối lồng (miệng bầu): đoạn cái lồng vào đoạn đực, vữa chèn trong lồng, độ kín tốt hơn và chịu được lún không đều nhẹ
• Nối gioăng cao su: gioăng EPDM hoặc SBR được ép vào rãnh trên miệng ống, chống thấm tốt nhất, phù hợp tuyến thoát nước thải và khu vực có nước ngầm cao

Với các công trình thoát nước đô thị hiện đại, nối gioăng cao su ngày càng được ưu tiên vì không phụ thuộc vào tay nghề thợ trét vữa và dễ kiểm tra sau lắp đặt. Gioăng cần đạt tiêu chuẩn EN 681-1 hoặc tương đương, không bị lão hóa trong môi trường kiềm của bê tông.

Tiêu chí 5: Cốt thép và khả năng chịu kéo của ống

Ống bê tông không cốt thép chịu nén tốt nhưng rất kém về chịu kéo. Khi áp lực đất không đều, khi ống vắt qua vùng nền yếu hoặc khi có sụt lún cục bộ, thành ống chịu ứng suất kéo và nứt dọc. Đó là lý do ống cống thoát nước loại cốt thép được chỉ định cho hầu hết các tuyến chôn sâu và khu vực tải trọng cao.

Kiểm tra lớp bảo vệ cốt thép

Lớp bê tông bảo vệ cốt thép (chiều dày tính từ mặt ngoài đến bề mặt thép) cần đạt tối thiểu 20 mm với môi trường thông thường và 30 mm với môi trường xâm thực. Nếu lớp bảo vệ quá mỏng, oxy và hơi ẩm sẽ tiếp xúc với thép, gây gỉ, nở thể tích và làm tróc bê tông phủ.

Cách kiểm tra đơn giản khi tiếp nhận ống là quan sát miệng cắt (nếu có) hoặc vùng vỡ vụn do va đập vận chuyển: nếu thấy thép nằm gần bề mặt hoặc thậm chí nhô ra ngoài, đó là sản phẩm kém chất lượng. Thước cặp và búa nhỏ là hai công cụ kiểm tra đơn giản mà mọi giám sát công trình nên mang theo khi nghiệm thu ống.

Tiêu chí 6: Dung sai kích thước và tính đồng đều theo lô

Sản phẩm cống rung ép thoát nước được sản xuất hàng loạt, nhưng điều đó không đồng nghĩa với việc mọi chiếc ống trong một lô đều có cùng kích thước. Dung sai sản xuất là khái niệm quan trọng thường bị bỏ qua khi đặt hàng.

Theo tiêu chuẩn TCVN 9113:2012 và các tiêu chuẩn liên quan, dung sai cho phép với đường kính trong thường là ±5 mm cho ống đến D600, và ±8 mm cho ống lớn hơn. Chiều dài ống cho phép lệch ±10 mm. Nếu nhà sản xuất không kiểm soát được dung sai trong giới hạn này, tuyến ống sau lắp đặt sẽ có mối nối không khớp, đáy ống bị bậc và độ dốc thực tế lệch với thiết kế.

Cách lấy mẫu kiểm tra lô hàng

Không cần kiểm tra từng chiếc. Thông lệ trong ngành là lấy ngẫu nhiên 5% số lượng ống mỗi lô, tối thiểu 5 chiếc. Đo đường kính trong tại ba vị trí: miệng đầu vào, giữa ống và miệng đầu ra. Tính giá trị trung bình và độ lệch. Nếu bất kỳ ống nào vượt dung sai cho phép, yêu cầu kiểm tra toàn bộ lô.

Tính đồng đều theo lô không chỉ liên quan đến kích thước. Màu sắc, mật độ bề mặt và độ sắc nét của miệng ống cũng cần nhất quán. Sự khác biệt rõ rệt trong một lô là dấu hiệu quy trình sản xuất không ổn định, dù từng chiếc ống vẫn nằm trong dung sai.

Ứng dụng sáu tiêu chí vào từng loại công trình

Sáu tiêu chí trên không có cùng trọng số trong mọi dự án. Tuỳ theo loại công trình, người phụ trách kỹ thuật cần ưu tiên kiểm tra những yếu tố phù hợp nhất.

Công trình dân dụng và khu đô thị

Ở các dự án nhà ở, trường học, bệnh viện, cống rung ép thoát nước mưa và nước thải sinh hoạt thường dùng D300 đến D600. Cấp tải B125 hoặc C250 tuỳ vị trí. Ưu tiên kiểm tra mối nối vì tuyến ống thường đi dưới vỉa hè, sân khu vực có trồng cây, độ ẩm cao và rễ cây có thể xâm nhập qua mối nối hở. Gioăng cao su là lựa chọn tốt hơn vữa trét ở những tuyến này.

Công trình hạ tầng giao thông

Cống chui qua đường, cống thoát nước dọc nền đường cần ưu tiên tiêu chí cấp tải và chất lượng bê tông hơn các dự án khác. Cấp D400 thường được yêu cầu với đường cấp I và II. Nền đường đắp cao cần tính đến tải trọng đất đắp tác động lên ống theo chiều đứng, không chỉ tải trọng xe. Một số tuyến còn yêu cầu thêm phân tích ổn định theo phần mềm chuyên dụng trước khi chọn cấp ống.

Công trình thuỷ lợi và nông nghiệp

Ống dẫn nước tưới tiêu, cống ngang đê điều và hệ thống thoát lũ nông nghiệp thường đặt trong môi trường đất có độ axit biến động. Tiêu chí bê tông chống thấm và lớp bảo vệ cốt thép cần được chú ý đặc biệt. Ở vùng đồng bằng sông Cửu Long, đất phèn có pH thấp ăn mòn bê tông thông thường nhanh hơn dự tính nếu không dùng đúng loại xi măng và phụ gia.

Những sai lầm khi lựa chọn cống rung ép thoát nước

Thực tiễn thi công cống rung ép thoát nước cho thấy một số lỗi lặp đi lặp lại ở nhiều công trình, dù người thực hiện không phải là người thiếu kinh nghiệm.

Lỗi thứ nhất là chọn ống theo giá thay vì theo yêu cầu kỹ thuật. Ống rẻ hơn 10-15% thường do mác bê tông thấp hơn, cốt thép ít hơn hoặc bề dày thành ống giảm. Tiết kiệm ban đầu nhưng chi phí sửa chữa sau 3-5 năm có thể gấp 3-5 lần.

Lỗi thứ hai là không kiểm tra hồ sơ xuất xưởng. Nhiều đơn vị thi công nhận ống trực tiếp từ xe vận chuyển mà không đối chiếu với phiếu kiểm định. Khi công trình có sự cố, rất khó truy xuất được nguyên nhân từ phía nhà sản xuất.

Lỗi thứ ba là trộn lẫn ống từ nhiều nguồn cung trong cùng một tuyến. Dù cùng quy cách D400, ống từ hai nhà máy khác nhau có thể có dung sai kích thước lệch nhau, dẫn đến mối nối không khít và tuyến ống bị gãy khúc.

Checklist khi đặt hàng cống rung ép

Trước khi gửi yêu cầu báo giá hoặc ký hợp đồng, danh sách thông tin sau đây cần được xác định rõ trong hồ sơ đặt hàng:

• Đường kính trong Dn (không phải đường kính danh nghĩa ngoài)
• Chiều dài mỗi đoạn ống (thường 1 m hoặc 2 m)
• Cấp tải trọng yêu cầu (A25, B125, C250, D400)
• Mác bê tông tối thiểu và yêu cầu phụ gia (nếu có)
• Kiểu nối (miệng bằng, lồng hay gioăng cao su)
• Tiêu chuẩn áp dụng và yêu cầu chứng chỉ kiểm định kèm hàng

Yêu cầu nhà cung cấp cống rung ép thoát nước ghi rõ tất cả thông số trên vào hợp đồng, không chỉ số lượng và giá. Điều này tạo căn cứ pháp lý nếu xảy ra tranh chấp về chất lượng sau này.

Kết luận

Sáu tiêu chí trong bài viết này không phải lý thuyết học thuật. Đây là những điểm kiểm tra thực tế đã được đúc kết từ nhiều công trình thoát nước trong và ngoài đô thị. Đường kính trong, cấp tải, mác bê tông, mối nối, cốt thép và dung sai kích thước, cả sáu yếu tố này cần được đặt ra ngay từ giai đoạn lập dự toán, không phải đợi đến khi ký phiếu nghiệm thu.

Người làm kỹ thuật trong lĩnh vực xây dựng hiểu rõ một điều: hệ thống thoát nước tốt không ai nhìn thấy và không ai nhắc đến. Nhưng khi nó hỏng, mọi người đều biết ngay. Chọn đúng cống rung ép thoát nước từ đầu là cách đơn giản nhất để đảm bảo công trình của bạn thuộc nhóm đầu tiên, không phải nhóm thứ hai.
