4 loại công trình phù hợp với cống đúc rung ép

Cống rung ép là tên gọi tắt của cống bê tông sản xuất bằng công nghệ rung ép, trong đó hỗn hợp bê tông khô được nén đồng thời bằng lực rung tần số cao và lực ép thủy lực trong khuôn thép. Kết quả là cấu kiện có mật độ bê tông cao, tháo khuôn ngay sau khi ép và đưa vào bảo dưỡng mà không cần chờ đông kết trong khuôn. Nhà máy có thể quay vòng khuôn nhiều lần trong ngày, tốc độ sản xuất cao và chi phí đơn vị thấp hơn một số phương pháp sản xuất khác.

Bốn loại công trình dưới đây không phải danh sách đầy đủ mọi ứng dụng của cống đúc rung ép mà là bốn nhóm công trình mà đặc điểm kỹ thuật của loại cống này thực sự tạo ra lợi thế rõ ràng so với các lựa chọn thay thế.

Công nghệ rung ép và những đặc điểm kỹ thuật quyết định phạm vi ứng dụng

Để đánh giá đúng xem công trình nào phù hợp, cần hiểu trước những gì phương pháp rung ép mang lại và những gì nó không thể làm.

Bê tông rung ép sử dụng hỗn hợp có độ sụt gần bằng không, tức là rất khô và cứng. Lực ép kết hợp rung động làm cho bê tông đặc chắc mà không cần thêm nước, kết quả là tỷ lệ nước xi măng thấp và cường độ nén thực tế thường cao hơn mác thiết kế nếu quá trình sản xuất được kiểm soát đúng. Cấu kiện xuất xưởng với bề mặt đồng đều, không có lỗ rỗng lớn nếu máy móc và quy trình hoạt động chuẩn.

Giới hạn của phương pháp này là ở bê tông khô, áp lực rung và ép không thể phân bố đều tuyệt đối trong mọi hình dạng khuôn. Cống tiết diện tròn hoặc vuông đơn giản phù hợp hơn các hình dạng phức tạp. Và vì khuôn thép phải chịu lực rung liên tục, độ chính xác khuôn ảnh hưởng trực tiếp đến độ chính xác sản phẩm theo thời gian.

Cấp chịu lực và ý nghĩa thực tế

Cống rung ép được phân cấp theo tải trọng theo TCVN 9113:2012, từ cấp A cho tải trọng nhẹ đến cấp D cho tải trọng nặng. Điều quan trọng là cấp chịu lực không phụ thuộc vào phương pháp sản xuất rung ép hay ly tâm mà phụ thuộc vào thiết kế cấu kiện: mác bê tông, chiều dày thành và bố trí cốt thép. Cùng phương pháp rung ép có thể sản xuất ra cống đạt cấp A hoặc cấp C, tùy thiết kế.

Vì vậy, câu hỏi không phải là cống rung ép chịu được bao nhiêu tải một cách chung chung mà là sản phẩm cụ thể của nhà cung cấp cụ thể đó được kiểm nghiệm đến cấp chịu lực nào. Đây là thông số cần yêu cầu phiếu kiểm nghiệm cụ thể, không phải thông số tra trên catalogue.

Loại công trình 1: Hệ thống thoát nước khu dân cư và đô thị mới

Đây là ứng dụng lớn nhất về khối lượng và cũng là nơi cống đúc rung ép thể hiện lợi thế tập trung nhất. Khu đô thị mới, khu dân cư xây dựng mới và các dự án cải tạo hệ thống thoát nước cũ đòi hỏi lượng cống lớn, giao hàng nhanh và giá hợp lý. Ba yêu cầu đó là điểm mạnh tự nhiên của phương pháp rung ép.

Tốc độ sản xuất cao của dây chuyền rung ép cho phép nhà máy đáp ứng đơn hàng lớn trong thời gian ngắn. Không như cống ly tâm cần thời gian quay và bảo dưỡng dài hơn cho từng cấu kiện, dây chuyền rung ép có thể xuất xưởng hàng trăm đến hàng nghìn đốt mỗi ngày tùy quy mô. Điều đó quan trọng với các dự án đô thị có tiến độ thi công chặt và cần nguyên vật liệu theo đợt đúng lịch.

Kích thước phổ biến cho thoát nước đô thị

Hệ thống thoát nước khu dân cư đô thị thường dùng cống tròn đường kính từ 300mm đến 800mm cho tuyến nhánh và cống lớn hơn từ 800mm đến 1500mm cho tuyến thoát chính. Đây đều là kích thước mà khuôn rung ép có thể sản xuất hiệu quả với chi phí thấp hơn khuôn ly tâm cùng đường kính.

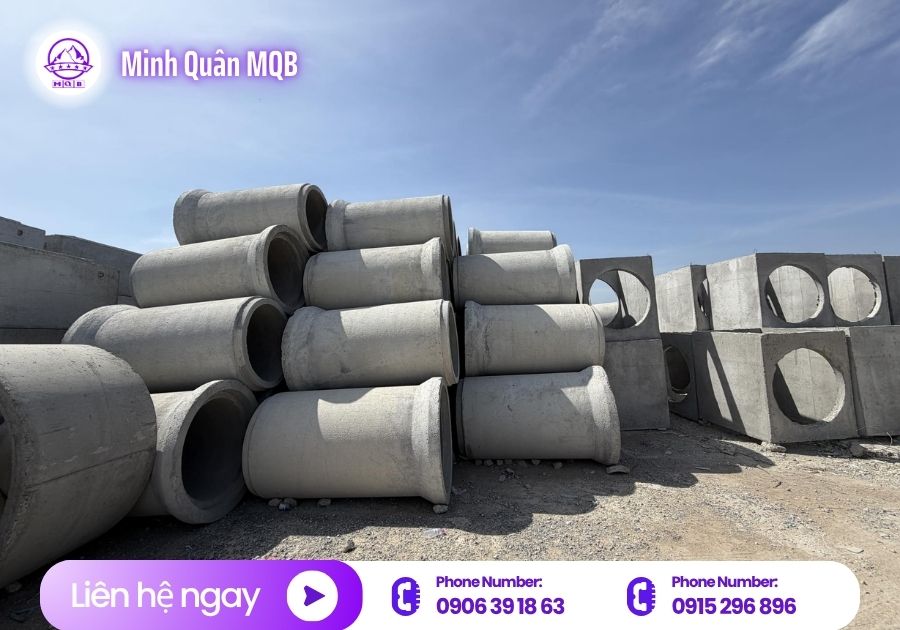

Cống tiết diện hộp chữ nhật dùng cho cống hộp thoát nước đường phố cũng được sản xuất bằng phương pháp rung ép, đặc biệt với kích thước nhỏ đến trung bình. Ưu điểm là dễ vận chuyển và tích hợp vào mặt cắt đường hẹp hơn cống tròn cùng lưu lượng.

Yêu cầu kỹ thuật đặc thù cho thoát nước đô thị

Hệ thống thoát nước đô thị đòi hỏi một số yêu cầu kỹ thuật mà nhà thầu cần kiểm tra với nhà cung cấp cống rung ép:

• Cấp chịu lực: tuyến cống chôn dưới đường giao thông cần đạt tối thiểu cấp C250 cho đường nội bộ khu dân cư hoặc D400 cho đường có xe tải hạng trung. Không phải mọi cống rung ép trên thị trường đều đạt các cấp này, cần xác nhận bằng phiếu kiểm nghiệm.
• Độ kín mối nối: hệ thống thoát nước đô thị yêu cầu mối nối không rò rỉ để tránh thấm nước bẩn ra đất xung quanh và tránh nước ngầm xâm nhập vào trong gây đầy cống. Mối nối bát loe kết hợp gioăng cao su là tiêu chuẩn chấp nhận được cho hầu hết ứng dụng đô thị.
• Bề mặt trong lòng cống: bề mặt nhẵn giảm hệ số nhám Manning, tăng lưu lượng thoát nước trong cùng điều kiện đường kính và độ dốc. Cống rung ép sản xuất đúng quy trình có bề mặt trong đủ nhẵn cho hầu hết ứng dụng thoát nước đô thị.

Một điểm cần chú ý: dự án thoát nước đô thị thường có hồ sơ kỹ thuật yêu cầu cụ thể về cấp cống và chứng nhận chất lượng. Nhà thầu cần đảm bảo cống rung ép đặt mua đáp ứng đúng yêu cầu này để tránh bị từ chối trong quá trình nghiệm thu.

Loại công trình 2: Đường giao thông nông thôn và cống chui dân sinh

Đây là ứng dụng mà cống đúc rung ép thực sự chiếm lợi thế rõ ràng nhất về mặt kinh tế. Đường giao thông nông thôn, đường liên thôn và các tuyến đường cấp thấp cần lượng lớn cống chui qua đường để thoát nước từ ruộng đồng, kênh mương sang phía bên kia đường. Đây là thị trường thoát nước phân tán, khối lượng lớn, ngân sách hạn chế và không đòi hỏi cấp chịu lực quá cao.

Đường nông thôn tải trọng xe thường từ xe máy đến xe tải nhỏ và xe nông nghiệp, tương ứng cấp chịu lực A60 đến B125 theo TCVN 9113:2012. Cống rung ép đạt các cấp này hoàn toàn trong khả năng sản xuất thông thường, không cần thiết kế đặc biệt.

Tại sao cống rung ép phù hợp cho đường nông thôn

Có ba lý do kỹ thuật và kinh tế cụ thể khiến cống rung ép chiếm ưu thế trong ứng dụng này. Thứ nhất là chi phí đơn vị thấp hơn so với cống ly tâm cùng đường kính và cấp chịu lực. Với ngân sách hạn chế của các dự án đường giao thông nông thôn từ nguồn vốn nhà nước hoặc xã hội hóa, chi phí vật liệu là yếu tố quyết định thường xuyên.

Thứ hai là nguồn cung dồi dào và phân bố rộng. Vì dây chuyền rung ép đòi hỏi đầu tư thấp hơn dây chuyền ly tâm, nhiều cơ sở sản xuất vừa và nhỏ tại các tỉnh thành đều có khả năng sản xuất. Điều đó có nghĩa là công trình ở vùng sâu xa cũng dễ tìm được nhà cung cấp địa phương với chi phí vận chuyển hợp lý hơn.

Thứ ba là đường kính từ 400mm đến 800mm chiếm phần lớn nhu cầu cống chui đường nông thôn, đây là dải kích thước mà rung ép sản xuất hiệu quả nhất về mặt chi phí sản xuất so với sản lượng.

Lưu ý về chiều dài và mối nối trong điều kiện nông thôn

Cống chui qua đường nông thôn thường cần chiều dài từ 6m đến 12m tùy bề rộng đường và yêu cầu thoát nước hai bên. Với đốt cống 1m tiêu chuẩn cần 6 đến 12 đốt mỗi vị trí, mối nối trở thành điểm cần chú ý.

Trong điều kiện thi công nông thôn không phải lúc nào cũng có giám sát kỹ thuật thường xuyên, chất lượng mối nối phụ thuộc nhiều vào thói quen thi công của đội thợ địa phương. Mối nối bát loe đơn giản chèn vữa xi măng là phổ biến nhất, nhưng đòi hỏi thực hiện đúng để đảm bảo kín nước và không bị đất xâm nhập vào khoang cống theo thời gian.

Loại công trình 3: Hạ tầng thoát nước khu công nghiệp và nhà xưởng

Khu công nghiệp là môi trường đặc thù với hai yêu cầu có vẻ mâu thuẫn nhau: chi phí hạ tầng cần được kiểm soát chặt trong giai đoạn đầu tư, nhưng hệ thống thoát nước phải đủ bền để chịu tải trọng xe nặng lưu thông liên tục nhiều chục năm. Cống đúc rung ép có thể đáp ứng cả hai nếu thiết kế và kiểm nghiệm đúng cấp yêu cầu.

Đường nội bộ khu công nghiệp thường xuyên có xe tải container trọng lượng 30 đến 40 tấn, xe chở nguyên vật liệu và xe đầu kéo. Tuyến cống thoát nước bề mặt chôn dưới các đường này cần đạt cấp D400 theo TCVN 9113:2012. Đây là yêu cầu cao hơn so với đường đô thị thông thường và không phải tất cả cơ sở sản xuất cống rung ép đều đáp ứng được.

Những vị trí đặc thù trong khu công nghiệp cần xem xét kỹ

Trong khu công nghiệp không phải vị trí nào cũng chịu tải trọng như nhau. Cần phân biệt để không bắt buộc dùng cống cấp D400 cho toàn bộ hệ thống khi nhiều đoạn thực sự không cần cấp đó.

• Cống dưới đường vận chuyển chính và khu vực cổng ra vào xe tải: đây là vị trí chịu tải nặng nhất, cần cấp D400 trở lên và cần kiểm nghiệm cụ thể từ nhà cung cấp.
• Cống trong khuôn viên nhà xưởng không có xe nặng đi qua: cấp B125 đến C250 là đủ, không cần đầu tư quá mức cho hạ tầng thoát nước tại đây.
• Cống thoát nước sân và bãi đỗ xe con: cấp C250 là phù hợp cho bãi đỗ xe ô tô con và xe nhỏ trong văn phòng.
• Cống thu nước mưa mái nhà xưởng chạy ngang nền nhà: thường không chịu tải trọng mặt đường, yêu cầu tập trung vào khả năng thoát nước và chống thấm hơn là cấp chịu lực.

Việc phân loại cấp chịu lực theo từng khu vực giúp tối ưu chi phí mà vẫn đảm bảo an toàn. Không cần dùng cống cấp D400 cho toàn bộ khu công nghiệp khi chỉ một số đoạn thực sự chịu tải trọng xe container.

Thoát nước công nghiệp và yêu cầu về mối nối kín

Khu công nghiệp thường có hệ thống tách nước mưa và nước thải công nghiệp riêng biệt theo quy định môi trường. Mối nối cống trên tuyến nước thải cần đảm bảo kín tuyệt đối để không xảy ra hiện tượng nước thải thấm ra nền đất và nước ngầm xâm nhập vào tuyến cống làm tăng tải cho hệ thống xử lý.

Với yêu cầu này, cống rung ép cần được trang bị mối nối gioăng cao su thay vì mối nối chèn vữa thông thường. Gioăng cao su có khả năng bù trừ lún lệch nhỏ giữa các đốt cống mà không bị hở, phù hợp với điều kiện nền đất khu công nghiệp thường có biến dạng trong giai đoạn ổn định đất nền sau san lấp.

Loại công trình 4: Công trình thủy lợi và dẫn nước nông nghiệp

Đây là ứng dụng ít được nhắc đến nhất trong các catalogue cống bê tông nhưng lại là một trong những thị trường tiêu thụ lớn và ổn định nhất. Hệ thống thủy lợi nông nghiệp từ kênh dẫn nước cấp 2, cấp 3 đến cống điều tiết và cống qua đường thủy lợi đòi hỏi khối lượng cấu kiện lớn, phân tán theo địa bàn rộng và thường thi công theo thời vụ nông nghiệp.

Cống đúc rung ép phù hợp với hạ tầng thủy lợi vì một số lý do thực tế. Đường kính từ 200mm đến 600mm chiếm phần lớn nhu cầu cống điều tiết và cống qua kênh trong hệ thống thủy lợi cấp thấp. Khối lượng đặt hàng thường lớn và tập trung vào một vài tháng trong năm, phù hợp với năng lực sản xuất nhanh của dây chuyền rung ép. Chi phí đơn vị thấp giúp dự án thủy lợi kiểm soát tổng mức đầu tư trong giới hạn ngân sách thường khá chặt của các chương trình nông thôn mới và phát triển nông nghiệp.

Đặc thù kỹ thuật của cống thủy lợi so với cống thoát nước đô thị

Cống thủy lợi hoạt động trong điều kiện khác với cống thoát nước đô thị, điều đó dẫn đến một số yêu cầu kỹ thuật khác biệt mà nhà thầu và giám sát cần nắm.

Áp lực bên trong: cống thoát nước đô thị thường chảy tự do không áp. Cống thủy lợi điều tiết hoặc cống qua đê đôi khi chịu áp lực nước từ bên trong khi mực nước phía thượng lưu cao hơn mực nước phía hạ lưu. Áp lực đó tạo ra ứng suất kéo theo hướng kính trong thành cống, đòi hỏi cốt thép theo hướng đó đủ để chịu lực. Không phải mọi thiết kế cống rung ép tiêu chuẩn đều tính đến điều kiện này.

Ăn mòn từ đất phèn: tại nhiều khu vực đồng bằng sông Cửu Long và các vùng đất phèn khác, đất và nước có pH thấp gây ăn mòn bê tông theo cơ chế hóa học. Cống bê tông tiêu chuẩn mác B20 đặt trong môi trường đó có thể xuống cấp sớm hơn tuổi thọ thiết kế. Cần xem xét mác bê tông cao hơn (B25 đến B30) hoặc xi măng chịu sulfat cho các vị trí có điều kiện đất đặc biệt.

Tải trọng thủy tĩnh của đất đắp: cống thủy lợi đôi khi được chôn dưới đê đất đắp dày, tạo ra áp lực đất lớn hơn cống chôn dưới đường thông thường. Chiều sâu chôn lấp cần được tính toán cụ thể để xác định cấp chịu lực phù hợp.

Thi công cống thủy lợi và những điểm khác biệt

Thi công cống thủy lợi thường diễn ra trong điều kiện mặt bằng đặc thù: bờ kênh hẹp, không có đường vào cho xe lớn, công nhân thi công thường là lao động địa phương không chuyên. Đây là môi trường mà sản phẩm đúc sẵn chuẩn hóa kích thước phát huy lợi thế hơn so với bê tông đổ tại chỗ phụ thuộc vào tay nghề thợ.

Một thực tế cần lưu ý trong thi công thủy lợi: mực nước ngầm tại các khu vực đồng bằng thường cao và biến động theo mùa. Khi đặt cống trong điều kiện hào đào ngập nước, cần có biện pháp bơm thoát nước ngầm và đặt cống nhanh trước khi nước ngập trở lại. Cống rung ép xuất xưởng sẵn sàng lắp đặt ngay, không cần chờ bảo dưỡng bê tông tại chỗ, là lợi thế thực sự trong tình huống này.

Trước khi đặt hàng cống rung ép: Những thông số nào cần xác nhận?

Bốn loại công trình vừa phân tích đều có thể dùng cống rung ép, nhưng điều đó không có nghĩa là mọi sản phẩm cống rung ép trên thị trường đều phù hợp với mọi dự án trong các nhóm đó. Sự khác biệt nằm ở thông số kỹ thuật cụ thể, không phải ở phương pháp sản xuất.

Cấp chịu lực và phiếu kiểm nghiệm

Đây là thông số quan trọng nhất cần xác nhận trước khi ký hợp đồng mua hàng. Nhà cung cấp cần cung cấp phiếu kiểm nghiệm thử nghiệm cơ học (nén ba cạnh hoặc thử nghiệm tương đương) từ phòng thí nghiệm được công nhận LAS-XD, ghi rõ đường kính cống, chiều dày thành và cấp chịu lực đạt được.

Catalogue ghi cấp D400 nhưng phiếu kiểm nghiệm không đủ hoặc kiểm nghiệm sản phẩm khác kích thước là tình huống cần cẩn thận. Yêu cầu phiếu kiểm nghiệm cho đúng đường kính và chiều dày sẽ mua, không chỉ xem catalogue.

Mác bê tông và điều kiện môi trường

Mác bê tông trên nhãn sản phẩm không phải lúc nào cũng phản ánh cường độ thực tế. Các nhà cung cấp có hệ thống kiểm soát chất lượng tốt có thể cung cấp phiếu kiểm nghiệm cường độ bê tông từ mẫu lấy ngẫu nhiên từ lô hàng. Với các dự án có yêu cầu về điều kiện môi trường đặc biệt như khu vực ven biển hay đất phèn, cần thảo luận thêm về loại xi măng và phụ gia sử dụng trong quá trình sản xuất.

Kích thước và dung sai

Dung sai kích thước cống rung ép quy định trong TCVN 9113:2012 là cộng trừ 5mm cho kích thước chính. Khi nhận hàng, kiểm tra ngẫu nhiên một số cấu kiện bằng thước thép để xác nhận kích thước thực tế nằm trong phạm vi cho phép. Đặc biệt kiểm tra chiều dày thành tại nhiều điểm vì đây là thông số ảnh hưởng trực tiếp đến khả năng chịu tải.

Hệ thống mối nối và phụ kiện

Mối nối kiểu bát loe, mối nối kết hợp gioăng cao su và các phụ kiện cút, chạc, thu nhỏ là những thứ cần được xác nhận sẵn sàng cùng với cống chính. Không phải nhà cung cấp nào cũng có đầy đủ phụ kiện cho mọi đường kính. Đặt hàng cống chính trước rồi phát hiện không có phụ kiện phù hợp là tình huống gây chậm tiến độ không đáng có.

Những trường hợp cần cân nhắc kỹ trước khi chọn cống rung ép

Phân tích đúng phạm vi ứng dụng cũng bao gồm việc biết rõ khi nào nên cân nhắc giải pháp khác. Đây là những tình huống mà cống ly tâm cốt thép ứng suất trước hoặc cống nhựa có thể là lựa chọn tốt hơn.

Công trình cần cấp chịu lực E600 hoặc F900, tức là các tuyến cống dưới cảng container, sân bay hoặc nhà kho có xe đầu kéo siêu trọng. Ở cấp tải trọng này, cống bê tông ứng suất trước sản xuất bằng phương pháp ly tâm thường có ưu thế về độ đồng đều và kiểm soát chất lượng hơn.

Tuyến cống có yêu cầu đặc biệt về độ kín khít cho nước thải độc hại hoặc hóa chất trong khu công nghiệp nặng. Trong trường hợp này, cống nhựa HDPE hoặc cống bê tông phủ lớp chống ăn mòn bên trong có thể phù hợp hơn.

Vị trí đặt cống dưới nền đất yếu sụt lún mạnh trong đó biến dạng lún lệch giữa các đốt cống lớn. Mối nối gioăng cao su của cống đúc sẵn có khả năng bù trừ lún lệch nhỏ nhưng không phải vô hạn. Cống nhựa mềm có thể chịu biến dạng lớn hơn trong tình huống này.

Bảng đối chiếu loại công trình và yêu cầu cần xác nhận

Để giúp việc đối chiếu nhanh khi ra quyết định, bốn loại công trình và yêu cầu chính cần xác nhận với nhà cung cấp:

• Thoát nước khu dân cư đô thị: cần xác nhận cấp chịu lực C250 hoặc D400 tùy vị trí, mối nối kín nước, kích thước đa dạng từ D300 đến D800.
• Đường nông thôn và cống chui dân sinh: ưu tiên giá hợp lý, cấp A đến B125 là đủ cho phần lớn trường hợp, cần nguồn cung ổn định và giao hàng đúng tiến độ.
• Khu công nghiệp và nhà xưởng: phân loại vị trí trước, tuyến đường xe nặng cần D400, khu vực khác thấp hơn. Mối nối gioăng cao su cho tuyến nước thải.
• Thủy lợi nông nghiệp: cần xem xét điều kiện đất phèn hoặc mặn nếu có, kiểm tra điều kiện áp lực bên trong nếu cống điều tiết, ưu tiên nhà cung cấp địa phương để giảm chi phí vận chuyển.

Bảng đối chiếu này không thay thế được khảo sát và tính toán cụ thể cho từng dự án nhưng giúp định hướng nhanh trước khi đi vào chi tiết kỹ thuật với từng nhà cung cấp.

Lựa chọn đúng vật liệu bắt đầu từ hiểu đúng bối cảnh

Không có loại vật liệu nào tốt cho mọi tình huống. Cống đúc rung ép có vị trí rõ ràng trong bức tranh vật liệu xây dựng hạ tầng: giá cạnh tranh, sản xuất nhanh, đa dạng kích thước và đủ đáp ứng phần lớn yêu cầu kỹ thuật của bốn nhóm công trình đã phân tích. Khi điều kiện nằm trong phạm vi đó, đây là lựa chọn hợp lý về mặt kinh tế kỹ thuật.

Điều quan trọng không phải là chọn loại cống nào nghe có vẻ tốt nhất mà là chọn loại cống phù hợp với yêu cầu thực tế của công trình cụ thể, sau đó xác nhận sản phẩm cụ thể từ nhà cung cấp cụ thể đó thực sự đạt được các thông số yêu cầu. Hai bước đó, thực hiện đúng thứ tự, là cách ra quyết định vật liệu bền vững nhất trong xây dựng hạ tầng.

Công trình hạ tầng được làm đúng vật liệu ở từng hạng mục không chỉ bền hơn mà còn rẻ hơn tính theo vòng đời. Đó là điều mà người ra quyết định hôm nay sẽ thấy kết quả sau 10 hay 20 năm, khi hầu hết các chi tiết thiết kế đã bị quên đi nhưng công trình vẫn đang hoạt động.
