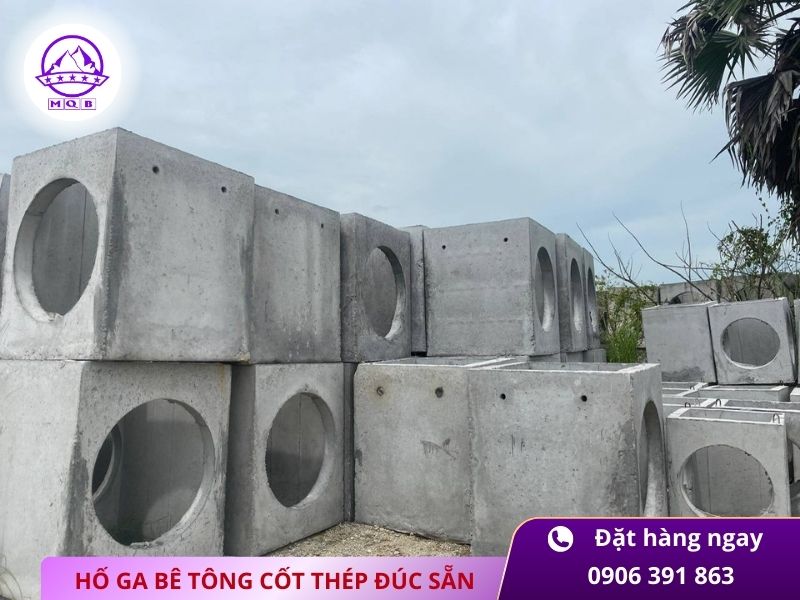

Hố ga bê tông D800 nối cống thoát nước

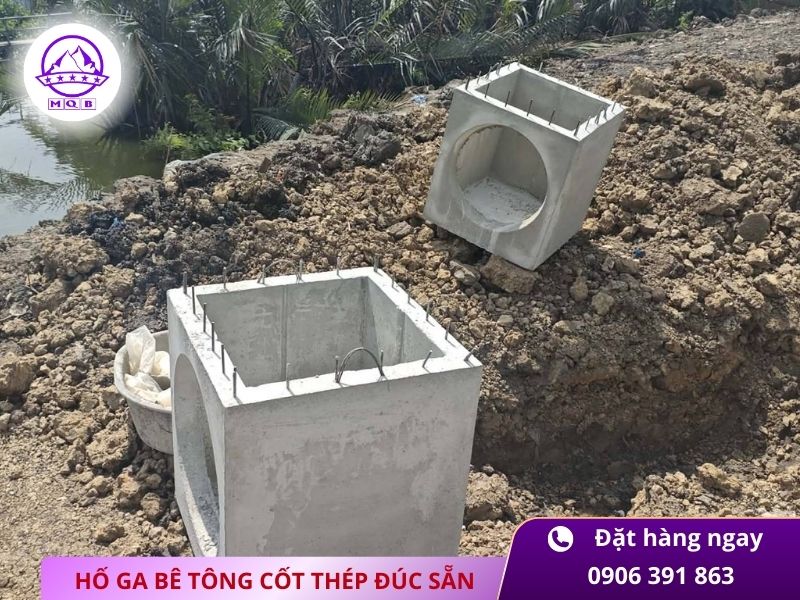

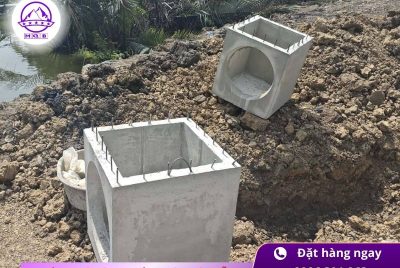

Hố ga bê tông D800 là loại cấu kiện được thiết kế riêng cho các tuyến cống có đường kính 800mm, tức là loại cống chủ yếu dùng trong hệ thống thoát nước cấp khu vực và thoát nước đô thị loại vừa. Đây không phải sản phẩm dùng được cho mọi kích thước cống, mà là cấu kiện được tính toán kích thước buồng, cao độ lắp đặt và vị trí đấu nối cụ thể cho đúng quy cách ống D800.

Vai trò kỹ thuật của hố ga trong hệ thống thoát nước cống lớn

Với hệ thống cống đường kính nhỏ dưới 400mm, vị trí của hố ga chủ yếu là thu nước mặt và kiểm tra vệ sinh định kỳ. Nhưng khi đường kính cống tăng lên 800mm, vai trò của hố ga mở rộng hơn nhiều và cũng trở nên phức tạp hơn về mặt kỹ thuật.

Điểm chuyển hướng và thay đổi độ dốc

Cống không bao giờ chạy thẳng tuyệt đối từ đầu đến cuối. Địa hình thực tế buộc tuyến cống phải chuyển hướng, thay đổi độ dốc hoặc vượt qua các chướng ngại ngầm dưới lòng đất. Mỗi điểm thay đổi như vậy đều cần có hố ga làm buồng đệm, giúp dòng chảy không bị xáo trộn đột ngột và tránh hiện tượng xói lở nội thành ống tại những vị trí đổi chiều.

Điểm hội tụ nhiều nhánh cống

Trong hệ thống thoát nước khu đô thị, nhiều nhánh cống phụ từ các khu dân cư, đường nhánh sẽ dồn về tuyến cống chính. Điểm hội tụ đó là vị trí đặt hố ga. Buồng ga cần đủ kích thước để tiếp nhận đồng thời nhiều đường cống vào từ các hướng khác nhau mà không làm tắc nghẽn cục bộ khi lưu lượng nước tăng cao vào mùa mưa.

Cửa kiểm tra và nạo vét định kỳ

Cống đường kính 800mm chứa khối lượng nước lớn và tốc độ chảy đáng kể. Cặn lắng, rác thải và bùn sẽ tích tụ bên trong theo thời gian. Hố ga là điểm duy nhất công nhân vệ sinh có thể tiếp cận trực tiếp vào lòng cống để nạo vét và kiểm tra tình trạng bên trong. Khoảng cách bố trí hố ga theo tiêu chuẩn thoát nước đô thị thường không vượt quá 50m trên cùng một tuyến cống chính.

Cấu tạo đặc thù của hố ga bê tông D800

Không phải hố ga nào cũng dùng được cho cống D800. Kích thước buồng ga, vị trí và đường kính lỗ đấu nối, chiều cao tổng thể và tải trọng thiết kế đều được tính toán cụ thể cho từng quy cách cống. Một hố ga D800 đạt chuẩn sẽ có các đặc điểm kỹ thuật sau.

Kích thước buồng ga và thành bê tông

Buồng ga cho cống D800 thường có kích thước trong lòng tối thiểu từ 1200x1200mm đến 1500x1500mm, tùy theo số lượng đường cống đấu nối và yêu cầu thi công. Kích thước này đủ để công nhân vệ sinh đứng làm việc bên trong khi cần và đủ không gian để dòng chảy từ nhiều hướng hội tụ mà không tạo xoáy cục bộ phá vỡ ống.

Thành hố ga được đúc từ bê tông mác B25 trở lên, chiều dày thành tối thiểu 120mm. Đáy hố ga thường được thiết kế có rãnh dẫn dòng (invert) chạy theo hướng dòng chảy chủ đạo, giúp nước không ứ đọng tại đáy buồng và hạn chế tích tụ cặn lắng.

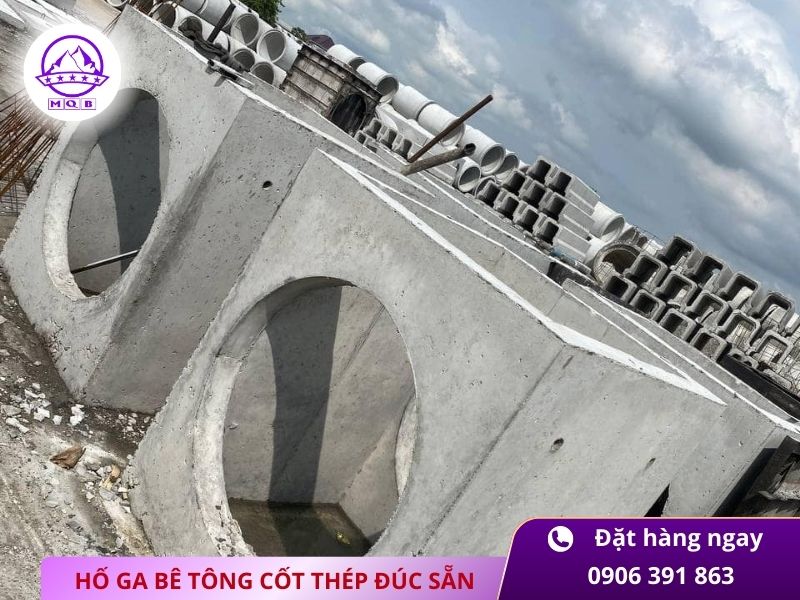

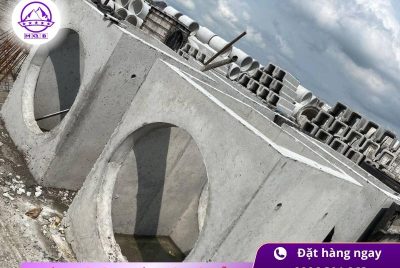

Lỗ đấu nối cống và yêu cầu về độ kín

Lỗ đấu nối cống trên thành hố ga phải có đường kính phù hợp với ống D800, tức là lỗ tròn đường kính khoảng 820 đến 850mm để ống vào khớp vừa không bị hở. Vị trí tâm lỗ được xác định theo cao độ đáy cống thiết kế và góc đấu nối ghi trong bản vẽ thi công. Sai lệch cao độ tâm lỗ quá 30mm so với thiết kế có thể làm thay đổi độ dốc cống, ảnh hưởng đến khả năng tự chảy của toàn tuyến.

Mối đấu nối giữa ống và thành hố ga là điểm dễ thấm nhất trong toàn bộ hệ thống. Sau khi lắp ống vào lỗ, phần khe hở còn lại phải được trám kín bằng vữa không co ngót hoặc vật liệu chống thấm chuyên dụng. Bỏ qua bước này, dù chỉ một vị trí, sẽ tạo ra điểm thấm cho phép nước ngầm xâm nhập vào hệ thống hoặc nước thải rò ra môi trường xung quanh.

Cổ ga, nắp đậy và tải trọng thiết kế

Phần cổ ga là đoạn thu nhỏ nối từ buồng chính lên mặt đất, thường có đường kính 600 đến 800mm để công nhân có thể chui xuống làm việc. Nắp đậy được chọn theo cấp chịu tải phù hợp với vị trí lắp đặt. Tại vỉa hè hoặc khu vực chỉ dành cho người đi bộ thì dùng nắp loại B125, tại lòng đường xe cơ giới thì tối thiểu phải dùng loại C250 và các tuyến đường tải nặng như đường công nghiệp hoặc cảng thì nắp phải đạt cấp D400 theo EN 124.

Những sai lầm kỹ thuật phổ biến khi lắp đặt hố ga cống lớn

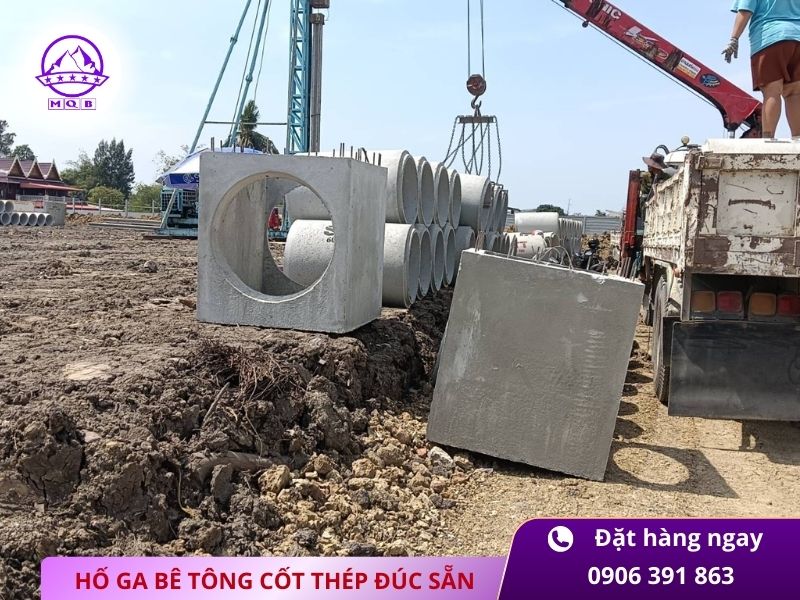

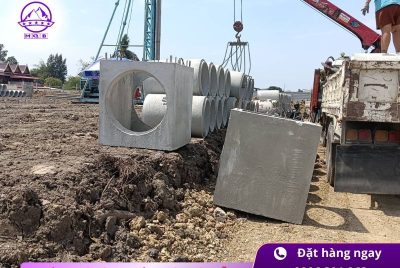

Hố ga D800 không phải cấu kiện nhỏ, khối lượng thường từ 800kg đến hơn 1,5 tấn tùy chiều sâu và số đốt ghép. Quá trình lắp đặt đòi hỏi thiết bị cẩu hạ phù hợp và đội thi công có kinh nghiệm. Dù vậy, vẫn có một số sai lầm kỹ thuật lặp đi lặp lại trên nhiều công trình.

• Đáy hố móng không được gia cố đủ: đất nền yếu mà không có lớp bê tông lót hoặc gia cố cát đầm kỹ sẽ gây lún cục bộ sau khi chịu tải, làm nghiêng cấu kiện và kéo lệch đường cống đã đấu nối.
• Không kiểm tra cao độ đỉnh nắp trước khi lấp: nắp ga nhô cao hơn mặt đường dù chỉ 2 đến 3cm sẽ bị xe cộ va đập liên tục, gây hỏng nắp và long khung đỡ chỉ sau vài tháng vận hành.
• Trám mối nối cống vào hố ga bằng vật liệu không phù hợp: dùng vữa xi măng thông thường tại vị trí có nước ngầm cao hoặc đất nền co ngót nhiều rất dễ nứt và thấm. Cần dùng vữa không co ngót hoặc hợp chất chống thấm polyurethane tại những vị trí này.
• Ghép đốt hố ga không đủ độ kín giữa các tầng: với hố ga ghép nhiều đốt, mạch nối ngang giữa các tầng đốt cần được trám vữa kỹ ở cả mặt trong lẫn mặt ngoài, không chỉ trát mặt ngoài cho đẹp.

Chi phí thực sự khi chọn sai cấu kiện hoặc bỏ qua kiểm tra

Không ít công trình thoát nước đô thị gặp sự cố tắc nghẽn hoặc ngập úng cục bộ chỉ sau một đến hai mùa mưa. Khi khai thác nguyên nhân, phần lớn đều quy về các vị trí hố ga bị lún, mạch nối thấm gây sạt đất vào lòng cống, hoặc đơn giản hơn là hố ga được lắp sai cao độ làm đảo ngược độ dốc dòng chảy tại một đoạn ngắn nhưng gây ứ đọng cho cả tuyến phía trước.

Chi phí đào lên, thay thế và thi công lại một vị trí hố ga trên tuyến cống đã hoàn thiện thường gấp 3 đến 5 lần so với chi phí làm đúng ngay từ đầu. Chưa kể thiệt hại do công trình đường bộ phía trên phải phá dỡ, ảnh hưởng giao thông và nguy cơ bồi thường nếu ngập úng gây hư hỏng tài sản xung quanh.

Đây là lý do các chủ đầu tư và đơn vị tư vấn giám sát có kinh nghiệm luôn yêu cầu nghiệm thu kỹ từng vị trí hố ga trước khi cho phép lấp đất, dù tiến độ có bị ảnh hưởng đôi chút.

Tiêu chí chọn mua cấu kiện ga bê tông đúc sẵn đúng chuẩn

Thị trường cấu kiện bê tông đúc sẵn tại miền Nam khá đa dạng về nguồn cung. Sự khác biệt giữa các nhà sản xuất không chỉ nằm ở giá mà còn ở mức độ kiểm soát chất lượng đầu ra. Khi chọn mua hố ga cho công trình thoát nước quy mô lớn, có một số tiêu chí cần xem xét kỹ hơn là chỉ dựa vào báo giá.

• Hồ sơ chất lượng vật liệu: nhà cung cấp cần xuất trình kết quả thử nghiệm cường độ bê tông theo lô sản xuất từ phòng thí nghiệm LAS-XD được công nhận, không chỉ dựa vào cam kết miệng.
• Độ chính xác kích thước và vị trí lỗ đấu nối: sai lệch kích thước buồng ga hoặc cao độ tâm lỗ cống vượt quá dung sai cho phép sẽ gây khó khăn nghiêm trọng khi đấu nối trên công trường.
• Khả năng sản xuất theo yêu cầu thiết kế: với những công trình có bản vẽ hố ga không theo kích thước tiêu chuẩn, nhà cung cấp cần có năng lực gia công khuôn và sản xuất theo bản vẽ kỹ thuật riêng.

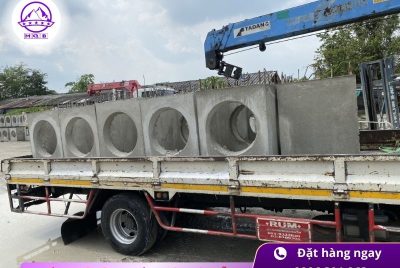

• Năng lực giao hàng và hỗ trợ kỹ thuật tại công trường: với công trình có tiến độ chặt, khả năng giao đúng lô, đúng thời điểm và hỗ trợ xử lý sự cố phát sinh trong thi công là yếu tố không thể bỏ qua.

Minh Quân MQB cung cấp hố ga bê tông D800 tại miền Nam

Minh Quân MQB là đơn vị chuyên sản xuất và cung cấp cấu kiện bê tông đúc sẵn cho các công trình hạ tầng kỹ thuật tại khu vực miền Nam, trong đó có dòng hố ga bê tông các kích thước từ hố ga nhỏ dân dụng đến hố ga kỹ thuật cống lớn như quy cách D800.

Sản phẩm của Minh Quân MQB được đúc theo quy trình kiểm soát chất lượng từ khâu phối liệu bê tông, gia công cốt thép đến dưỡng hộ đủ thời gian trước khi xuất xưởng. Kích thước buồng ga, cao độ và đường kính lỗ đấu nối được gia công theo bản vẽ thiết kế của từng công trình, không áp dụng một chuẩn chung cứng nhắc cho mọi dự án.

Với những công trình có nhu cầu tư vấn chọn kích thước hố ga phù hợp với bản vẽ thiết kế cống, đội kỹ thuật của Minh Quân MQB sẵn sàng hỗ trợ trước khi đặt hàng để đảm bảo cấu kiện giao đến công trường là đúng với yêu cầu thi công, không phát sinh điều chỉnh về sau.
