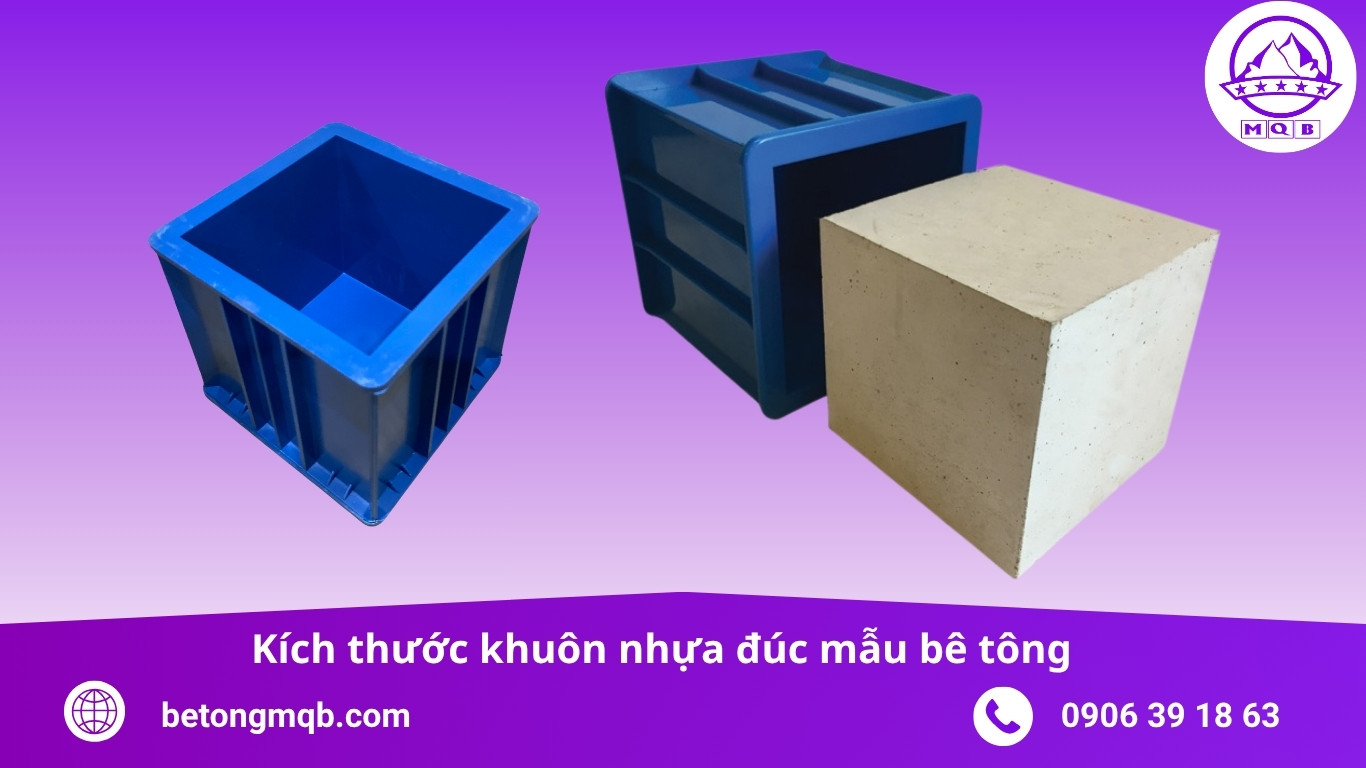

Tiêu chuẩn và kích thước khuôn nhựa đúc mẫu bê tông (TCVN 3118 – ASTM C470)

Trong các thí nghiệm xác định cường độ nén của bê tông, việc sử dụng khuôn mẫu đạt đúng kích thước và tiêu chuẩn kỹ thuật là yếu tố then chốt để kết quả đo được chính xác.

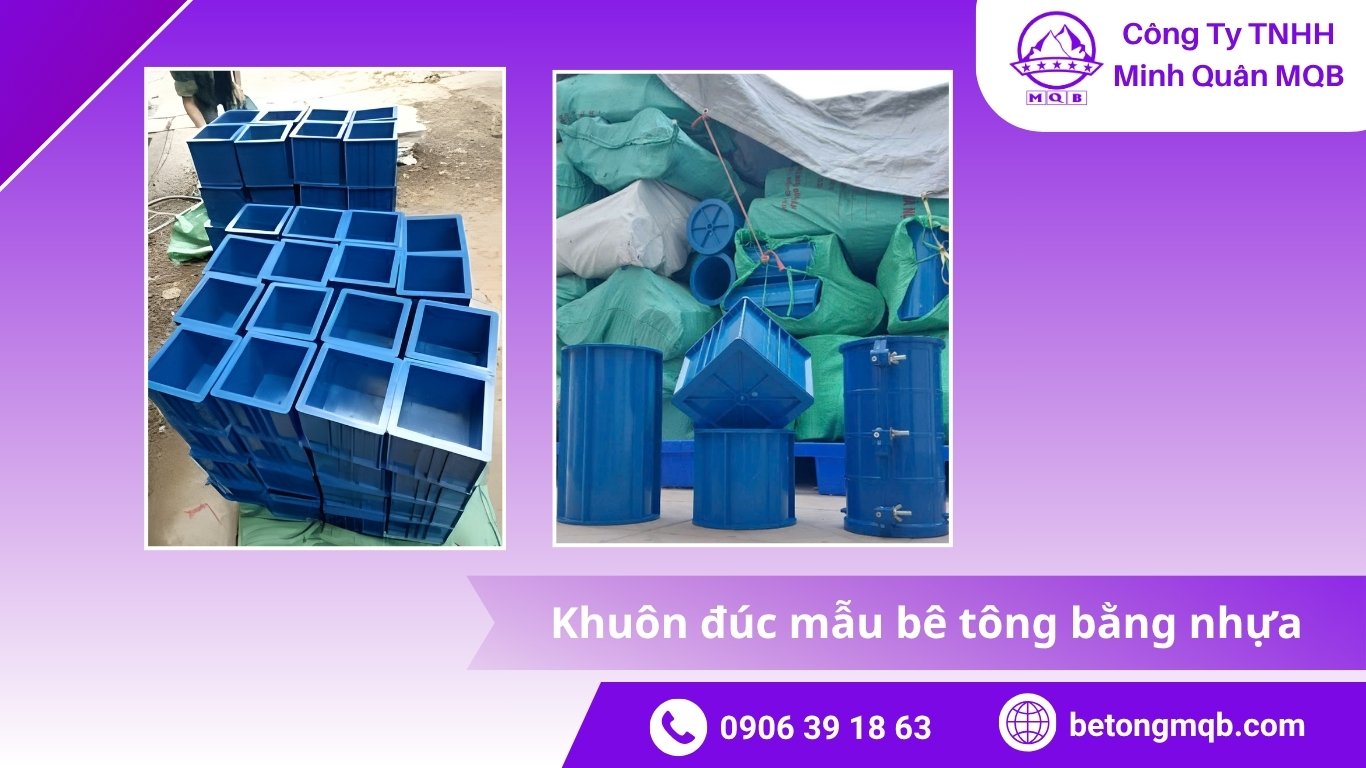

Khuôn nhựa đúc mẫu bê tông ngày nay được sử dụng rộng rãi thay thế khuôn kim loại nhờ đặc tính nhẹ – kín – bền – sai số nhỏ.

Bài viết này, Công ty TNHH Minh Quân MQB sẽ giúp bạn hiểu rõ về kích thước tiêu chuẩn khuôn nhựa đúc mẫu bê tông, theo các quy định của TCVN 3118 – ASTM C470, cùng hướng dẫn chọn loại phù hợp với từng ứng dụng thực tế.

Tại sao kích thước khuôn đúc mẫu bê tông lại quan trọng?

Kích thước khuôn quyết định thể tích mẫu thử, từ đó ảnh hưởng trực tiếp đến kết quả thí nghiệm cường độ nén.
Nếu khuôn sai lệch kích thước hoặc thể tích, kết quả thí nghiệm có thể chênh 5–10%, gây sai số lớn trong đánh giá chất lượng vật liệu.
Do đó, các tiêu chuẩn như TCVN 3118 (Việt Nam) và ASTM C470 (Mỹ) đều quy định rất rõ kích thước, sai số cho phép và yêu cầu chế tạo khuôn.

Tiêu chuẩn TCVN 3118 – ASTM C470 áp dụng cho khuôn nhựa bê tông

Các tiêu chuẩn kỹ thuật hiện hành:

Tiêu chuẩn	Nội dung áp dụng	Phạm vi
TCVN 3118:1993	Phương pháp xác định cường độ nén bê tông nặng	Việt Nam
TCVN 3105:2020	Chuẩn bị và bảo dưỡng mẫu bê tông, vữa xi măng	Việt Nam
ASTM C39/C39M	Thử nén mẫu trụ bê tông hình trụ	Quốc tế
ASTM C470/C470M	Quy định kích thước và yêu cầu chế tạo khuôn bê tông	Quốc tế

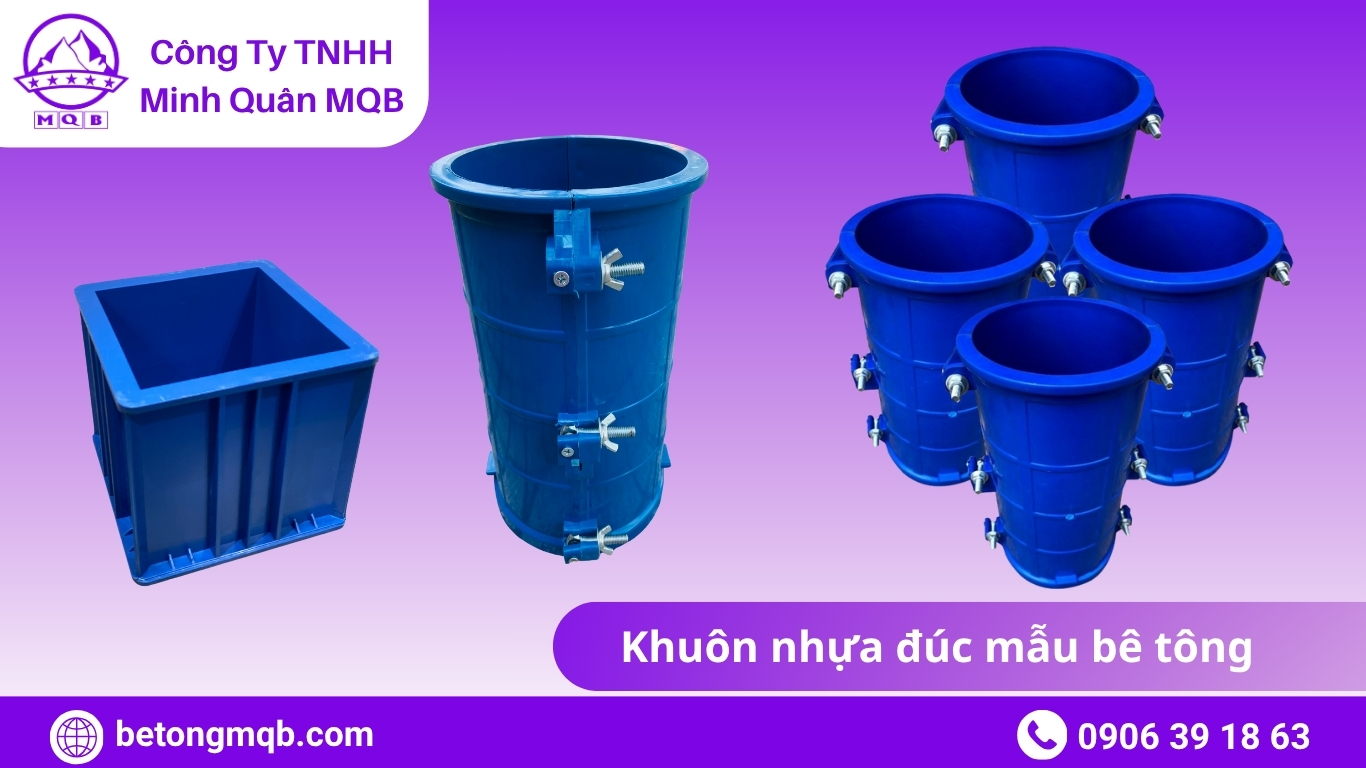

Khuôn nhựa đạt chuẩn ASTM C470 đảm bảo khả năng sử dụng đồng thời cho cả mẫu lập phương (150×150×150) và mẫu trụ (Ø150×300).

Bảng tiêu chuẩn kích thước khuôn nhựa đúc mẫu bê tông

Loại khuôn	Kích thước tiêu chuẩn (mm)	Thể tích mẫu (lít)	Sai số cho phép	Tiêu chuẩn áp dụng
Lập phương lớn	150 × 150 × 150	3.375	±0.2 mm	TCVN 3118:1993
Lập phương nhỏ	100 × 100 × 100	1.000	±0.2 mm	TCVN 3105:2020
Trụ tròn lớn	Ø150 × 300	5.300	±0.3 mm	ASTM C39/C470
Trụ tròn nhỏ	Ø100 × 200	1.570	±0.3 mm	ASTM C39/C470

Các mẫu này được MQB gia công bằng nhựa ABS nguyên sinh, giúp đảm bảo độ kín khít và độ cứng vững cao, không biến dạng khi chịu lực rung.

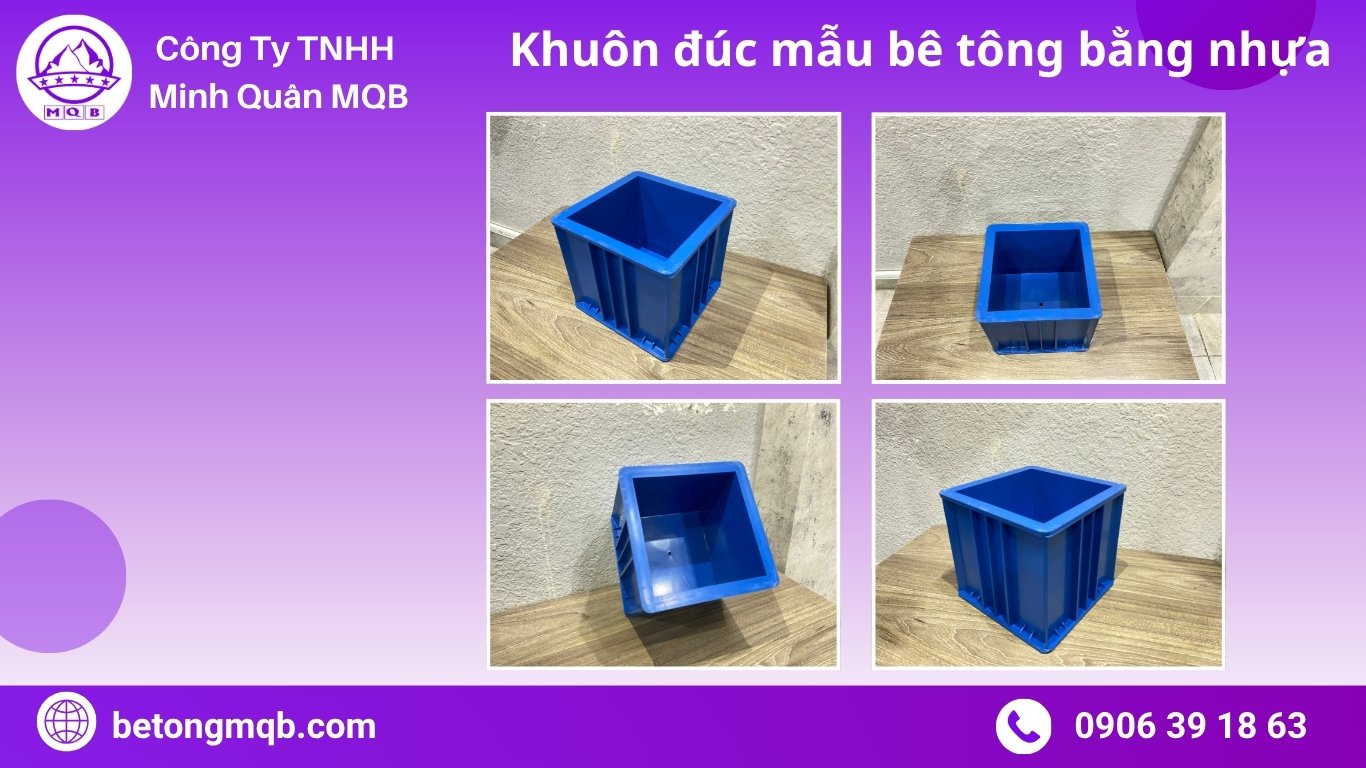

Cấu tạo kỹ thuật và độ chính xác khuôn nhựa MQB

Một bộ khuôn nhựa đạt chuẩn gồm:

4 tấm ghép kín, kết nối bằng bulong hoặc chốt nhanh.
Bề mặt trong phẳng tuyệt đối, không cong vênh, không gồ ghề.
Đáy khuôn phẳng, độ sai lệch ≤ ±0.2 mm.
Độ nhẵn bề mặt trong: 0.8 µm (giúp tháo mẫu dễ dàng, không dính bê tông).
Độ cứng vật liệu: ≥ 80 Shore D (đảm bảo chịu lực rung mạnh).

Mỗi sản phẩm MQB đều được kiểm định kích thước bằng thước cặp điện tử trước khi xuất xưởng.

Cách kiểm tra độ chính xác và kích thước khuôn nhựa đúc mẫu bê tông

Bước 1: Đo chiều dài, rộng, cao bằng thước cặp kỹ thuật.
Bước 2: Kiểm tra độ phẳng bằng thước thép hoặc mặt phẳng chuẩn.
Bước 3: Lắp thử khuôn, đổ nước đầy để kiểm tra độ kín (không rò rỉ).
Bước 4: So sánh kết quả đo với quy định trong bảng tiêu chuẩn TCVN/ASTM.

Ứng dụng thực tế của khuôn nhựa bê tông đạt chuẩn

Khuôn nhựa đúc mẫu đạt kích thước tiêu chuẩn được dùng cho:

Phòng thí nghiệm kiểm định VLXD tại các Sở GTVT, công ty xây dựng, viện nghiên cứu.
Thí nghiệm mẫu hiện trường trong dự án cầu, đường, dân dụng.
Kiểm tra chất lượng bê tông thương phẩm tại nhà máy sản xuất.
Đúc mẫu thử vữa xi măng, bê tông nhẹ phục vụ đào tạo và nghiên cứu.

Mua khuôn nhựa đúc mẫu bê tông đạt chuẩn TCVN – ASTM tại MQB

Công ty TNHH Minh Quân MQB chuyên cung cấp khuôn nhựa đúc mẫu bê tông đạt chuẩn:

Gia công chính xác CNC, sai số ≤ ±0.2 mm.
Nhựa ABS nguyên sinh, độ cứng cao, bền bỉ, không cong vênh.
Kích thước đa dạng: 100mm – 150mm – Ø150×300mm – Ø100×200mm.
Hỗ trợ kỹ thuật, tư vấn tiêu chuẩn thí nghiệm miễn phí.
Giao hàng toàn quốc, bảo hành 12 tháng.

THÔNG TIN LIÊN HỆ

HOTLINE: 0906 86 26 96 – Fax: 0906 39 18 63 (Zalo)
02862 789 955 – Máy bàn
Website: betongmqb.com | vlxdminhquan.com
Email: minhquanmqb2015@gmail.com

Kích thước và tiêu chuẩn khuôn đúc mẫu bê tông là yếu tố quyết định độ chính xác của thí nghiệm vật liệu.
Chọn khuôn nhựa đạt chuẩn TCVN 3118 – ASTM C470 của MQB không chỉ giúp kết quả kiểm định đáng tin cậy mà còn tiết kiệm chi phí và nâng cao hiệu suất làm việc cho phòng thí nghiệm.
