Chọn Mương Bê Tông Chữ U Thế Nào Để Không Lún Lệch Dưới Tải Trọng Nặng

1. Cơ chế phát sinh biến dạng và sập vách mương thoát nước trên thực địa

Hiện tượng lệch trục của mương thoát nước ngầm không diễn ra ngẫu nhiên mà là kết quả của các xung đột cơ học giữa xe cộ, đất nền và dòng chảy ngầm. Cấu tạo mặt cắt hở khiến rãnh thu nước chịu lực phức tạp hơn nhiều so với ống tròn kín.

Tác động của áp lực đất chủ động kết hợp tải trọng động

Khi xe tải nặng di chuyển sát mép rãnh, bánh xe tác động một vệt tải nén thẳng đứng xuống lớp áo đường và truyền xiên sang hai bên hông mương. Lực này lập tức chuyển hóa thành áp lực đất chủ động ép thẳng góc vào hai bản vách đứng của thân mương.

Vì kết cấu chữ U hở phía trên, hai thành vách đứng đóng vai trò như hai dầm công xôn ngàm cố định ở đáy. Nếu bề dày vách quá mỏng hoặc cốt thép phân bố không đủ mật độ, ứng suất uốn tại góc đáy sẽ vượt ngưỡng chịu đựng của vật liệu. Tình trạng này sinh ra các đường nứt dọc theo góc đáy mương bê tông chữ U, khiến hai vách nghiêng chụm đầu vào nhau, làm kẹt cứng hoặc rơi bản đan đậy bên trên xuống lòng mương.

Tác động của mạch nước ngầm và biến động tầng địa chất TP.HCM

Địa chất khu vực các quận ven sông Sài Gòn và vùng trũng thấp như Nhà Bè, Bình Chánh, Quận 8 chứa lượng lớn bùn sét bão hòa nước:

• Mực nước ngầm dâng cao trong mùa triều cường tạo áp lực đẩy nổi tác động trực tiếp vào đáy mương, làm giảm ma sát đáy giữa mương và nền móng.

• Nước mưa rò rỉ dọc theo khe tiếp giáp ngoài thành mương cuốn trôi các hạt cát mịn của lớp đất đắp, tạo ra các túi rỗng cục bộ sau lưng vách.

• Khi mất điểm tựa đất đồng đều phía sau, mương bê tông chữ U sẽ bị bẻ vặn cục bộ khi có bánh xe nặng đè lên một bên mép thành.

• Đáy mương bị lún lệch không đều trên đoạn dài làm triệt tiêu độ dốc thiết kế, biến tuyến mương thoát nước thành nơi tích tụ bùn rác gây hôi thối.

Khuyết tật vật lý do thói quen xây gạch và đổ thủ công tại chỗ

Phương pháp đào đất rồi xây tường gạch trát vữa hoặc đổ bê tông thủ công trong hố móng bùn lầy để lại nhiều rủi ro cố hữu:

• Mạch vữa xây không đồng nhất dễ bị nước thải thẩm thấu, làm mục rữa liên kết gạch chỉ sau vài mùa mưa.

• Việc đầm dùi bê tông bằng tay không thể xua hết bọt khí đọng quanh lớp thép hộp, sinh ra các lỗ rỗ tổ ong tại chân góc vách.

• Quá trình bảo dưỡng nước ngoài trời không đảm bảo làm thân mương co ngót đột ngột, hình thành các khe nứt vi mô trước khi chịu tải.

• Lớp bê tông đáy đổ mỏng không liên kết ngàm liền khối với hai vách đứng, dễ dàng bị xé rách khi xe cơ giới cán qua tấm đan nắp.



2. Tiêu chí kỹ thuật nhận biết mương bê tông chữ U chịu tải nặng đạt chuẩn

Muốn hệ thống thoát nước đứng vững dưới các đoàn xe tải hạng nặng, kỹ sư công trường cần dựa vào các chỉ số kỹ thuật cụ thể để đánh giá độ tin cậy của cấu kiện.

Độ dày thành vách và góc vát gia cường chân mương

Bề dày của hai vách đứng và bản đáy phải tương thích với chiều sâu lòng rãnh và cấp tải trọng lưu thông. Đối với tuyến rãnh đi qua khu vực nội bộ chỉ có xe con qua lại, thành vách có thể dày từ 60mm đến 80mm. Tuy nhiên, tại các trục đường có xe tải và xe container vận hành thường xuyên, thành vách mương bê tông chữ U phải đạt độ dày tối thiểu từ 100mm đến 150mm.

Đặc biệt, vị trí chuyển tiếp giữa đáy mương và hai vách đứng phải được tạo góc vát tam giác hoặc lượn tròn gia cường. Chi tiết cấu tạo này giúp phân tán tải trọng uốn, loại bỏ hoàn toàn điểm tập trung ứng suất vốn là nơi dễ phát sinh vết nứt xé nhất của cấu kiện chữ U.

Mật độ cốt thép gia cường và lớp bảo vệ chống ăn mòn

Khả năng chịu kéo của bê tông cốt thép phụ thuộc hoàn toàn vào hệ khung kim loại bố trí bên trong:

• Khung thép chủ phải sử dụng thép gân cán nóng cường độ cao, uốn liền mạch hình chữ U ôm trọn từ đỉnh vách này xuyên qua đáy sang đỉnh vách đối diện.

• Các thanh cốt đai phân bố dọc theo thân mương được hàn chập bằng máy hàn tự động nhằm cố định hình học khung thép, ngăn xê dịch khi rót vật liệu.

• Khoảng cách từ mép ngoài cấu kiện bê tông đến thanh thép chịu lực phải duy trì tối thiểu 20mm bằng hệ thống con kê đúc sẵn mác cao.

• Lớp bảo vệ chuẩn xác ngăn chặn tuyệt đối nước mưa nhiễm phèn, muối khoáng xâm nhập làm rỉ sét cốt thép, loại trừ nguy cơ nổ nứt bê tông từ bên trong.

Mác vật liệu và công nghệ đúc định hình công nghiệp

Cấu kiện rãnh thoát nước chịu tải nặng bắt buộc phải đạt mác bê tông tối thiểu từ M250 đến M350. Hỗn hợp vữa phải được định lượng bằng trạm trộn điện tử khép kín để kiểm soát chặt chẽ tỷ lệ nước trên xi măng.

Khối hỗn hợp sau khi rót vào cốp pha thép nguyên khối được đưa lên bàn rung cưỡng bức hoặc sử dụng hệ thống đầm rung đa điểm gắn ngoài vỏ khuôn. Công nghệ này nén chặt mọi hạt cốt liệu đá cát, đẩy hết bóng khí dư thừa ra ngoài, giúp bề mặt mương bê tông chữ U láng mịn, kháng nước cấp B6 đến B8 và chịu được lực va đập cơ học lớn.

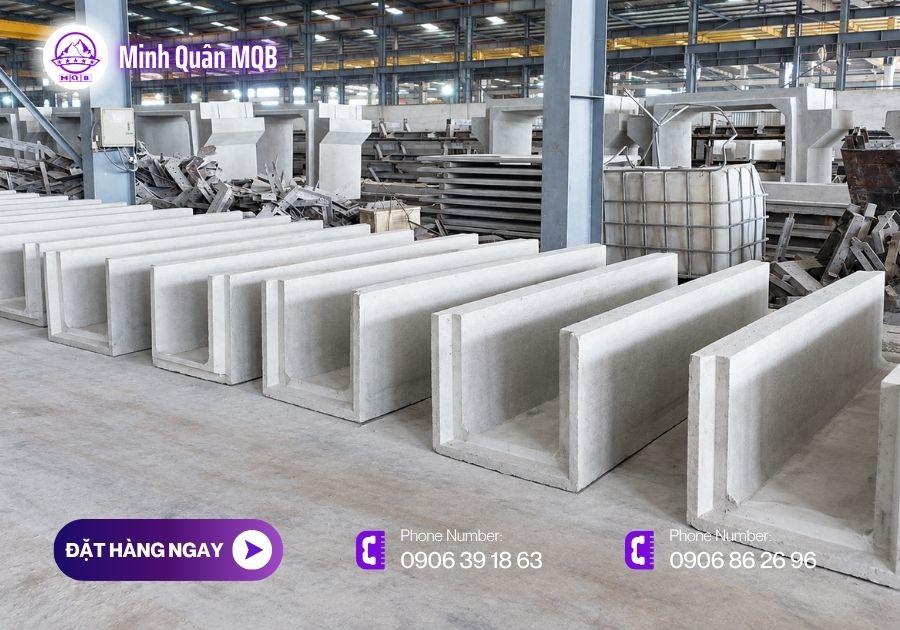

3. Đặc tính kỹ thuật của mương chữ U đúc sẵn tại Minh Quân MQB

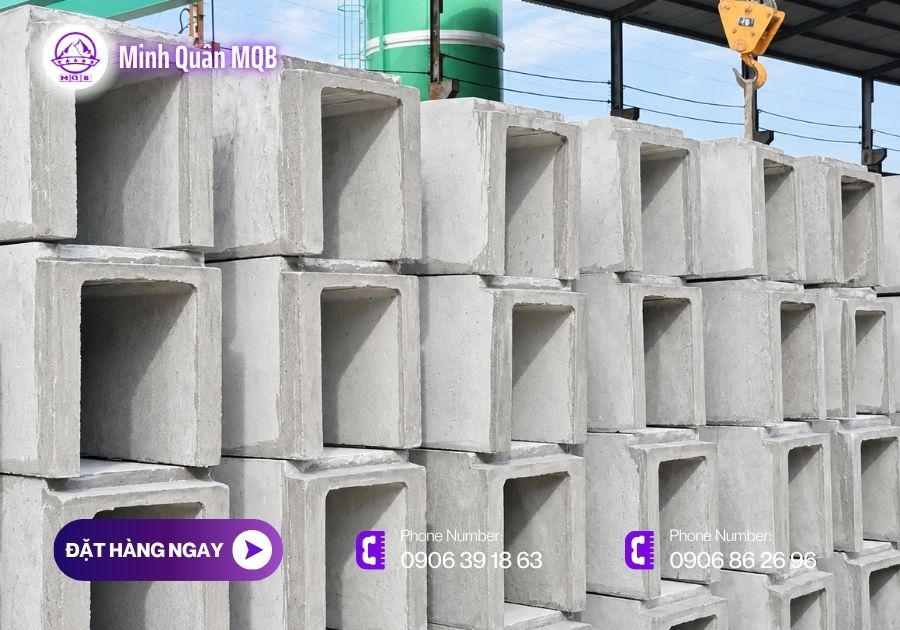

Minh Quân MQB chuyên chế tạo các dòng mương bê tông chữ U đúc sẵn theo quy trình kiểm định chất lượng nghiêm ngặt, phục vụ đa dạng các gói thầu hạ tầng tại khu vực miền Nam.

Thiết kế ngàm âm dương định vị tim tuyến chuẩn xác

Tại hai đầu mỗi đốt mương, MQB gia công hệ thống khớp nối ngàm âm và ngàm dương ăn khớp cơ học:

• Khi cẩu hạ các đốt mương xuống hố móng, hệ thống ngàm khóa giúp các đốt tự căn chỉnh thẳng hàng, không bị lệch tim tuyến thoát nước.

• Khớp nối ngàm giữ chặt hai đốt liền kề, triệt tiêu hiện tượng xô lệch phương ngang hoặc lún trồi sụt cục bộ giữa các phân đoạn rãnh.

• Khe hở giữa hai ngàm được thiết kế tối ưu để chèn gioăng cao su hoặc trám trét vữa xi măng mác cao M100 chống thấm, ngăn ngừa nước bẩn rò rỉ làm sạt lở đất đệm đáy.

• Quá trình lắp đặt mương bê tông chữ U nhờ đó diễn ra trơn tru, giúp tiết kiệm thời gian căn chỉnh dây rọi và máy thủy bình ngoài hiện trường.

Ngàm đỡ bản đan âm sâu chống va đập bánh xe

Miệng trên của hai vách mương được đổ giật cấp tạo thành gờ ngàm âm sâu bằng đúng chiều dày của tấm đan đậy:

• Tấm nắp bê tông hoặc tấm sàn lưới thép grating khi đặt vào sẽ nằm chìm ngang bằng tuyệt đối với mặt đỉnh thành mương.

• Loại bỏ hiện tượng gờ nắp nhô cao gây cản trở và rung giật mạnh khi bánh xe ô tô tải cán qua mép rãnh.

• Giảm thiểu xung lực va đập trực tiếp lên mép bê tông mỏng, chống sứt mẻ góc cạnh của cả nắp đan lẫn thân mương bê tông chữ U.

• Đảm bảo mặt bằng giao thông qua rãnh êm thuận, an toàn cho các phương tiện xe nâng hàng hóa di chuyển trong khuôn viên nhà máy.



4. Giá trị kinh tế và độ an toàn khi chuẩn hóa rãnh đúc sẵn cho công trình

Ứng dụng mương chữ U đúc sẵn đồng bộ mang lại giải pháp quản trị tiến độ và chi phí thi công tối ưu cho các chủ thầu xây dựng.

Rút ngắn hơn một nửa thời gian đào đắp và hoàn trả mặt bằng

Quy trình thi công mương truyền thống chiếm dụng mặt bằng rất lâu do phải đợi xi măng đông kết. Đổi sang mương bê tông chữ U đúc sẵn mang lại sự thay đổi vượt trội:

• Đào hố móng tuyến rãnh đến đâu, rải cát đệm đáy và hạ đặt các module mương đúc sẵn hoàn chỉnh ngay đến đó.

• Sử dụng xe cẩu tự hành hạ đặt từng đốt mương có chiều dài từ 1.0m đến 2.0m chỉ mất từ 3 đến 5 phút cho một chu kỳ cẩu.

• Lắp đặt xong có thể tiến hành chèn khe, đậy tấm đan và đắp đất đầm chặt hai bên vách để hoàn trả mặt bằng ngay trong ngày.

• Giảm thiểu tối đa nguy cơ sạt lở hố đào khi gặp mưa to đột ngột giữa đêm tại TP.HCM, tiết kiệm chi phí thuê máy bơm hút bùn kéo dài.

Tối đa hóa lưu lượng dòng chảy và hạn chế chi phí nạo vét định kỳ

Lòng trong của cấu kiện mương bê tông chữ U xuất xưởng từ nhà máy MQB sở hữu độ nhẵn phẳng cơ học vượt bậc:

• Hệ số nhám lòng mương giảm xuống mức tối thiểu, giúp gia tăng vận tốc dòng chảy tự nhiên từ 20% đến 30% so với mương xây trát tay.

• Dòng nước chảy xiết cuốn trôi toàn bộ rác thải, bùn cát lơ lửng ra hố ga thu, ngăn ngừa hoàn toàn tình trạng lắng cặn bồi đắp đáy rãnh.

• Tiết kiệm hàng trăm triệu đồng ngân sách vận hành cho ban quản lý khu công nghiệp trong công tác nạo vét, thông cống định kỳ hàng năm.

• Đảm bảo khả năng tiêu thoát nước mặt tức thời trong các cơn mưa lớn, xóa bỏ dứt điểm tình trạng ngập úng khuôn viên nhà xưởng.

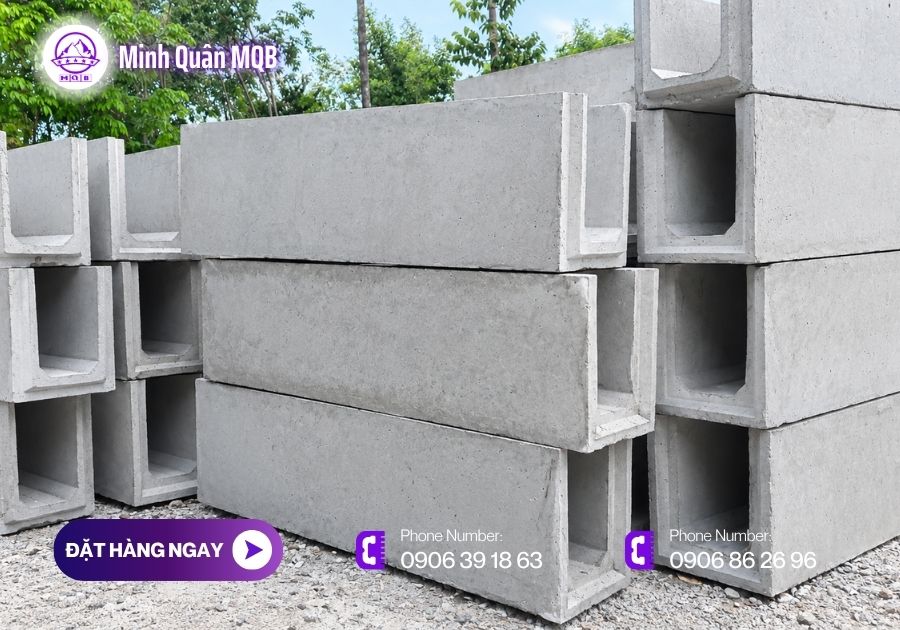

5. Các chủng loại mương bê tông chữ U thịnh hành phục vụ công trình

Chúng tôi sản xuất đa dạng các dải kích thước rãnh hộp chữ U nhằm đáp ứng trọn vẹn yêu cầu từ các bản vẽ thiết kế hạ tầng giao thông và công nghiệp.

Mương chữ U khẩu độ nhỏ thoát nước dân sinh

Dòng rãnh có kích thước lọt lòng từ B300xH300mm, B400xH400mm đến B500xH500mm với chiều dài mỗi đốt 1.0m hoặc 1.2m. Cấu kiện bê tông này chuyên dùng làm rãnh biên thu gom nước mưa mái tôn nhà xưởng, rãnh dọc hai bên vỉa hè các khu dân cư nội bộ hoặc mương tưới tiêu thủy lợi nông nghiệp.

Trọng lượng mỗi đốt mương dao động từ 150kg đến 350kg, rất thuận tiện cho việc bốc dỡ, điều phối vào các ngõ ngách chật hẹp bằng xe cẩu nhỏ hoặc xe nâng tay.

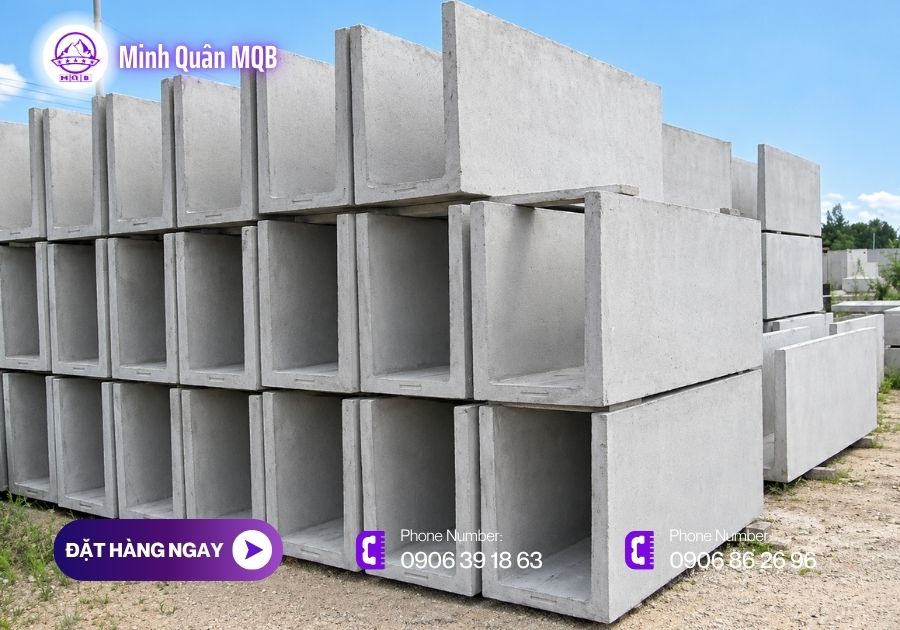

Mương bê tông chữ U tải trọng lớn cho khu công nghiệp và kho bãi

Tại các trục đường nội bộ khu công nghiệp, kho chứa logistics hoặc cảng cạn, MQB cung cấp dòng sản phẩm mương bê tông chữ U kích thước lớn:

• Khẩu độ lọt lòng từ B600xH600mm, B800xH800mm, B1000xH1000mm đến B1200xH1200mm.

• Bản thành và bản đáy được gia dày từ 120mm đến 180mm, bố trí hai lớp thép lưới hàn cường độ cao chịu lực uốn nén hai chiều.

• Khả năng chịu tải trọng thử nghiệm đạt cấp H30 và HL93, cho phép các đoàn xe container chở hàng nặng dừng đỗ hoặc chạy cắt ngang trực tiếp qua nắp rãnh mà không gây rạn nứt kết cấu.

• Sản phẩm mương bê tông chữ U loại này giải quyết trọn vẹn bài toán tiêu thoát lượng nước mặt khổng lồ từ các sân bãi bê tông rộng hàng chục hécta.

Cấu kiện mương có lỗ thoát nước ngầm kết hợp thu nước mặt

Đối với các dự án xử lý ngập úng ven triền đồi hoặc tuyến đường có taluy đất dốc, chúng tôi chế tạo loại mương chữ U tích hợp sẵn các lỗ rỗng thu nước ngầm đường kính D50 ở hai bên vách. Các lỗ này được bọc vải địa kỹ thuật, cho phép nước ngầm thẩm thấu tự do vào lòng mương bê tông chữ U để dẫn về bể lắng mà không làm xói lở đất đắp sau lưng rãnh.

Mô hình này giúp triệt tiêu hoàn toàn áp lực thủy tĩnh tích tụ sau vách mương trong những ngày mưa bão kéo dài, bảo vệ nền đường khỏi nguy cơ trượt lở sụt móng.

6. Quy trình thi công hạ đặt mương chữ U chuẩn kỹ thuật chống nghiêng lún

Sức bền của tuyến mương phụ thuộc mật thiết vào chất lượng xử lý nền móng và kỹ thuật lắp ghép ngoài hiện trường.

Xử lý hố móng và tạo lớp đệm chịu lực phẳng

Hố móng sau khi đào đúng tim mốc thiết kế cần được dọn sạch bùn nhão lắng đọng:

• Với nền đất bùn yếu, tiến hành đóng cọc cừ tràm mật độ 20 đến 25 cọc/m2 hoặc trải lớp vải địa kỹ thuật phân cách để gia cố sức chịu tải của đất đáy.

• Rải lớp đá dăm 1×2 hoặc đá 4×6 dày 100mm đến 150mm xuống đáy móng, dùng máy đầm cóc hoặc lu rung nhỏ nén chặt đạt độ chặt K90 trở lên.

• Đổ thêm một lớp cát đệm hoặc vữa lót dày 50mm trên bề mặt lớp đá dăm, dùng thước cán phẳng để tạo mặt phẳng tựa êm thuận cho đáy cấu kiện bê tông.

• Kiểm tra cao độ và độ dốc dọc bằng máy thủy bình, đảm bảo lớp đệm đáy dốc đều về phía hố ga thu gom nước, sai số cao độ khống chế dưới 5mm.

Cẩu lắp module và chèn mối nối kín khít

Đưa các đốt mương bê tông chữ U xuống vị trí bằng thao tác cơ giới cẩn trọng:

• Luồn cáp cẩu dệt chuyên dụng qua các lỗ nâng đúc sẵn trên vách mương, cân bằng tải trọng và hạ từ từ đốt mương vào tim móng đã định vị.

• Vệ sinh sạch bụi bẩn và quét lớp hồ dầu hoặc keo liên kết chuyên dụng lên bề mặt ngàm âm dương của đốt mương bê tông chữ U trước khi ghép mí.

• Dùng xà bén hoặc kích tời hỗ trợ đẩy nhẹ đốt mương mới ép chặt vào ngàm đốt mương đã định vị trước đó, tạo thành đường liên kết phẳng tắp.

• Trám trét vữa xi măng mác cao M100 phủ kín khe giáp mí bên ngoài và miết phẳng mạch vữa bên trong lòng mương để dòng chảy không bị cản trở.

• Lắp đặt nắp đan bê tông cốt thép hoặc tấm sàn grating vào ngàm giật cấp, kiểm tra độ cân bằng không cập kênh trước khi nghiệm thu.

Đắp đất hoàn thiện và đầm nén hai bên vách

Khâu lấp đất hai bên sườn mương quyết định trực tiếp khả năng chống lật của toàn bộ tuyến rãnh:

• Tuyệt đối không dùng đất bùn nhão, rác hữu cơ hoặc đá hộc sắc nhọn để đắp đất hai bên hông mương bê tông chữ U.

• Sử dụng cát hạt trung hoặc đất đồi chọn lọc, rải đất thành từng lớp mỏng dày không quá 20cm đối xứng đều cả hai bên thân mương.

• Dùng đầm cóc cầm tay đầm chặt từng lớp đất đạt độ đầm nén K95, việc đầm đất lệch một bên sẽ tạo áp lực đẩy ngang làm nghiêng vặn tuyến mương.

• Hoàn thiện bề mặt tiếp giáp với vỉa hè hoặc mép đường nhựa, vuốt dốc nhẹ hướng dòng chảy nước mặt từ từ đổ vào mép mương bê tông chữ U.
