CHI TIẾT HỐ GA THU NƯỚC THẢI: 10 ĐIỂM “CHỐT” ĐỂ DUYỆT SHOPDRAWING & THI CÔNG ĐÚNG

Trong hệ thống thoát nước của khu dân cư và nhà xưởng, “sự cố khó chịu nhất” gần như luôn bắt đầu từ chi tiết hố ga thu nước thải. Chỉ cần sai một vài chi tiết nhỏ (bẫy nước, thông hơi, tim ống vào/ra, cấu hình nắp, hố lắng), công trình sẽ gặp ngay 3 hệ quả: mùi hôi kéo dài, trào ngược khi mưa lớn/triều, và nghẹt lặp đi lặp lại dù đã thông ống.

Ở bối cảnh miền Nam hiện nay—đô thị hóa nhanh, tải sử dụng tăng, mùa mưa theo đợt và nhiều khu vực chịu ảnh hưởng nước ngầm/triều—việc duyệt đúng chi tiết hố ga thu nước thải trước khi thi công là cách rẻ nhất để giảm bảo hành và khiếu nại sau bàn giao. Bài viết này tổng hợp 10 điểm “chốt” mà đội kỹ sư/giám sát nên kiểm tra khi duyệt shopdrawing và nghiệm thu ngoài công trường.

Vì sao “đúng chi tiết” quan trọng hơn “đúng kích thước” trong hố ga thu nước thải?

Nhiều công trình có hố ga đúng thông thủy nhưng vẫn hôi, vẫn trào, vẫn nghẹt. Lý do: thoát nước thải là bài toán khí – mùi – áp lực – cặn bẩn. Nếu chi tiết hố ga thu nước thải không giải quyết được 4 yếu tố này, hệ thống sẽ vận hành kém dù kích thước đẹp.

Ba nhóm rủi ro thường bùng phát nhanh nhất:

• Mùi hôi: do thiếu bẫy nước hoặc thiếu thông hơi/triệt áp.
• Trào ngược: do cống ngoài đầy/triều lên, không có cấu hình chống trào.
• Nghẹt cặn: do thiếu hố lắng/giỏ rác, tim ống tạo bậc, hướng dòng xoáy bùn.

Vì vậy, duyệt chi tiết hố ga thu nước thải phải nhìn như duyệt một “thiết bị vận hành”, không phải một “hố bê tông”.

Cấu tạo chuẩn của hố ga thu nước thải: đọc theo lớp để không bỏ sót

Để kiểm soát nhanh, hãy đọc chi tiết hố ga thu nước thải theo 5 lớp:

Bảng 1 – Cấu tạo theo lớp

Lớp cấu tạo	Nội dung bắt buộc kiểm tra	Mục tiêu kỹ thuật
Lớp 1: Miệng thu	nắp kín/miệng thu phù hợp, hạn chế rò khí	giảm mùi, tăng an toàn
Lớp 2: Thân ga	không gian dòng chảy + thao tác	vận hành ổn, dễ vệ sinh
Lớp 3: Ngăn mùi / bẫy nước	water seal hoặc cấu tạo ngăn khí	chặn mùi, triệt đường khí
Lớp 4: Hố lắng / tách rác	giỏ rác (nếu cần), đáy lắng	giảm nghẹt, giữ cặn
Lớp 5: Đấu nối + chống trào	tim ống, hướng dòng, van 1 chiều (nếu có)	chống trào, tránh xoáy bùn

Chỉ cần duyệt đủ 5 lớp này, bạn đã kiểm soát phần “gốc” của mùi – trào – nghẹt trong chi tiết hố ga thu nước thải.

10 điểm “chốt” khi duyệt chi tiết hố ga thu nước thải

1) Xác định rõ loại nước thải và nguy cơ phát mùi (sinh hoạt, nhà xưởng, bếp/dầu mỡ)

Không thể duyệt chung một mẫu. Nước thải sinh hoạt khác nước thải nhà xưởng; nước thải khu bếp có dầu mỡ khác hệ thoát sàn thông thường. Nếu không phân loại, chi tiết hố ga thu nước thải sẽ thiếu cấu hình tách cặn phù hợp.

2) Bẫy nước (water seal) phải “có và làm việc được”

Nhiều bản vẽ có bẫy nhưng bẫy quá nông hoặc dễ “khô bẫy” ở khu ít sử dụng. Khi bẫy khô, mùi đi thẳng lên miệng thu.

Khi duyệt chi tiết hố ga thu nước thải, phải thấy rõ:

• cấu tạo bẫy, đường nước đi qua bẫy
• điều kiện duy trì nước trong bẫy (đặc biệt khu kho, WC ít dùng)

3) Thông hơi/triệt áp: nếu thiếu, mùi sẽ “bị đẩy ngược”

Mùi không chỉ bốc lên—mà bị áp lực khí đẩy ra. Hệ thống thiếu thông hơi sẽ “xả” khí qua miệng hố.

Trong chi tiết hố ga thu nước thải, cần thể hiện hoặc ghi chú rõ giải pháp thông hơi/triệt áp theo tuyến (tùy dự án).

4) Cấu hình chống trào phải bám điều kiện miền Nam (mưa lớn/triều/cống ngoài quá tải)

Ở TP.HCM và Vũng Tàu, trào ngược không hiếm. Với KCN Bình Dương/Đồng Nai, khi cống ngoài đầy, nước thải có thể dội ngược gây mùi nặng.

Duyệt chi tiết hố ga thu nước thải cần trả lời: “điểm này có cần van 1 chiều/vách ngăn dòng không?”

5) Hố lắng/giỏ rác: bắt buộc khi rủi ro cặn bẩn cao

Thiếu hố lắng là nguyên nhân nghẹt lặp. Nhiều công trình “nghẹt” không phải do ống, mà do ga đầy cặn.

Trong chi tiết hố ga thu nước thải, phải thể hiện rõ:

• không gian lắng (đáy sâu hơn)
• vị trí thao tác lấy giỏ rác (nếu có)

6) Tim ống vào/ra: tránh tạo bậc và tránh “điểm tụ bùn”

Nếu tim ống tạo bậc, dòng xoáy sẽ đánh cặn về một điểm, làm ga nhanh đầy và bốc mùi.

Duyệt chi tiết hố ga thu nước thải cần kiểm tra:

• cao độ tim ống vào/ra
• hướng dòng (đặc biệt khi có nhiều nhánh)

7) Hướng dòng trong ga: tránh xoáy – tránh đập – tránh bọt khí trào

Ở ga thu nước thải, bọt khí và áp lực khí có thể gây “ụp ụp” và trào bọt nếu hướng dòng sai.

Trong chi tiết hố ga thu nước thải, nên làm rõ đường đi dòng và vùng lắng, hạn chế dòng đập trực tiếp vào cửa ra.

8) Nắp hố ga bê tông/tấm đan: ưu tiên kín, đúng gối tựa, đúng vị trí chịu tải

Với nước thải, “kín mùi” là ưu tiên. Tuy nhiên, kín mà kênh nắp thì vẫn rò mùi. Vì vậy, chi tiết hố ga thu nước thải phải thể hiện:

• nắp kín hoặc cấu hình hạn chế rò khí
• gối tựa đủ bề rộng, bề mặt kê phẳng
• cao độ miệng nắp so với FFL

9) Xử lý mạch nối – cổ ống – chống thấm: rò nước sẽ kéo theo lún và mùi

Nước rò xói nền, làm lún quanh ga, tạo khe hở và mùi thoát ra nhiều hơn.

Duyệt chi tiết hố ga thu nước thải cần có ghi chú xử lý mạch nối/cổ ống theo biện pháp thi công, tránh “chèn qua loa”.

10) Bảo trì: phải có không gian thao tác và quy trình vệ sinh

Nước thải luôn có cặn. Không có phương án thao tác thì ga sẽ nhanh “xuống”.

Trong chi tiết hố ga thu nước thải, cần thể hiện:

• khả năng mở nắp an toàn
• không gian nạo vét/hút bùn
• vị trí tháo giỏ rác (nếu có)

Bảng lỗi thường gặp khi thi công hố ga thu nước thải

Bảng 2 – Lỗi – Hậu quả – Cách phòng ngừa

Lỗi hiện trường	Hậu quả	Phòng ngừa theo chi tiết
Không có/không đúng bẫy nước	mùi hôi kéo dài	thể hiện rõ bẫy trong chi tiết hố ga thu nước thải
Thiếu thông hơi	áp lực đẩy mùi ngược	ghi chú giải pháp triệt áp
Không có hố lắng/giỏ rác	nghẹt lặp, bốc mùi	bổ sung vùng lắng + thao tác vệ sinh
Tim ống tạo bậc	tụ bùn, trào bọt	chốt tim ống vào/ra, hướng dòng
Nắp kênh, gối tựa rỗng	rò mùi, lún vòng	khóa gối tựa + hoàn trả đúng lớp

Bảng này nên được đưa vào checklist nghiệm thu nội bộ, vì các lỗi trên thường “lộ” rất sớm sau bàn giao.

Checklist duyệt shopdrawing chi tiết hố ga thu nước thải

• chi tiết hố ga thu nước thải có thể hiện bẫy nước rõ ràng và bẫy làm việc được
• Có giải pháp thông hơi/triệt áp theo tuyến (nếu yêu cầu)
• Có cấu hình chống trào ở điểm rủi ro (triều/cống ngoài quá tải)
• Có hố lắng/giỏ rác khi rủi ro cặn cao; có không gian thao tác vệ sinh
• Tim ống vào/ra đúng cao độ; hướng dòng hợp lý, tránh xoáy bùn
• Nắp kín phù hợp; gối tựa phẳng, đủ bề rộng; cao độ miệng đúng FFL
• Ghi chú xử lý mạch nối/cổ ống chống thấm theo biện pháp
• Hoàn trả quanh miệng ga được mô tả theo lớp, tránh lún gây hở nắp

Checklist này giúp duyệt chi tiết hố ga thu nước thải nhanh mà vẫn đủ “điểm chốt”.

Bê Tông MQB (10+ năm): tư vấn cấu hình và đồng bộ cấu kiện cho hệ thoát nước thải

Với các dự án tại TP.HCM, Long Thành (Đồng Nai), Bình Dương, Long An, Vũng Tàu, Tây Ninh…, MQB tập trung hỗ trợ nhà thầu theo hướng “đồng bộ + đúng biện pháp”:

• Tư vấn cấu hình chi tiết hố ga thu nước thải theo mức độ nhạy mùi, rủi ro trào và đặc thù vận hành (khu dân cư/KCN).
• Gợi ý lựa chọn nắp hố ga bê tông hoặc tấm đan bê tông hố ga theo yêu cầu kín mùi và vị trí chịu tải.

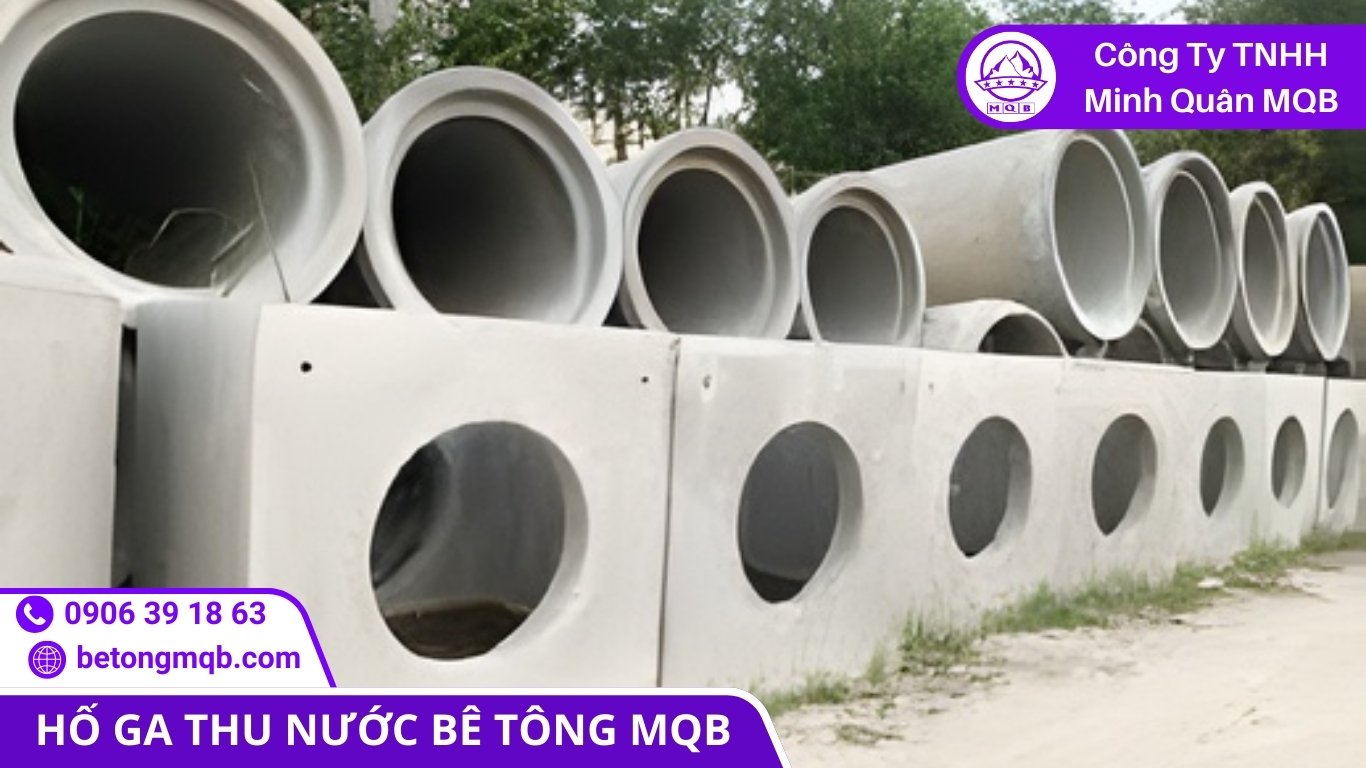

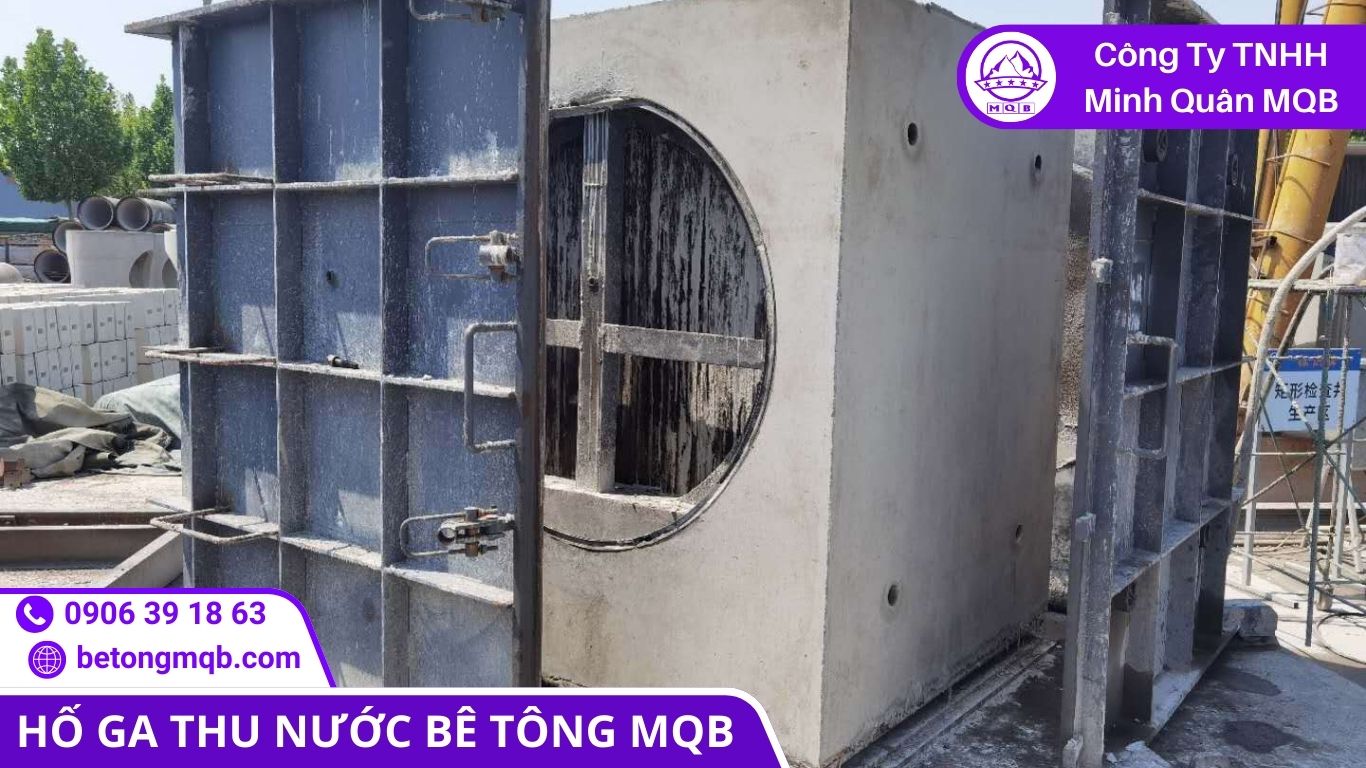

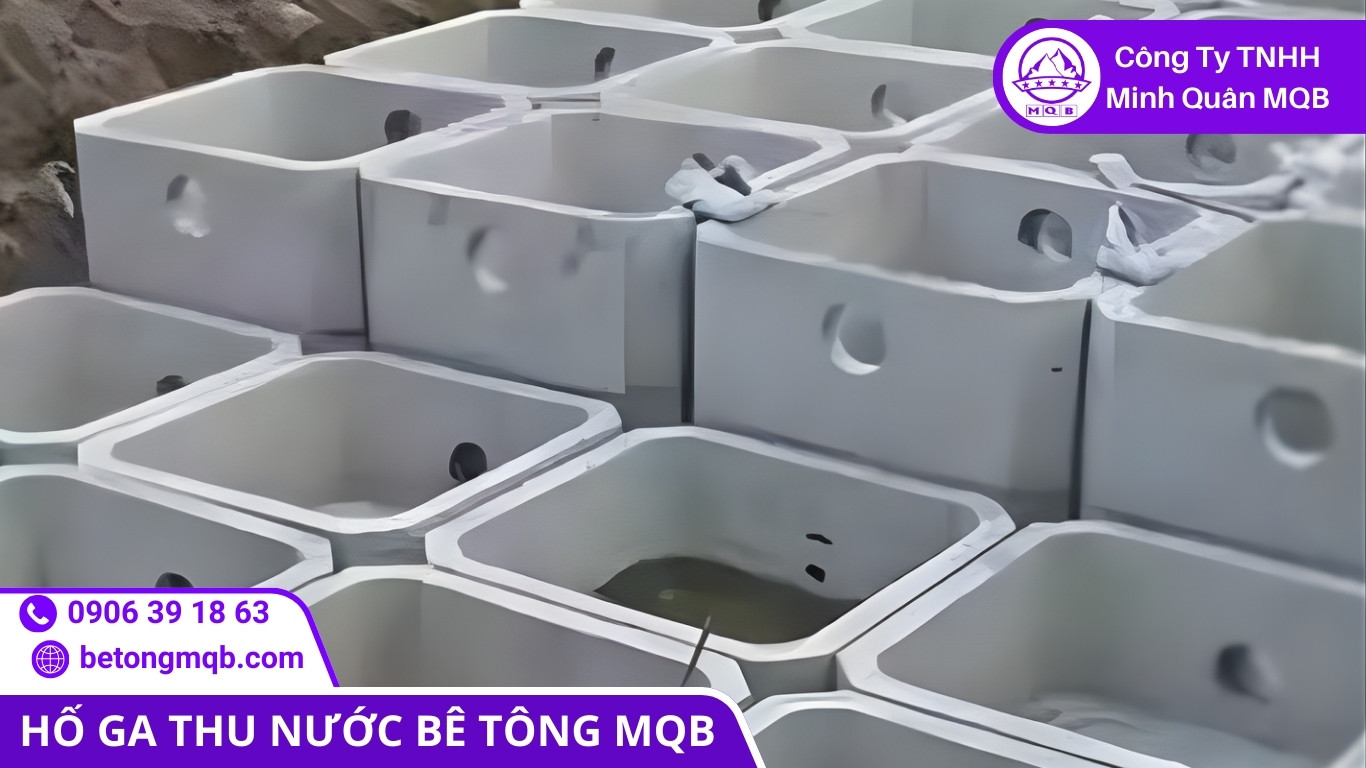

• Hỗ trợ khi cần giải pháp hố ga đúc sẵn/hố ga bê tông đúc sẵn cho phần thân/cổ (tùy thiết kế), giảm sai số và hạn chế “chế” tại hiện trường.
• Rà shopdrawing: tim ống, bẫy nước, hố lắng, gối tựa, hoàn trả—những điểm hay phát sinh nhất.

Mục tiêu là giúp hệ thống “không hôi – không trào – ít nghẹt” ngay từ mùa vận hành đầu tiên.

Kết bài

Một hệ thống thoát nước thải ổn định bắt đầu từ việc duyệt đúng chi tiết hố ga thu nước thải. Nếu bạn khóa đủ 10 điểm chốt (bẫy nước, thông hơi, chống trào, hố lắng, tim ống, hướng dòng, nắp kín, gối tựa, chống thấm, bảo trì), công trình sẽ giảm mạnh mùi hôi, trào ngược và nghẹt lặp—những vấn đề gây tốn kém nhất sau bàn giao.

Nếu bạn cần MQB hỗ trợ rà shopdrawing hoặc đề xuất cấu hình phù hợp tuyến, hãy liên hệ để được tư vấn kỹ thuật theo điều kiện công trường.

Bài viết tham khảo

1. Hố thu nước thải: 7 giải pháp chống mùi – chống trào – dễ bảo trì
2. Nắp hố ga bằng bê tông: 8 tiêu chí chọn theo tải trọng & vị trí lắp đặt
3. Hố ga đúc sẵn và xây tại chỗ: 6 khác biệt tối ưu tiến độ & chất lượng

Thông Tin Liên Hệ

HOTLINE: 0906 39 18 63 – 0906 86 26 96 – 0915 296 896 (Zalo)
Máy bàn: 02862 789 955
Website: betongmqb.com | vlxdminhquan.com | khuonbetong.com
Email: minhquanmqb2023@gmail.com

FAQ

1) Chi tiết hố ga thu nước thải bắt buộc phải có bẫy nước không?
Nếu mục tiêu là giảm mùi, bẫy nước gần như là cấu phần quan trọng nhất. Khi duyệt chi tiết hố ga thu nước thải, bạn nên kiểm tra bẫy có “làm việc được” và có nguy cơ khô bẫy hay không.

2) Vì sao hố ga thu nước thải vẫn hôi dù đã có nắp kín?
Nắp kín chỉ giảm rò khí, nhưng nếu thiếu bẫy nước hoặc thiếu thông hơi, áp lực khí vẫn đẩy mùi ra các khe hở. Do đó chi tiết hố ga thu nước thải phải xử lý cả bẫy và triệt áp.

3) Khi mưa lớn/triều lên, hố ga thu nước thải hay trào ngược do đâu?
Do cống ngoài đường đầy hoặc áp lực nước dội ngược. Với khu vực rủi ro, chi tiết hố ga thu nước thải nên có giải pháp chống trào như van một chiều hoặc cấu hình ngăn dòng.

4) Hố lắng trong chi tiết hố ga thu nước thải có tác dụng gì?
Hố lắng giữ cặn bẩn trước khi vào ống, giảm nghẹt và giảm mùi do cặn đọng trong ống. Thiếu hố lắng khiến chi tiết hố ga thu nước thải khó đạt mục tiêu “ít nghẹt – dễ bảo trì”.

5) Duyệt shopdrawing chi tiết hố ga thu nước thải cần checklist tối thiểu gì?
Tối thiểu phải có: bẫy nước, tim ống, hố lắng/giỏ rác, nắp kín + gối tựa, chống thấm mạch nối và hoàn trả. Đủ các mục này, chi tiết hố ga thu nước thải sẽ dễ thi công và nghiệm thu hơn.
