Gối đỡ cống bê tông đúc sẵn: cách chọn theo nền đất, tải trọng và đường kính cống

Tuyến cống bị võng, mối nối hở hay lệch độ dốc thường không bắt đầu từ ống cống, mà từ điểm kê bên dưới. Chọn đúng gối đỡ cống bê tông đúc sẵn ngay từ đầu giúp cống nằm đúng vị trí, chịu lực đều và hạn chế sửa chữa sau khi lấp đất.

Gối đỡ cống bê tông đúc sẵn là gì và làm việc thế nào?

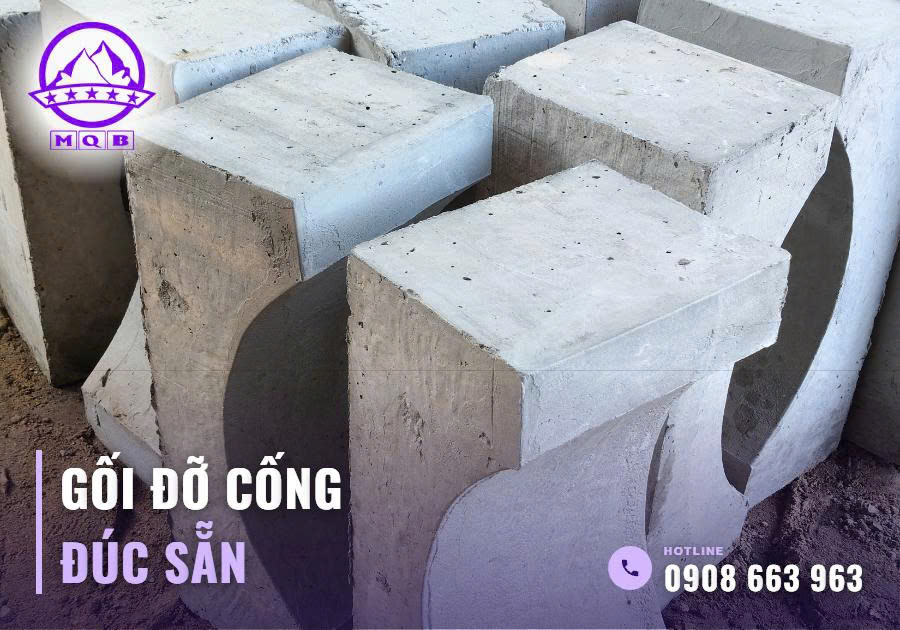

Đây là cấu kiện bê tông được đúc tại nhà máy, mặt trên có rãnh cong ôm thân cống, đáy phẳng tựa xuống nền. Gối có hai nhiệm vụ: giữ cống không lăn, không trượt khi thi công và phân tán tải trọng xuống nền đất.

So với kê tạm bằng gạch, đá hoặc đổ bê tông tại chỗ, gối đúc sẵn có kích thước đồng đều và dùng được ngay, không phải chờ bê tông đông kết. Tùy loại cống, bạn có thể tham khảo thêm gối đỡ cống bi bằng bê tông hoặc gối đỡ ống nhựa PVC.

Ba câu hỏi cần trả lời trước khi chọn gối đỡ cống

1. Nền đất tại tuyến cống thế nào?

Nền chắc cho phép dùng gối có đáy vừa phải. Nền yếu hoặc ẩm thấp cần gối có đáy rộng hơn, kết hợp lớp đệm cát hoặc bê tông lót để tránh lún cục bộ. Nếu chưa rõ chất lượng nền, hãy hỏi đơn vị thiết kế trước khi đặt hàng.

Ngoài ra, cần kiểm tra độ ổn định của nền sau khi đào rãnh. Đất tơi xốp, đất đắp chưa đầm chặt hoặc khu vực thường xuyên ngập nước có thể làm gối bị lún không đều. Khi đó, cần xử lý nền trước khi đặt gối thay vì chỉ tăng kích thước cấu kiện.

2. Cống chịu những loại tải nào?

Cống trong khu dân cư nhỏ khác với cống qua đường, khu công nghiệp hay cảng. Công trình nhẹ có thể dùng gối bê tông thường. Vị trí chịu áp lực đất lấp lớn, xe thi công hoặc xe tải nên ưu tiên gối bê tông cốt thép. Mác bê tông và cốt thép cụ thể cần chốt theo hồ sơ thiết kế.

Khi chọn theo tải trọng, cần xét cả tải trọng bản thân cống, áp lực đất phía trên và tải trọng phương tiện nếu tuyến cống nằm dưới đường giao thông. Không nên chỉ dựa vào kích thước cống để quyết định loại gối. Với vị trí chịu tải lớn, kỹ sư cần tính toán khả năng chịu lực của gối, diện tích tiếp xúc và nền đặt gối để lựa chọn kết cấu phù hợp.

3. Đường kính ngoài của cống là bao nhiêu?

Rãnh cong phải khớp với đường kính ngoài của cống. Nếu lệch, cống chỉ tựa lên hai mép gối, tạo điểm tập trung ứng suất và dễ nứt về sau. Hãy đo đường kính ngoài thực tế thay vì chỉ dựa vào đường kính danh nghĩa. Xem thêm các loại ống cống bê tông để đối chiếu quy cách.

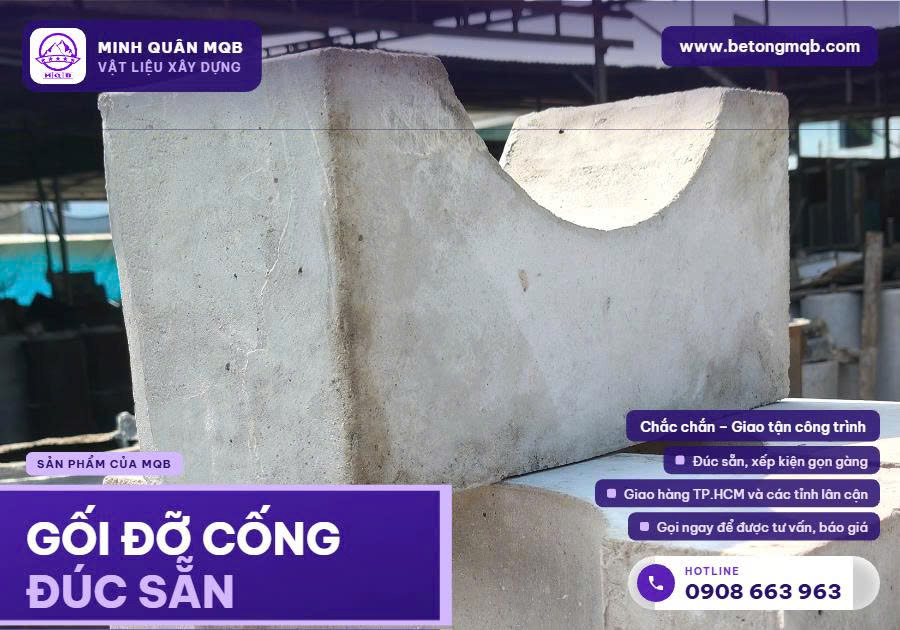

Gối đỡ cống bê tông sản xuất theo yêu cầu

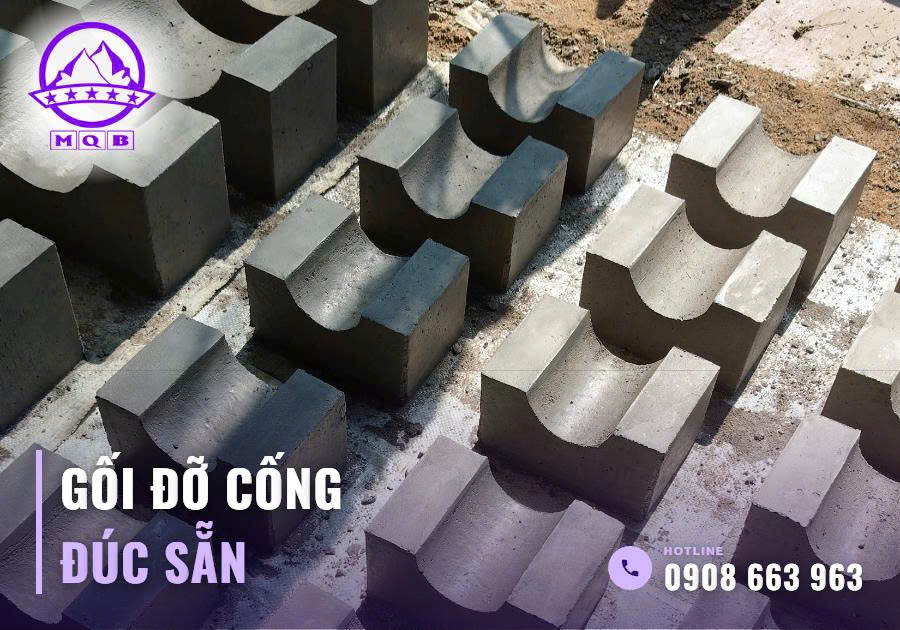

Kích thước gối đỡ cống bê tông: cần đối chiếu những thông số nào?

Không có một bảng kích thước dùng chung cho mọi công trình. Khi yêu cầu báo giá, bạn nên chuẩn bị:

Đường kính ngoài và loại cống (cống bê tông, ống nhựa…).
Chiều rộng đáy và chiều cao gối theo thiết kế.
Chiều dài gối và khoảng cách giữa các gối trên tuyến.
Số lượng và tiến độ giao hàng.

Kích thước gối đỡ cống bê tông đúc sẵn nên được xác nhận với bản vẽ trước khi sản xuất số lượng lớn. Ví dụ, với tuyến dùng cống D600, bạn có thể xem gối đỡ ống cống bê tông D600 để hình dung quy cách.

Khi nào nên đặt gối đỡ cống bê tông đúc sẵn theo yêu cầu?

Quy cách gối đỡ cống bê tông đúc sẵn thông dụng đáp ứng được nhiều công trình, nhưng nên đặt riêng khi:

Đường kính ngoài của cống khác kích thước phổ biến.
Hồ sơ thiết kế yêu cầu chiều cao hoặc đáy gối riêng.
Tuyến đi qua nền yếu hoặc vị trí chịu tải lớn, cần gia cố thêm cốt thép.
Dự án cần số lượng lớn, đồng đều và giao theo từng đợt.

Đặt theo yêu cầu giúp tránh cắt gọt, chèn chêm tại hiện trường, những cách làm khiến cống tiếp xúc không đều với gối. Nếu chỉ cần tham khảo mức giá một quy cách nhỏ, hãy xem báo giá gối kê cống D300.

Nên kiểm tra gì khi nhận hàng?

Tại Minh Quân MQB, quá trình sản xuất gối đỡ cống bê tông đúc sẵn sử dụng công nghệ rung ép để bê tông đặc chắc và kích thước đồng đều giữa các sản phẩm. Dù mua của đơn vị nào, khi nhận hàng bạn nên kiểm tra nhanh:

Rãnh cong đúng bán kính, bề mặt không rỗ lớn.
Không nứt, không mẻ cạnh.
Đáy và chiều cao đồng đều giữa các gối.
Đúng quy cách đã chốt trên đơn hàng.

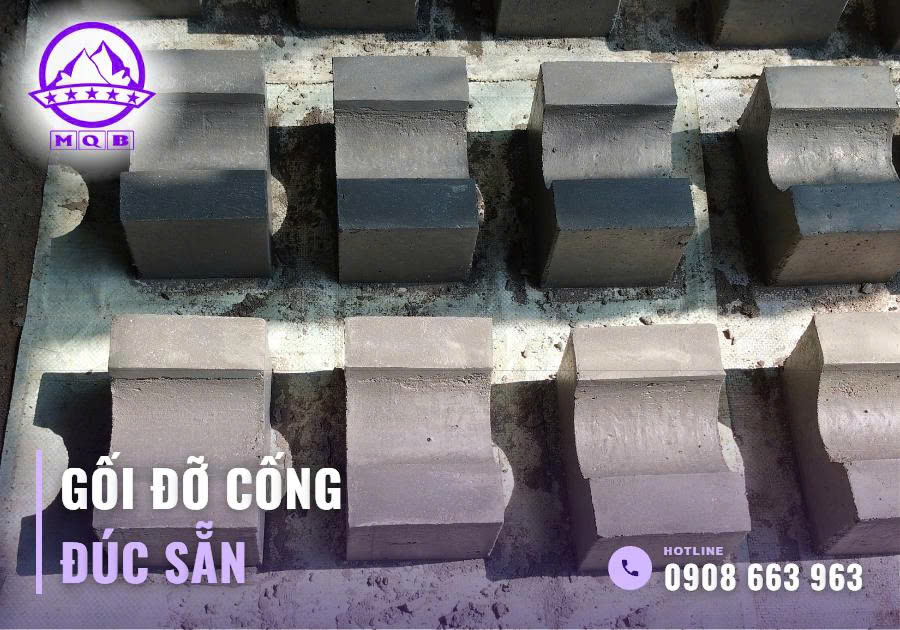

Lưu ý lắp đặt để gối phát huy hiệu quả

Kiểm tra cao độ từng gối bằng máy thủy bình trước khi hạ cống. Sai một gối có thể kéo lệch cả đoạn tuyến.
Đặt gối theo khoảng cách thiết kế, không tự nới rộng để tiết kiệm.
Đặt gối trên nền đã đầm chặt hoặc có lớp đệm.
Lấp đất từng lớp, đầm đều hai bên, tránh va đập vào thân cống.

Đặc biệt, với nền đất yếu, cần thực hiện biện pháp xử lý theo chỉ dẫn thiết kế như đào bỏ lớp đất không ổn định, thay vật liệu đắp phù hợp, đầm chặt hoặc bố trí lớp bê tông lót khi được yêu cầu. Không nên tự ý kê thêm vật liệu rời dưới gối vì có thể khiến cao độ thay đổi sau một thời gian sử dụng.

Liên hệ MQB để nhận báo giá gối đỡ cống bê tông đúc sẵn

Nếu bạn đang cần gối đỡ cống bê tông đúc sẵn cho tuyến cống hạ tầng, hãy gửi cho Minh Quân MQB đường kính cống, tải trọng, số lượng và địa điểm giao hàng. Đội ngũ kỹ thuật sẽ tư vấn quy cách phù hợp và báo giá cụ thể cho công trình của bạn.
