Gối cống đúc sẵn 5 ưu điểm so với đổ bê tông tại chỗ

Có một thực tế mà không ít kỹ sư công trình từng trải qua: chiếc gối đỡ ống cống được đổ bê tông tại chỗ chỉ sau vài mùa mưa đã bắt đầu nứt, lún lệch, thậm chí vỡ vụn trong khi hệ thống ống cống vẫn còn nguyên vẹn. Câu hỏi đặt ra là: vật liệu đỡ không đảm bảo hay quy trình thi công thiếu kiểm soát? Thực tế, cả hai. Và đó chính là lý do gối cống đúc sẵn ra đời như một giải pháp tất yếu, không chỉ giải quyết bài toán kỹ thuật mà còn thay đổi cách tiếp cận toàn bộ khâu thi công thoát nước từ gốc rễ.

Nội dung chính

1 Gối cống đúc sẵn là gì? Phân biệt với đổ bê tông tại chỗ
2 5 ưu điểm nổi bật của gối cống đúc sẵn so với thi công tại chỗ
3 Các yếu tố cần lưu ý khi lựa chọn gối cống đúc sẵn
4 Khi nào nên chọn gối cống đúc sẵn, khi nào nên đổ tại chỗ?
5 Những sai lầm phổ biến trong thi công lắp đặt gối cống đúc sẵn
6 Tiêu chuẩn và quy định hiện hành về gối bê tông đỡ ống cống tại Việt Nam
7 So sánh tổng quan: Gối cống đúc sẵn và đổ bê tông tại chỗ
8 Kết luận
- 8.1 Thông tin liên hệ

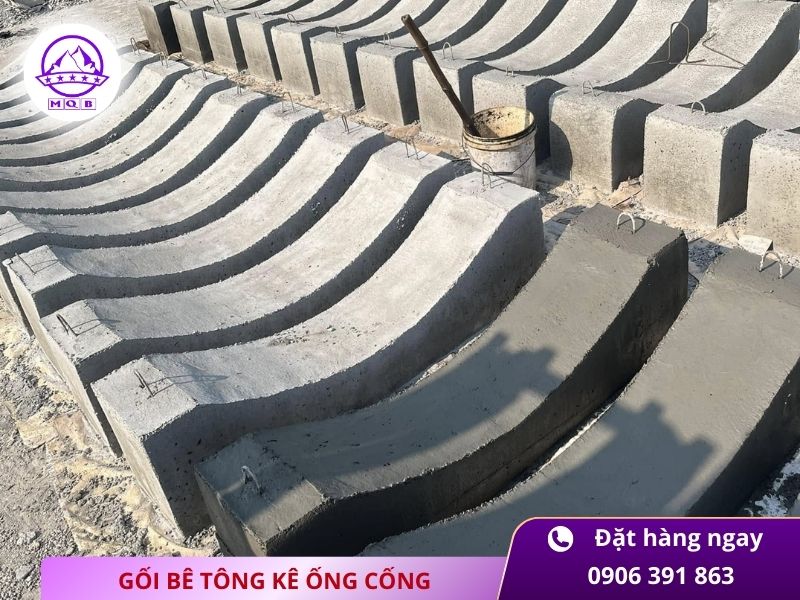

Gối cống đúc sẵn là gì? Phân biệt với đổ bê tông tại chỗ

Gối bê tông đỡ ống cống là cấu kiện dùng để kê đỡ, định vị và cố định ống cống thoát nước thường là ống bê tông cốt thép hoặc ống nhựa trong quá trình lắp đặt hệ thống thoát nước ngầm. Chức năng cơ bản của nó là phân phối tải trọng từ ống cống xuống nền đất, đồng thời giữ ống ổn định về độ dốc và hướng tuyến trong suốt vòng đời công trình.

Về mặt kỹ thuật, có hai cách để tạo ra cấu kiện này. Cách thứ nhất là đổ bê tông trực tiếp tại hố đào công nhân chuẩn bị cốp pha thủ công, trộn và đổ bê tông ngay tại vị trí lắp đặt. Cách thứ hai là dùng gối cống đúc sẵn, tức là cấu kiện đã được sản xuất hoàn chỉnh tại nhà máy theo khuôn chuẩn, kiểm tra chất lượng trước khi xuất xưởng và chỉ cần vận chuyển ra công trường để lắp đặt.

Thoạt nhìn, hai phương pháp đều cho ra cùng một kết quả: một khối bê tông nằm dưới ống cống. Nhưng con đường dẫn đến kết quả đó và quan trọng hơn, chất lượng của kết quả đó lại khác nhau hoàn toàn. Sự khác biệt này thể hiện rõ nhất qua 5 ưu điểm dưới đây.

5 ưu điểm nổi bật của gối cống đúc sẵn so với thi công tại chỗ

Ưu điểm 1: Chất lượng bê tông được kiểm soát từ gốc, không phụ thuộc vào điều kiện công trường

Đây là ưu điểm nền tảng, ảnh hưởng trực tiếp đến độ bền cả đời của cấu kiện. Khi đổ bê tông tại chỗ, chất lượng cuối cùng phụ thuộc vào rất nhiều biến số: tỉ lệ phối trộn có chính xác không, nước trộn có sạch không, cốp pha có kín không, thời tiết hôm đó như thế nào, công nhân có đầm kỹ không. Chỉ một yếu tố sai lệch cũng có thể làm giảm đáng kể cường độ nén của bê tông thành phẩm.

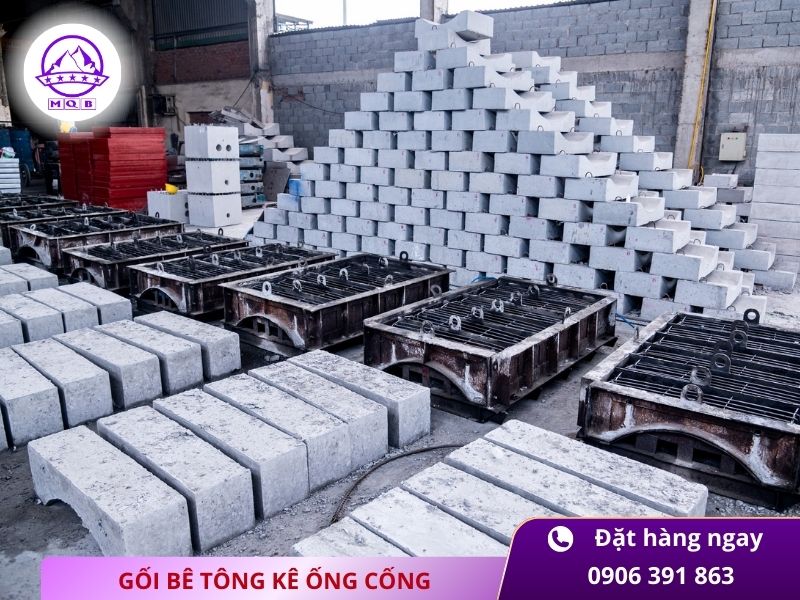

Trong khi đó, quy trình sản xuất tại nhà máy hoàn toàn khác. Nguyên liệu được cân đong theo công thức phối trộn đã được tính toán và kiểm nghiệm. Máy trộn bê tông công nghiệp đảm bảo độ đồng đều. Khuôn đúc bằng thép chính xác cho hình dạng chuẩn xác, không bị biến dạng. Sau khi đúc, gối cống đúc sẵn được bảo dưỡng trong môi trường có kiểm soát nhiệt độ và độ ẩm để đạt cường độ tối ưu trước khi xuất xưởng.

Kết quả là cùng một mác bê tông, nhưng gối bê tông đúc sẵn thường đạt cường độ thực tế cao hơn 15–20% so với bê tông đổ thủ công trong điều kiện công trường thực tế. Đây không phải con số lý thuyết đây là điều mà các kỹ sư kiểm tra chất lượng ghi nhận thường xuyên qua kiểm tra mẫu.

Ưu điểm 2: Thi công nhanh hơn đáng kể, rút ngắn thời gian hoàn thành dự án

Với phương pháp đổ tại chỗ, mỗi vị trí gối đỡ đều phải trải qua một chuỗi bước: đào hố → chuẩn bị cốp pha → trộn đổ bê tông → chờ đông kết → tháo cốp pha → kiểm tra → mới được đặt ống. Thời gian chờ đông kết bê tông thông thường tối thiểu 24–48 giờ, chưa kể thời gian đạt cường độ đủ để chịu tải. Trên công trường có hàng chục hoặc hàng trăm vị trí gối, tiến độ bị ảnh hưởng rất rõ.

Với gối cống đúc sẵn, toàn bộ quá trình sản xuất đã hoàn tất trước khi cấu kiện đến công trường. Lắp đặt chỉ đơn giản là đặt cấu kiện vào vị trí đã chuẩn bị, căn chỉnh và cố định. Một tổ thợ 3–4 người có thể lắp đặt hàng chục gối đỡ trong một ngày làm việc. Không có thời gian chờ, không có bước trung gian phức tạp.

Trong các dự án hạ tầng đô thị, nơi áp lực tiến độ luôn căng thẳng và thời gian chiếm dụng mặt đường bị giới hạn chặt chẽ, ưu điểm về tốc độ thi công này đôi khi là yếu tố quyết định sự thành bại của toàn bộ kế hoạch thi công.

Ưu điểm 3: Kích thước chuẩn xác, phù hợp với nhiều loại ống giảm sai sót lắp đặt

Một trong những vấn đề phổ biến nhất khi đổ bê tông tại chỗ là sai lệch hình học. Bề mặt tiếp xúc với ống không phẳng hoặc không đúng bán kính, dẫn đến ứng suất tập trung tại một số điểm. Theo thời gian, ứng suất này gây nứt ống, biến dạng khớp nối, thậm chí làm lệch tuyến thoát nước. Hệ quả là hệ thống cống hoạt động kém hiệu quả hoặc phải sửa chữa tốn kém.

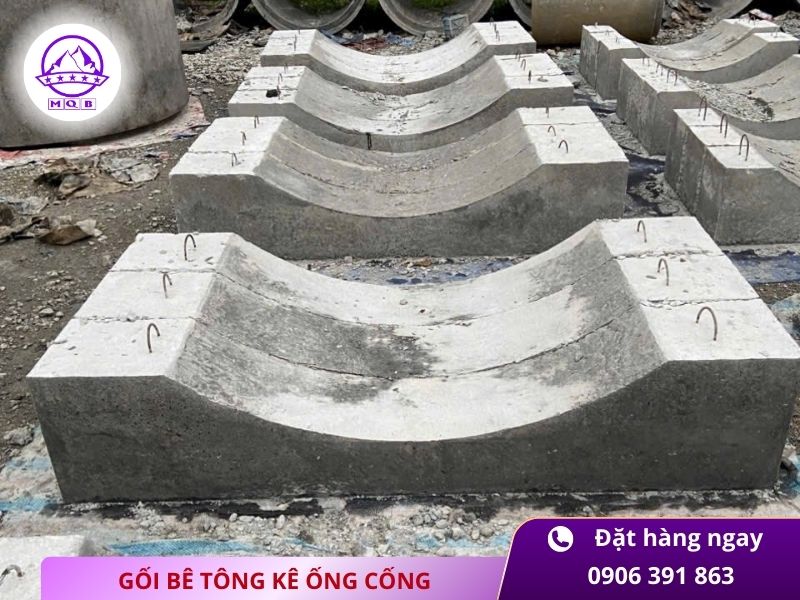

Gối cống đúc sẵn được sản xuất theo bộ khuôn chuẩn hóa tương ứng với từng đường kính ống thông dụng. Rãnh tiếp xúc với ống được tạo hình chính xác theo biên dạng cong của ống, đảm bảo tiếp xúc đều trên toàn bộ chiều dài gối đỡ. Điều này không chỉ bảo vệ ống khỏi ứng suất tập trung mà còn giúp định vị ống chính xác về độ dốc và hướng tuyến ngay từ khi lắp đặt.

Hiện nay trên thị trường có các loại gối đỡ tương thích với ống cống có đường kính từ D200 đến D1200mm, bao gồm cả ống bê tông cốt thép và ống nhựa HDPE. Người thi công chỉ cần chọn đúng ký hiệu tương ứng, không cần tính toán hay gia công thêm.

Ưu điểm 4: Giảm chi phí tổng thể khi tính đúng và đủ tất cả các khoản

Đây là điểm thường gây tranh cãi bởi nhìn vào đơn giá trực tiếp, gối cống đúc sẵn bằng bê tông có giá mua cao hơn chi phí vật liệu khi đổ tại chỗ. Tuy nhiên, khi tính đầy đủ toàn bộ chi phí liên quan, bức tranh lại rất khác.

Với phương pháp đổ tại chỗ, các khoản chi phí thường bị bỏ qua bao gồm:

Chi phí nhân công chuẩn bị cốp pha và tháo dỡ sau khi đổ
Chi phí chờ đợi và gián đoạn thi công trong thời gian bê tông đông kết
Chi phí sửa chữa khi bê tông không đạt yêu cầu phải đập bỏ làm lại
Chi phí kiểm tra chất lượng tại chỗ cho từng vị trí thi công
Chi phí phát sinh khi tiến độ bị chậm do thời tiết hoặc sự cố kỹ thuật

Khi cộng tất cả các khoản này, nhiều nhà thầu thực tế đã ghi nhận tổng chi phí cho cấu kiện đỡ ống khi dùng sản phẩm đúc sẵn thấp hơn 10–25% so với đổ bê tông thủ công đặc biệt trên các dự án có khối lượng lớn và tiến độ gấp.

Ưu điểm 5: Tính đồng nhất và khả năng kiểm soát chất lượng theo lô hàng

Trong quản lý chất lượng công trình, có một nguyên tắc cơ bản: những gì không đo được thì không kiểm soát được. Đổ bê tông tại chỗ trên hàng trăm vị trí khác nhau trong điều kiện thực địa đa dạng là bài toán kiểm soát chất lượng gần như không thể giải triệt để người quản lý không thể có mặt ở mọi nơi, mọi lúc.

Cấu kiện đúc sẵn giải quyết bài toán này bằng cách tập trung toàn bộ quá trình sản xuất vào một địa điểm duy nhất nhà máy nơi mọi thứ đều có thể được kiểm soát, đo đạc và ghi nhận. Mỗi lô gối cống đúc sẵn đều được kiểm tra mẫu thử cường độ, kiểm tra kích thước hình học, kiểm tra bề mặt. Kết quả kiểm tra đi kèm với từng lô hàng giao đến công trường.

Với chủ đầu tư và tư vấn giám sát, đây là lợi thế lớn trong công tác nghiệm thu. Thay vì phải kiểm tra từng vị trí đổ bê tông một, họ chỉ cần xem xét hồ sơ chất lượng lô hàng, kiểm tra xác suất một số cấu kiện và tiến hành nghiệm thu theo đúng quy trình chuẩn nhanh hơn, chắc chắn hơn và có căn cứ pháp lý rõ ràng hơn.

Các yếu tố cần lưu ý khi lựa chọn gối cống đúc sẵn

Không phải tất cả gối cống đúc sẵn trên thị trường đều có chất lượng như nhau dù được gọi là gối cống đúc sẵn. Để lựa chọn đúng, có một số thông số kỹ thuật quan trọng cần xem xét trước khi đặt hàng.

Mác bê tông và cường độ chịu nén

Gối đỡ ống cống thông thường yêu cầu bê tông tối thiểu mác M200 (tương đương cường độ chịu nén 20 MPa). Với các ứng dụng chịu tải trọng nặng như hệ thống thoát nước dưới đường ô tô, nên chọn mác M250 trở lên. Nhà cung cấp uy tín phải cung cấp được phiếu kết quả thử mẫu kèm theo mỗi lô hàng.

Góc ôm và biên dạng tiếp xúc với ống

Góc ôm tiêu chuẩn thường là 120° (1/3 chu vi ống). Một số thiết kế mở rộng đến 180° để tăng diện tích tiếp xúc và khả năng phân phối tải. Cần kiểm tra biên dạng rãnh có đúng bán kính với loại ống sẽ lắp đặt hay không sai sót ở khâu này không thể khắc phục sau khi đã lắp.

Kích thước tổng thể và khả năng chịu lực của nền đặt gối

Kích thước đáy của gối đỡ phải đủ rộng để áp lực truyền xuống nền đất nằm trong giới hạn cho phép của loại đất tại vị trí thi công. Với nền đất yếu, cần tính toán kỹ để tránh tình trạng gối đỡ bị lún lệch sau khi lấp đất và đưa vào sử dụng. Nhà thầu thiết kế hoặc tư vấn địa chất nên tham gia xác định thông số này trước khi đặt hàng.

Khi nào nên chọn gối cống đúc sẵn, khi nào nên đổ tại chỗ?

Dù gối cống đúc sẵn có nhiều ưu điểm, thực tế vẫn tồn tại những trường hợp đổ bê tông tại chỗ là lựa chọn hợp lý hơn. Nhận biết đúng ranh giới này giúp nhà thầu tối ưu hóa cả chi phí lẫn hiệu quả kỹ thuật.

Nên ưu tiên dùng cấu kiện đúc sẵn khi:

Dự án có khối lượng lớn (từ vài chục điểm đỡ trở lên), cần đảm bảo tính đồng nhất
Yêu cầu tiến độ thi công gấp, không có thời gian chờ bê tông đông kết
Công trình nằm trong khu vực đô thị, hạn chế thời gian đào hở và phát sinh bụi ồn
Cần hồ sơ chất lượng đầy đủ phục vụ nghiệm thu theo tiêu chuẩn nghiêm ngặt

Có thể cân nhắc đổ tại chỗ khi:

Vị trí thi công có hình dạng đặc biệt không phù hợp với khuôn chuẩn có sẵn
Dự án ở khu vực hẻo lánh, chi phí vận chuyển cấu kiện quá cao so với lợi ích
Chỉ có vài điểm đỡ đơn lẻ, không đủ quy mô để tận dụng ưu điểm tiến độ và đồng nhất

Ngay cả trong trường hợp phải đổ tại chỗ, nhiều kỹ sư kinh nghiệm vẫn khuyến nghị dùng bê tông thương phẩm từ trạm trộn thay vì trộn thủ công để giảm thiểu rủi ro chất lượng một nguyên tắc nhất quán với tư duy kiểm soát từ gốc.

Những sai lầm phổ biến trong thi công lắp đặt gối cống đúc sẵn

Dù dùng gối cống đúc sẵn hay đổ tại chỗ, chất lượng lắp đặt vẫn là yếu tố không thể bỏ qua. Có một số lỗi thi công thường gặp dẫn đến hư hỏng sớm dù bản thân vật liệu không có vấn đề gì.

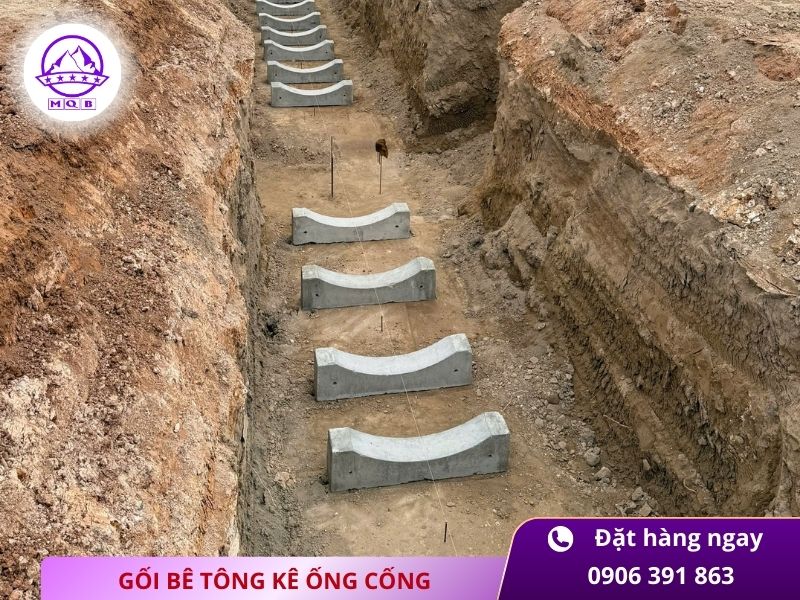

Không xử lý nền trước khi đặt gối

Đây là lỗi xảy ra nhiều nhất trên công trường. Đáy hố đào không được lu lèn hoặc gia cố, lớp cát đệm không đủ chiều dày hay không đồng đều. Khi chịu tải, gối đỡ bị lún không đều, kéo theo ống cống bị xoay lệch, khớp nối bị hở. Hệ quả là nước thấm vào đất xung quanh, gây sụt lún mặt đường phía trên một dạng hư hỏng rất tốn kém để sửa.

Lựa chọn sai loại gối cống đúc sẵn

Thị trường có nhiều loại gối đỡ với ký hiệu tương ứng từng cỡ ống. Lắp nhầm dù chỉ sai một cỡ sẽ khiến ống không ngồi đúng vào rãnh, tạo điểm tiếp xúc lệch tâm và tập trung ứng suất. Nghe có vẻ nhỏ nhặt nhưng đây là nguyên nhân của không ít vụ nứt ống không rõ lý do sau vài năm sử dụng.

Không kiểm tra độ dốc sau khi đặt gối

Mỗi gối đỡ đặt xuống phải được kiểm tra độ cao tuyệt đối và độ dốc tương đối với gối liền kề. Sai lệch nhỏ tích lũy trên nhiều điểm có thể tạo ra những đoạn cống bị ngược dốc cục bộ, gây đọng nước và tắc nghẽn. Dùng máy thủy bình hoặc ống ni vô trong từng bước lắp đặt là bước không thể bỏ qua.

Tiêu chuẩn và quy định hiện hành về gối bê tông đỡ ống cống tại Việt Nam

Tại Việt Nam, thiết kế và thi công hệ thống thoát nước có ống cống nằm dưới đất được điều chỉnh bởi một số tiêu chuẩn kỹ thuật quan trọng. Người làm dự án cần nắm rõ để vừa đảm bảo kỹ thuật, vừa có cơ sở pháp lý khi nghiệm thu.

TCVN 7570:2006 quy định về cốt liệu cho bê tông và vữa; TCVN 6477:2016 là tiêu chuẩn chính cho ống bê tông cốt thép; TCVN 4253:2012 điều chỉnh nền móng công trình thủy công. Ngoài ra, QCVN 07-2:2016/BXD là quy chuẩn kỹ thuật quốc gia về công trình hạ tầng kỹ thuật, trong đó có hệ thống thoát nước.

Đối với gối cống đúc sẵn được sử dụng trong các công trình có vốn đầu tư công, nhà cung cấp thường phải xuất trình được chứng nhận hợp quy sản phẩm và phiếu kết quả thử nghiệm từ phòng thí nghiệm được công nhận LAS. Đây là điều kiện bắt buộc trước khi tư vấn giám sát cho phép đưa vật tư vào sử dụng tại công trường.

So sánh tổng quan: Gối cống đúc sẵn và đổ bê tông tại chỗ

Để có cái nhìn toàn cảnh trước khi đưa ra quyết định, bảng so sánh dưới đây tóm lược những điểm khác biệt cốt lõi giữa hai phương pháp trên các tiêu chí chính mà nhà thầu và chủ đầu tư thường quan tâm nhất:

Chất lượng bê tông: Đúc sẵn: Kiểm soát tại nhà máy, đồng đều cao | Đổ tại chỗ: Phụ thuộc điều kiện công trường, có rủi ro
Tiến độ thi công: Đúc sẵn: Nhanh, không có thời gian chờ | Đổ tại chỗ: Chậm hơn do chờ đông kết
Độ chính xác hình học: Đúc sẵn: Chuẩn theo khuôn, phù hợp cỡ ống | Đổ tại chỗ: Phụ thuộc tay nghề và cốp pha
Chi phí tổng thể: Đúc sẵn: Thấp hơn khi tính đủ chi phí ẩn | Đổ tại chỗ: Có vẻ rẻ hơn nhưng nhiều chi phí ẩn
Hồ sơ chất lượng: Đúc sẵn: Có đầy đủ theo lô hàng | Đổ tại chỗ: Khó kiểm soát và lưu vết từng vị trí
Tính linh hoạt hình dạng: Đúc sẵn: Giới hạn theo khuôn chuẩn | Đổ tại chỗ: Linh hoạt hơn với hình dạng đặc biệt

Kết luận

Cuối cùng, bài toán lựa chọn giữa hai phương pháp không nằm ở chỗ cái nào “tốt hơn” theo nghĩa tuyệt đối. Nó nằm ở mức độ kiểm soát chất lượng mà từng công trình cụ thể cần đến và nguồn lực sẵn có để đạt được mức kiểm soát đó.

Nhưng nếu nhìn vào xu hướng chung của ngành, câu trả lời đang dần rõ ràng hơn. Ở những nơi áp lực tiến độ ngày càng cao, tiêu chuẩn nghiệm thu ngày càng chặt chẽ, và chi phí nhân công ngày càng tăng, gối cống đúc sẵn không còn là lựa chọn ưu tiên mà đang trở thành lựa chọn mặc định trong thiết kế và đặc tả kỹ thuật.

Điều đó không có nghĩa là đổ bê tông tại chỗ sẽ biến mất. Nó vẫn có chỗ đứng trong những tình huống đặc thù. Nhưng đối với phần lớn dự án hạ tầng thoát nước quy mô vừa đến lớn, cấu kiện được sản xuất sẵn tại nhà máy đang chứng minh được giá trị của mình qua những công trình thực tế không phải qua lý thuyết.

Có một chi tiết nhỏ đáng suy nghĩ: các kỹ sư lâu năm, những người đã từng trải qua cả hai phương pháp trên nhiều công trường, hiếm khi tranh luận về vấn đề này. Với họ, lựa chọn đã quá rõ ràng khi công trình phải bền chắc và tiến độ không thể chờ đợi.
