3 nguyên tắc bố trí khung nắp hố ga bê tông an toàn

Đi qua bất kỳ tuyến phố nào ở các đô thị lớn, bạn sẽ thấy hàng loạt nắp hố ga nằm trên mặt đường hoặc vỉa hè. Phần lớn chúng hoạt động lặng lẽ mà không ai chú ý. Nhưng đôi khi có những chiếc nắp rung lắc hoặc tệ hơn là miệng hố ga bị sụt lún tạo ra hố trên mặt đường. Nguyên nhân gần như luôn bắt đầu từ khung đỡ nắp không được bố trí đúng cách. Khung nắp hố ga bê tông chính là cấu kiện đặt tại miệng hố ga, giữ vị trí nắp đậy và truyền toàn bộ tải trọng xuống kết cấu thành hố ga bên dưới.

Ba nguyên tắc bố trí dưới đây là những điểm kiểm soát thực tế mà giám sát công trình cần nắm rõ trước khi nghiệm thu lắp đặt khung nắp hố ga.

Cấu tạo và vai trò của khung nắp hố ga bê tông trong hệ thống thoát nước

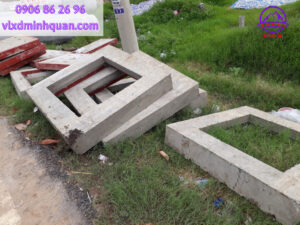

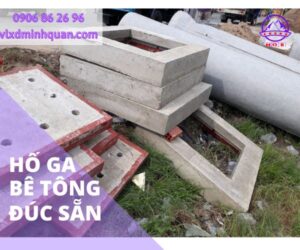

Hố ga trong hệ thống thoát nước đô thị có hai phần chính: thân hố ga (phần chìm dưới đất làm nhiệm vụ chứa nước và kết nối ống cống) và phần miệng hố ga (phần tiếp giáp với mặt đường hoặc vỉa hè bên trên). Khung nắp hố ga bê tông là cấu kiện thuộc phần miệng, có hình dạng khung chữ nhật hoặc vuông với lỗ trống ở giữa vừa khít với kích thước nắp đậy.

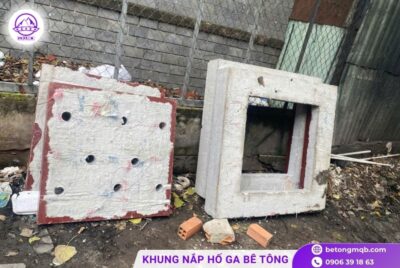

Cấu tạo của khung nắp hố ga bê tông gồm phần đế rộng hơn để phân tán tải xuống thành hố ga, phần thành đứng giữ nắp đúng vị trí và phần mặt trên nằm bằng với mặt đường hoặc vỉa hè. Bê tông dùng cho khung thường từ mác B25 đến B30, cốt thép gia cường bên trong để chống nứt vỡ khi chịu tải trọng tập trung từ bánh xe.

Điểm đặc biệt của cấu kiện này là nó chịu tải trọng động lặp đi lặp lại hàng ngàn lần mỗi ngày từ xe cộ qua lại, đồng thời phải duy trì cao độ bằng phẳng với mặt đường xung quanh trong suốt nhiều năm. Hai yêu cầu đó đặt ra điều kiện kỹ thuật khắt khe hơn nhiều so với các cấu kiện bê tông thông thường không chịu tải động.

Nguyên tắc 1: Cao độ đỉnh khung phải khớp chính xác với mặt đường hoàn thiện

Đây là nguyên tắc kỹ thuật quan trọng nhất và cũng thường xuyên bị thực hiện sai nhất trong thi công thực tế. Cao độ đỉnh của khung nắp hố ga sau khi lắp đặt phải nằm đúng bằng mặt đường hoặc mặt vỉa hè hoàn thiện, không cao hơn và không thấp hơn.

Nghe đơn giản nhưng thực tế rất hay xảy ra hai tình huống sai:

• Khung đặt cao hơn mặt đường: đỉnh khung nhô lên tạo ra gờ chắn đường, xe đi qua bị giật lắc, nắp rung kêu và dần bị lung lay vị trí. Đây là nguồn gốc của hiện tượng nắp hố ga kêu cục cục phổ biến trên các tuyến đường đô thị.
• Khung đặt thấp hơn mặt đường: miệng hố ga bị lõm tạo thành hố nhỏ trên mặt đường, nước đọng tại đây sau mưa, dần thấm xuống phá hủy kết cấu bên dưới và gây lún mở rộng theo thời gian.

Nguyên nhân gốc rễ của cả hai sai lầm đó thường là lắp khung nắp hố ga quá sớm, trước khi có số liệu cao độ mặt đường hoàn thiện chính xác. Trình tự đúng là: xác định cao độ mặt đường hoàn thiện trước, tính toán chiều cao lắp đặt khung từ đó, rồi mới tiến hành lắp đặt.

Xử lý điều chỉnh cao độ khi lắp đặt

Trong thực tế thi công, cao độ lắp đặt khung hố ga thường được điều chỉnh qua lớp vữa chèn giữa đế khung và đỉnh thân hố ga. Lớp vữa này vừa cố định khung vừa giúp điều chỉnh cao độ trong phạm vi vài centimet. Tuy nhiên lớp vữa điều chỉnh không được quá dày vì sẽ giảm tiết diện tiếp xúc và gây lún sau khi chịu tải.

Nếu chênh lệch cao độ lớn hơn 30mm, cần xử lý bằng cách thay đổi số lớp gạch đệm bê tông hoặc điều chỉnh chiều cao thân hố ga thay vì chỉ dùng vữa. Lớp vữa điều chỉnh dày là điểm yếu cơ học và thường là nơi hố ga bắt đầu bị lún lệch sau vài năm vận hành.

Nguyên tắc 2: Cấp tải trọng của khung nắp hố ga phải phù hợp với vị trí đặt trên đường

Không phải khung nắp hố ga nào cũng giống nhau về khả năng chịu tải. Đây là thông số thường bị bỏ qua khi đặt mua vật liệu, dẫn đến tình trạng dùng khung thiết kế cho vỉa hè ở vị trí lòng đường có xe tải đi qua, hoặc ngược lại dùng khung quá cứng cho vỉa hè đơn giản gây lãng phí chi phí.

Tiêu chuẩn EN 124 được áp dụng tham chiếu rộng rãi tại Việt Nam phân loại nắp và khung hố ga theo sáu cấp tải trọng từ A15 đến F900, trong đó con số là tải trọng thử nghiệm tính theo kN. Khung nắp hố ga bê tông dùng trong hệ thống thoát nước đô thị phổ biến nhất thuộc các cấp:

• Cấp B125 (125 kN tương đương khoảng 12,5 tấn): dùng cho vỉa hè, khu vực chỉ người đi bộ và xe đạp. Phù hợp với hố ga thu nước mưa trên hè phố hay trong khuôn viên công trình không có xe cơ giới.
• Cấp C250 (250 kN tương đương khoảng 25 tấn): dùng cho đường nội bộ khu dân cư, bãi đỗ xe ô tô con và đường giao thông hạn chế tốc độ. Đây là cấp phổ biến nhất trong các dự án cải tạo hệ thống thoát nước đô thị.
• Cấp D400 (400 kN tương đương khoảng 40 tấn): dùng trên đường có xe tải hạng trung, đường quốc lộ và tỉnh lộ. Yêu cầu bắt buộc cho hố ga đặt trên mặt đường chính trong khu công nghiệp.
• Cấp E600 và F900: dùng cho cảng biển, sân bay, kho container và các vị trí xe siêu trường siêu trọng lưu thông thường xuyên.

Một sai lầm thực tế hay gặp: hố ga được thiết kế và thi công đúng cấp tải trọng nhưng sau đó do mở rộng đường hoặc thay đổi quy hoạch, vị trí hố ga từ vỉa hè trở thành lòng đường. Lúc đó khung cấp B125 phải chịu tải cấp C250 hoặc D400, dẫn đến vỡ nắp và lún khung sớm. Phòng ngừa tình huống này bằng cách tham chiếu quy hoạch giao thông khu vực trước khi chỉ định cấp tải trọng.

Đọc nhãn cấp tải trọng khi nhận hàng

Khi nhận khung nắp hố ga bê tông tại công trường, cần kiểm tra thông tin cấp tải trọng trên cấu kiện. Nhà sản xuất có uy tín thường đúc nổi hoặc khắc ký hiệu cấp tải trọng trực tiếp lên mặt khung. Cấu kiện không có ký hiệu cấp tải trọng hoặc chỉ có thông tin trên giấy tờ mà không có trên sản phẩm cần được kiểm chứng thêm trước khi lắp đặt tại các vị trí chịu tải lớn.

Nguyên tắc 3: Liên kết giữa khung và thân hố ga phải đủ cứng và kín nước

Nguyên tắc thứ ba ít được nhắc đến trong hướng dẫn lắp đặt thông thường nhưng lại là nguyên nhân gốc rễ của phần lớn sự cố lún và vỡ khung hố ga xảy ra sau 2 đến 5 năm vận hành. Vấn đề không phải khung không đủ mạnh mà là khung không được gắn kết đúng cách với thân hố ga bên dưới.

Khung nắp hố ga truyền toàn bộ tải trọng bánh xe xuống thông qua mặt tiếp xúc giữa đế khung và đỉnh thân hố ga. Nếu mặt tiếp xúc này không phẳng, không đủ diện tích hoặc vữa chèn không đồng đều, tải trọng phân bố không đều gây ra ứng suất cục bộ. Theo thời gian, điểm chịu lực tập trung đó nứt vỡ trước và kéo theo lún lệch toàn bộ hệ thống.

Yêu cầu kỹ thuật về mặt tiếp xúc và vữa chèn

Để liên kết giữa khung và thân hố ga đạt yêu cầu, cần đảm bảo ba điều kiện đồng thời:

• Mặt đỉnh thân hố ga phải được xử lý phẳng và sạch trước khi đặt khung. Cặn bê tông, đất hoặc đá vụn dưới đế khung làm khung bị bập bênh và chịu tải không đều ngay từ đầu.
• Vữa chèn phải là vữa xi măng mác M150 trở lên hoặc vữa không co ngót chuyên dụng, độ dày đồng đều toàn chu vi đế khung. Không dùng vữa trộn loãng hay đổ vữa một phía rồi lắc khung cho vữa chảy đều vì như vậy vữa không đủ mác và không tiếp xúc đều.
• Sau khi lắp khung và chèn vữa, không được cho xe đi qua hoặc chịu tải trọng lớn ít nhất 24 đến 48 tiếng để vữa đạt cường độ ban đầu. Đây là điểm hay bị bỏ qua khi thi công trong đêm để trả lại mặt đường sáng hôm sau.

Ngoài yêu cầu về cường độ liên kết, mối nối giữa khung và thân hố ga còn cần đảm bảo kín nước để nước mặt đường không thấm vào trong hố ga qua khe hở. Nước thấm mang theo cát và đất mịn bào mòn dần lớp vữa chèn, và sau vài mùa mưa mối nối trở nên rỗng, khung bắt đầu lắc khi xe đi qua.

Kiểm tra sau lắp đặt trước khi nghiệm thu

Trước khi lấp bê tông mặt đường xung quanh và trước khi cho phép xe lưu thông, nên kiểm tra các hạng mục sau:

• Cao độ đỉnh khung: dùng thước đo đặt ngang từ mặt đường sang kiểm tra không được chênh lệch quá 3mm.
• Độ ổn định: dùng tay ấn và lắc nhẹ khung để kiểm tra có bị bập bênh không. Khung bập bênh là dấu hiệu vữa chưa đủ mác hoặc mặt tiếp xúc có khe hở.
• Tình trạng nắp: nắp đặt vào khung nắp hố ga phải khớp không bị kênh, xoay 360 độ nhẹ nhàng không bị kẹt và không có tiếng kêu kim loại khi ấn.

Những kiểm tra này mất không quá 5 phút cho mỗi hố ga nhưng có thể phát hiện sớm các vấn đề mà nếu để lại sau khi đường đã hoàn thiện, chi phí sửa chữa sẽ tốn gấp nhiều lần.

Kích thước khung nắp hố ga bê tông phổ biến và cách chọn đúng loại

Khung nắp hố ga bê tông được sản xuất với nhiều kích thước khẩu độ khác nhau tương ứng với các kích thước hố ga tiêu chuẩn. Khẩu độ phổ biến nhất trong hệ thống thoát nước đô thị là 400x400mm, 500x500mm, 600x600mm và 700x700mm. Với hố ga hình tròn, khẩu độ phổ biến là đường kính 600mm và 800mm.

Khi đặt hàng cần phân biệt rõ khẩu độ trong (kích thước lỗ thông để đặt nắp) với kích thước ngoài của khung. Đặt hàng nhầm khẩu độ dẫn đến nắp không vừa khung hoặc khung không vừa miệng thân hố ga, phải đặt lại toàn bộ gây chậm tiến độ.

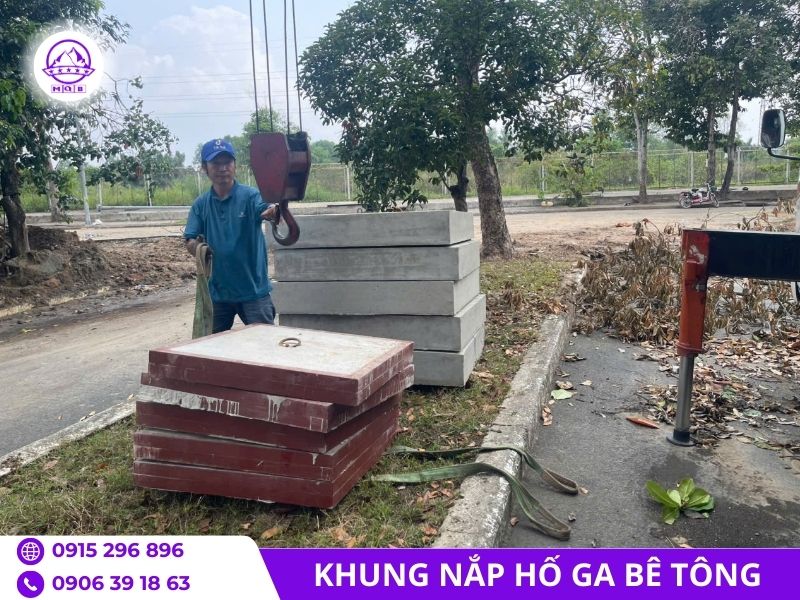

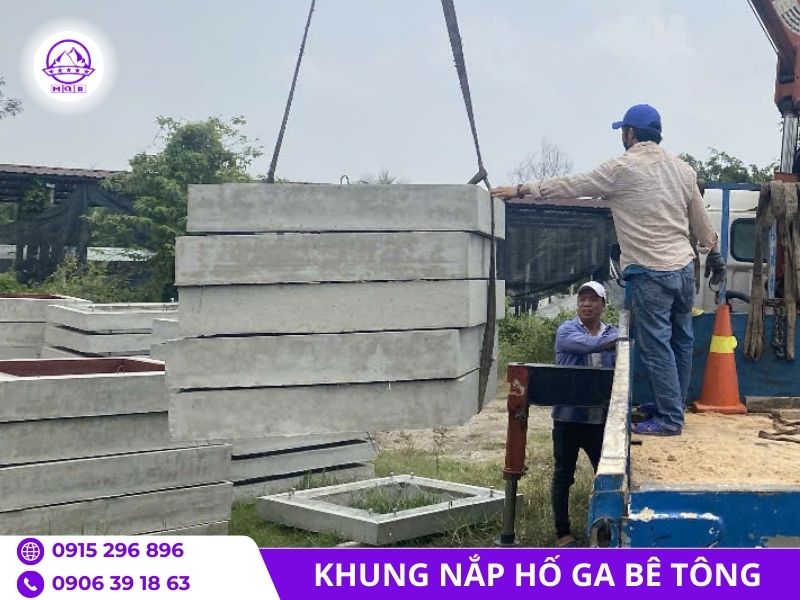

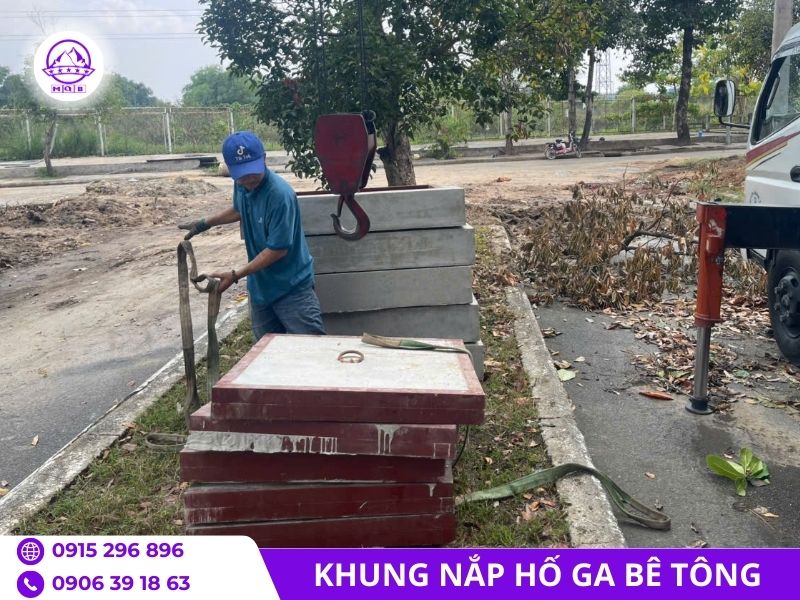

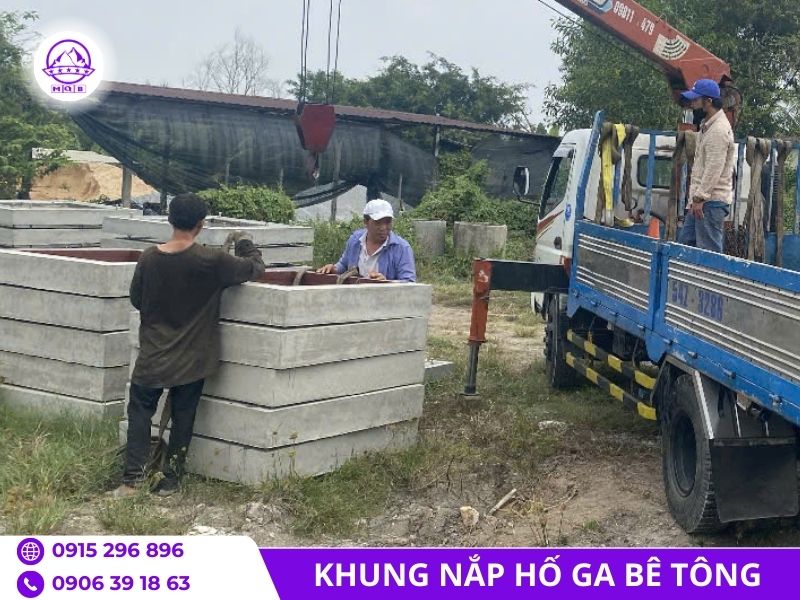

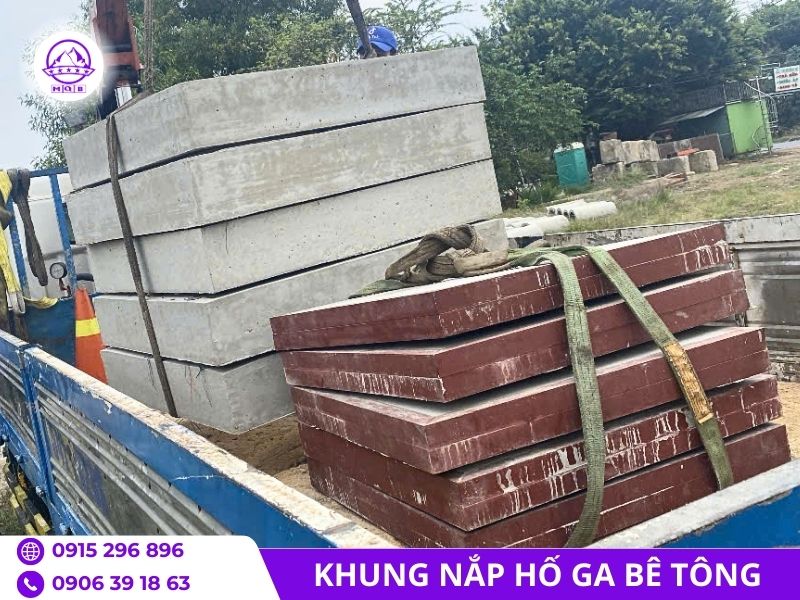

Trọng lượng mỗi bộ khung nắp hố ga bê tông dao động từ 40kg đến trên 150kg tùy kích thước và cấp tải trọng. Với khung hạng nặng cấp D400 kích thước 600x600mm trở lên, cần thiết bị nâng hỗ trợ khi lắp đặt để đảm bảo an toàn lao động và lắp đặt chính xác cao độ.

Chi tiết nhỏ, hệ quả dài hạn

Mỗi hố ga trong hệ thống thoát nước đô thị có thể là điểm tiếp cận để kiểm tra, nạo vét và xử lý sự cố đường ống trong suốt nhiều chục năm. Khung nắp hố ga là thứ đầu tiên ai đó chạm vào mỗi khi cần tiếp cận hệ thống đó. Nếu nó bị lún lệch, bị vỡ hoặc kẹt, toàn bộ công tác bảo trì bên dưới đều bị ảnh hưởng.

Ba nguyên tắc bố trí khung nắp hố ga bê tông phân tích trong bài không phải yêu cầu kỹ thuật phức tạp. Chúng đơn giản đến mức có thể ghi vào checklist nghiệm thu một trang giấy. Điều làm chúng quan trọng không phải độ khó mà là tần suất bị bỏ qua trong thực tế thi công.

Một hố ga được lắp đặt đúng ba nguyên tắc đó sẽ không xuất hiện trong bất kỳ biên bản bảo trì hay khiếu nại nào trong 10 đến 15 năm tới. Đó chính xác là kết quả mà một công trình hạ tầng cần đạt được.
