Tiêu chuẩn Việt Nam (TCVN) về chiều cao và độ dốc của bó vỉa chống leo trong đô thị

Bó vỉa chống leo là cấu kiện nằm dọc mép vỉa hè và làm hai việc cùng lúc. Nó chặn bánh xe không cho leo lên phần đường của người đi bộ, đồng thời phân định rõ lòng đường với vỉa hè. Nếu chọn quá thấp, xe máy vẫn chạy lên vỉa hè như thường. Nếu làm quá cao hoặc dốc sai, người già, xe lăn và xe đẩy trẻ em sẽ khó di chuyển.

Cần nói chính xác: hiện chưa có một TCVN riêng mang tên “bó vỉa chống leo”. Chiều cao và độ dốc được xác định từ tiêu chuẩn thiết kế đường đô thị, quy chuẩn tiếp cận cho người khuyết tật và hồ sơ thiết kế của từng dự án.

Trước khi chốt con số, hãy biết mình đang dựa vào văn bản nào

Năm văn bản nên để sẵn trên bàn

Khi lập hồ sơ hoặc kiểm tra bản vẽ, bạn nên đối chiếu các văn bản sau:

• TCVN 13592:2022 (Đường đô thị, yêu cầu thiết kế): thay thế TCXDVN 104:2007. Đây là căn cứ chính cho mặt cắt ngang, vỉa hè, bó vỉa và độ dốc thoát nước.
• QCVN 07-4:2016/BXD: quy chuẩn về công trình giao thông trong hạ tầng kỹ thuật đô thị.
• QCVN 10:2014/BXD: quy chuẩn về công trình bảo đảm người khuyết tật tiếp cận sử dụng. Văn bản này quan trọng với đoạn hạ vỉa và đường dốc.
• TCVN 9115:2019: thi công và nghiệm thu kết cấu bê tông, bê tông cốt thép lắp ghép. Tiêu chuẩn này áp dụng khi lắp cấu kiện đúc sẵn.
• TCVN 8859:2011: vật liệu, thi công và nghiệm thu lớp móng cấp phối đá dăm. Lớp này thường nằm ngay dưới lớp đệm bó vỉa.

Ngoài nhóm trên, phiếu thử bê tông của nhà sản xuất thường viện dẫn thêm các tiêu chuẩn thử nghiệm như TCVN 3118 (cường độ nén) và TCVN 3105 (lấy mẫu, bảo dưỡng mẫu). Hãy yêu cầu đơn vị cung cấp ghi rõ năm ban hành của từng tiêu chuẩn họ áp dụng.

Vì sao không có một con số dùng chung cho mọi tuyến phố

Mỗi tuyến đường có tốc độ xe, mật độ xe máy, lưu lượng người đi bộ và điều kiện thoát nước khác nhau. Vì vậy tiêu chuẩn chỉ đặt nguyên tắc và khoảng giá trị. Con số cuối cùng nằm trong bản vẽ thiết kế đã được thẩm định.

Với người làm nội dung hay bên mua hàng, điều này dẫn đến một lưu ý thực tế. Đừng tin vào lời quảng cáo kiểu “đúng chuẩn TCVN” khi không kèm văn bản cụ thể. Hãy hỏi lại: đúng tiêu chuẩn nào, điều khoản nào, thông số nào. Người bán có chuyên môn sẽ trả lời được ngay.

Chiều cao: đủ cao để bánh xe chùn lại, đủ thấp để người đi bộ bước qua

Phần lộ ra và phần chôn xuống

Khi nói chiều cao của bó vỉa, cần phân biệt hai thông số:

• Chiều cao lộ ra: khoảng cách từ mặt trên viên bó vỉa đến mặt đường hoặc đáy rãnh sát cạnh nó. Bánh xe “nhìn thấy” đúng phần này.
• Chiều cao tổng của viên: gồm phần lộ, phần chôn dưới mặt đường và lớp đệm bên dưới.

Trong thực tế đô thị, phần lộ ra thường nằm trong khoảng 12 đến 20 cm. Đây là mức tham khảo từ công trình thực tế, không phải con số bắt buộc trong TCVN. Dưới 10 cm, bánh xe máy gần như vượt qua dễ dàng, nên cấu kiện mất tác dụng chống leo. Trên 20 cm, người lớn tuổi khó bước lên, hành khách xuống xe buýt bất tiện và cửa xe khó mở sát lề.

Phần chôn phải đủ để viên đứng vững khi bị xe va nhẹ. Ví dụ, một viên cao 30 cm đặt để lộ 18 cm thì còn khoảng 12 cm nằm dưới mặt đường. Phần này được giữ chặt bởi lớp đệm và bê tông tựa phía sau. Chôn nông thì viên dễ xô, chôn quá sâu thì tốn đào và dễ sai cao độ.

Gợi ý theo từng kiểu tuyến đường

Bảng dưới đây là kinh nghiệm chọn phần lộ ra, để trao đổi với đơn vị thiết kế chứ không thay thế hồ sơ:

• Đường trục, đường nhiều xe máy, tốc độ cao: nên để lộ khoảng 18 đến 20 cm, kết hợp mặt trước dựng đứng để tăng khả năng cản bánh.
• Đường nội bộ khu đô thị, khu dân cư: phần lộ khoảng 12 đến 15 cm là đủ, vì tốc độ thấp và người đi bộ nhiều.
• Điểm đón xe buýt, lối qua đường, cổng vào: hạ cao độ cục bộ theo thiết kế, dùng viên vát hoặc viên hạ riêng.

Lưu ý rằng trên cùng một tuyến, cao độ bó vỉa không phải lúc nào cũng đồng đều. Các điểm hạ vỉa đã làm đổi phần lộ ra, nên bản vẽ chi tiết từng đoạn quan trọng hơn con số trung bình.

Độ dốc nằm ở ba chỗ, và mỗi chỗ một yêu cầu

Nhiều người chỉ nghĩ “độ dốc” là dốc của đoạn hạ vỉa. Thực tế có ba vị trí cần tính riêng.

Dốc ngang của vỉa hè, nơi nước mưa quyết định

Mặt vỉa hè phải dốc nhẹ về phía lòng đường để nước mưa chảy ra rãnh thay vì đọng sát chân nhà dân. Thiết kế thường chọn khoảng 1% đến 2%. Với vỉa hè rộng 3 m và dốc 2%, mép trong cao hơn mép ngoài khoảng 6 cm. Con số này nghe nhỏ nhưng quyết định nước có thoát hay không.

Vì bó vỉa là điểm tựa cao độ cho cả mặt vỉa hè, nó phải được đặt đúng trước. Nếu viên bó vỉa lệch cao so với thiết kế vài centimet, toàn bộ lớp lát phía sau sẽ phải bù lại. Hậu quả thường thấy là vỉa hè dốc ngược vào nhà hoặc đọng nước thành vũng sau mỗi trận mưa. Đây là chỗ cần kiểm tra kỹ nhất với bó vỉa chống leo vỉa hè, vì chính cấu kiện này giữ cao độ chuẩn cho toàn bộ phần lát phía sau.

Mặt trước và mép trên của viên bó vỉa

Mặt trước của viên quyết định khả năng chống leo. Bó vỉa đứng có mặt trước gần thẳng đứng, nên bánh xe gặp một bức tường nhỏ và phải dừng. Ngược lại, viên có mặt vát nghiêng nhiều tạo thành một cái dốc thấp, và xe máy có thể lên được rất nhẹ nhàng.

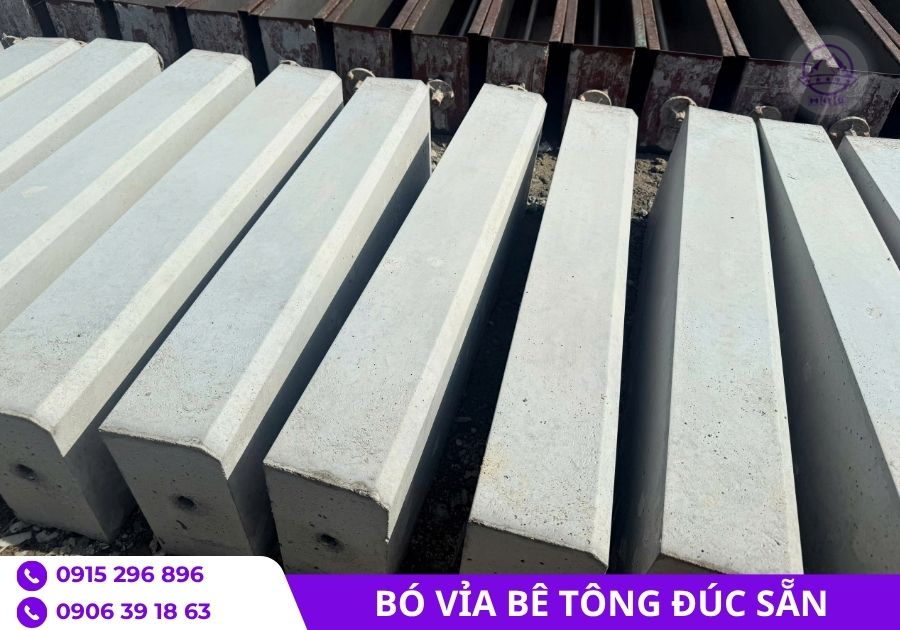

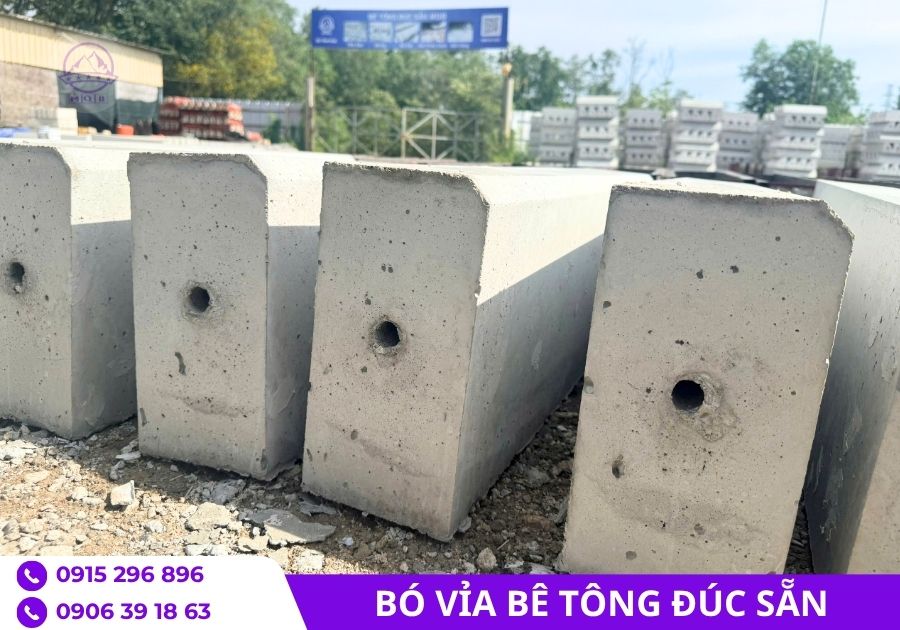

Vì vậy, với bó vỉa chống leo, mặt trước nên dựng đứng hoặc chỉ vát rất ít. Mép trên cần bo tròn khoảng 2 đến 3 cm. Mép vuông sắc dễ sứt khi xe quẹt vào, còn mép bo vừa bền vừa an toàn cho người đi bộ. Nhìn vào mẫu viên trong ảnh, bạn có thể thấy góc trên bo mềm, đúng kiểu cấu tạo này. Các con số trên là thông lệ sản xuất, hãy đối chiếu với bản vẽ của dự án.

Đoạn hạ vỉa cho xe vào nhà và xe lăn

Đoạn hạ vỉa là nơi bó vỉa chống leo “nhường đường” cho xe ra vào và người khuyết tật. Ở đây không dùng viên dựng đứng, mà dùng viên vát hoặc viên hạ để tạo mặt chuyển tiếp.

Với lối dành cho xe lăn, QCVN 10:2014/BXD đặt giới hạn độ dốc cho đường dốc. Mức thường được trích dẫn là 1:12, tương đương khoảng 8,33%. Trước khi áp dụng vào bản vẽ, bạn nên mở đúng điều khoản trong quy chuẩn để xác nhận giá trị cho từng trường hợp cụ thể. Đừng dùng con số nhớ từ bài viết hoặc từ công trình trước.

Một điểm thực tế cần lưu ý: đoạn vát phải đủ dài để đạt độ dốc yêu cầu. Nếu mép hạ vỉa chỉ cao 15 cm mà độ dốc theo quy định là 1:12, chiều dài đoạn vát sẽ khoảng 1,8 m. Nhiều công trình làm đoạn vát ngắn hơn rất nhiều, khiến dốc quá gắt và xe lăn không lên được.

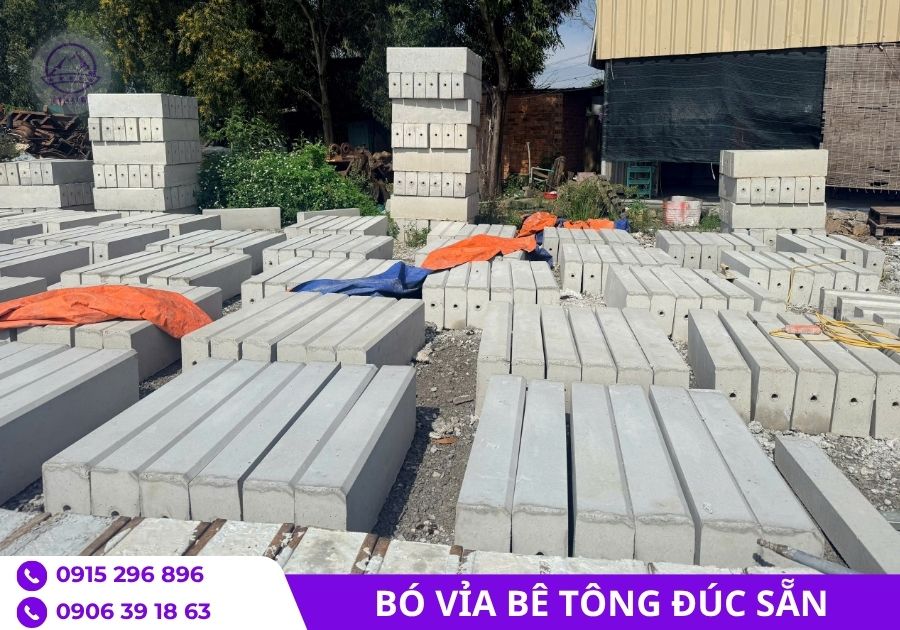

Bó vỉa bê tông đúc sẵn không cốt thép: mạnh ở đâu, yếu ở đâu

Vật liệu và cường độ cần có trong phiếu thử

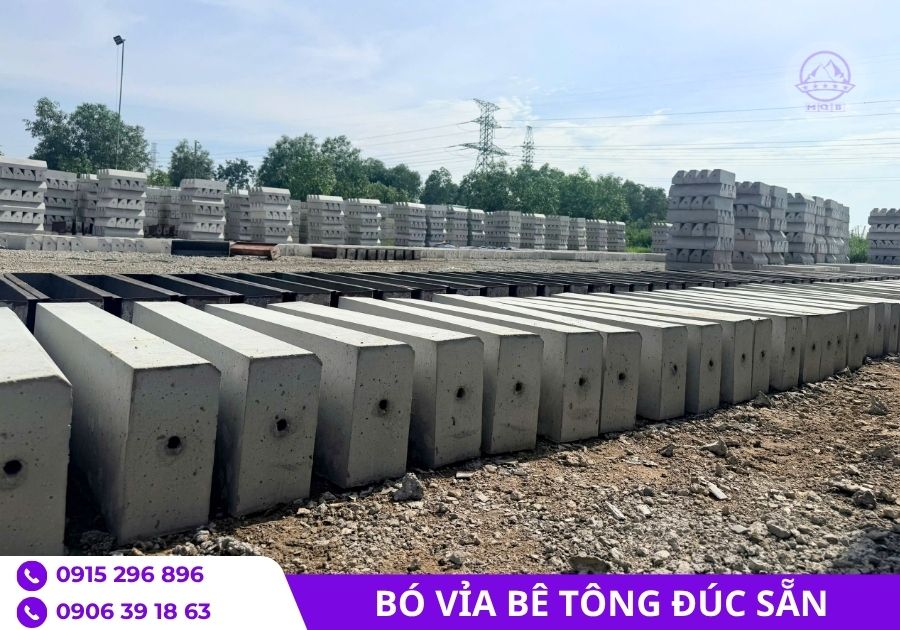

Bó vỉa bê tông đúc sẵn không cốt thép là khối bê tông đặc, sản xuất trong khuôn định hình. Vì không có thép, chất lượng phụ thuộc hoàn toàn vào cấp phối và quy trình bảo dưỡng. Những điểm bạn nên kiểm tra trong hồ sơ chất lượng:

• Cường độ nén: thiết kế thường dùng bê tông từ cấp B22,5 trở lên (tương đương mác 300), và phải có kết quả thử nén trên mẫu theo tiêu chuẩn hiện hành.
• Xi măng: nên là xi măng poóc lăng theo TCVN 2682 hoặc poóc lăng hỗn hợp theo TCVN 6260, có chứng nhận lô.
• Cốt liệu: đá và cát phù hợp TCVN 7570 về thành phần hạt, hàm lượng tạp chất.
• Nước trộn: đạt yêu cầu theo TCVN 4506, không dùng nước nhiễm mặn hoặc nhiễm phèn.
• Bảo dưỡng: viên phải được giữ ẩm đủ ngày trước khi xuất xưởng, tránh nứt chân chim do mất nước sớm.

Vì sao không có cốt thép vẫn dùng được

Bó vỉa bê tông đúc sẵn làm việc chủ yếu theo kiểu chịu nén. Viên nằm liên tục trên nền đệm, tiết diện đặc, nên tải trọng từ bánh xe va nhẹ truyền xuống đất và khối bê tông phía sau. Bê tông chịu nén tốt, nên cấu tạo này đủ dùng cho vai trò chặn và phân làn.

Điểm yếu nằm ở chỗ bê tông chịu uốn kém. Nếu viên bị kê hẫng, tức là chỉ tựa hai đầu mà giữa rỗng, nó sẽ nứt gãy ngay khi có tải. Vì thế, thi công phải bảo đảm toàn bộ mặt đáy tiếp xúc đều với lớp đệm. Bù lại, cấu kiện không có thép nên không bị gỉ, không bị nứt do giãn nở thép, và thay thế riêng từng viên rất nhanh nếu bị xe tải va hỏng.

Thi công: phần quyết định viên bó vỉa có sống thọ hay không

Nền và lớp đệm

Một viên bê tông tốt đặt lên nền yếu vẫn hỏng. Trình tự nên làm như sau:

• Đào rãnh theo đúng tim tuyến và cao độ thiết kế, đầm chặt đáy rãnh.
• Nếu thiết kế có lớp móng cấp phối đá dăm, thi công và nghiệm thu theo TCVN 8859:2011.
• Rải lớp đệm bằng vữa xi măng cát hoặc bê tông lót mỏng, dày đều theo bản vẽ.
• Căng dây hoặc dùng máy thủy bình để lấy cao độ trước khi đặt viên đầu tiên.

Lớp đệm không chỉ để “làm phẳng”. Nó là chỗ truyền lực từ viên xuống nền, nên phải đặc và liên tục. Khoảng rỗng dưới viên là nguyên nhân hàng đầu gây nứt gãy sau này.

Đặt viên, chèn mạch, chống xô

Khi đặt bó vỉa bê tông đúc sẵn, thao tác theo thứ tự sau:

• Hạ viên nhẹ nhàng bằng cẩu mini hoặc nhân công có dụng cụ nâng, không thả rơi.
• Chỉnh cao độ và hướng bằng búa cao su, kiểm tra theo dây căng.
• Chừa mạch khoảng 8 đến 10 mm giữa các viên rồi chèn vữa đầy, miết phẳng mặt.
• Đổ bê tông tựa phía sau lưng viên để chống xô ngang khi xe va.
• Đắp và đầm lớp nền vỉa hè phía trong theo từng lớp mỏng, tránh đầm mạnh sát chân viên khi vữa chưa đủ cứng.

Những thông số như độ rộng mạch hay mác vữa chèn là thông lệ thi công. Chỉ dẫn kỹ thuật của dự án có thể quy định khác, nên hãy ưu tiên văn bản đó. Công tác lắp ghép và nghiệm thu nên bám theo TCVN 9115:2019.

Ở đoạn cong hoặc ngã tư, nên đặt hàng viên cong đúc sẵn theo bán kính trong bản vẽ. Cắt viên thẳng để ghép thành cung thường để lại mạch hở và mép sắc, nhìn thiếu chuyên nghiệp.

Sau khi lắp xong, giữ vữa mạch ở trạng thái ẩm vài ngày và chưa cho xe tải leo sát vào. Đây là bước nhiều đội thi công bỏ qua, và sau vài tháng mạch bắt đầu bong nứt.

Sáu lỗi nên soi trước khi ký biên bản

Trên công trường, có sáu lỗi xuất hiện lặp đi lặp lại. Bạn có thể dùng chúng làm danh mục kiểm tra khi nghiệm thu bó vỉa chống leo:

• Sai cao độ: viên đặt cao hoặc thấp hơn thiết kế, làm đổi chiều cao lộ ra và độ dốc vỉa hè.
• Dốc ngược: mặt vỉa hè dốc vào phía nhà thay vì ra lòng đường, gây đọng nước.
• Kê hẫng: đáy bó vỉa chống leo không tiếp xúc đều với lớp đệm, dễ nứt khi chịu tải.
• Mạch hở hoặc lệch: vữa chèn không đầy, các viên không thẳng hàng trên mặt bằng và mặt đứng.
• Dùng nhầm loại viên: đặt viên vát vào đoạn cần chặn xe, hoặc ngược lại, khiến bó vỉa đứng mất tác dụng.
• Chất lượng bê tông không rõ: thiếu phiếu thử cường độ hoặc phiếu không khớp lô hàng giao.

Khi ghi biên bản, nên đo cụ thể bằng thước và máy cao đạc thay vì nhận xét cảm tính. Dung sai cho phép lấy theo chỉ dẫn kỹ thuật của dự án. Thông lệ công trình thường khống chế sai lệch ở mức vài milimet cho cao độ và độ thẳng hàng.

Trong số các lỗi trên, lỗi nhầm loại viên thường bị bỏ sót nhất. Với bó vỉa chống leo vỉa hè, nhìn bằng mắt từ xa cũng nhận ra được viên dựng đứng và viên vát, nhưng chỉ khi đối chiếu bản vẽ mới biết vị trí nào phải dùng loại nào.

Chọn đơn vị cung cấp và đặt bó vỉa chống leo cho đúng

Trước khi đặt bó vỉa chống leo, hãy chuẩn bị sẵn ba nhóm thông tin để làm việc với nhà cung cấp:

• Bản vẽ kích thước viên: tiết diện, chiều dài, bán kính bo, vị trí lỗ móc.
• Yêu cầu cường độ bê tông và tiêu chuẩn thử nghiệm áp dụng.
• Số lượng theo từng loại: viên thẳng, viên cong, viên vát, viên hạ.

Một đơn vị làm bó vỉa bê tông đúc sẵn có kinh nghiệm sẽ góp ý ngay về cấu tạo, khuôn, thời gian sản xuất và cách xếp dỡ. Nếu họ chỉ báo kích thước chung chung mà không hỏi lại về hồ sơ thiết kế, bạn nên thận trọng.

Chiều cao và độ dốc của bó vỉa nhìn có vẻ chỉ là vài con số trên bản vẽ. Nhưng chúng quyết định người đi bộ có yên tâm bước trên vỉa hè hay không, và xe máy có còn thói quen leo lề hay không. Hãy xác định đúng căn cứ, đặt đúng loại viên và kiểm tra từng mét khi thi công.

Nếu cần tư vấn chọn loại viên theo bản vẽ hoặc kiểm tra thông số cho dự án, bạn có thể liên hệ hotline 0915 296 896 hoặc 0906 39 18 63 để được hỗ trợ kỹ thuật.
