QUY CÁCH GỐI ĐỠ CỐNG BÊ TÔNG: KÍCH THƯỚC – MÁC BÊ TÔNG – KHẢ NĂNG CHỊU LỰC

Trong thi công hệ thống thoát nước, quy cách gối đỡ cống bê tông là yếu tố quyết định độ chính xác của toàn tuyến cống. Một tuyến cống dù sử dụng sản phẩm chất lượng cao nhưng gối kê sai kích thước, sai mác hoặc sai khả năng chịu tải vẫn có thể dẫn đến lệch tim, nứt mối nối, thấm nước và lún cục bộ trong quá trình vận hành.

Ngay từ hai câu đầu, bạn có thể thấy rằng quy cách gối đỡ cống bê tông không chỉ là “kích thước bao nhiêu” mà bao gồm toàn bộ yêu cầu kỹ thuật như mác bê tông, khả năng chịu lực, hình dạng thiết kế và tiêu chuẩn sai số. Đây chính là nền tảng giúp thi công đúng kỹ thuật và đảm bảo tuổi thọ tuyến cống.

Trong bài viết này, MQB tổng hợp bộ quy cách chuẩn nhất cho gối kê cống từ D300–D2000, áp dụng cho các dự án đô thị – khu công nghiệp – dân cư – cầu đường trên toàn miền Nam.

Quy cách gối đỡ cống bê tông là gì?

Quy cách gối đỡ cống bê tông bao gồm:

• Kích thước (Dài × Rộng × Cao)
• Hình dạng thiết kế (chữ U – chữ V – mặt phẳng)
• Mác bê tông sử dụng
• Khả năng chịu lực
• Tiêu chuẩn sai số kích thước
• Độ phẳng – độ đồng đều bề mặt
• Độ đặc chắc – không nứt rỗ

Quy cách gối đỡ công bê tông đúng chuẩn giúp:

1. Chịu được tải trọng ống và tải trọng lấp
2. Giữ cống ổn định – đúng cao độ – không lún nghiêng
3. Đạt nghiệm thu TCVN và tiêu chuẩn thiết kế tuyến cống
4. Thi công nhanh – giảm thời gian căn chỉnh

Kích thước gối đỡ cống bê tông theo đường kính D300–D2000

Kích thước được thiết kế tương ứng với đường kính danh nghĩa (DN) của ống cống. Bảng dưới đây là quy cách gối đỡ cống bê tông tiêu chuẩn được dùng phổ biến trong thi công hạ tầng:

Bảng kích thước gối kê cống theo DN chuẩn

Đường kính ống (DN)	Kích thước gối (D × R × C, mm)	Loại gối dùng	Ghi chú
D300	150 × 200 × 80	V / phẳng	Công trình dân cư
D400	200 × 250 × 100	V / phẳng	Tuyến nội khu
D500	220 × 270 × 110	V / phẳng	Tải trọng vừa
D600	250 × 300 × 120	V / U	Tuyến chính đô thị
D800	300 × 350 × 150	U	KCN – KCX
D1000	350 × 400 × 180	U thiết kế	Tải lớn
D1200	400 × 450 × 200	U	Yêu cầu chống xoay
D1500	450 × 500 mm cao	U tùy chỉnh	Thiết kế riêng
D1800–D2000	500–600 mm cao	U đặc biệt	Dự án trọng điểm

Lưu ý:
Mỗi nhà sản xuất có thể tùy chỉnh kích thước theo bản vẽ dự án để phù hợp điều kiện nền đất và tải trọng.

Mác bê tông cho gối đỡ cống và yêu cầu cường độ

Vì sao phải dùng đúng mác?

Mác bê tông ảnh hưởng trực tiếp đến:

• Khả năng chịu tải
• Độ bền lâu dài
• Chống nứt trong quá trình lắp đặt
• Độ ổn định của tuyến cống

Bảng mác bê tông và ứng dụng

Mác bê tông	Cường độ (MPa)	Ứng dụng thực tế
M150	15 MPa	Công trình dân dụng nhỏ
M200	20 MPa	Phổ biến cho D300–D600
M250	25 MPa	Cống lớn D800–D1500
M300	30 MPa	Dự án trọng điểm, D1800–D2000

Tiêu chuẩn chọn theo DN:

• D300–D600 → M200
• D800–D1500 → M250
• D1800–D2000 → M300

Khả năng chịu lực của gối đỡ cống (thông số kỹ thuật quan trọng)

Khả năng chịu lực quyết định gối có đủ ổn định khi:

• Lực đặt ống
• Lực thi công
• Lực rung chấn từ phương tiện
• Lực khi lấp đất

Các yếu tố ảnh hưởng khả năng chịu tải

1. Mác bê tông
2. Độ đặc chắc khi rung
3. Sai số kích thước
4. Mặt tiếp xúc với ống
5. Hình dạng gối (U/V/phẳng)

Bảng khả năng chịu tải tham khảo

DN ống cống	Loại gối	Khả năng chịu tải (ước tính)
D300–D400	V / phẳng	1–2 tấn
D500–D600	V / U	2–4 tấn
D800–D1200	U	4–6 tấn
D1500–D2000	U đặc	7–12 tấn

Lưu ý: Khả năng chịu tải thực tế phụ thuộc mác bê tông và cấu tạo gối.

Sai số cho phép và tiêu chuẩn hoàn thiện

Đây là phần nhiều nhà thầu bỏ qua nhưng cực kỳ quan trọng.

Sai số kích thước theo TCVN

• Sai lệch kích thước: ±5mm
• Sai số vuông góc: ≤ 3mm
• Độ phẳng bề mặt tiếp xúc: ≤ 2mm

Yêu cầu về bề mặt gối đỡ

• Không nứt
• Không rỗ lỗ châm kim
• Không mẻ góc
• Không cong vênh
• Mặt tiếp xúc phải phẳng tuyệt đối

Quy cách gối đỡ cống bê tông theo hình dạng thiết kế (U – V – mặt phẳng)

Gối chữ V

• Dùng cho cống nhỏ
• Tự cân bằng tốt
• Dễ đặt – dễ thi công
• Giá thành thấp

Gối chữ U

• Dùng cho cống lớn (D800 trở lên)
• Ôm sát thân ống → chống xoay
• Chịu tải tốt
• Thường đặt theo cặp

Gối mặt phẳng có rãnh

• Linh hoạt – dễ điều chỉnh
• Phù hợp công trình dân cư hoặc tuyến ngắn
• Không nên dùng cho cống lớn

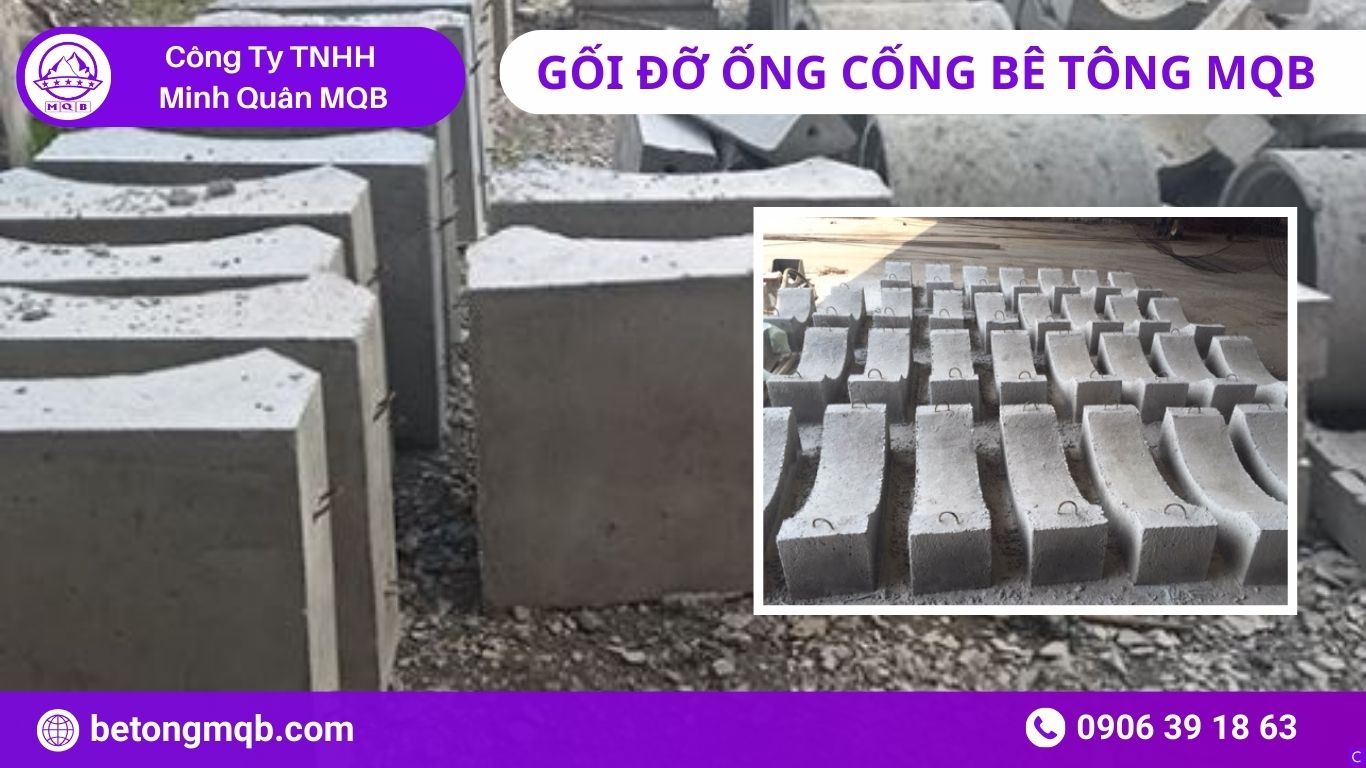

[Hình 3] – phan-loai-goi-ke-cong
ALT: phân loại gối đỡ cống bê tông

Các yêu cầu kỹ thuật khi đặt gối kê cống (liên quan trực tiếp quy cách)

Quy cách chuẩn phải đi kèm cách sử dụng chuẩn.

Số lượng gối kê theo DN

• D300–D500: 2 gối/đốt
• D600–D1000: 3 gối/đốt
• D1200–D2000: 4 gối/đốt

Vị trí đặt gối

• Đặt hai bên chân cống
• Không kê vào bụng ống
• Đặt lên nền đầm K95

Cách kiểm tra

• Dùng máy thủy chuẩn
• Kiểm độ phẳng
• Đảm bảo ống không xoay nghiêng

Mua gối đỡ cống bê tông chuẩn quy cách ở đâu?

MQB – Đơn vị cung cấp gối kê cống đúng chuẩn kỹ thuật

• Quy cách từ D300–D2000
• Mác bê tông M200–M300
• Bề mặt hoàn thiện đẹp – đúng kích thước
• Độ đồng nhất cao giữa các gối
• Giao nhanh tại: TPHCM – Bình Dương – Đồng Nai – Long An – Bà Rịa

MQB nhận sản xuất theo bản vẽ riêng

Đặc biệt cho:

• Gối chữ U cỡ lớn
• Gối kích thước đặc thù
• Dự án thoát nước đô thị và KCN

Quy cách gối đỡ cống bê tông là tập hợp đầy đủ các thông số kỹ thuật gồm kích thước, mác bê tông, khả năng chịu lực và tiêu chuẩn hoàn thiện. Đây là yếu tố then chốt để đảm bảo tuyến cống thi công đạt đúng cao độ, đúng độ dốc và vận hành ổn định trong nhiều năm.

MQB cung cấp gối kê cống đạt chuẩn, sản xuất bằng công nghệ hiện đại, phù hợp mọi dự án từ dân cư đến hạ tầng trọng điểm.

SẢN PHẨM LIÊN QUAN

• Gối kê cống bê tông
• Ống cống bê tông ly tâm
• Cống hộp BTCT
• Con kê bê tông
• Các cấu kiện bê tông đúc sẵn khác

THÔNG TIN LIÊN HỆ

HOTLINE: 0906 39 18 63 – 0906 86 26 96 (Zalo)
Máy bàn: 02862 789 955
Website: betongmqb.com | vlxdminhquan.com | khuonbetong.com
Email: minhquanmqb2015@gmail.com

FAQ – Câu hỏi thường gặp

1. Quy cách gối đỡ cống bê tông gồm những thông số nào?
   Bao gồm kích thước, mác bê tông, khả năng chịu lực, hình dạng và sai số hoàn thiện. Đây là các thông số bắt buộc trong thi công.
2. Gối kê cống có bao nhiêu mác bê tông?
   Phổ biến nhất là M200–M300. Cống càng lớn → yêu cầu mác càng cao để đảm bảo chịu lực.
3. Kích thước gối kê phụ thuộc vào đường kính cống đúng không?
   Đúng. Kích thước được thiết kế theo DN: D300, D400, D600, D800… đến D2000.
4. Tại sao gối đỡ cống phải đúng quy cách?
   Để đảm bảo cống không bị xoay, lún, lệch tim và đạt độ dốc thiết kế. Sai quy cách gối đỡ công bê tông→ hỏng toàn tuyến.
5. MQB có nhận sản xuất gối theo bản vẽ đặc biệt không?
   Có. MQB nhận làm theo bản vẽ dự án, đặc biệt gối chữ U cho DN lớn.
