Cách lắp đặt cống ly tâm chịu tải cho người mới

Nhiều anh em mới vào nghề xây dựng hạ tầng hay nghĩ đơn giản: đào rãnh, đặt ống, lấp đất là xong. Thực tế không phải vậy. Một tuyến cống bê tông ly tâm dùng cho thoát nước đô thị hay khu công nghiệp phải chịu áp lực đất, tải trọng xe cộ phía trên, và cả áp lực nước ngầm trong lòng đất suốt hàng chục năm. Nếu công đoạn lắp đặt cống ly tâm chịu tải làm ẩu, chỉ vài tháng sau là lún, nứt mối nối, thậm chí sập tuyến.

Cống ly tâm chịu tải là gì và vì sao công trình hạ tầng chọn loại này

Cống ly tâm là ống bê tông cốt thép được sản xuất bằng phương pháp quay ly tâm. Hỗn hợp bê tông được đổ vào khuôn thép, sau đó khuôn quay với tốc độ cao khiến vữa bê tông văng đều ra thành khuôn nhờ lực ly tâm. Nhờ vậy kết cấu ống đặc chắc, ít rỗ khí, mật độ vật liệu đồng đều từ trong ra ngoài. Đây chính là lý do loại ống này có khả năng chịu tải cao hơn hẳn so với ống đúc thủ công thông thường.

So với cống bê tông đúc theo phương pháp rung ép truyền thống, ống ly tâm có thành mỏng hơn nhưng cường độ chịu nén và chịu uốn lại cao hơn. Đó là lý do các công trình cầu đường, khu công nghiệp, hệ thống thoát nước đô thị gần như mặc định chọn dòng sản phẩm này khi cần tuyến cống nằm sâu dưới mặt đường có xe tải trọng lớn lưu thông phía trên.

Cấu tạo và thông số kỹ thuật cần nắm trước khi thi công

Trước khi bắt tay vào lắp đặt, người thi công cần nắm rõ vài thông số cơ bản của ống cống ly tâm chịu tải:

• Đường kính trong (D300, D400, D600, D800, D1000, D1200 và lớn hơn tùy thiết kế)

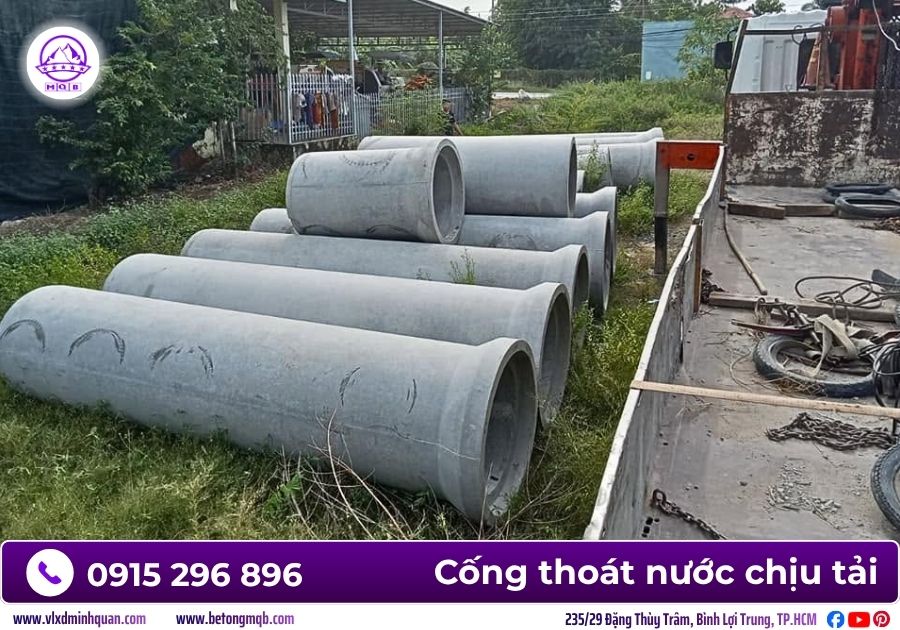

• Chiều dài mỗi đốt, phổ biến nhất là 4m theo tiêu chuẩn hiện hành để dễ vận chuyển và thi công
• Mác bê tông, thường từ M300 đến M400 tùy tải trọng thiết kế
• Loại mối nối: âm dương, gioăng cao su hay đai thép
• Tải trọng thiết kế theo class (ví dụ tải trọng H10, H30 theo tiêu chuẩn cầu đường)

Nắm được các thông số này giúp đội thi công chọn đúng thiết bị nâng hạ, tính toán độ dốc rãnh và xác định phương án đấu nối phù hợp ngay từ đầu, tránh phát sinh khi đã đào hố xong.

Ngoài ra, cần phân biệt rõ giữa cống ly tâm thường và dòng sản phẩm chuyên dùng chịu tải nặng. Về hình dáng bên ngoài hai loại gần như giống nhau, nhưng khác biệt nằm ở lượng thép chịu lực bên trong thành ống và mác bê tông sử dụng. Khi mua vật tư, người thi công nên yêu cầu nhà cung cấp xuất trình phiếu kiểm định chất lượng, kết quả thí nghiệm nén mẫu, tránh trường hợp mua nhầm hàng trôi nổi gắn mác chịu tải nhưng thực chất không đạt tiêu chuẩn.

Lựa chọn đơn vị cung cấp uy tín, tránh mua nhầm hàng kém chất lượng

Trên thị trường hiện có khá nhiều cơ sở sản xuất cống bê tông ly tâm quy mô nhỏ, dùng khuôn cũ, quay ly tâm không đủ tốc độ hoặc không đủ thời gian theo tiêu chuẩn. Sản phẩm nhìn bên ngoài vẫn tròn đều, láng mịn nhưng bên trong lõi bê tông rỗng xốp, khả năng chịu lực thực tế thấp hơn nhiều so với thông số công bố. Khi chọn nhà cung cấp, nên ưu tiên đơn vị có xưởng sản xuất công khai, sẵn sàng cho xem quy trình quay ly tâm, có phiếu xuất xưởng ghi rõ mác bê tông và tải trọng thiết kế cho từng lô hàng.

Những việc bắt buộc chuẩn bị trước khi thi công tuyến cống

Công đoạn chuẩn bị chiếm phần lớn thời gian và quyết định 70% chất lượng tuyến cống sau này. Bỏ qua bước nào cũng để lại hậu quả về sau.

Khảo sát nền đất và tính toán tải trọng thực tế

Đất yếu, đất bùn hoặc có mạch nước ngầm cao là những yếu tố phải xử lý trước khi đặt ống. Nếu nền đất không đủ khả năng chịu lực, dù ống cống có mác bê tông cao đến đâu cũng sẽ bị lún lệch, kéo theo nứt mối nối. Đơn vị thi công cần khoan khảo sát địa chất tại vài điểm dọc tuyến, xác định độ sâu lớp đất tốt, từ đó quyết định có cần gia cố nền bằng cọc tre, cừ tràm hay lớp đá dăm hay không.

Bên cạnh đó, phải tính lại tải trọng thực tế công trình sẽ chịu. Một tuyến cống đặt dưới đường nội bộ khu dân cư khác hoàn toàn với tuyến đặt dưới đường có xe container ra vào thường xuyên. Việc chọn sai class tải trọng ngay từ khâu thiết kế là nguyên nhân phổ biến khiến cống ly tâm chịu tải xuống cấp sớm dù thi công đúng quy trình.

Chuẩn bị vật tư và thiết bị nâng hạ phù hợp

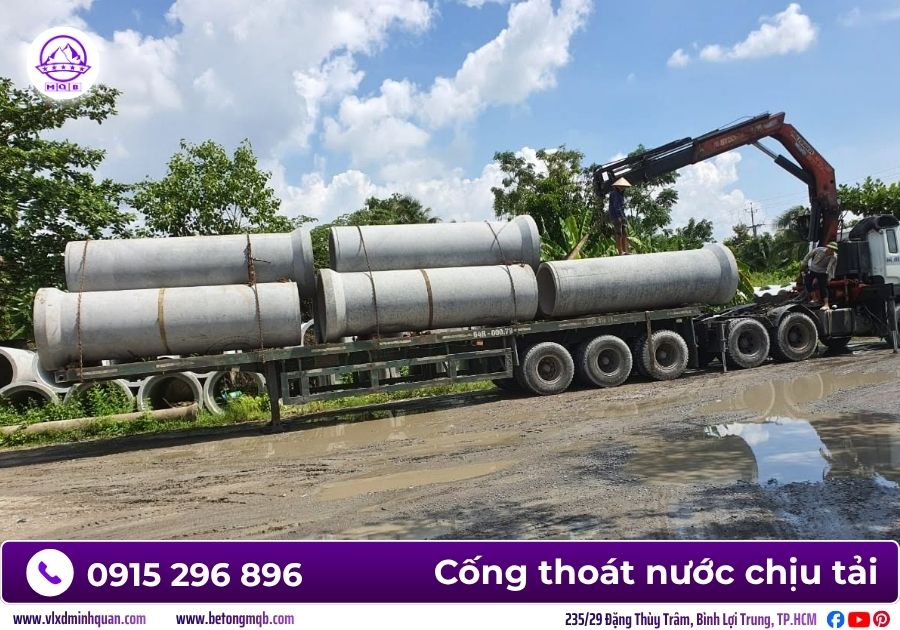

Ống cống dài 4m, đường kính lớn có trọng lượng từ vài trăm kg đến vài tấn mỗi đốt. Không thể thi công thủ công bằng sức người. Cần chuẩn bị:

• Cẩu bánh xích hoặc cẩu bánh lốp có tải trọng phù hợp với đường kính ống lớn nhất trong tuyến
• Dây cáp, quai cẩu chuyên dụng, tuyệt đối không dùng dây thừng hay xích thường
• Máy đầm cóc, đầm bàn cho công đoạn đầm nền và lấp đất
• Máy laser hoặc ống thủy bình để canh cao độ và độ dốc
• Vật liệu đệm móng: đá 1×2, cát đệm, hoặc bê tông lót tùy thiết kế

Thiếu thiết bị nâng hạ đúng chuẩn, nhiều đội thi công cố tình kéo lê ống trên mặt đất để di chuyển, dẫn đến nứt vỡ ngay từ trước khi đặt xuống rãnh. Đây là lỗi rất dễ gặp ở công trình nhỏ, ít kinh phí đầu tư thiết bị.

Quy trình lắp đặt cống ly tâm chịu tải

Đây là phần cốt lõi mà người mới cần nắm chắc. Quy trình dưới đây áp dụng cho tuyến cống thoát nước phổ biến, đường kính trung bình đến lớn.

Bước 1: Đào và xử lý hố móng theo đúng cao độ thiết kế

Đào rãnh rộng hơn đường kính ngoài của ống tối thiểu 40-60cm mỗi bên để có không gian thao tác đấu nối. Đáy rãnh phải đào đúng cao độ thiết kế, tính toán độ dốc theo hướng thoát nước, thường từ 0.3% đến 0.5% tùy lưu lượng thiết kế. Nếu đào sâu quá cao độ, tuyệt đối không lấp đất thường trở lại mà phải lấp bằng cát đầm chặt hoặc đá dăm để tránh lún cục bộ về sau.

Bước 2: Thi công lớp đệm móng trước khi đặt ống

Đây là bước nhiều người mới hay bỏ qua hoặc làm sơ sài. Lớp đệm móng, thường dày 10-15cm bằng cát hoặc đá dăm đầm chặt, có nhiệm vụ phân bố đều tải trọng ống xuống nền đất, tránh tình trạng ống tì lên điểm cứng hoặc treo lơ lửng trên điểm rỗng. Với nền đất yếu, có thể phải đổ thêm lớp bê tông lót móng M100 dày 10cm trước khi trải lớp đệm cát.

Việc thi công lớp đệm cẩu thả là nguyên nhân hàng đầu khiến tuyến cống ly tâm chịu tải bị lún không đều theo thời gian, dù bản thân chất lượng ống hoàn toàn đạt chuẩn.

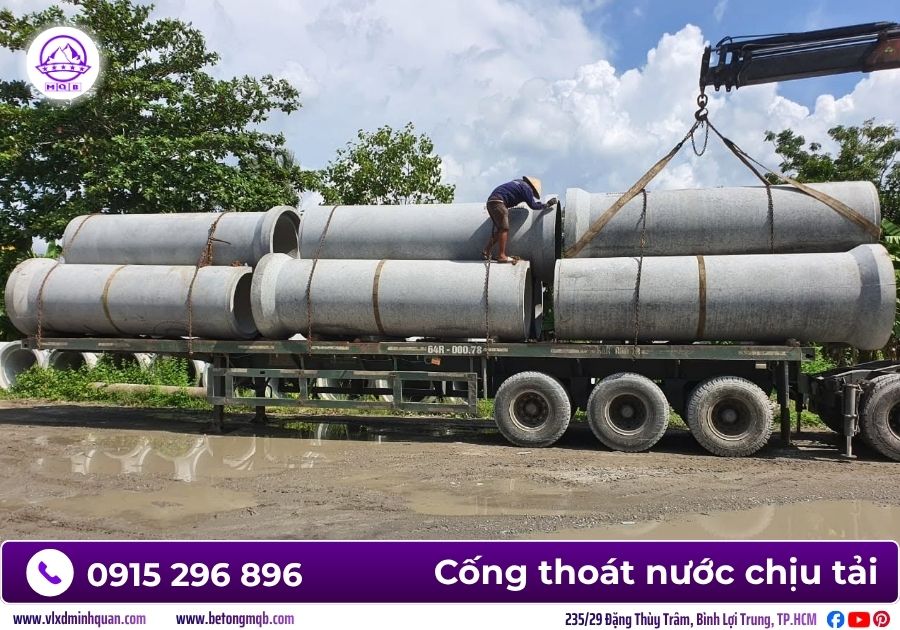

Bước 3: Hạ ống cống xuống rãnh bằng thiết bị cẩu chuyên dụng

Dùng cẩu nâng ống theo phương thẳng đứng, hạ từ từ xuống rãnh đã chuẩn bị. Người thi công đứng dưới rãnh chỉ dẫn hướng, tuyệt đối không đứng ngay dưới ống khi đang treo trên cẩu. Khi ống gần chạm đáy, điều chỉnh để đầu âm của đốt trước và đầu dương của đốt sau thẳng hàng, tránh va đập mạnh làm sứt mẻ miệng ống.

Đặt ống theo hướng từ điểm thấp lên điểm cao của tuyến, tức là đặt đầu dương xuôi theo hướng dòng chảy. Cách đặt này giúp nước không bị rò ngược qua mối nối khi tuyến cống vận hành.

Với những đoạn tuyến đi qua khu vực có nền đất không đồng nhất, ví dụ nửa đoạn là đất cứng, nửa đoạn là đất bùn, cần đặc biệt lưu ý xử lý đệm móng đồng đều trước khi hạ ống. Nền đất không đồng nhất mà lớp đệm lại thi công qua loa sẽ khiến từng đốt ống lún với tốc độ khác nhau, lâu dần kéo lệch cả mối nối dù ban đầu lắp đặt hoàn toàn thẳng hàng. Đây cũng là lý do vì sao với các tuyến cống ly tâm chịu tải lớn, đơn vị thiết kế thường yêu cầu khảo sát địa chất chi tiết theo từng đoạn 20-30m.

Bước 4: Đấu nối mối nối, điểm quyết định độ kín khít của tuyến

Mối nối là khâu kỹ thuật quan trọng nhất, quyết định cống có bị rò rỉ hay xâm nhập đất cát vào lòng ống hay không. Với ống dùng gioăng cao su, cần vệ sinh sạch bề mặt tiếp xúc, bôi chất bôi trơn chuyên dụng, sau đó dùng kích hoặc tời để ép đốt sau vào đốt trước cho đến khi gioăng ép khít hoàn toàn. Với mối nối bằng vữa xi măng, cần trát đều, không để hở khe hay vón cục vữa bên trong lòng ống vì sẽ cản dòng chảy.

Sau khi đấu nối xong mỗi đốt, nên kiểm tra ngay bằng đèn pin soi từ đầu tuyến, quan sát độ thẳng hàng và khe hở mối nối. Phát hiện lệch sớm dễ chỉnh sửa hơn nhiều so với khi đã lấp đất xong toàn tuyến.

Bước 5: Lấp đất và đầm nén theo từng lớp

Không được đổ đất lấp một lần với khối lượng lớn. Lấp theo từng lớp dày 20-30cm, đầm chặt từng lớp bằng đầm cóc trước khi lấp lớp tiếp theo. Hai bên hông ống cần đầm kỹ hơn phần đỉnh ống vì đây là vùng chịu lực chính giúp ống không bị biến dạng ngang. Với đoạn cống ly tâm chịu tải nằm dưới mặt đường có xe cộ lưu thông, lớp đất lấp trên đỉnh ống tối thiểu phải đạt 60-80cm trước khi cho xe cơ giới nặng di chuyển qua.

Sai lầm phổ biến khiến tuyến cống ly tâm nhanh xuống cấp

Từ thực tế nhiều công trình, có vài lỗi lặp lại thường xuyên dù đội thi công không hề thiếu kinh nghiệm:

• Bỏ qua khảo sát địa chất, đào rãnh theo cảm tính rồi mới xử lý nền khi thấy đất yếu
• Dùng lớp đệm móng quá mỏng hoặc đầm không đủ độ chặt
• Đấu nối vội, không vệ sinh sạch gioăng cao su trước khi ép đốt
• Lấp đất một lần khối lượng lớn thay vì đầm từng lớp
• Cho xe tải nặng chạy qua khi lớp đất phủ trên đỉnh ống chưa đủ độ dày an toàn

Mỗi lỗi trên riêng lẻ có thể chưa gây sự cố ngay, nhưng khi cộng dồn theo thời gian sẽ khiến tuyến cống ly tâm chịu tải kém dần, xuất hiện lún cục bộ hoặc rò rỉ tại các mối nối.

Kiểm tra và nghiệm thu sau khi lắp đặt

Trước khi bàn giao, cần thực hiện vài bước kiểm tra bắt buộc. Đầu tiên là kiểm tra độ dốc thực tế bằng máy thủy bình, so sánh với thiết kế, sai số cho phép thường không quá 1cm trên mỗi đoạn 10m. Tiếp theo là thử nước, tức bơm nước vào tuyến và quan sát tại các mối nối trong khoảng thời gian nhất định để phát hiện rò rỉ. Cuối cùng, dùng camera chuyên dụng luồn qua lòng ống để kiểm tra bên trong với các tuyến đường kính nhỏ khó quan sát bằng mắt thường.

Với những công trình lớn dùng cống ly tâm chịu tải quy mô rộng, đơn vị giám sát thường yêu cầu lập biên bản nghiệm thu từng đoạn 50-100m, kèm hình ảnh thi công thực tế tại các bước đệm móng và đấu nối. Việc lưu hồ sơ này không chỉ phục vụ nghiệm thu mà còn hữu ích khi cần tra cứu, sửa chữa về sau nếu có sự cố phát sinh.

Bảo trì để duy trì khả năng chịu tải lâu dài

Sau khi đưa vào vận hành, tuyến cống ly tâm chịu tải cần được kiểm tra định kỳ, đặc biệt tại các vị trí hố ga, điểm giao cắt với công trình ngầm khác. Nạo vét bùn cặn định kỳ giúp tránh tắc nghẽn làm tăng áp lực nước bên trong lòng ống. Nếu phát hiện lún mặt đường phía trên tuyến cống, cần kiểm tra ngay vì đây thường là dấu hiệu sớm của sự cố nền móng hoặc mối nối bên dưới, xử lý càng sớm chi phí sửa chữa càng thấp.

Một điểm nữa ít người để ý là vị trí hố ga và điểm đấu nối với công trình ngầm khác như đường ống cấp nước, cáp điện. Khi thi công song song nhiều hạng mục ngầm, cần đảm bảo khoảng cách an toàn tối thiểu theo quy định, tránh trường hợp đào bới sửa chữa đường ống khác sau này làm ảnh hưởng đến nền móng của tuyến cống ly tâm chịu tải đã lắp đặt trước đó. Việc phối hợp bản vẽ giữa các đơn vị thi công công trình ngầm ngay từ giai đoạn thiết kế sẽ giảm đáng kể rủi ro này.

Kết cấu ống bê tông ly tâm tự thân đã bền, nhưng độ bền thực tế của cả tuyến cống phụ thuộc phần lớn vào tay nghề và sự cẩn thận trong từng công đoạn thi công. Người mới vào nghề nên bám sát quy trình từng bước, không rút gọn công đoạn để tiết kiệm thời gian, vì mỗi khâu bỏ qua đều để lại rủi ro âm thầm cho tuyến cống sau này.

Suy cho cùng, một tuyến cống ly tâm chịu tải chất lượng không đến từ việc chọn được loại ống tốt nhất trên thị trường, mà đến từ sự tỉ mỉ ở từng centimet đất được đầm, từng mối nối được ép khít. Làm đúng ngay từ đầu bao giờ cũng rẻ hơn nhiều so với đào lên sửa lại khi công trình đã hoàn thiện và đưa vào sử dụng. Đó là bài học mà bất cứ ai theo nghề thi công hạ tầng cũng sẽ tự rút ra sau vài công trình thực tế, sớm hay muộn mà thôi.
