8 BƯỚC LẮP ĐẶT DẢI PHÂN CÁCH BÊ TÔNG CHUẨN TUYẾN, DỄ NGHIỆM THU

Lắp đặt dải phân cách bê tông là hạng mục “nhìn đơn giản nhưng dễ phát sinh” nếu thiếu quy trình chuẩn: chỉ cần lệch tim, sai cao độ hoặc mạch nối không đồng nhất là cả tuyến bị lượn, nghiệm thu kéo dài. Trong bối cảnh nhiều dự án hạ tầng miền Nam chạy tiến độ, lắp đặt dải phân cách bê tông càng phải làm theo tư duy B2B: làm nhanh nhưng phải đo kiểm được, truy xuất được và chốt lỗi sớm theo đoạn.

Điểm khác biệt giữa công trình “trôi nghiệm thu” và công trình “kẹt cuối kỳ” thường nằm ở 5 điểm kiểm soát: định vị tim tuyến, căn cao độ, xử lý khe nối, phương án neo liên kết và cách tổ chức nghiệm thu hiện trường theo lô/đoạn. Bài này đưa ra 8 bước thực chiến để đội thi công bám được ngay ngoài công trường.

Vì sao dải phân cách dễ bị “soi” khi nghiệm thu?

Dải phân cách là cấu kiện tuyến tính, chạy dài theo tim đường, nên lỗi nhỏ sẽ thành lỗi “tích lũy”. Nếu 10 đoạn đầu lệch 2–3 mm, đến 200–300 m tuyến sẽ thành đường cong nhìn thấy bằng mắt thường.

Ngoài ra, đây là hạng mục liên quan trực tiếp an toàn giao thông, nên TVGS/QAQC thường kiểm kỹ: độ thẳng tuyến, cao độ, mạch nối, bề mặt, và tính ổn định sau va chạm nhẹ. Làm sai một bước có thể kéo theo tháo dỡ – lắp lại, ảnh hưởng tiến độ toàn gói.

Lắp đặt dải phân cách bê tông

Dưới đây là 8 bước chuẩn hóa để lắp đặt dải phân cách bê tông đúng tuyến và “đỡ phát sinh”. Mỗi bước đều có điểm kiểm soát để QAQC/TVGS đo nhanh.

Bước 1: Chốt hồ sơ – layout tuyến trước khi đưa cấu kiện vào công trường

Trước khi tập kết cấu kiện, đội chỉ huy cần chốt:

Tuyến lắp đặt theo bản vẽ tổ chức giao thông và mặt cắt hoàn thiện.
Điểm đặc thù: đoạn cong, nút giao, vị trí mở quay đầu, vị trí giao rãnh/hố thu.
Chiều dài theo phân đoạn thi công cuốn chiếu, tránh dồn toàn tuyến rồi mới căn.

Bước này giúp lắp đặt dải phân cách bê tông không bị “lắp xong mới phát hiện sai tuyến”. Với đoạn cong, nên chốt trước mô-đun/đoạn chuyển tiếp để mạch nối không bị gãy.

Bước 2: Chuẩn bị mặt bằng kê đặt và kiểm soát nền tiếp xúc

Nền đặt dải phân cách phải đủ ổn định để không lún lệch sau khi lắp. Nếu nền yếu, mạch nối sẽ mở và tuyến sẽ xô lệch theo thời gian.

Checklist nền:

Bề mặt sạch, không bùn nhão, không vật liệu rời.
Có lớp lót/đệm theo biện pháp thi công (nếu yêu cầu).
Không để “ổ gà” cục bộ gây chênh khi đặt cấu kiện.

Đây là bước nhiều công trường bỏ qua vì muốn chạy nhanh, nhưng lại là nguyên nhân khiến lắp đặt dải phân cách bê tông bị chỉnh sửa nhiều nhất.

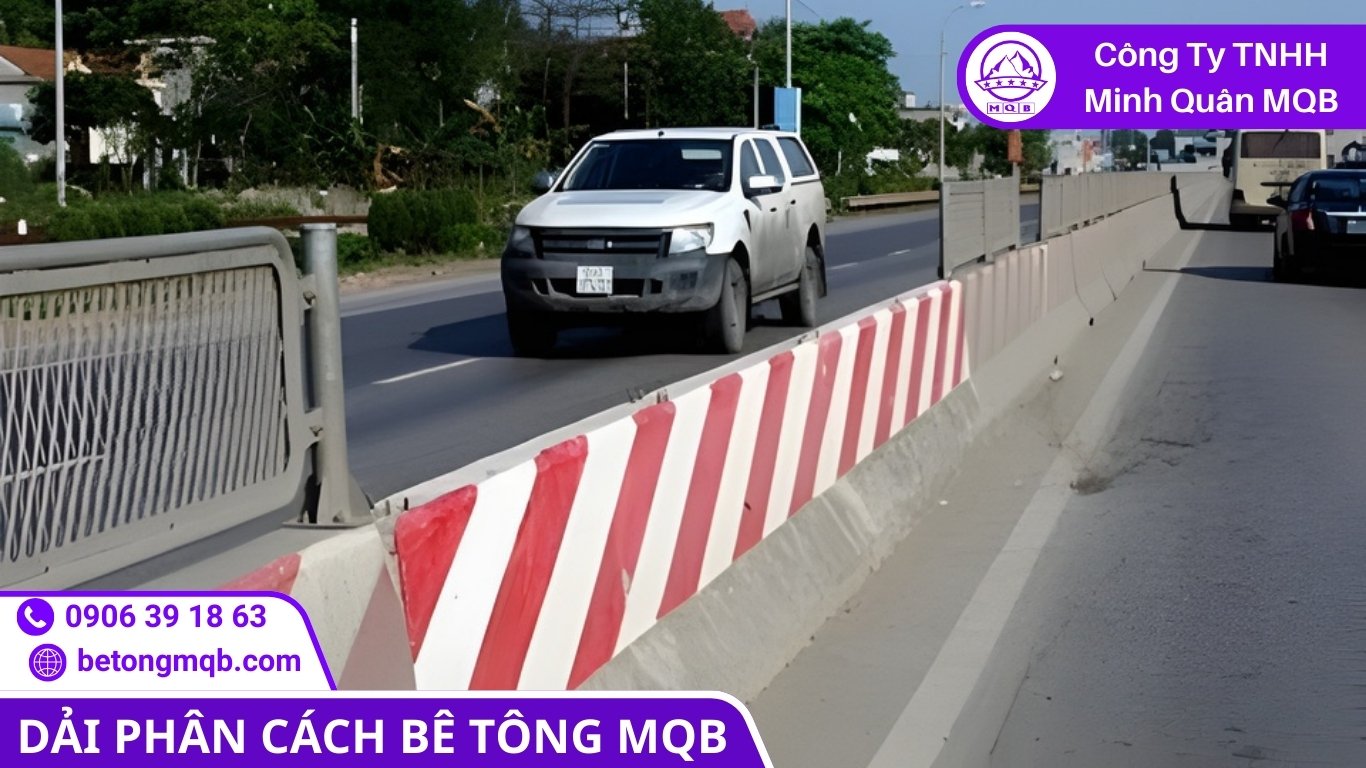

Bước 3: Định vị tim tuyến bằng mốc – dây căng – thiết bị đo (khóa từ đầu)

Định vị tim tuyến là bước quan trọng nhất. Nếu tim sai, mọi thứ phía sau chỉ là “vá”. Với công trình dài, nên chia tuyến thành các đoạn có mốc rõ ràng để hạn chế sai số tích lũy.

Gợi ý quy trình:

Thiết lập mốc tim đầu – cuối, mốc trung gian theo khoảng cách phù hợp.
Căng dây tim hoặc dùng máy đo/laser theo điều kiện công trường.
Đánh dấu vị trí đặt từng đoạn cấu kiện, đặc biệt tại đoạn cong.

Khi định vị tim tuyến chắc, việc lắp cuốn chiếu sẽ mượt và tuyến sẽ thẳng đẹp ngay từ 50 m đầu tiên.

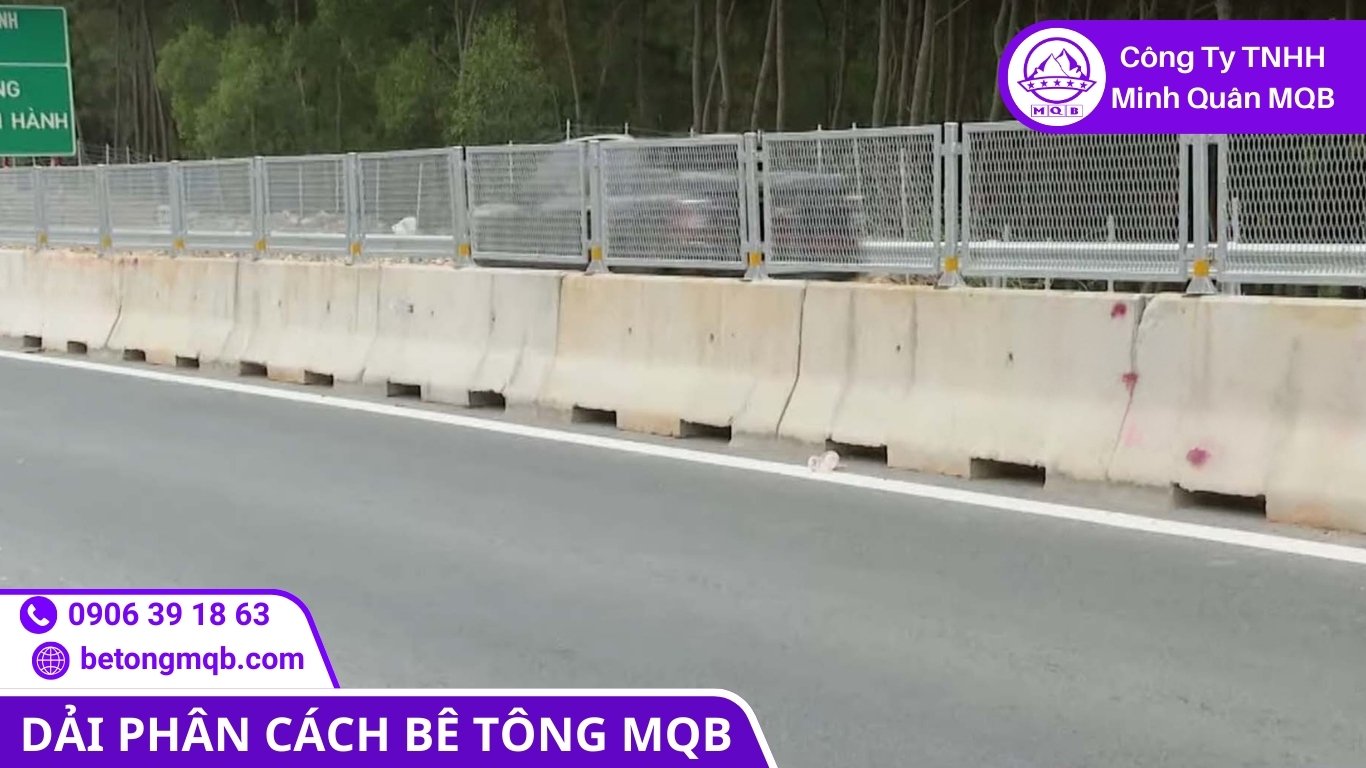

Bước 4: Căn cao độ theo tuyến để tránh “gợn sóng” và đọng nước

Sau tim tuyến, căn cao độ là yếu tố quyết định “đẹp tuyến” và khả năng thoát nước bề mặt. Cao độ sai sẽ tạo gợn, làm mạch nối chênh và dễ bị soi khi nghiệm thu.

Nguyên tắc:

Căn theo chuẩn cao độ thiết kế/biện pháp, kiểm soát bằng dây căng hoặc laser.
Không “chữa cháy” bằng cách chèn tạm vật liệu rời dưới chân cấu kiện.
Với đoạn cong, tăng điểm kiểm tra để tránh “trôi cao độ”.

Trong lắp đặt dải phân cách bê tông, cao độ sai thường kéo theo sửa nhiều nhất vì phải nhấc cấu kiện lên làm lại nền.

Bước 5: Tổ chức lắp cuốn chiếu theo lô, tránh lẫn cấu kiện gây lệch tuyến

Một lỗi hay gặp là lẫn lô cấu kiện có dung sai khác nhau, làm tuyến “chạy” không kiểm soát. Vì vậy, hãy lắp theo lô và theo đoạn đã chốt.

Gợi ý tổ chức:

Tập kết theo lô, dán nhãn, không trộn lẫn.
Lắp đoạn mẫu 10–20 m đầu để “khóa” cách căn tim/cao độ.
Sau mỗi 20–30 m, đo lại nhanh tim và cao độ để chặn sai số.

Cách này giúp lắp đặt dải phân cách bê tông ổn định, thi công nhanh hơn về cuối tuyến thay vì càng làm càng chậm.

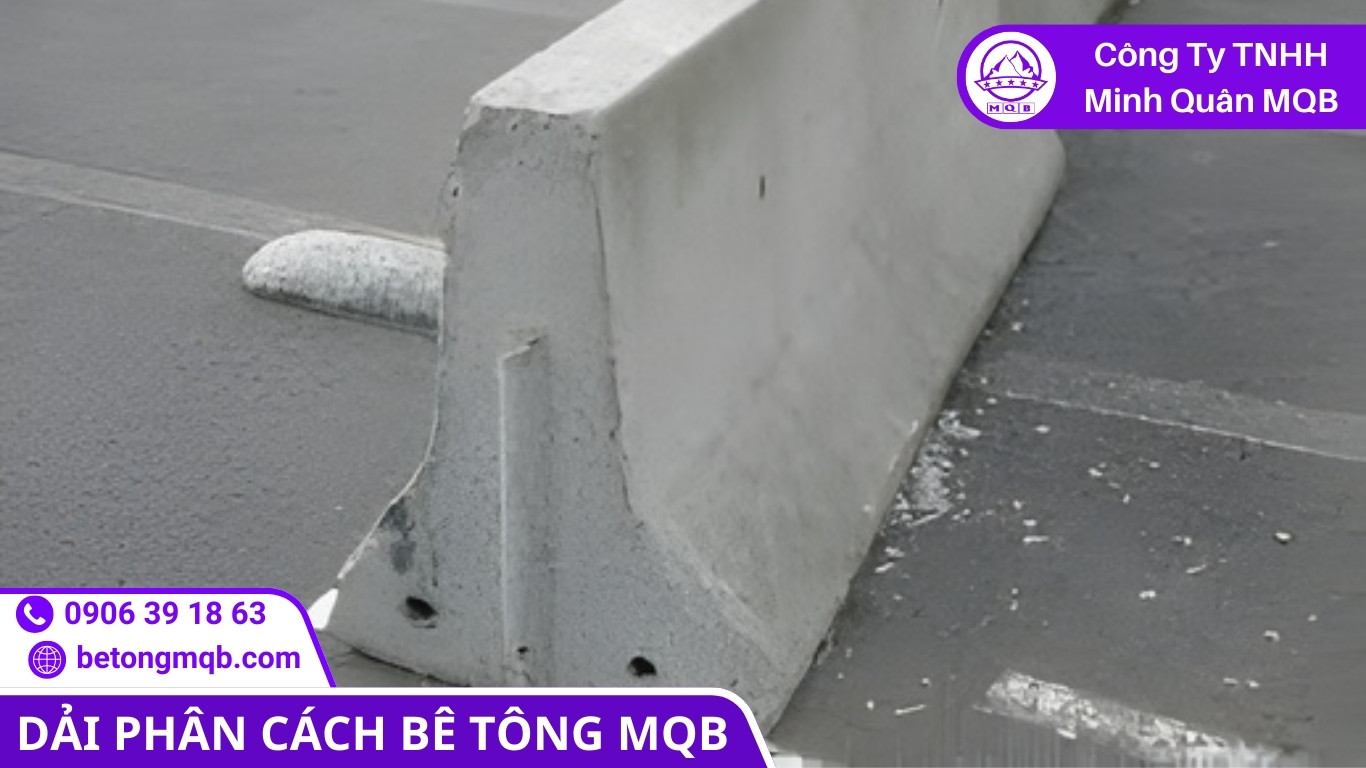

Bước 6: Kiểm soát khe nối để tuyến thẳng, mạch đồng nhất và dễ nghiệm thu

Khe nối là nơi sai số “lộ mặt” rõ nhất. Nếu khe không đồng đều, tuyến nhìn sẽ gãy khúc, và nước có thể luồn làm yếu nền tiếp xúc.

Nguyên tắc xử lý khe nối:

Chốt quy tắc khe trước khi lắp: khe đều theo tuyến, không “nới – siết” tùy đoạn.
Làm sạch bề mặt tiếp giáp trước khi ghép.
Không để khe quá hở hoặc quá ép gây sứt cạnh.

Trong thực tế, chỉ cần kiểm soát tốt khe nối ở 30 m đầu, toàn tuyến sau đó sẽ rất “dễ thở” khi nghiệm thu.

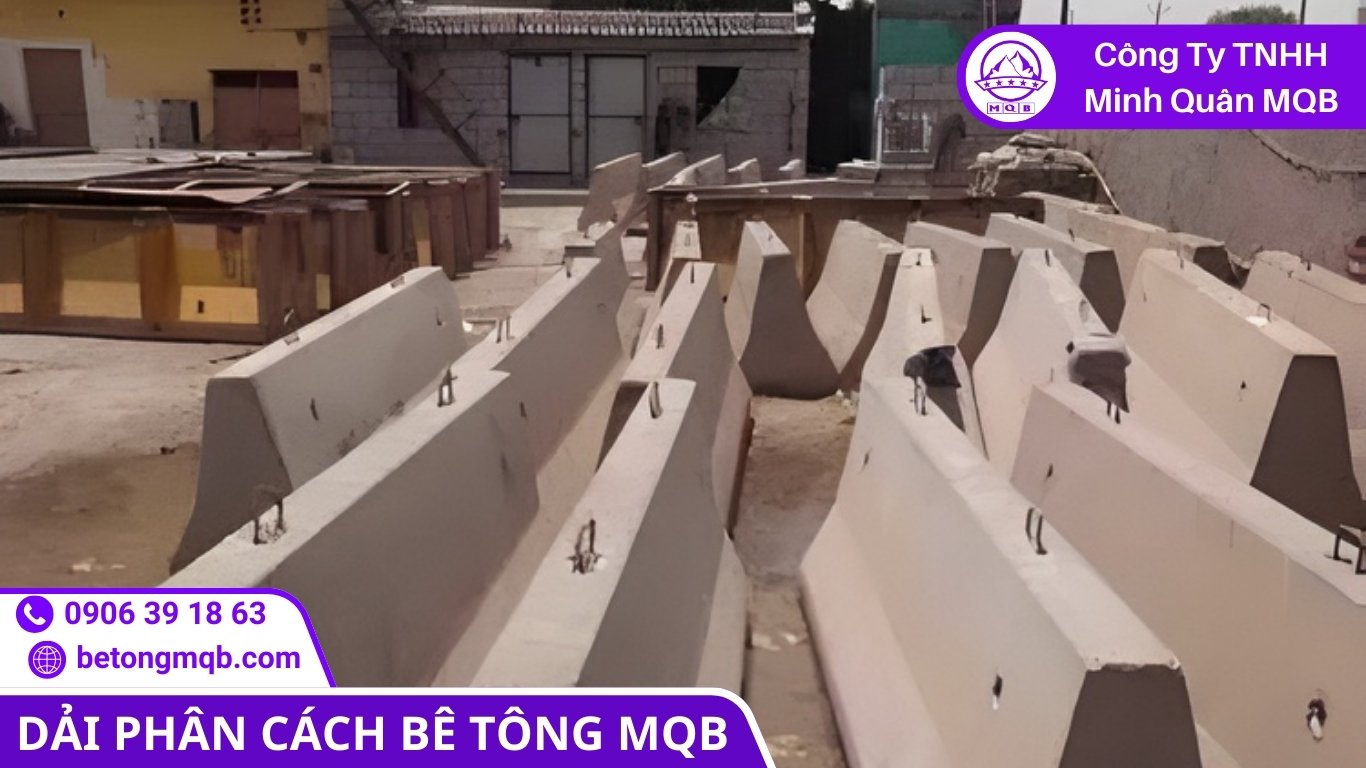

Bước 7: Thực hiện neo liên kết đúng vị trí rủi ro (đoạn cong – nút giao – điểm va chạm)

Không phải đoạn nào cũng cần giải pháp giống nhau, nhưng điểm rủi ro thì bắt buộc phải có phương án neo liên kết rõ ràng (theo thiết kế/biện pháp).

Vị trí cần ưu tiên:

Đoạn cong, đoạn chuyển tiếp hình học.
Khu vực gần nút giao, điểm nhập làn/ra làn.
Đoạn có nguy cơ va chạm cao trong giai đoạn tổ chức giao thông tạm.

Một neo liên kết đúng chỗ giúp dải giữ tuyến tốt hơn sau rung chấn/va chạm nhẹ, đồng thời giảm khả năng “xô dây chuyền” qua các khe nối.

Bước 8: Nghiệm thu theo đoạn – theo lô, không dồn cuối kỳ

Muốn nghiệm thu hiện trường nhanh, phải nghiệm thu theo logic “đoạn nào xong đoạn đó”. Đừng để 1 km xong rồi mới đo.

Gợi ý quy trình nghiệm thu hiện trường:

Nghiệm thu đầu vào theo lô: kích thước, bề mặt, sứt cạnh.
Nghiệm thu trong quá trình: tim tuyến – cao độ – khe nối theo từng đoạn.
Nghiệm thu hoàn thiện: độ thẳng tuyến, mạch nối đồng nhất, vị trí neo liên kết tại điểm rủi ro.

Khi tổ chức đúng, lắp đặt dải phân cách bê tông sẽ ít “đụng sửa”, và nghiệm thu không biến thành chiến dịch “tìm lỗi”.

Bullet checklist “đúng bài” cho chỉ huy trưởng và QAQC

Chốt layout tuyến và đoạn đặc thù trước khi lắp.
Làm sạch và ổn định nền tiếp xúc theo đoạn.
Định vị tim tuyến bằng mốc rõ + đo kiểm định kỳ theo đoạn.
Căn cao độ theo dây/laser, chặn gợn sóng từ đầu.
Siết khe nối đồng nhất, không thay đổi giữa các mũi.
Bố trí neo liên kết đúng điểm rủi ro (đoạn cong/nút giao).
Nghiệm thu hiện trường theo lô và theo đoạn, không dồn cuối kỳ.

Bảng “Điểm kiểm soát – Lỗi hay gặp – Cách chặn” khi lắp đặt

Điểm kiểm soát	Lỗi hay gặp	Hậu quả	Cách chặn ngay
định vị tim tuyến	tim “trôi” theo đoạn	tuyến lượn, gãy	mốc trung gian + đo định kỳ
căn cao độ	chênh cao độ	gợn sóng, đọng nước	laser/dây căng + kiểm theo đoạn
khe nối	khe không đều	gãy tuyến, hở mạch	chốt quy tắc khe + làm sạch
neo liên kết	thiếu tại điểm rủi ro	xô lệch sau va chạm	ưu tiên đoạn cong/nút giao
nghiệm thu hiện trường	dồn cuối kỳ	tháo lắp hàng loạt	nghiệm thu theo lô/đoạn

Bê Tông MQB – Đơn vị cung cấp dải phân cách bê tông uy tín hơn 10 năm

Với các dự án tại TP.HCM, Bình Dương, Đồng Nai, Long Thành, Vũng Tàu, Long An, Tây Ninh, Cần Thơ…, MQB cung cấp cấu kiện dải phân cách theo định hướng “giao đúng lô – lắp nhanh – nghiệm thu gọn”.

MQB tập trung:

Sản xuất theo quy cách dự án, kiểm soát kích thước và bề mặt theo lô để tuyến ít phát sinh khi lắp.
Hỗ trợ kế hoạch giao theo tuyến/mũi thi công để công trường triển khai cuốn chiếu.
Tư vấn điểm kiểm soát thực chiến: tim tuyến, cao độ, khe nối và các vị trí neo liên kết rủi ro.

Kết luận:

Điều làm nên một tuyến đẹp không phải “lắp nhanh”, mà là lắp đúng ngay từ 30 m đầu. Khi lắp đặt dải phân cách bê tông theo 8 bước trên, bạn khóa được tim tuyến – cao độ – khe nối – neo liên kết và tổ chức nghiệm thu theo đoạn, từ đó giảm sửa chữa cuối kỳ và giữ tiến độ toàn gói.

Liên hệ MQB để nhận tư vấn kỹ thuật theo tuyến và báo giá kèm phương án cung ứng theo tiến độ công trường.

Bài Viết Tham Khảo

Thông Tin Liên Hệ

HOTLINE: 0906 39 18 63 – 0906 86 26 96 – 0915 296 896 (Zalo)
Máy bàn: 02862 789 955
Website: betongmqb.com | vlxdminhquan.com | khuonbetong.com
Email: minhquanmqb2023@gmail.com

FAQs

1) Lắp đặt dải phân cách bê tông cần chốt gì trước khi triển khai?
Lắp đặt dải phân cách bê tông cần chốt layout tuyến, đoạn đặc thù, quy tắc khe nối và phương án neo liên kết tại điểm rủi ro để tránh phải tháo lắp lại.

2) Vì sao tuyến dải phân cách hay bị “lượn” dù cấu kiện đạt?
Thường do định vị tim tuyến thiếu mốc trung gian hoặc lẫn lô dung sai khác nhau. Lắp đặt dải phân cách bê tông theo lô và đo kiểm theo đoạn sẽ chặn sai số tích lũy.

3) Căn cao độ sai ảnh hưởng gì khi nghiệm thu?
Cao độ sai tạo gợn sóng, chênh mạch và dễ đọng nước. Khi lắp đặt dải phân cách bê tông, cần căn cao độ theo dây/laser và kiểm định kỳ theo đoạn.

4) Khe nối cần kiểm soát như thế nào cho đồng nhất?
Chốt quy tắc khe từ đầu, làm sạch mặt tiếp giáp và kiểm theo đoạn. Lắp đặt dải phân cách bê tông kiểm soát khe tốt sẽ tuyến thẳng và ít hở mạch.

5) Nghiệm thu hiện trường nên làm theo cách nào để không dồn cuối kỳ?
Nên nghiệm thu theo lô và theo đoạn: tim tuyến – cao độ – khe nối – neo liên kết. Cách làm này giúp lắp đặt dải phân cách bê tông trôi nghiệm thu và giảm sửa chữa cuối kỳ.
