Thông tin quy cách hố ga thu nước thải D1200xR1200xC750

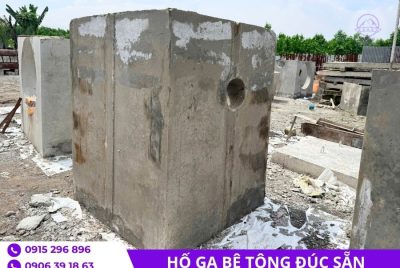

Nếu bạn đang cần chốt quy cách hố ga thu nước thải cho công trình, mẫu D1200xR1200xC750 là lựa chọn đáng xem kỹ. Hố có kích thước phủ bì 1200 x 1200, cao 750, thành và đáy cùng dày 200, bố trí thép hai lớp và chừa sẵn ô chờ D150. Đọc hết các thông số dưới đây, bạn sẽ biết mẫu này có hợp với mặt bằng của mình hay không.

Một cơn mưa chiều và cái hố chưa kịp đổ

Hình dung một nhà xưởng ở miền Nam vào giữa mùa mưa. Ống đã nằm trong rãnh, mương đã đào xong, chỉ còn thiếu cái hố nối. Đội thi công phải dựng ván khuôn, buộc thép, đổ bê tông rồi chờ đủ tuổi. Mưa kéo dài ba bốn ngày thì tiến độ đứng yên, thành rãnh sạt, nước tràn lên mặt bằng. Chủ đầu tư hỏi mỗi sáng.

Tình huống này dân thi công nào cũng từng gặp. Cách gỡ khá gọn là dùng hố ga bê tông làm sẵn, chở đến, cẩu xuống đúng vị trí và nối ống ngay. Mẫu D1200xR1200xC750 của MQB phù hợp với những tình huống như vậy.

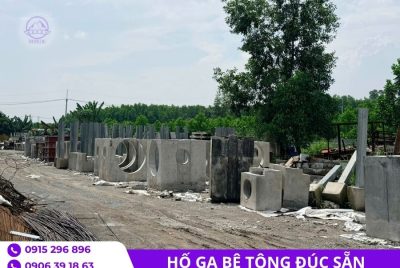

quy cach ho ga thu nuoc thai gia re

Đọc từng thông số trên bản vẽ

Dưới đây là toàn bộ thông số của mẫu hố ga đúc sẵn này:

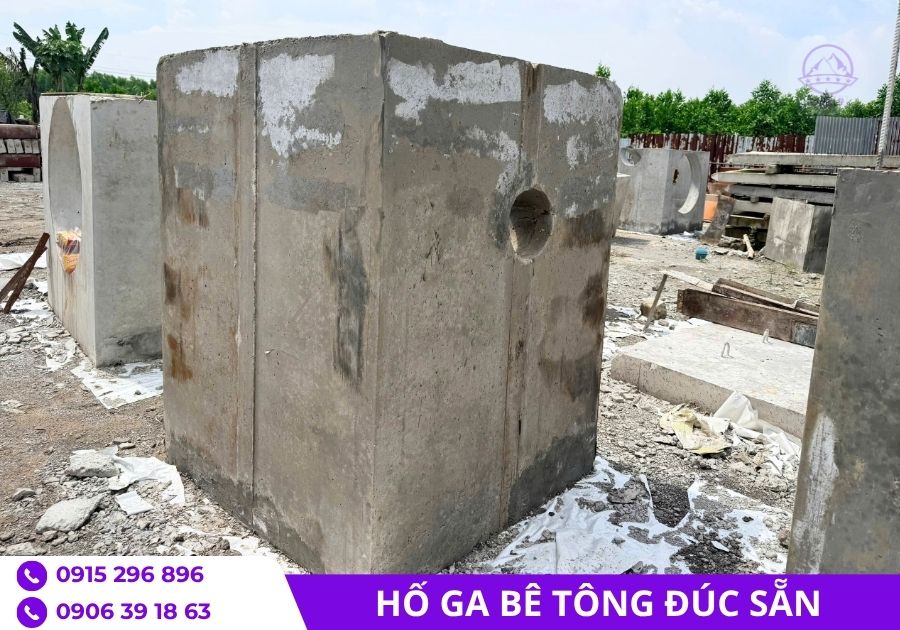

Kích thước phủ bì: D1200 x R1200 x C750 (dài 1200, rộng 1200, cao 750).
Chiều dày thành: 200.
Chiều dày đáy: 200.
Ô chờ: D150, chừa sẵn trên thành hố để đấu nối ống.
Thép đứng: 2 lớp D10, bước 150.
Thép ngang: 2 lớp D10, bước 150.

Đây là phần cốt lõi của quy cách hố ga thu nước thải mà bạn cần đối chiếu với bản vẽ thiết kế trước khi đặt hàng. Khi các con số đã khớp, việc còn lại chỉ là chốt số lượng và ngày giao.

Lòng hố còn bao nhiêu và nặng cỡ nào

Thành dày 200 ở hai phía, nên lòng hố còn khoảng 800 x 800. Đáy dày 200, nên chiều sâu lòng hố còn khoảng 550 tính từ mặt đáy lên mép hố. Một hố ga thu nước cần đủ dung tích để nước dừng lại một nhịp, cặn lắng bớt rồi mới chảy vào ống. Kích thước này đáp ứng được yêu cầu đó.

Nhiều người xem quy cách hố ga thu nước thải chỉ nhìn kích thước phủ bì mà quên tính trọng lượng. Theo kích thước trên, phần bê tông của một hố vào khoảng 0,7 m3, tương đương khoảng 1,7 tấn. Đây là số ước tính, trọng lượng thực tế còn tùy cấp phối. Vì vậy khi nhập hàng và đặt xuống rãnh, bạn cần xe cẩu hoặc xe tải gắn cẩu. Không nên tính phương án nhân công khiêng.

quy cach ho ga thu nuoc thai moi nhat

Lưới thép kép D10@150 giữ cho hố không nứt

Mỗi thành hố có hai lớp thép đứng và hai lớp thép ngang, cùng đường kính D10, bước 150. Lưới thép kép này giúp hố ga bê tông làm việc ổn định ở ba tình huống thường gặp:

Áp lực đất hông: đất ướt đẩy ngang vào thành hố, nhất là sau mưa lớn. Hai lớp thép giúp thành không nứt, không phồng.
Cẩu lắp và vận chuyển: hố bị nhấc lên, hạ xuống, va nhẹ khi vào vị trí. Thép phân bố đều giúp hạn chế nứt ở chân và góc.
Nắng mưa thất thường: miền Nam nắng gắt rồi mưa to, bê tông giãn nở liên tục. Cốt thép giữ cho các vết nứt chân chim không phát triển rộng.

Với hố ga thu nước đặt trên nền đất yếu, phần thép này càng quan trọng.

Ô chờ D150: nối ống mà không phải đục thành

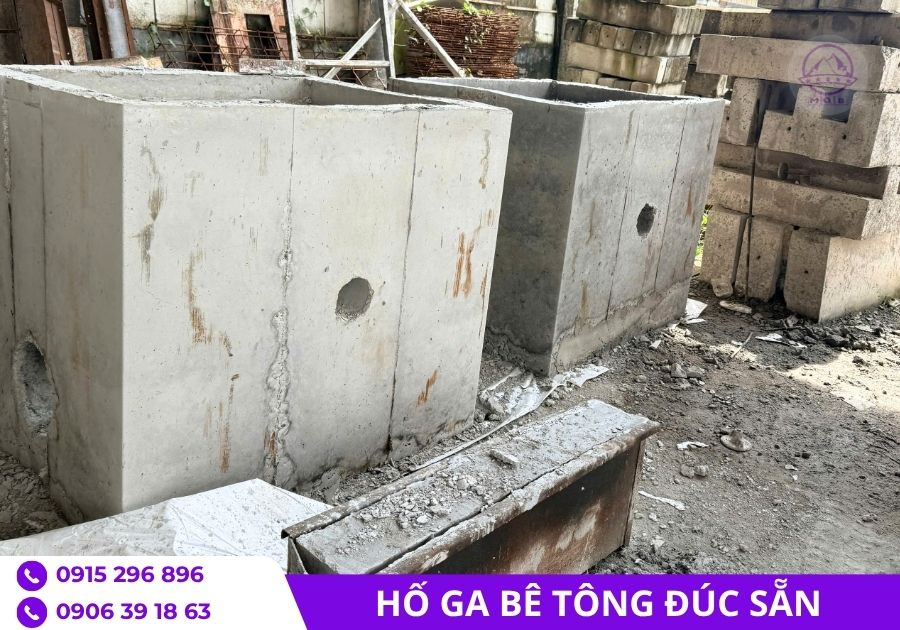

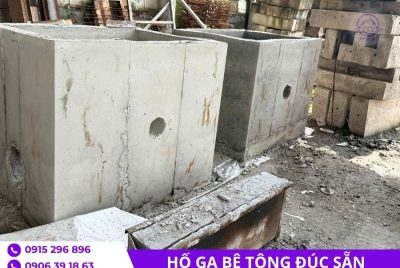

Ô chờ là lỗ chừa sẵn trên thành hố ngay từ lúc đúc. Với D150, đường ống nhánh cỡ 150 có thể luồn thẳng vào, không cần đục phá. Đục bê tông tại công trường dễ làm nứt thành, mất thời gian, trám lại cũng khó kín nước.

Khi lỗ đã có sẵn, thợ chỉ cần lắp ống rồi trám khe bằng vữa không co ngót. Hướng dòng chảy quyết định vị trí ô chờ, nên với hố ga thu nước bạn hãy báo MQB số lượng và vị trí lỗ theo bản vẽ để hố được đúc đúng ngay từ đầu.

quy cach ho ga thu nuoc thai theo ban ve

Đúc sẵn có lợi gì so với đổ tại chỗ

Với hố ga đúc sẵn, phần việc nặng nhất được làm ở bãi đúc, không làm ngoài công trường. Ba lợi ích dễ thấy nhất:

Rút ngắn thời gian thi công: không phải dựng ván khuôn, không chờ bê tông đủ tuổi ngay tại rãnh.
Chất lượng đồng đều: các hố cùng lô có cùng kích thước, cùng bố trí thép, dễ lắp thẳng hàng trên tuyến.
Ít phụ thuộc thời tiết: mưa ngoài công trường không làm hỏng mẻ bê tông đang đổ.

Khi cần cả chục hố trên một tuyến, cách làm này tiết kiệm đáng kể công sức và giúp tiến độ ít bị đảo lộn.

Đặt hố cho đúng ở nền đất miền Nam

Chuẩn bị nền

Đất miền Nam thường mềm, nước ngầm nông. Hãy đào đủ cao độ, đầm chặt nền, rải lớp đá hoặc bê tông lót phẳng rồi mới đặt hố. Đáy dày 200 chỉ phát huy hết khả năng khi mặt đệm phẳng và chắc. Nền lún lệch sẽ làm hố nghiêng, mối nối ống dễ rò rỉ. Hố ga đúc sẵn khá nặng, nên cũng cần kiểm tra mặt bằng cho xe cẩu đứng an toàn.

Nối ống và hoàn thiện

Luồn ống vào ô chờ D150, trám kín khe bằng vữa không co ngót. Kiểm tra độ dốc ống trước khi lấp đất. Lấp từng lớp, đầm đều hai bên để thành hố không bị đẩy lệch. Cuối cùng là đậy nắp phù hợp tải trọng. Khu vực có xe tải nặng qua lại cần tính riêng, hãy báo để MQB tư vấn.

quy cach ho ga thu nuoc thai minh quan mqb

Nhận hàng: kiểm tra những gì

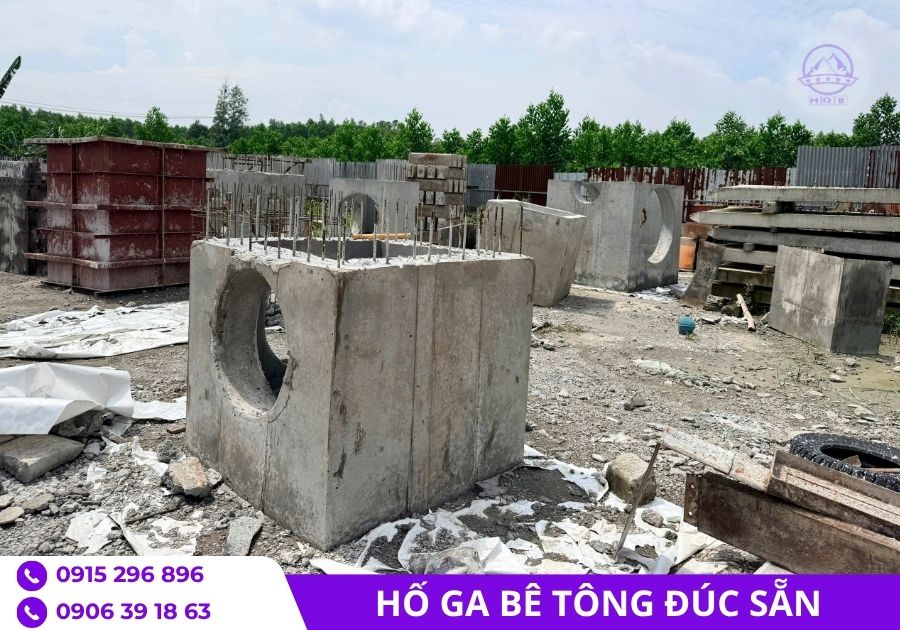

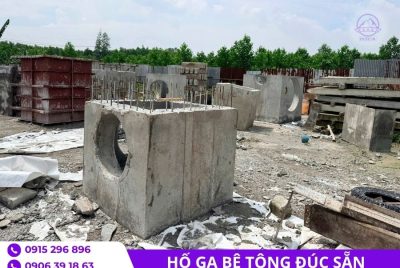

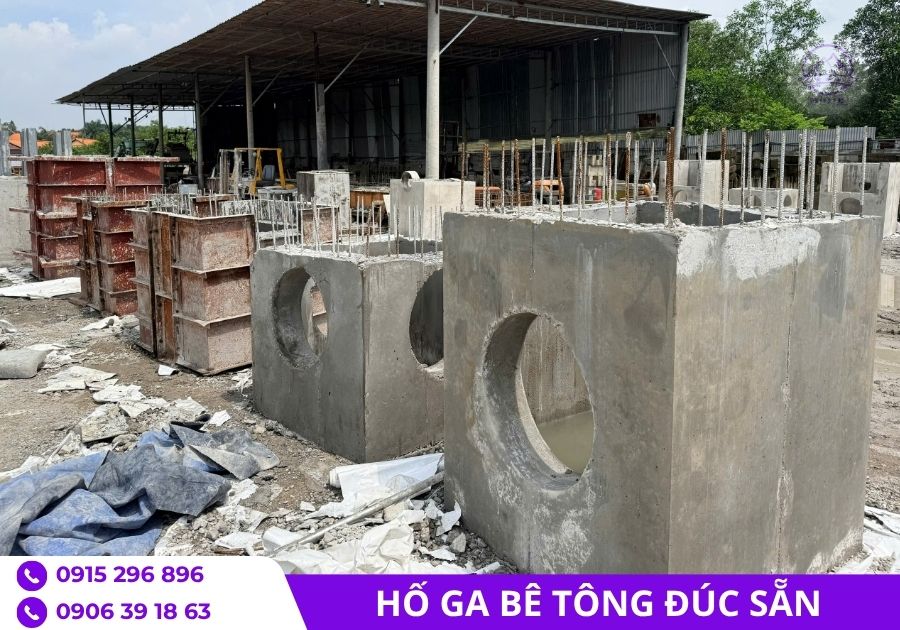

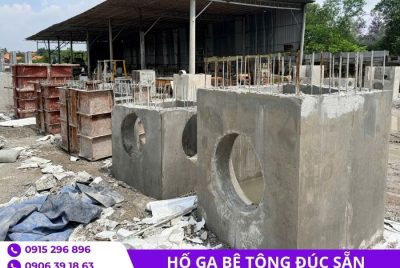

Khi hố về công trình, bạn nên kiểm tra nhanh bốn điểm: kích thước phủ bì có đúng D1200xR1200xC750 không, thành và đáy có đạt độ dày 200 không, ô chờ có đúng vị trí và đúng cỡ D150 không, bề mặt có vết nứt hay sứt góc không. Đầu thép chờ nhô lên ở miệng hố cần còn nguyên để nối với phần phía trên nếu thiết kế yêu cầu. Kiểm tra ngay lúc nhận sẽ tránh được rắc rối khi hố đã nằm dưới đất.

Hố này hợp với công trình nào

Với kích thước 1200 x 1200, hố phù hợp làm điểm thu và điểm nối nhánh trên hệ thoát nước thải của nhà xưởng, kho bãi, đường nội bộ và khu dân cư. Tuy nhiên, hố ga bê tông nên được chọn theo lưu lượng, độ sâu ống và tải trọng bên trên. Khi cân nhắc quy cách hố ga thu nước thải cho từng hạng mục, bạn hãy đặt các yếu tố đó cạnh bản vẽ. Nếu chưa chắc, cứ gửi bản vẽ cho MQB để cùng đối chiếu.

Gửi bản vẽ cho MQB, chốt hố trước khi mưa đến

Quy cách hố ga thu nước thải D1200xR1200xC750 đã có đủ thông số ở trên. Bạn chỉ cần gửi cho MQB bản vẽ và số lượng cần dùng. Chúng tôi sẽ đối chiếu với bản vẽ, tư vấn phương án vận chuyển, cẩu lắp và báo giá phù hợp với công trình của bạn. Dòng hố ga đúc sẵn của MQB có thể làm theo kích thước và vị trí ô chờ bạn yêu cầu.
